高速图像采集基带信号处理卡：3-基于双TMS320C6678+双XC6VSX315T的6U VPX高速数据处理平台

一、板卡概述

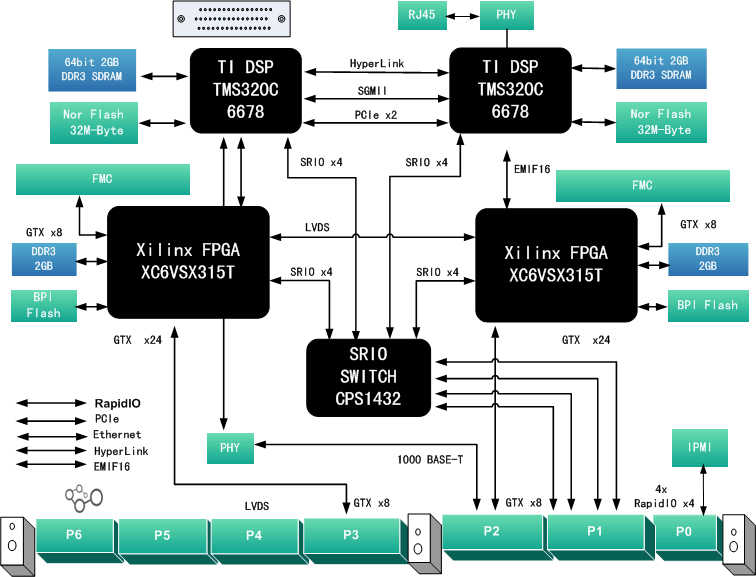

　　板卡由北京太速科技自主研发，基于VPX架构，主体芯片为两片 TI DSP TMS320C6678,两片Virtex-6 XC6VSX315T-ff1156 FPGA，1个RapidIO Switch。FPGA连接FMC子卡。FPGA片外挂接2簇32bit DDRIII SDRAM，大容量支持2GB。每片FPGA还通过EMIF总线连接一片TMS320C6678型8核心DSP。所有信号处理FPGA与DSP均通过SRIO 4X连接板上一片8端口SRIO 4X交换芯片。DSP芯片外挂大容量支持2GB的DDRIII SDRAM。两片DSP之间通过HyperLink进行高速直接互联。两片FPGA之间通过8X GTX以及若干LVDS信号互联。 　　 可用于软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。支持热插拔，设计芯片可以满足工业级要求。

二、处理板技术指标

1. SRIO 4X交换网络连接两片DSP以及两片Virtex-6 FPGA
2. SRIO 4X交换网络连接4组SRIO 4X至VPX P1;
3. 具备一个SRIO 4X交换芯片;
4. 具备高速RocketIO数据传输链路;
5. 具备I2C接口，实现系统功耗、状态管理;
6. 可以接入VPX P0参考时钟进行工作;
7. 通过VPX P0接口定义板卡编号GA[5:0]，并设置网络MAC，DSP 网络均可配置交换功能。
8. 提供2个FMC子卡接口，每个FMC子卡接口与一片Virtex-6 XC6VSX315T FPGA连接；
9. 支持热插拔，工业级设计。

    FPGA芯片

1. 具备2片FPGA Virtex-6 XC6VSX315T；
2. 两片Virtex-6 FPGA直接通过40bit LVDS以及8X GTX互联
3. 每片Virtex-6 FPGA与一片DSP连接EMIF总线与中断资源
4. 每片Virtex-6 FPGA对VPX连接28bit LVDS
5. 每片Virtex-6 FPGA对VPX连接12bit LVCMOS-18
6. 每片Virtex-6 FPGA对VPX连接8X GTX
7. 每片Virtex-6 FPGA通过60bit LVDS连接一个FMC-HPC子卡接口
8. 每片Virtex-6 FPGA外挂两簇32bit

高1GB DDRIII SDRAM

1. 每片Virtex-6 FPGA外挂一片NOR FLASH用于BPI模式加载
2. 每片Virtex-6 FPGA对外挂一片SPI接口FRAM

DSP芯片

1. 内建两片TI DSP TMS320C6678型8核心DSP芯片;
2. 两片DSP通过片内千兆以太网交换网络互联;
3. 一片DSP的千兆以太网1000 BASE-T连接至板端RJ45;
4. 一片DSP的千兆以太网1000 BASE-T连接至VPX P2;

三、软件系统 　　 1) 支持PCIe驱动。 　　 2) 支持千兆网络传输，移植LWIP协议栈，支持ping，TCP、UDP、IP传输协议。 　　 3) 支持Flash 、PCI Boot引导方式。 　　 4) 支持RapidIO X4 EDMA 中断 数据传输。 　　 5) FPGA 完整的 DDR2控制、网络数据收发传输。 　　 6) FPGA Rocket 光纤数据传输测试程序。 　　 7) DSP与FPGA的RapidIO口 EDMA，同步中断传输，满足理论速度10Gbps。 　　 8) 支持FPGA程序采用 Flash、DSP引导加载。
