探索VCU整车控制器BMS HIL测试Simulink模型

顾老师一个基于文本生成playwright的工具Jerry诞生了，下载地址：https://github.com/xianggu625/Jerry

来源：CSDN

　　VCU整车控制器BMS hil测试simulink模型VCU整车控制器BMS hil测试simulink模型带模型说明文件。 此资料适合学习用。

　　最近在研究汽车电子相关内容时，发现了一个超有用的资源——VCU整车控制器BMS HIL测试Simulink模型，还带有详细的模型说明文件，简直是学习的宝藏资料。今天就来和大家分享下对这个模型的探索。

什么是VCU整车控制器BMS HIL测试

　　在汽车领域，VCU（Vehicle Control Unit）整车控制器就像汽车的大脑，掌控着整车的运行逻辑。而BMS（Battery Management System）电池管理系统则负责管理电池的状态，确保其安全、高效运行。HIL（Hardware - in - the - Loop）硬件在环测试，是将实际的硬件接入到仿真回路中进行测试，能够在接近真实环境的情况下，验证系统的性能和功能。

Simulink模型的魅力

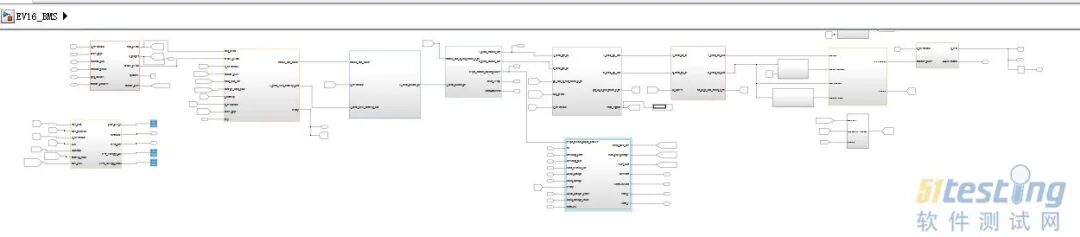

　　Simulink是MATLAB中的一个可视化仿真工具，在汽车电子开发中应用广泛。通过它搭建的VCU整车控制器BMS HIL测试模型，能以直观的图形化方式展示整个测试系统的架构和信号流。

　　比如，我们来看一段简单的Simulink模型代码（这里只是示意简化版，实际模型会复杂得多）：

　　% 创建一个简单的Simulink模型
　　mdl = 'Simple_VCU_BMS_HIL';
new_system(mdl);
　　% 添加输入模块
　　in1 = add_block('built - in/In1', [mdl '/VCU_Input']);
　　in2 = add_block('built - in/In1', [mdl '/BMS_Input']);
　　% 添加一些简单的运算模块模拟控制逻辑
add_block('built - in/Gain', [mdl '/VCU_Gain']);
set_param([mdl '/VCU_Gain'], 'Gain', '2');
add_block('built - in/Product', [mdl '/Combination']);
　　% 连接模块
add_line(mdl, 'VCU_Input/1', 'VCU_Gain/1');
add_line(mdl, 'VCU_Gain/1', 'Combination/1');
add_line(mdl, 'BMS_Input/1', 'Combination/2');
　　% 添加输出模块
　　out1 = add_block('built - in/Out1', [mdl '/Output']);
add_line(mdl, 'Combination/1', 'Output/1');

　　分析一下这段代码，首先我们创建了一个名为SimpleVCUBMS_HIL的新Simulink模型。然后添加了两个输入模块，分别模拟VCU和BMS的输入信号。接着添加了一个增益模块来模拟VCU中的某种控制增益，设置增益值为2。再添加一个乘积模块来模拟将VCU和BMS的信号进行组合。最后连接各个模块，并添加输出模块来输出最终结果。

模型说明文件的重要性

　　随模型附带的模型说明文件，那可是理解模型的关键。它会详细介绍模型的各个部分，从整体架构到每个模块的功能，以及信号的含义。例如，说明文件可能会指出某个输入信号代表电池的当前电量，而某个输出信号则表示整车根据电池状态做出的功率调整指令。这种清晰的解释，让我们在学习和研究模型时少走很多弯路。

学习用途

　　对于想要深入学习汽车电子控制系统开发的小伙伴来说，这个VCU整车控制器BMS HIL测试Simulink模型简直是绝佳的学习素材。可以通过修改模型参数，观察系统响应，来深入理解VCU和BMS之间的交互逻辑。还能尝试在模型基础上进行扩展，添加新的功能模块，锻炼自己的开发能力。

　　总之，这份带有模型说明文件的VCU整车控制器BMS HIL测试Simulink模型，无论是对汽车电子领域的新手，还是有一定经验想要进一步钻研的工程师，都是非常有价值的学习资料。希望大家都能从这个模型中获取到自己想要的知识，在汽车电子开发的道路上越走越远！
