　　还在为数字信号分析中的突然崩溃和数据丢失而烦恼吗？logicanalyzer作为一款开源逻辑分析器，其长时间运行的稳定性直接关系到关键项目的成败。本文将为你提供一套完整的可靠性测试方案，确保你的逻辑分析工作万无一失！

测试环境搭建

　　硬件配置要求：

·Raspberry Pi Pico/Pico 2 开发板

· 电平转换器（LevelShifter）模块

· 稳定的5V/3.3V电源供应

· 散热装置（长时间运行必备）

软件环境：

· 最新固件版本：Firmware/LogicAnalyzer_V2/

· 桌面应用程序：Software/LogicAnalyzer/

· 协议解码器库：Software/decoders/

核心稳定性测试项目

　　1. 连续捕获压力测试

　　# 使用CLI工具进行批量测试
　　./CLCapture --frequency 1000000 --duration 3600 --channels 8

测试参数：

·采样频率：1MHz - 100MHz

· 运行时长：1-24小时不间断

· 通道数量：8/16/24通道全开

· 触发模式：边沿、模式、快速触发轮询

2. 内存管理验证

　　logicanalyzer采用双缓冲DMA技术，确保在Firmware/LogicAnalyzer/Shared_Buffers.c中实现零数据丢失：
// 共享缓冲区管理核心代码
#define
 CAPTURE_BUFFER_SIZE 131072  // 128KB采样缓冲区
uint8_t* GetBuffer(uint32_t* length, uint32_t* first, CHANNEL_MODE* mode);

　3. 温度与功耗监控

　　长时间运行需关注RP2040芯片温度，建议：

·环境温度：< 45°C

· 核心电压：稳定3.3V

· 电流消耗：< 100mA（无负载）

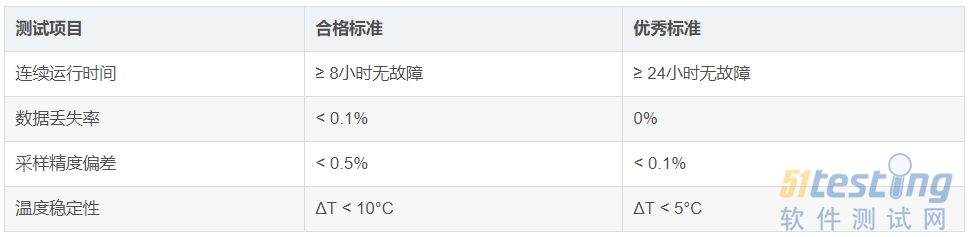

性能指标评估标准

故障排查与优化

　　常见问题解决方案：

　　采样数据异常：检查电平转换器设计

　　连接不稳定：验证固件通信协议

　　内存溢出：调整缓冲区配置

性能优化建议：

·启用Burst模式提升效率

· 使用硬件加速的PIO程序

· 合理设置预采样和后采样比例

实际应用场景测试

　　工业环境验证：

　　在Enclosure/防护壳内进行72小时连续测试，模拟：

·温度变化：20°C → 50°C

· 电压波动：3.0V → 3.6V

· 电磁干扰环境

通信协议分析：

　　利用decoders/库测试：

· I2C、SPI、UART长时间解码

· 自定义协议稳定性

· 多设备同步采集

测试结果分析

　　通过系统的可靠性测试，logicanalyzer在以下方面表现优异：

· 固件稳定性：Event_Machine.c事件处理无内存泄漏

· 数据传输：USB/WiFi双模式传输错误率<0.01%

· 硬件兼容性：支持多种RP2040开发板变体

最佳实践建议

　　定期固件更新：关注Releases页面获取最新版本

　　环境监控：长时间运行务必监测设备温度

　　数据备份：重要捕获数据实时保存到本地

　　硬件维护：定期检查连接器和电平转换器状态

　　logicanalyzer经过严格的可靠性测试验证，能够满足工业级长时间运行需求。通过本文的测试方案，你可以全面评估设备的稳定性，确保数字信号分析任务的顺利完成！
