使用PCTG-9015H将Festo阀岛数据接入施耐德PLC

一、项目背景与需求分析

在一项目现场有一台德国Festo品牌PROFIBUS DP总线型阀岛，该阀岛作为PROFIBUS DP从站设备，具备48路数字输入（DI）、16路数字输出（DO）的开关量控制能力，承担着现场气动执行元件的核心控制任务。

项目现场的主控制系统采用施耐德品牌PLC，该PLC仅支持Ethernet/IP工业以太网通信协议，为Ethernet/IP主站设备。由于PROFIBUS DP与Ethernet/IP为不同的工业通信协议，设备间无法直接实现数据交互与通信对接。

二、解决方案：

为实现现场阀岛设备与主控制系统的无缝对接，此项目采用了某公司的PCTG-9015H型PROFIBUS DP从站转Ethernet/IP协议转换网关做桥梁进行连接，满足应用需求。

PCTG-9015H工业协议转换网关兼具PROFIBUS DP主站功能和Ethernet/IP从站功能，可实现两大工业协议的双向数据透明传输，完美解决不同协议设备间的互联互通问题。方案整体架构为：Festo PROFIBUS阀岛（从站）→PCTG-9015H网关（PROFIBUS主站/Ethernet/IP从站）→施耐德PLC（Ethernet/IP主站），构建起完整的工业控制通信链路。

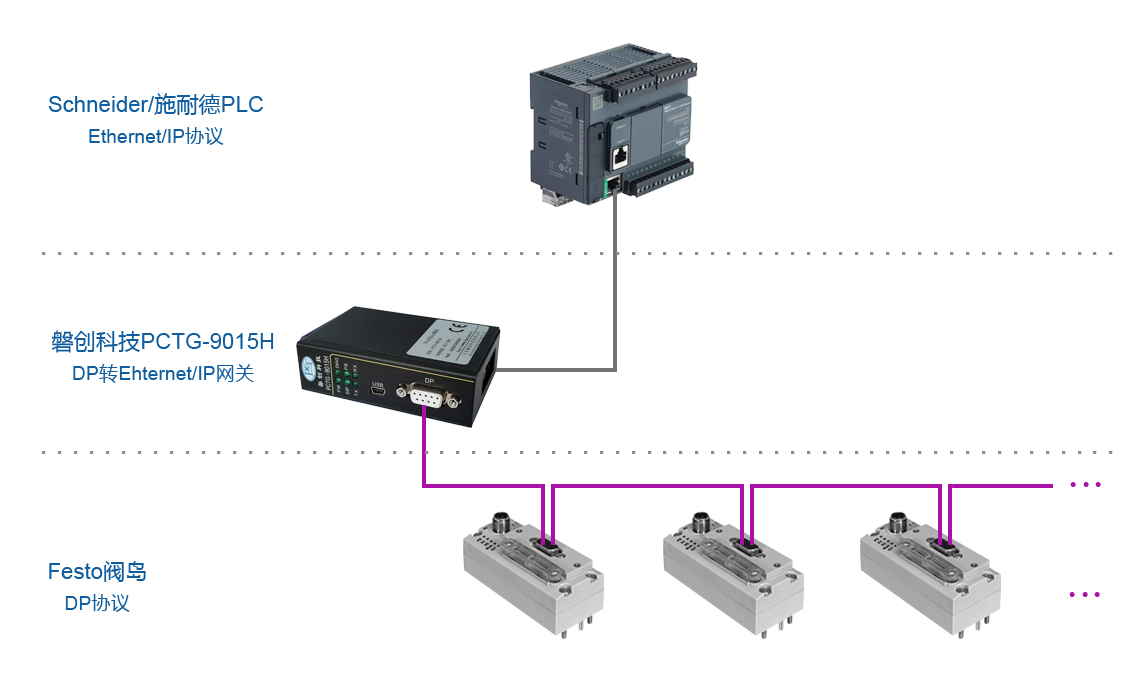

三、此项目的应用模式：

四、现场实施步骤

4.1 组态festo阀岛

1、使用组态软件导入阀岛的GSD文件，组态节点状态、48路DI、16路DO数据。

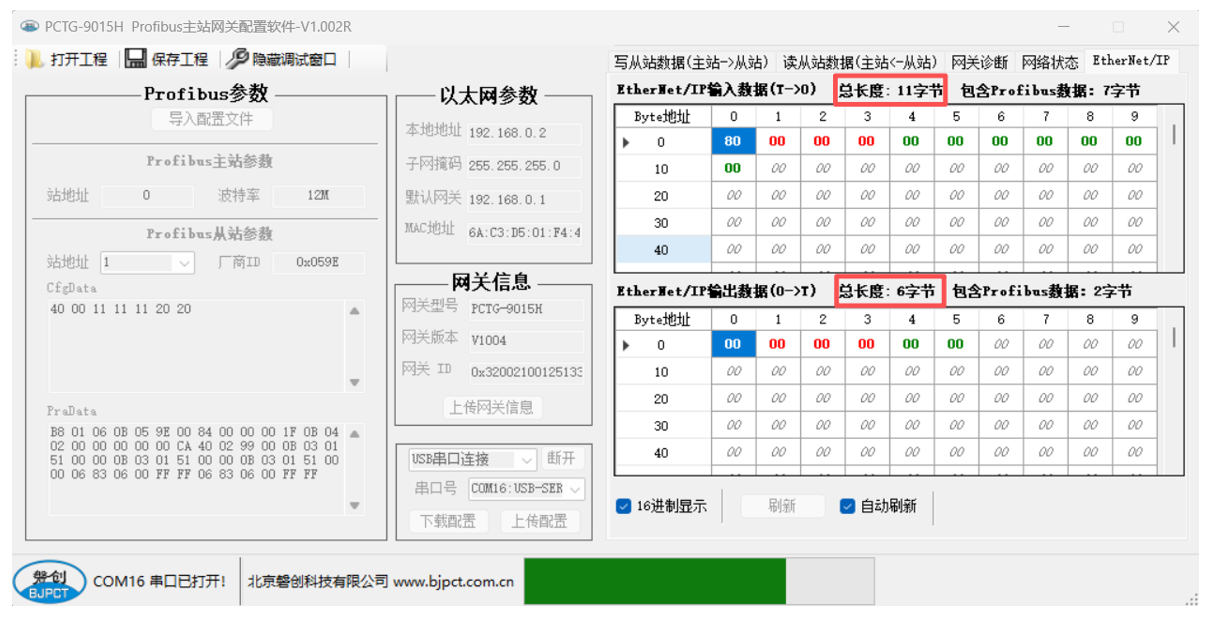

2、将组态文件通过PCTG-9015H的配置软件下载到网关。下载后将得到Ethernet/IP通信的数据长度。

4.2 在施耐德的PLC组态软件中配置PCTG-9015H

1、打开施耐德机械专家软件（本案例使用的是V2.2版本），安装PCTG-9015H的EDS文件。

2、添加Ethernet/IP协议。

3、右击EIP协议添加PCTG-9015H网关。

4、配置PCTG-9015H的IP地址。

5、配置Ethernet/IP通信数据长度。

6、编译项目并下载到PLC。

六、项目说明：

PCTG-9015H可在Etherne/IP端最多传输500字节，在DP端可以最多支持125个DP从站的连接。

PCTG-9015H PROFIBUS转Ethernet/IP协议转换网关不仅适用于本项目的阀岛与PLC对接场景，还可广泛应用于汽车制造、工程机械、冶金、化工等工业领域，实现各类PROFIBUS DP设备（变频器、伺服、传感器、仪表等）与Ethernet/IP主站系统的互联互通，为工业自动化系统集成提供灵活、高效的协议转换解决方案。
