低速协议系列：SPI（初入殿堂）

上文说了最本质的事情，所有的协议在最底层都以 1bit 的最小单位进行传输，上层的数据都是 bit 的组装；但是在具体使用的时候还有很多的设计，那就是我们接下来的研究任务。

因为 SPI 这个东西是放在一个数字系统里面的，所以要不停的构建周围的东西；看似是 SPI，其实写的是计算机的组成原理。（现在其实和八十年前的构架没有本质的区别，当然 AI 时代，也有大佬重新开发了不一样的东西）

Mask ROM Recall Fabric

（又不做芯片，所以我们要了解是编程模型）

异步事件（Asynchronous Events）

在嵌入式和底层开发中，异步事件（Asynchronous Events） 是打破“线性思维”的关键。它指的是那些不随程序主流程（Clock）同步发生，而是由外部触发、随机出现的信号。

理解异步事件，本质上是在处理“不可预知性”。

什么是异步？

同步（Synchronous），发一个指令，等硬件回一个结果（如 HAL_SPI_Transmit 阻塞等待）；异步（Asynchronous）扔出一个任务就不管了，等硬件自己处理完，通过某种方式通知你做好了。”

异步事件的三种典型来源

按键按下、触摸屏点击（你不知道用户什么时候会动）；还有传感器超过阈值触发的报警引脚（由硬件比较器自动触发）；以及通信数据到达，如串口突然收到一串数据，或 SPI 从机收到了主机的片选选中信号。

处理异步事件的三个做法

单片机中，处理异步事件有三个层级：

中断 (Interrupt) — 最直接的响应，当异步事件发生（如引脚电平变化），CPU 强行停下手中的活去执行 ISR，它的实时性极高（微秒级）；缺点是如果异步事件太频繁，CPU 会被淹没在中断里，导致主程序卡死。

（中断是个好东西，但是有副作用，因为CPU 要保存当前的工作状态，然后开一个新的状态处理中断，接着返回，如果中断处理的时候还有中断，那么就是所谓的嵌套操作，这就是开销）

DMA + 循环缓冲区 — 无感处理

异步的数据流在后台默默进入内存，CPU 只需要定期检查；占用 CPU 时间不多，适合处理高速、连续的异步数据流。

DMA:去你妈的CPU，数据我自己搬！

事件联动 (Event Linkage / EXTI) —— 纯硬件响应

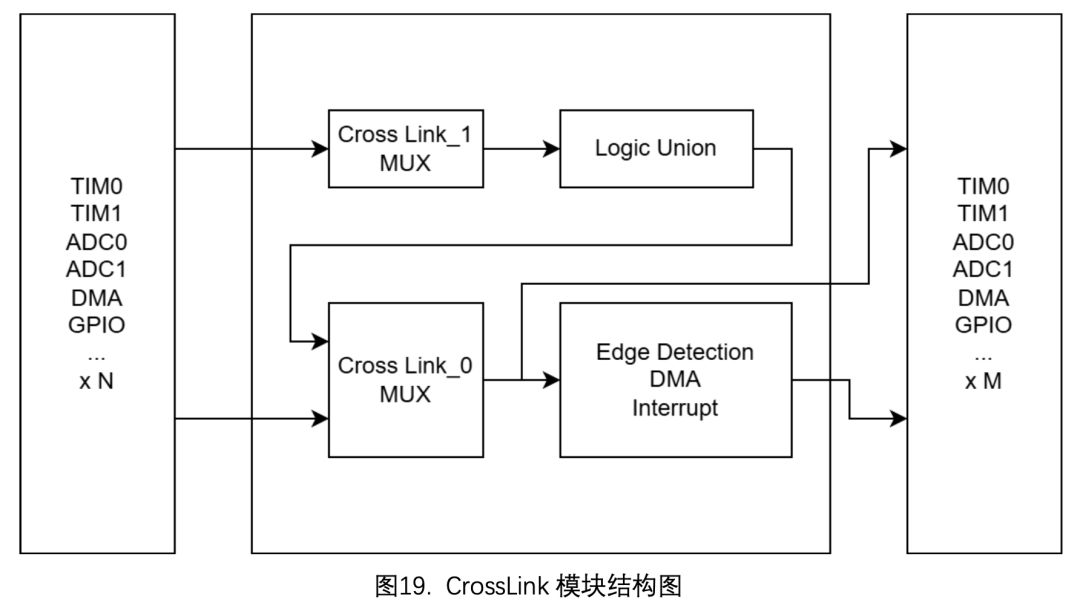

这个是 LH32 的一个外设

因为 MCU 内部的每一步都会看做是一个状态机的一部分，那每个外设的状态我们就可以做操作，可以触发，倒计时等等。比如外部引脚的一个异步信号，直接触发另一个硬件（如定时器开始计数或 ADC 开始转换），全程不需要 CPU 介入；大部分都会做到极低功耗，CPU 甚至可以在这个过程中处于 Deep Sleep（深度睡眠） 模式。（因为就是一些硬件小结构在工作）

LH32M0G3的 ADC 性能上限（含竞品对比）

异步编程的核心挑战：原子性与竞争

处理异步事件最怕的是 “数据竞争” (Race Condition)；比如主程序正在读一个 16 位的变量（分两次读 8 位），读到一半时，异步中断进来了，修改了这个变量；那主程序读到的数据是“半新半旧”的垃圾值；需要使用 volatile 关键字告知编译器不要优化，或者在读取关键数据时关闭中断（进入临界区）。

从 HAL 库看异步

库里面看到的 _IT 和 _DMA 后缀的函数，本质上都是在开启一个异步任务：调用 HAL_SPI_Transmit_IT “开启异步发送”，执行其他代码 “主流程继续”，HAL_SPI_TxCpltCallback “异步事件完成的回调”。

在复杂的系统中，通常使用 “异步触发 + 队列处理”：中断里只负责把异步事件丢进一个队列（Queue），主循环（或 RTOS 任务）慢慢消化。这样可以防止中断函数占用时间过长；它的本质是解耦（Decoupling），把“紧急的响应”与“耗时的处理”分开。

就好像餐厅的运作模式一样：客人（外部事件）随时会点菜。服务员（中断）飞快地把菜名写在小票上，贴在厨房窗口。（这是异步触发）；厨师（主程序/任务）按照小票的顺序一个一个炒，也就是队列处理（厨师炒菜）。

我们每个人都是主理人

如果在中断（ISR）里直接处理复杂逻辑（比如打印串口、计算 FFT、写 Flash），由于中断优先级高，它会长时间霸占 CPU；其他更紧急的中断（如电机控制、通信心跳）会被堵死，导致系统掉线或崩溃；所以中断里应只做“最快的事”。

[外部事件] (如: SPI数据到、按键按下)

      |
      ▼
[硬件中断 (ISR)]  <-- 异步触发 (极其短促)
      |
      |-- 1. 清除中断标志
      |-- 2. 将原始数据打包存入 [队列 (Queue)]
      |-- 3. 退出中断
      ▼
[主循环 / RTOS 任务] <-- 队列处理 (按序执行)
      |-- 1. 不断检查队列是否有新数据
      |-- 2. 从队列取出数据包
      |-- 3. 执行耗时逻辑 (如协议解析、算法、UI更新)

在中断中（快进快出）：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
    uint32_t event_id = 0x01;
    // 将事件 ID 发送到队列，不等待 (0代表不阻塞)
    // 使用 FromISR 后缀的特殊函数，确保中断安全
    xQueueSendFromISR(xEventQueue, &event_id, NULL);
}

在主任务中（慢慢消化）：

void StartDefaultTask(void const * argument) {
    uint32_t received_event;
    for(;;) {
        // 等待队列消息，如果没有消息就让出 CPU (阻塞等待)
        if (xQueueReceive(xEventQueue, &received_event, portMAX_DELAY) == pdPASS) {
            // 这里执行耗时 100ms 的复杂算法
            Handle_Complex_Event(received_event);
        }
    }
}

这种处理模式可以让中断处理时间极短且固定，系统对新事件的响应极快；如果短时间内爆发了 10 个事件，队列可以先把它们“存”起来，主程序按顺序慢慢消峰填谷，不会丢失事件；可以让一个高优先级的任务处理紧急队列，低优先级的任务处理日志队列；在没有操作系统（Bare-Metal）的情况下，通常用 环形缓冲区 (Ring Buffer) 代替队列，主循环里通过 while(!BufferIsEmpty) 来实现。

不要小看这个东西，这几乎是现代 MCU 的全部精华了，剩下的都是它的擦屁股行为而已。

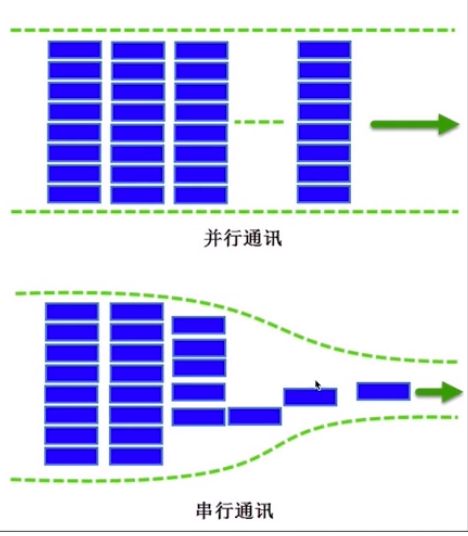

串行 VS 并行

在计算机的世界里面就这两个数据传输模型，串行的话省地方，但是满，反过来可以扩展传输通道，但是这样一做就有了额外的事情。

这个非常好

串和并其实没有特别明显的边界，它们在不停的变换。

在处理器内部都是处理的数据流，直观的看是线性的，串的，像一个流水线的事情；也可以这样说，所有的数据在内部处理都是一个长链。（软件视角看，数据是以字节/字为单位“顺序”呈现的。）

如果是并行的，需要在进入之前在一个 buffer 里面进行并行数据的转换或者是组装。

QSPI :更多的数据线

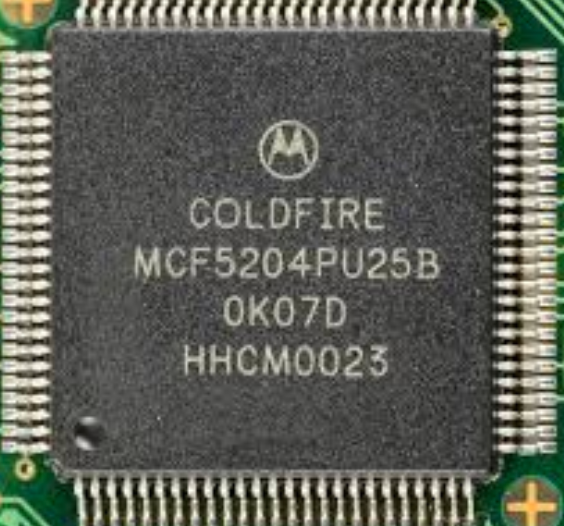

这个 QSPI 是 NXP（买了摩托罗拉的 MCU 业务），推出来的 ColdFire：

上面搭载的

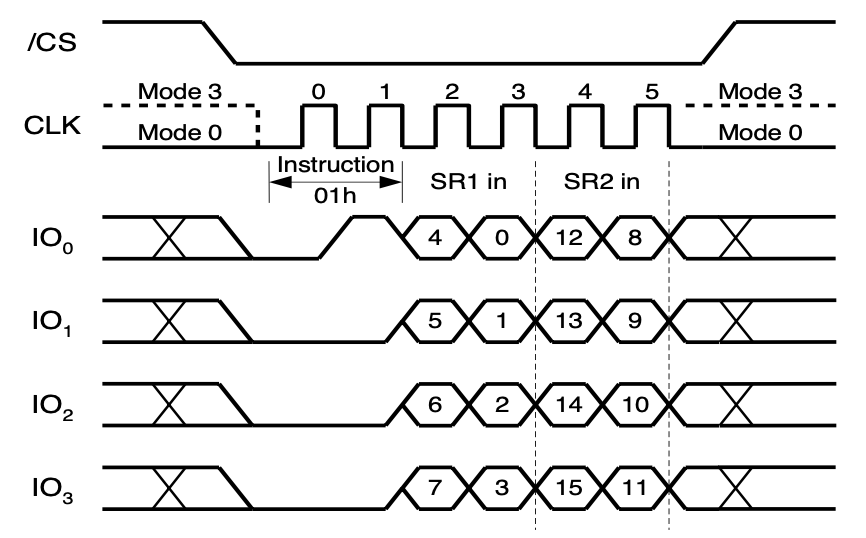

这个是 w25 的 flash

H7 的 SPI 没有找到这个时序图，没关系；但是我们需要仔细的说明这个问题。

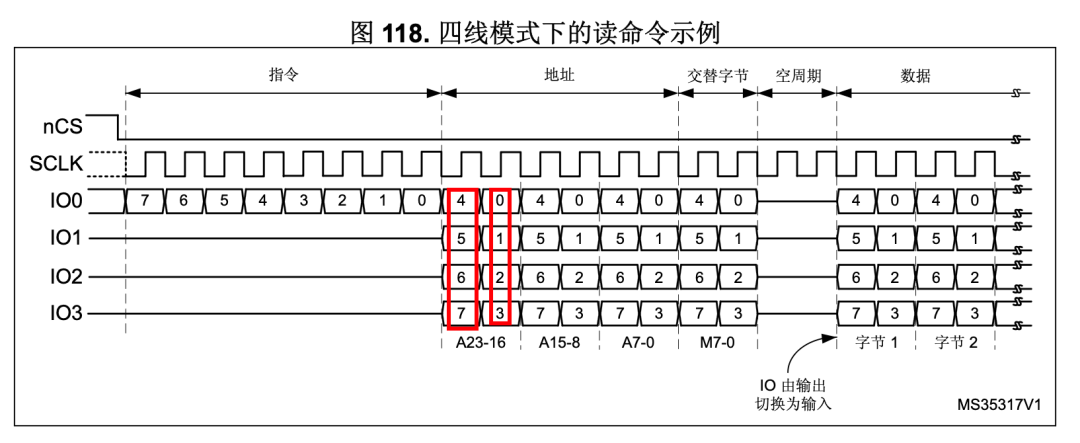

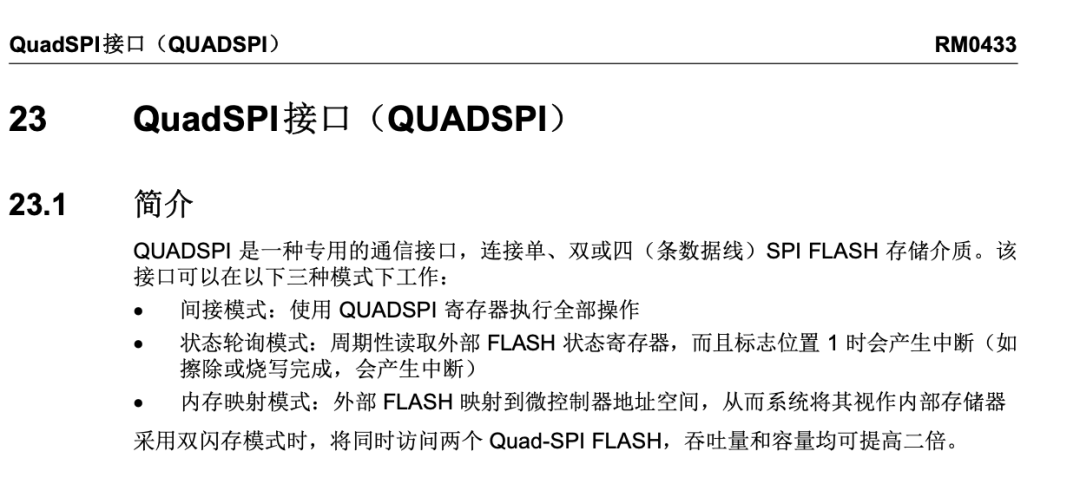

找到了

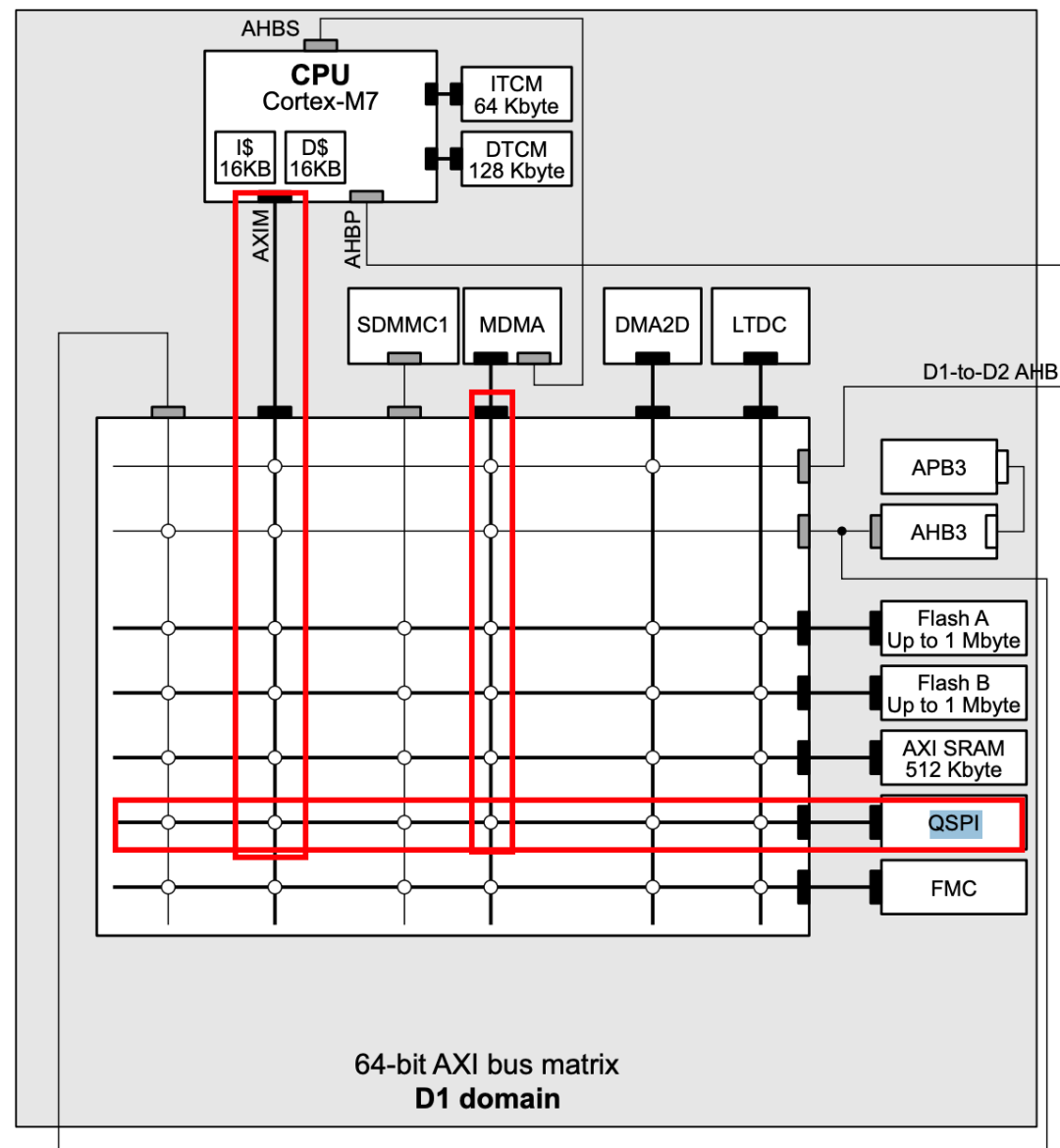

然后这个 SQPI 在 D1 的总线域里面

在 H7 中：QSPI 连接在 AXI 总线上，支持 DMA，可被 MDMA 加速

访问路径：

CPU -> AXI -> QSPI -> Flash

所以性能与：Cache，AXI arbitration，时钟分频都有关。

并行的数据在何时被串行

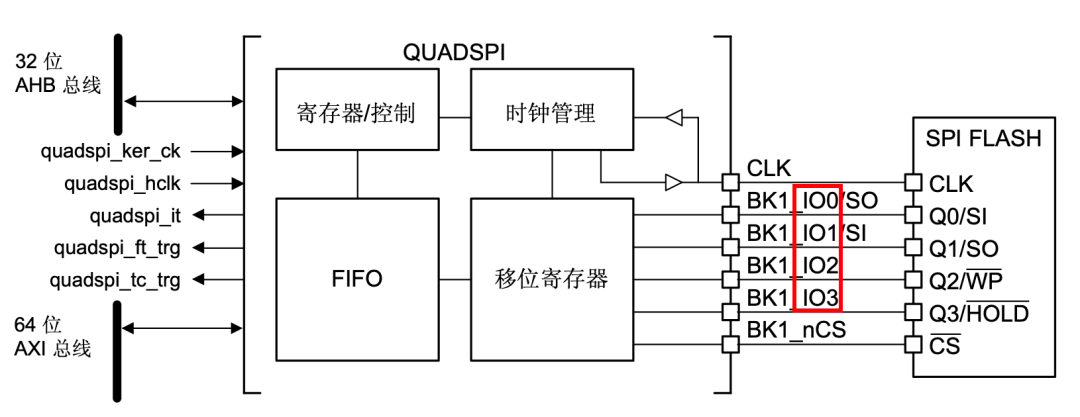

首先是物理上面多出了 3 个 IO，做输出

因为4 个 IO 就是 4bit（也叫半比特-nibble），然后每两个 SCLK 周期的数据（即两个 nibble）才组合成一个 byte；在每个 SCLK 边沿（如上升沿），4 个引脚的电平被同时锁存到 QSPI 控制器内部的采样寄存器中；并行接收 4 位。

控制器层（QSPI 外设）→ 自动拼接成字节

我们可以瞬间进行采样，有了个 4 个 01，一般是 IO3,2,1 ,0这样的，4 位数据被同时锁存到 QSPI 控制器的输入寄存器中

第1个周期：采样 nibble_high = [IO3, IO2, IO1, IO0]

第2个周期：采样 nibble_low = [IO3, IO2, IO1, IO0]

然后自动组合： byte = (nibble_high << 4) | nibble_low（当然这里硬件可能不是这样工作的，但是也是这样的拼接方式） ,组合后的字节被放入 RX FIFO（接收缓冲区）。

在 FIFO 里面，不停的半个字节的数据进来

CPU 或 DMA 后续从 FIFO 中读取的是完整的字节（或 32 位字）；MCU 外设自动完成“并行→串行化字节流”的转换，但这个过程是硬件并行+重组，不是传统意义上的“串行移位”。

软件层（CPU 视角）→ 看起来像“串行字节流”

当调用 HAL_QSPI_Receive() 或读取数据寄存器时，得到的是：

uint8_t data; // 一个接一个的字节

无法直接看到“哪 4 位来自哪个周期”，因为硬件已经组装好了；数据按地址顺序连续输出，表现得像一个高速串行字节流；但这只是抽象结果，不代表内部是串行接收。

更加精细的组装过程

采样的本质：边沿触发 D 触发器

SPI 接收端内部一定有：

        ┌─────────┐
MISO →  │  D-FF   │
        │         │
SCLK →  │  CLK    │
        └─────────┘

当采样边沿到来时：

也就是说：

每个时钟边沿锁存 1 bit。

移位寄存器如何拼装成字节

内部结构类似这样：

     ┌───────┐
bit0 │       │
bit1 │       │
bit2 │ 8-bit │
...  │ shift │
bit7 │       │
     └───────┘

假设 MSB first：

第一个采样边沿：

shift_reg = b7

第二个采样边沿：

shift_reg = b7 b6

实际上硬件执行的是：

每个边沿执行一次。

什么时候变成“一个字节”？

当移位计数器数到 8：

bit_counter == 8

SPI 外设会：把 shift_reg 的内容复制到 DR（Data Register），置位 RXNE（接收非空标志），产生中断或 DMA 请求，此时这个 8bit 才成为“一个字节”。（这个是普通SPI 外设的寄存器，知道这个概念就行）

在 STM32H7 这种 MCU 中SPI 外设里有 FIFO。

流程：

shift_reg -> RX FIFO -> DR -> CPU/DMA

FIFO 允许减少中断压力，支持高速连续流，实际上DMA 不理解 bit。

DMA 只理解：

当 RXNE 触发，搬运 DR

因此每完成 N bit（8/16/32），DR 写入，DMA 搬走

MSB First vs LSB First

如果 LSB first：

这只是移位方向不同。

在 QSPI Quad 模式下，每个时钟周期采样：IO0，IO1，IO2，IO3

相当于：

内部会：

8bit 数据只需要 2 个时钟。

从数学角度看

接收过程就是：

而 b_i 是在时钟 i 的采样结果。

小结一下

线多了，在处理的时候就需要一个步骤，进行并转串的操作，本质上还是 bit 的拼接。

FPGA时间到！

这里就说高云的 FPGA 了！我们可以方便的完成上面说的操作，是物理级别的。因为 IO 引脚也就是做这些应用，输出时钟，输入数据等，以及进行采样。

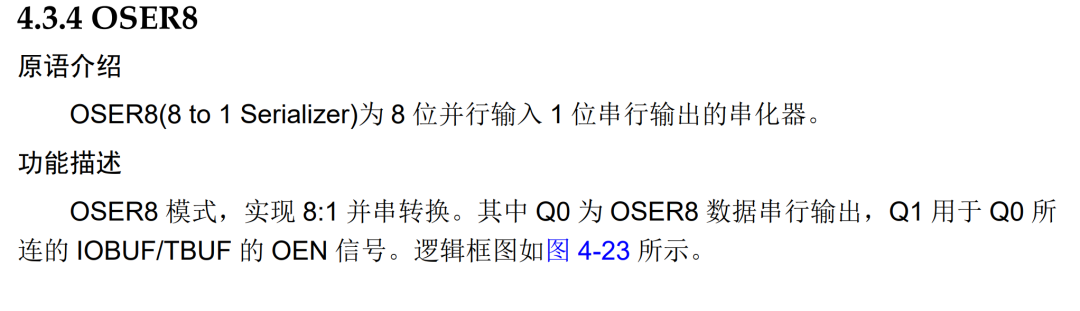

这里就是看一个并转串的 IO 原语

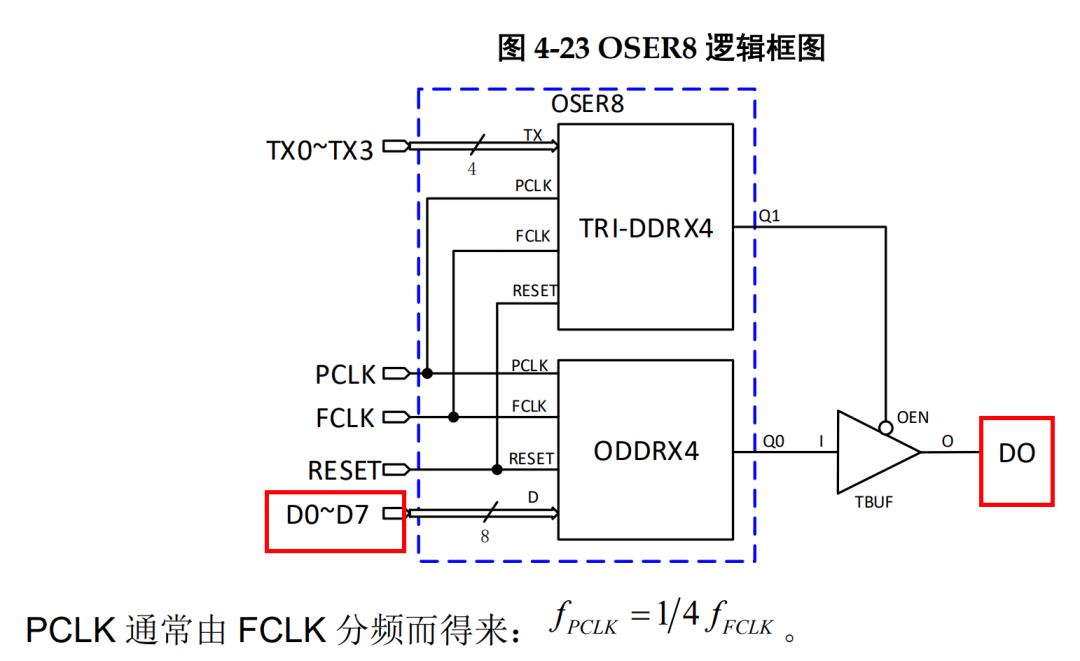

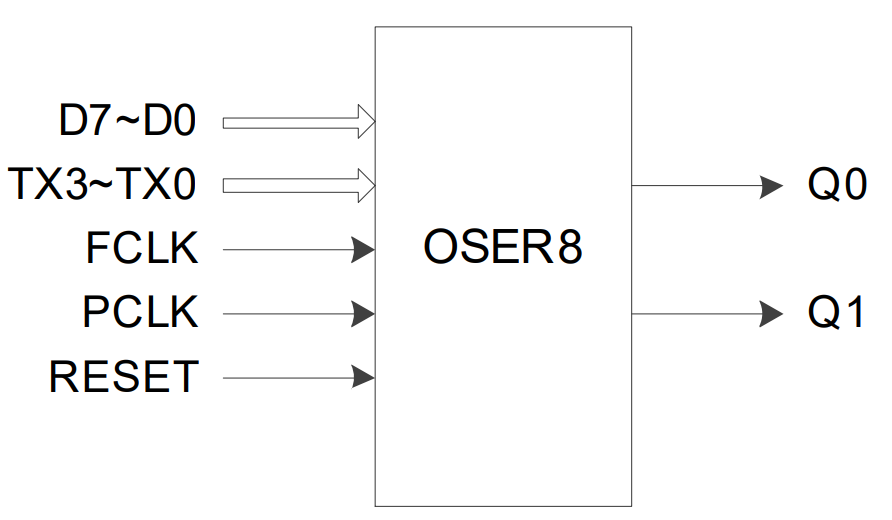

8 位到 D0

8 根线到一个串的数据；没有时序图，我觉得是太占地方了就没有画。

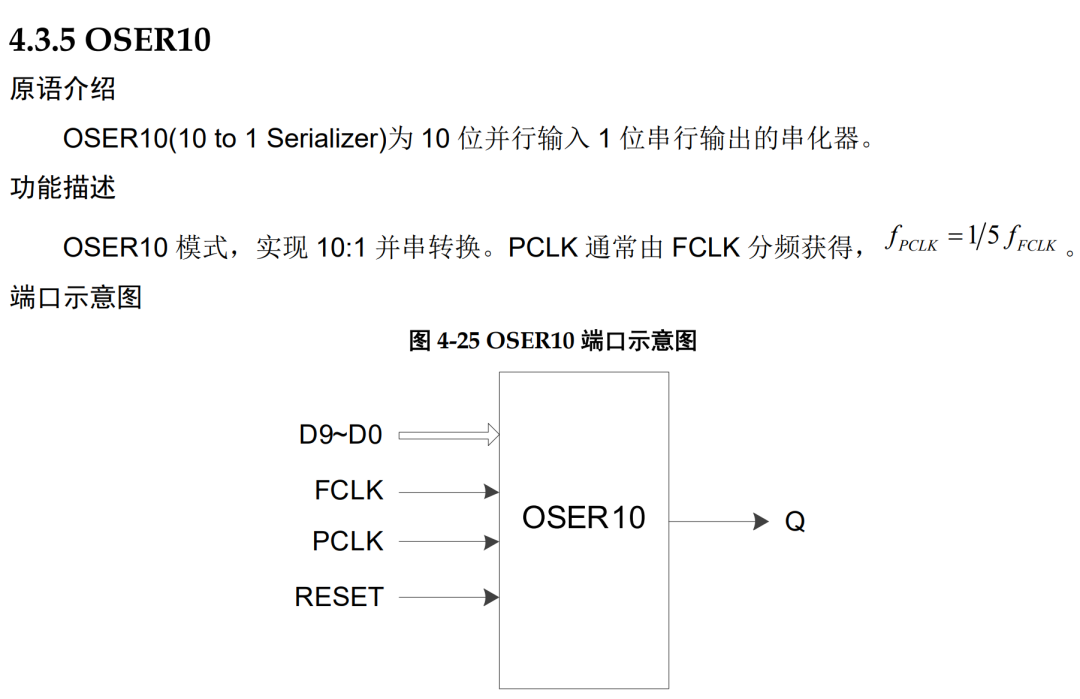

还有 10 转 1

还是整理一下。

串转并（Deserializer，输入侧）

IDES4：1 → 4 解串

IDES8：1 → 8 解串

IDES10：1 → 10 解串（常见于 10:1、8b/10b 相关接口）

IDES16：1 → 16 解串（更宽的并行字），这些原语都属于 “DDR 模式输入逻辑”。

并转串（Serializer，输出侧）

OSER4：4 → 1 串化（同时还有 Q1 辅助输出用于 OEN/三态控制等）

OSER8：8 → 1 串化（同样 Q0 数据、Q1 给 OEN）

OSER10：10 → 1 串化

OSER16：16 → 1 串化

继续看，我们知道采样是需要时钟的，所以放心，肯定有。

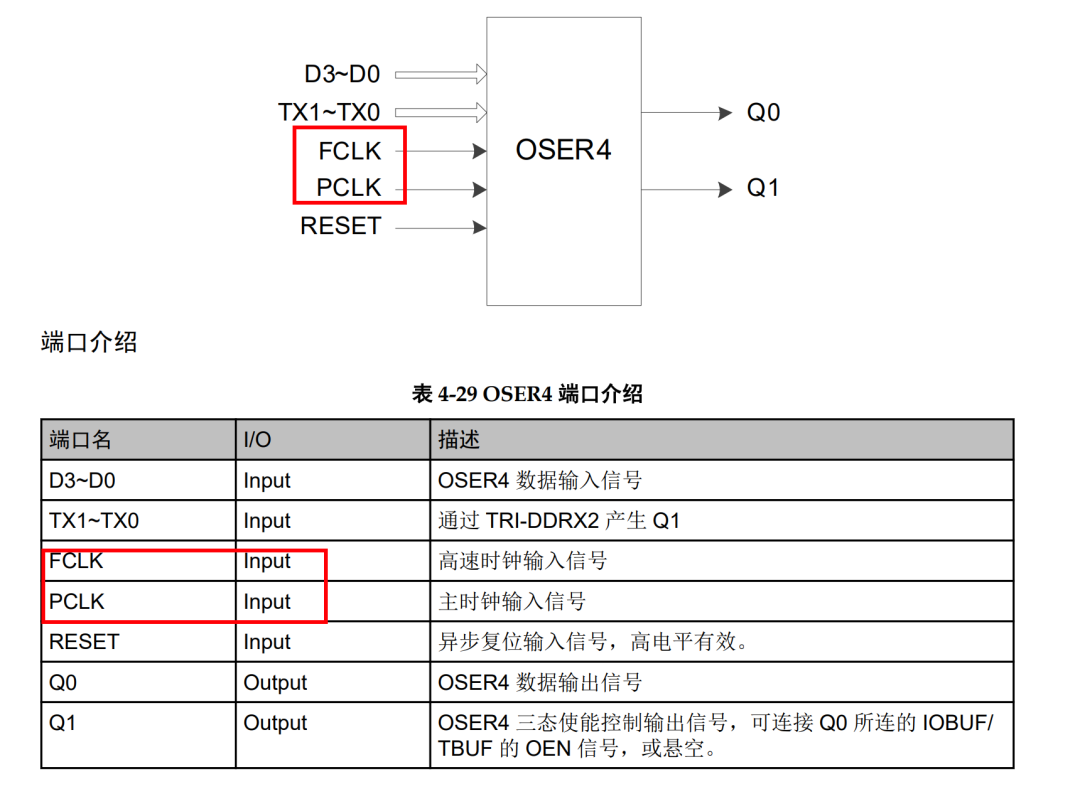

image-20260223214848591

两个关键时钟：FCLK vs PCLK（为什么要两个？）

这些并串/串并原语几乎都用同一套时钟哲学：

FCLK：高速“位时钟”（bit clock）——串行线上每个 bit 的节拍主要靠它

PCLK：低速“并行字时钟”（word clock）——每 N bit 形成一个并行字（Q 总线）给 FPGA 逻辑，或者从 FPGA 逻辑装载一组并行数据（D 总线）

文档对分频关系给得很直接：

IDES4：PCLK = FCLK / 2

OSER8：PCLK 通常由 FCLK 分频得到，1/4

IDES10：PCLK = FCLK / 5

IDES16：PCLK = FCLK / 8

DDR 情况下，一个 FCLK 周期可以采两次（上升沿一次、下降沿一次），所以 “4、8、16” 这些数字背后通常对应 “每个 PCLK 周期内要吞吐的 bit 数”（和 DDR 的 2 倍采样有关）。

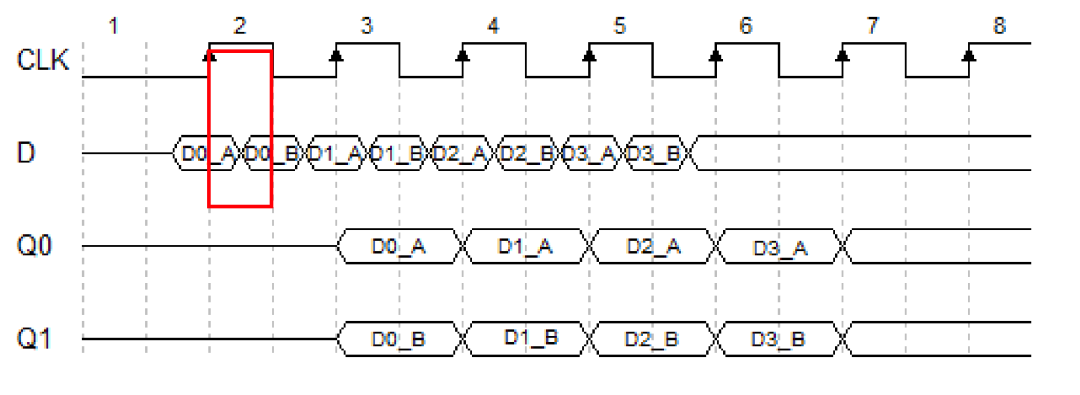

一般的 SPI 是一个单边采样，那很自然的就在时钟的两个沿去采样：

它来了！

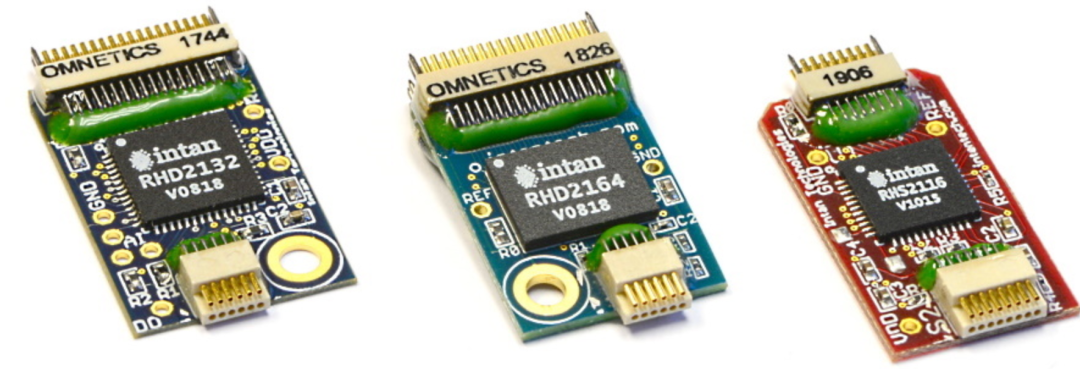

一个题外话：intan

全球的脑机接口都离不开的芯片

32 和 64 通道的数据都很多：

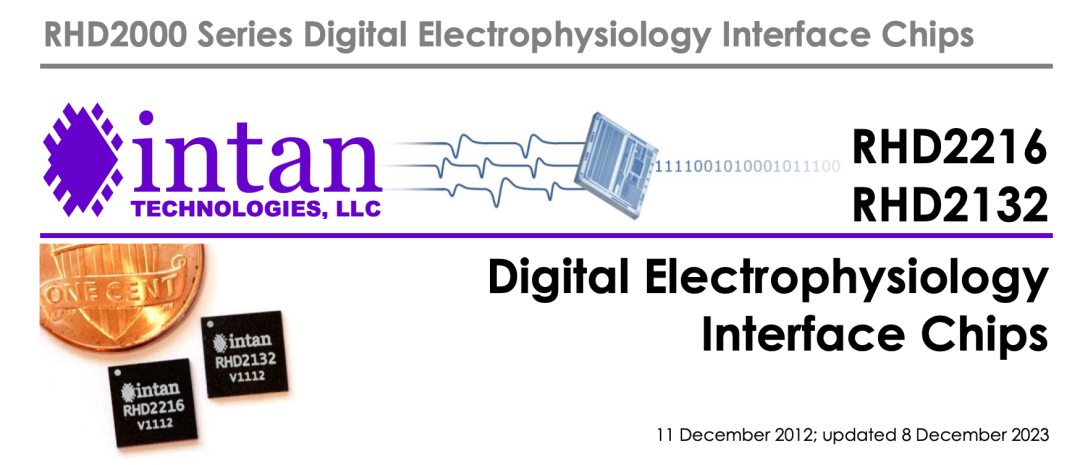

好像是 16 到 32

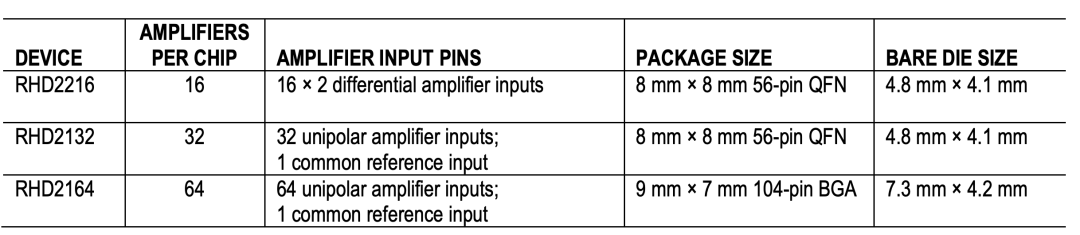

应该是都有

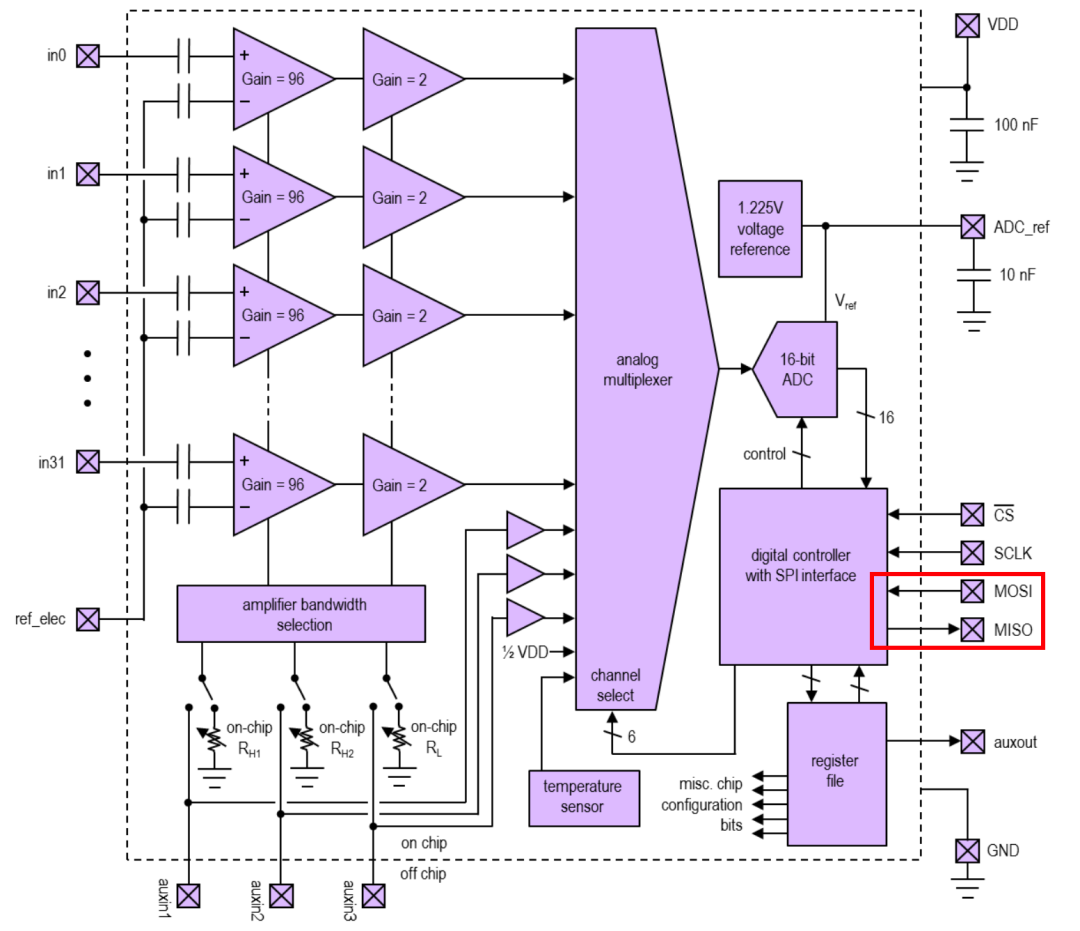

它的输出是支持 SPI 的：

这里的接口就可见一斑了

串转并 IDES：bit 如何被采样、如何组装成并行输出

数据输入从哪里来

IDES8 的数据输入 D 可以直接来自 IBUF，也可以先过 IODELAY 再送入（从 IODELAY 的 DO 输出接入），IDES4 也是同样规则；这句话的重要性是：高速串行输入经常需要 输入延时微调（把采样点移到眼图中心），IODELAY 就是干这个的。

题外话，所以多个线的传输看上去非常的完美，但是现实情况是害怕多个线上面的数据稍微有点对不齐，有的快有点慢，那每一个瞬间的采样就不准了，所以需要进行微调，只能让快的变慢一些，和慢的步调一致，这是好理解的。

端口：在 RTL 里怎么“拿到一字节/一字”

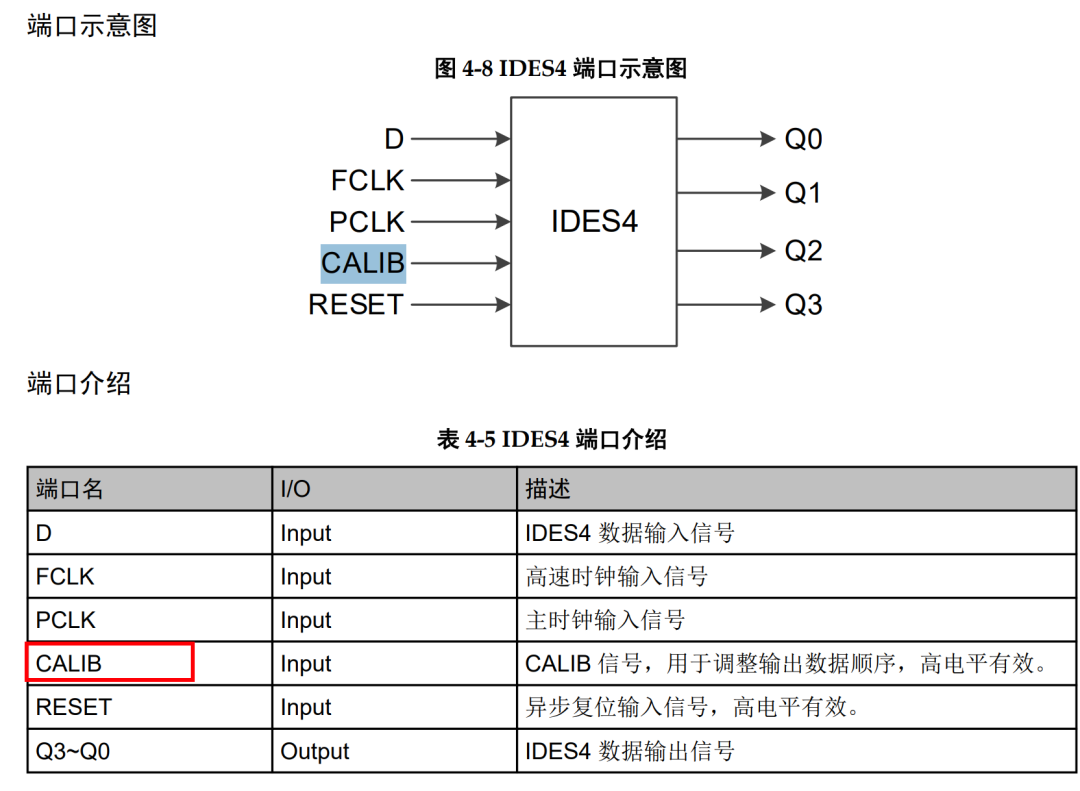

看 IDES4 的端口表最直观（其它只是 Q 宽度不同）：

输入：D、FCLK、PCLK、CALIB、RESET

输出：Q3~Q0

IDES8 则是 Q0~Q7，例化模板里列得很清楚。

IDES8 uut(
 .Q0(Q0),
 .Q1(Q1),
 .Q2(Q2),
 .Q3(Q3),
 .Q4(Q4),
 .Q5(Q5),
 .Q6(Q6),
 .Q7(Q7),
 .D(D),
 .FCLK(FCLK),
 .PCLK(PCLK),
 .CALIB(CALIB),
 .RESET(RESET)
);
defparam uut.GSREN="false";
defparam uut.LSREN ="true";

“组装到字节”的答案：通常把 Q[7:0] 当作一个 byte，在 PCLK 时钟域里打一拍/写 FIFO/送 DMA; 如果用 IDES16，那就是一次出来 16 bit（两个 byte 或一个 16-bit word）。

CALIB：它到底是不是“字节对齐/bit-slip”？是的

文档对 IDES10/IDES16 的描述非常像我们熟悉的 BITSLIP：IDES10支持 CALIB 调整输出数据顺序，“每个脉冲数据移位一位，移位十次后，数据输出将与移位前相同”。

串行流里往往有帧头（comma / sync pattern），在 PCLK 域检查 Q 总线上是否出现目标帧头；如果没对齐，就给 CALIB 一个脉冲；每来一个 CALIB 脉冲，并行输出位序整体旋转/滑动 1 bit；最多 N 次就会遍历所有相位（N=10/16/8…），一定能把帧头对齐到希望的 bit 边界。
