接上节继续，前面的3种基本工作流演示，节点上携带的状态数据使用的是默认的AgentState

data的Value是Object类型（通俗点说，等同于没有类型，没有强类型约束），读写状态值时，需要做各种类型转换，十分繁琐，且容易出错。实际应用时，可以给AgentState中的各项元素，加1个类型说明（即：schema)，同时顺手加1个元素值的更新策略（即：channel)，这些策略可以是”追加（Append）“，”始终用新值替换（LastResult）“，”自定义(Customize)“

一句话速记：SCHEMA定义数据应该长啥样，Channel定义数据如何更新.

强类型约束的State示例

/**
 * @author junmingyang
 */
public class OrderState extends AgentState {

    static Date DEFAULT_DATE = Date.from(LocalDate.of(1999, 1, 1)
            .atStartOfDay(ZoneId.systemDefault()).toInstant());
    static SimpleDateFormat SDF = new SimpleDateFormat("yyyy-MM-dd");

    public static final String ORDER_ID = "orderId";
    public static final String ORDER_AMOUNT = "amount";
    public static final String ORDER_PRICE = "price";
    public static final String ORDER_TOTAL = "total";
    public static final String ORDER_DATE = "orderDate";
    public static final String ORDER_REMARK = "remark";


    //订单状态的Schema
    public static final Map<String, Channel<?>> SCHEMA = Map.of(
            ORDER_ID, Channels.base(() -> ""), //订单号，类型是String,默认值为空字符串
            ORDER_AMOUNT, Channels.base(() -> 0), //订单数量，类型是Integer,默认值0
            ORDER_PRICE, Channels.base(OrderState::min), //订单价格，类型是BigDecimal，使用自定义策略更新，始终取最低价
            ORDER_TOTAL, Channels.base(() -> BigDecimal.valueOf(0)), //订单总价，类型是BigDecimal，默认值0
            ORDER_DATE, Channels.base(() -> DEFAULT_DATE), //订单日期，类型是Date,默认值是 1999-01-01
            ORDER_REMARK, Channels.appender(ArrayList::new) //订单备注，类型是List<?>,使用“追加”策略更新
    );

    /**
     * 这里模拟始终取最低价格
     *
     * @param a
     * @param b
     * @return
     */
    static BigDecimal min(BigDecimal a, BigDecimal b) {
        if (a == null && b == null) {
            return null;
        }
        if (a == null) {
            return b;
        }
        if (b == null) {
            return a;
        }
        return a.min(b);
    }

    public OrderState(Map<String, Object> initData) {
        super(initData);
    }

    public String orderId() {
        return this.<String>value(ORDER_ID).orElse("");
    }

    public Integer amount() {
        return this.<Integer>value(ORDER_AMOUNT).orElse(0);
    }

    public BigDecimal price() {
        return this.<BigDecimal>value(ORDER_PRICE).orElse(BigDecimal.valueOf(0));
    }

    public BigDecimal total() {
        return this.<BigDecimal>value(ORDER_TOTAL).orElse(BigDecimal.valueOf(0));
    }

    public Date orderDate() {
        return this.<Date>value(ORDER_DATE).orElse(DEFAULT_DATE);
    }

    public List<String> remark() {
        return this.<List<String>>value(ORDER_REMARK).orElse(new ArrayList<>());
    }

    @Override
    public String toString() {
        return "OrderState{" +
                "orderId='" + orderId() + '\'' +
                ", amount=" + amount() +
                ", price=" + price() +
                ", total=" + total() +
                ", orderDate=" + SDF.format(orderDate()) +
                ", remark=" + remark() +
                '}';
    }

}

完整示例1

场景说明

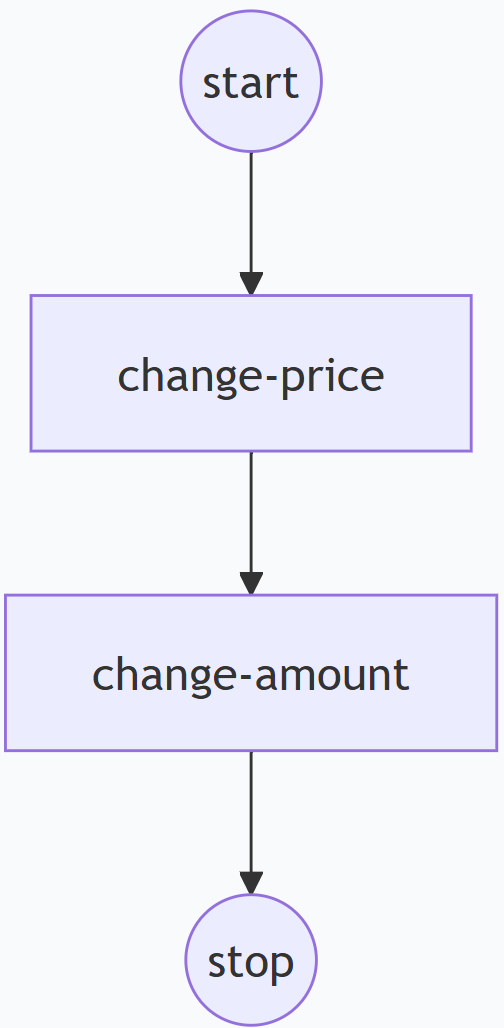

一个订单，经过2个节点（分别是：改价格、改数量），然后观察最终订单状态的变化

节点定义

public class ChangePriceNode implements NodeAction<OrderState> {

    @Override
    public Map<String, Object> apply(OrderState state) throws Exception {
        System.out.println("current node: changePrice , data:" + state);
        return Map.of(OrderState.ORDER_REMARK, "上涨价格10%",
                OrderState.ORDER_PRICE, state.price().multiply(BigDecimal.valueOf(1.1)));
    }
}

public class ChangeAmountNode implements NodeAction<OrderState> {

    @Override
    public Map<String, Object> apply(OrderState state) throws Exception {
        System.out.println("current node: changeAmount , data:" + state);
        int newAmount = state.amount() + 1;
        BigDecimal newTotal = state.price().multiply(BigDecimal.valueOf(newAmount));
        return Map.of(OrderState.ORDER_REMARK, "数量+1",
                OrderState.ORDER_AMOUNT, newAmount,
                OrderState.ORDER_TOTAL, newTotal);
    }
}

主程序入口

/**
 * @author junmingyang
 */
public class SampleOrderGraphApplication {


    public static void main(String[] args) throws GraphStateException {
        StateGraph<OrderState> graph = getSequenceGraph();

        System.out.println(graph.getGraph(GraphRepresentation.Type.MERMAID, "Order Graph", true).content());

        Map<String, Object> initState = Map.of(
                OrderState.ORDER_ID, "123456",
                OrderState.ORDER_AMOUNT, 10,
                OrderState.ORDER_PRICE, BigDecimal.valueOf(100),
                OrderState.ORDER_DATE, new Date()
        );

        graph.compile().invoke(initState).ifPresent(c -> {
            System.out.println("订单最终结果：" + c);
        });
    }

    public static StateGraph<OrderState> getSequenceGraph() throws GraphStateException {
        return new StateGraph<>(OrderState.SCHEMA, OrderState::new) //使用Schema构建StateGraph
                .addNode("change-price", node_async(new ChangePriceNode()))
                .addNode("change-amount", node_async(new ChangeAmountNode()))
                .addEdge(GraphDefinition.START, "change-price")
                .addEdge("change-price", "change-amount")
                .addEdge("change-amount", GraphDefinition.END);
    }
}

运行结果

current node: changePrice , data:OrderState{orderId='123456', amount=10, price=100, total=0, orderDate=2026-02-10, remark=[]}
current node: changeAmount , data:OrderState{orderId='123456', amount=10, price=100, total=0, orderDate=2026-02-10, remark=[上涨价格10%]}
订单最终结果：OrderState{orderId='123456', amount=11, price=100, total=1100, orderDate=2026-02-10, remark=[上涨价格10%, 数量+1]}

注1：改价格节点，虽然将价格上涨10%，但是因为OrderState的price Channel中设置了自定义更新策略（始终取最低价），所以仍是100

注2：remark字段，设置了Append追加策略后，每次赋值后，remark List中会将新备注自动追加

完整示例2

场景说明

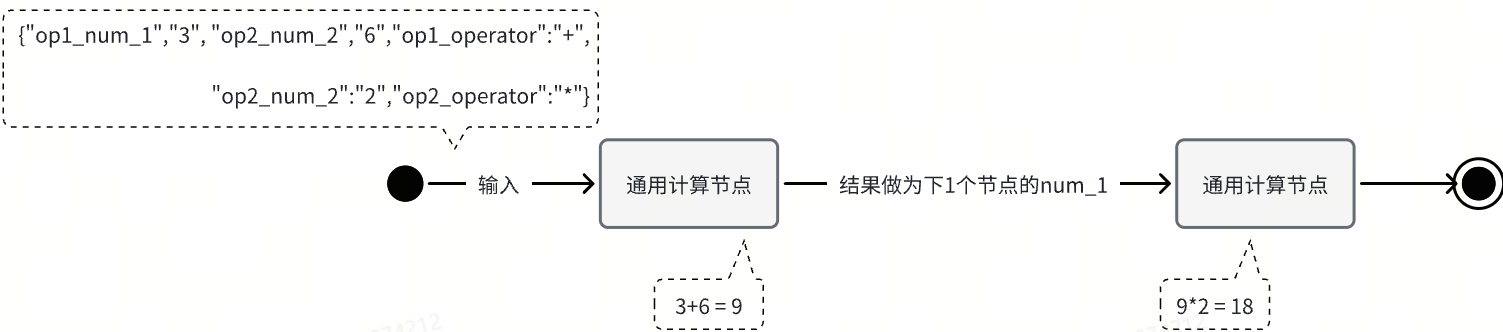

假设要设计一个【两个整数的四则运算通用流程】。每个节点的计算输入在图运行时动态指定，然后依次计算，如下图：

状态设计

/**
 * 两步整数运算的图状态。
 * <p>
 * 支持两个运算槽位：op1（第一步）与 op2（第二步）。每步有 num1、num2、operator，
 * 以及 result_1、result_2。第二步的 num1 可由第一步的结果通过 Action 的 forwardResultToKey 写入，
 * 实现“第二步的 num1 = 第一步结果”的串联。
 * </p>
 *
 * @author junmingyang
 */
public class TwoIntCalculateState extends AgentState {

    /** 第一步运算的槽位前缀，对应 op1_num1、op1_num2、op1_operator */
    public static final String OP1_PREFIX = "op1";
    /** 第二步运算的槽位前缀，对应 op2_num1、op2_num2、op2_operator */
    public static final String OP2_PREFIX = "op2";

    /** 状态 Schema：两步的输入与两个结果 channel */
    public static final Map<String, Channel<?>> SCHEMA = Map.of(
            OP1_PREFIX + "_num1", Channels.base(() -> 0),
            OP1_PREFIX + "_num2", Channels.base(() -> 0),
            OP1_PREFIX + "_operator", Channels.base(() -> "+"),
            OP2_PREFIX + "_num1", Channels.base(() -> 0),
            OP2_PREFIX + "_num2", Channels.base(() -> 0),
            OP2_PREFIX + "_operator", Channels.base(() -> "*"),
            "result_1", Channels.base(() -> 0),
            "result_2", Channels.base(() -> 0)
    );

    /**
     * 使用初始数据构造状态（通常由图的 invoke 传入）。
     *
     * @param initData 初始键值对，如 op1_num1、op1_num2、op1_operator、op2_num2、op2_operator 等
     */
    public TwoIntCalculateState(Map<String, Object> initData) {
        super(initData);
    }

    /**
     * 按槽位前缀取第一个操作数。
     *
     * @param prefix 槽位前缀，如 {@link #OP1_PREFIX} 或 {@link #OP2_PREFIX}
     * @return 对应 prefix_num1 的值，缺省为 0
     */
    public Integer num1(String prefix) {
        return this.<Integer>value(prefix + "_num1").orElse(0);
    }

    /**
     * 按槽位前缀取第二个操作数。
     *
     * @param prefix 槽位前缀
     * @return 对应 prefix_num2 的值，缺省为 0
     */
    public Integer num2(String prefix) {
        return this.<Integer>value(prefix + "_num2").orElse(0);
    }

    /**
     * 按槽位前缀取运算符。
     *
     * @param prefix 槽位前缀
     * @return 对应 prefix_operator 的值，缺省为 "+"
     */
    public String operator(String prefix) {
        return this.<String>value(prefix + "_operator").orElse("+");
    }

    /**
     * 第一步运算的结果。
     *
     * @return result_1 的值，缺省为 0
     */
    public Integer result1() {
        return this.<Integer>value("result_1").orElse(0);
    }

    /**
     * 第二步运算的结果。
     *
     * @return result_2 的值，缺省为 0
     */
    public Integer result2() {
        return this.<Integer>value("result_2").orElse(0);
    }

    /**
     * 最后一步的结果，便于统一取最终值（当前为 result_2）。
     *
     * @return 第二步结果
     */
    public Integer result() {
        return result2();
    }
}

节点设计

/**
 * 两数四则运算节点动作。
 * <p>
 * 根据状态中指定槽位（由 inputPrefix 决定）的 num1、num2、operator 执行加减乘除，
 * 将结果写入 resultKey；可选地将同一结果再写入 forwardResultToKey，用于串联下一节点（如第二步的 num1 取第一步结果）。
 * </p>
 *
 * @author junmingyang
 */
public class TwoIntCalculateAction implements NodeAction<TwoIntCalculateState> {

    private final String inputPrefix;
    private final String resultKey;
    /**
     * 若非空，将本节点计算结果同时写入该 key，供下一节点使用（如 op2_num1 = result_1）
     */
    private final String forwardResultToKey;

    /**
     * 仅写入结果，不转发到下一节点。
     *
     * @param inputPrefix 读取的槽位前缀，如 "op1" 表示使用 op1_num1, op1_num2, op1_operator
     * @param resultKey   写入结果的 channel key，如 "result_1"
     */
    public TwoIntCalculateAction(String inputPrefix, String resultKey) {
        this(inputPrefix, resultKey, null);
    }

    /**
     * 写入结果，并可选择将结果转发到指定 key，供下一节点读取（如将 result_1 写入 op2_num1）。
     *
     * @param inputPrefix        读取的槽位前缀
     * @param resultKey          写入结果的 channel key
     * @param forwardResultToKey 若非空，将计算结果同时写入该 key，用于串联下一节点的 num1
     */
    public TwoIntCalculateAction(String inputPrefix, String resultKey, String forwardResultToKey) {
        this.inputPrefix = inputPrefix;
        this.resultKey = resultKey;
        this.forwardResultToKey = forwardResultToKey;
    }

    /**
     * 从状态中按槽位读取 num1、num2、operator，执行四则运算并写回结果；若配置了 forwardResultToKey 则同时写回该 key。
     *
     * @param state 当前图状态
     * @return 包含 resultKey（及可选的 forwardResultToKey）的更新 Map
     */
    @Override
    public Map<String, Object> apply(TwoIntCalculateState state) throws Exception {
        String operator = state.operator(inputPrefix);
        int num1 = state.num1(inputPrefix);
        int num2 = state.num2(inputPrefix);
        List<String> allowOperators = List.of("+", "-", "*", "/");
        if (allowOperators.contains(operator)) {
            int result = switch (operator) {
                case "+" -> num1 + num2;
                case "-" -> num1 - num2;
                case "*" -> num1 * num2;
                case "/" -> num2 == 0 ? 0 : num1 / num2;
                default -> throw new IllegalArgumentException("Invalid operator: " + operator);
            };
            if (forwardResultToKey != null && !forwardResultToKey.isEmpty()) {
                return Map.of(resultKey, result,
                        forwardResultToKey, result);
            }
            return Map.of(resultKey, result);
        }
        return Map.of(resultKey, 0);
    }
}

程序入口

/**
 * 演示：SCHEMA与Channel的使用
 * 两步整数运算图应用：固定流程为「先算第一步（op1），再算第二步（op2）」，
 * 第二步的 num1 由第一步的计算结果自动填入，实现步骤间串联。
 * <p>
 * 所有参与计算的值在 {@link #main(String[])} 中通过初始状态一次性传入；
 * 第一步需提供 op1_num1、op1_num2、op1_operator，第二步只需 op2_num2、op2_operator（op2_num1 由第一步结果写入）。
 * </p>
 *
 * @author junmingyang
 */
public class TwoIntCalculateGraphApplication {

    /**
     * 入口：构建图、传入初始状态并执行，打印 Mermaid 图与两步运算结果。
     *
     * @param args 未使用
     * @throws GraphStateException 图构建或状态异常
     */
    public static void main(String[] args) throws GraphStateException {
        StateGraph<TwoIntCalculateState> graph = getSequenceGraph();

        System.out.println(graph.getGraph(GraphRepresentation.Type.MERMAID, "Two Int Calculate Graph", true).content());

        Map<String, Object> initState = Map.of(
                TwoIntCalculateState.OP1_PREFIX + "_num1", 3, TwoIntCalculateState.OP1_PREFIX + "_num2", 6, TwoIntCalculateState.OP1_PREFIX + "_operator", "+",
                TwoIntCalculateState.OP2_PREFIX + "_num2", 2, TwoIntCalculateState.OP2_PREFIX + "_operator", "*"
        );

        graph.compile().invoke(initState).ifPresent(c -> {
            int n1 = c.num1(TwoIntCalculateState.OP1_PREFIX);
            int n2 = c.num2(TwoIntCalculateState.OP1_PREFIX);
            String op1 = c.operator(TwoIntCalculateState.OP1_PREFIX);
            int r1 = c.result1();
            int r2 = c.result2();

            int m1 = c.num1(TwoIntCalculateState.OP2_PREFIX);
            int m2 = c.num2(TwoIntCalculateState.OP2_PREFIX);
            String op2 = c.operator(TwoIntCalculateState.OP2_PREFIX);

            System.out.println("步骤1 : " + n1 + op1 + n2 + " = " + r1);
            System.out.println("步骤2 : " + m1 + op2 + m2 + " = " + r2 + " (num1 来自步骤1结果)");
            System.out.println("最终 result = " + r2);
        });
    }

    /**
     * 构建两步运算的序列图：node-1 执行 op1 并结果写入 result_1 与 op2_num1，node-2 执行 op2 并结果写入 result_2。
     *
     * @return 已配置 START -> node-1 -> node-2 -> END 的 StateGraph
     * @throws GraphStateException 图构建异常
     */
    public static StateGraph<TwoIntCalculateState> getSequenceGraph() throws GraphStateException {
        return new StateGraph<>(TwoIntCalculateState.SCHEMA, TwoIntCalculateState::new)
                .addNode("node-1", node_async(new TwoIntCalculateAction(TwoIntCalculateState.OP1_PREFIX, "result_1", TwoIntCalculateState.OP2_PREFIX + "_num1")))
                .addNode("node-2", node_async(new TwoIntCalculateAction(TwoIntCalculateState.OP2_PREFIX, "result_2")))
                .addEdge(GraphDefinition.START, "node-1")
                .addEdge("node-1", "node-2")
                .addEdge("node-2", GraphDefinition.END);
    }
}

注意54行，构建图时需指定Schema，运行时强类型的约束检查才会生效。

运行结果

步骤1 : 3+6 = 9
步骤2 : 9*2 = 18 (num1 来自步骤1结果)
最终 result = 18

文中源码：　　

https://github.com/yjmyzz/langgraph4j-study/tree/main/src/main/java/org/bsc/langgraph4j/agent/_10_schema_channel
