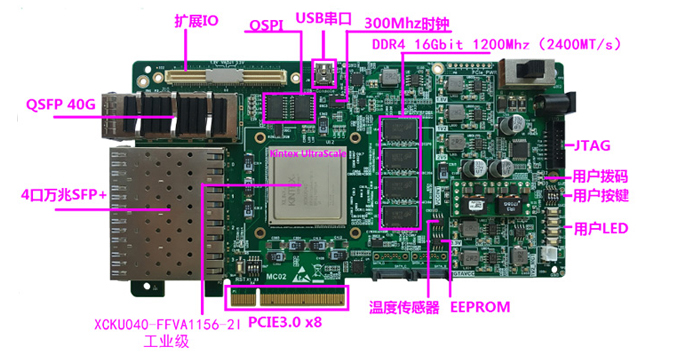

PCIe加速卡设计资料：416-基于Kintex Ultrasacle的万兆网络光纤 PCIe加速卡

FPGA型号

XCKU040-FFVA1156-2I（等级2，工业级）

内存

4个DDR4颗粒，总容量16Gbit; 1200Mhz(2400MT∕S)

Boot Flash

128Mbits *2,总容量 256Mbit

SATA 接口

2个，单个接口速率最高支持 Sata 3.0注：不包含sata 例程和源码

SFP +接口

4个，单个接口速率最高支持到10.3125Gbps

QSFP+接口

1个，专门提供给高速传输用户，总带宽40Gbps

可编程时钟

QSFP∕SFP+∕SATA接口对应的时钟采用可编程时钟

PCIE 接口

X8，支持Gen1.0∕Gen1.1∕Gen2.0∕Gen3.0,每根lane最高速率8.0 Gbps，符合 PCI Express Gen3.0规范，X8模式，理论带宽高达64 Gbps，在Windows7下测试带宽5000MByte∕s

EEPROM

容量 8Kbit

用户拨码开关

4bit

用户按键

4bit

LED指示灯

3bit

串口

USB串口形式，数量1个，最高支持115200波特率

扩展口连接器

连接器引出43对差分对，总共86根信号线

单板供电

12V(±10%),可使用外置电源；也可以选择PCIe槽位供电，典型功耗15W

温感芯片

温度传感器1：读取板卡周围空气温度温度传感器2：读取FPGA芯片内部温度-目前市面上极少有公开的监控芯片温度的解决方案，我司将这部分功能例程源码提供，提高客户产品运行监控机制（产品化必备规格，所有电脑PC机及服务器上运行的PCIe卡必须能监控周围温度）

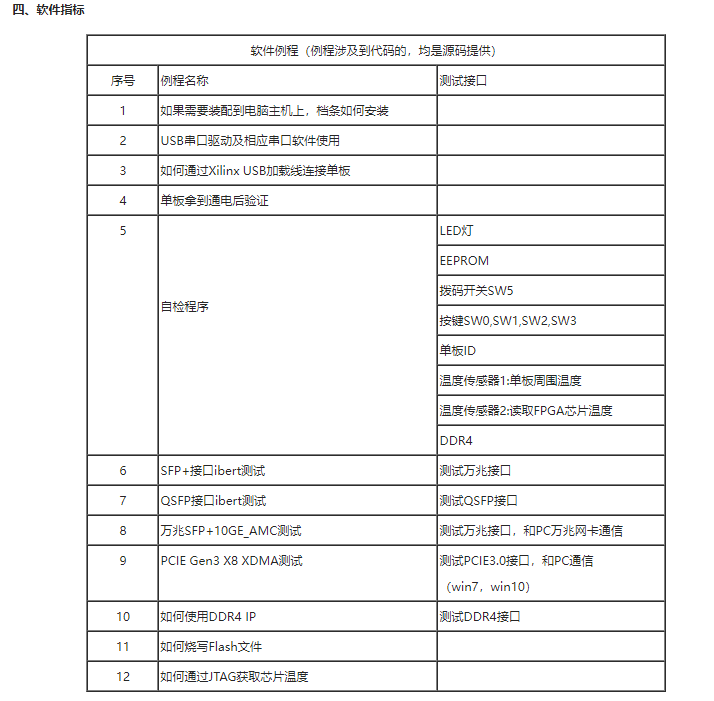

详细说明

提供本单板详细说明文档，包含个电路和FPGA对接管脚说明，方便客户进行二次开发（不包含本单板整版的原理图）。如果客户需要原理图，可参考Xilinx官方资料，光盘中已经统一整理。
