6G 物理层变天AFDM：与其在 OFDM 的死胡同里撞墙，不如换个坐标系“折叠”世界

我们先承认一个尴尬的事实：

面对 6G 提出的 1000 km/h（超高铁） 和 28000 km/h（低轨卫星） 愿景，统治了通信界二十年的王者——OFDM，已经尽力了。

依靠缩短符号时间、加大子载波间隔（SCS），这只是在物理极限的边缘疯狂试探。我们就像在暴风雨中修补一艘漏水的船，补丁打得越多，船越重（CP 开销大、频谱效率低）。

是时候换一艘船了。

今天，我们来聊聊物理层的一场“降维打击”： AFDM 仿射频分复用 。

01. 完美的代价：OFDM 的基因缺陷

一切悲剧的根源，早在我们选择 OFDM 的那一刻就注定了。

为了追求频谱效率的极致，我们在频域选择了Sinc 函数（$sin(x)/x$）作为子载波。

它长得并不像一根完美的针，而是一个带着无数“拖油瓶”的波形：

• 主瓣： 高耸入云，承载有用信息。
• 旁瓣 (Side-lobes)： 像波纹一样向两边扩散，且衰减极其缓慢。

OFDM 利用数学上的“正交性”，巧妙地让每一个子载波的峰值，精准地踩在其他所有子载波的零点 (Zero Crossing) 上。

这是一场刀尖上的舞蹈。

虽然旁瓣拖得很长，但在采样点那一瞬间，大家互不干扰。只要大家都不动，这个平衡就是完美的。

但在 6G 的世界里，“不动”成了一种奢望。

02. 速度的诅咒：从 350km/h 到 7.6km/s

当你在 350km/h 的高铁上，或者在 7.6km/s 的卫星下，物理世界开始对这个脆弱的数学平衡下手了。

大家通常认为多普勒只是频率平移。但在 OFDM 的眼里，这简直就是一场 “旁瓣的屠杀” 。

设想一下，当整个频谱发生微小的偏移（哪怕只是子载波间隔的 3% ）：

1. 零点错位： 接收机做 FFT 采样时，原本应该采到“0”的地方，现在采到了隔壁子载波的旁瓣能量。
2. 能量海啸： 由于 Sinc 函数的旁瓣拖得很长，远处的子载波也会把能量“泼”过来。
3. ICI 爆发： 成千上万个子载波的干扰叠加在一起，形成了恐怖的 ICI（载波间干扰） 。

(建议配图：OFDM 子载波正交性被破坏的示意图，展示波峰对不准零点)

更绝望的是低轨卫星（LEO）场景。

当速度达到 7.6 km/s，多普勒频移轻松突破 500 kHz。

这直接导致相干时间（Coherence Time）崩塌。

这意味着：你的导频（Pilot）刚测完信道，还没来得及发数据，信道已经变了。

传统的信道估计逻辑彻底断裂。

这时候，无论你把基站功率开多大，都没用了。因为干扰来自信号内部，信噪比（SINR）被锁死在一个 “地板” 上。

网速瞬间从“千兆级”掉回“3G 时代”。

03. 第一性原理：把“正弦波”扔进垃圾桶

OFDM 为什么怕多普勒？

因为它用的基底是 正弦波——$e^{j2pi ft}$。

正弦波是静态的、永恒的。它唯一的弱点就是 “频率必须精准” 。

面对 6G 的超高动态，物理层先锋们做了一个违背祖宗的决定：

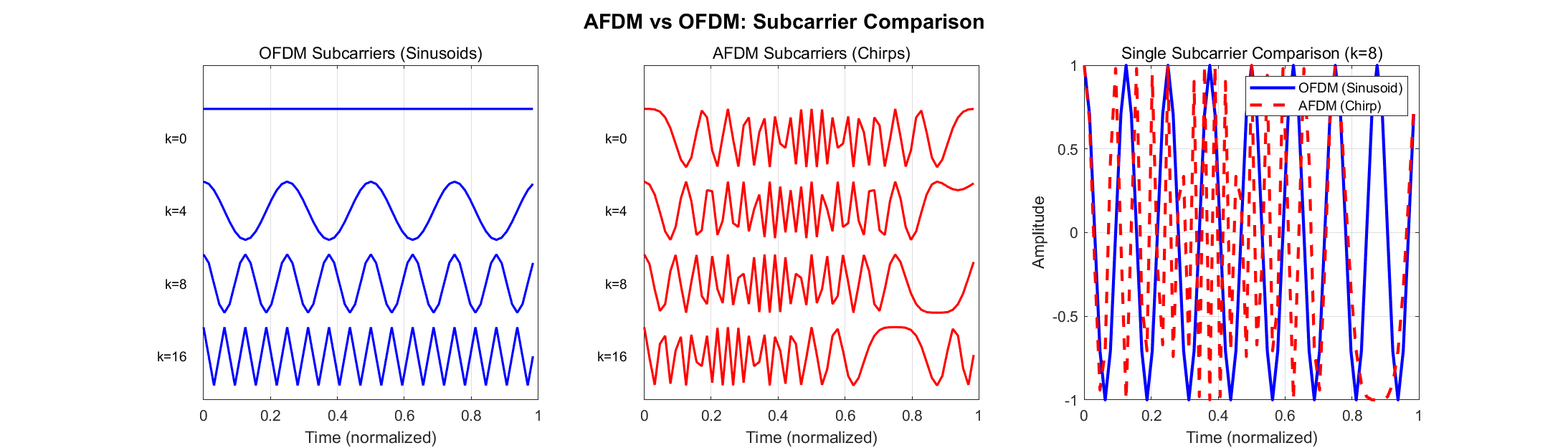

抛弃正弦波，改用 Chirp（线性调频信号）。


想象一下：

• OFDM 的子载波 像是一排排垂直竖立的栅栏。风（多普勒）一吹，栅栏就歪了，互相碰撞。
• AFDM 的子载波 像是倾斜的多米诺骨牌。 它的频率本身就是随时间线性变化的：$e^{j2pi (ft + frac{c}{2}t^2)}$。

这里的 $c$ (Chirp Rate)，就是我们手中的魔法钥匙。

04. DAFT：上帝的扭曲力场

有了 Chirp 信号，我们如何调制数据？

欢迎来到数学的无人区—— DAFT (离散仿射傅里叶变换) 。

别被名字吓到。它的物理本质极其性感：

它在对时频平面（Time-Frequency Plane）进行“剪切” (Shearing) 和“旋转”。

• 传统 FFT 是正正方方的网格。
• DAFT 通过调整参数 $c$，把网格扭曲成平行四边形，使其斜率与信道的多普勒频移斜率完美对齐。

见证奇迹的时刻：

当信道的最大多普勒频移为 $f{max}$ 时，我们只需要设置 Chirp 参数 $c = 2f{max}/T$。

此时，原本在这个星球上狂暴变化的信道，在 DAFT 变换后的域里，竟然奇迹般地变成了一条直线（时不变信道） ！

我们没有消除多普勒，我们只是通过扭曲坐标系，把它“骗”过去了。

05. 降维打击：全分集 (Full Diversity) 的暴力美学

AFDM 最让通信人上瘾的，是它的抗衰落能力。

在 OFDM 中，如果一个子载波掉进深衰落（Deep Fade）的坑里，上面的数据就死定了。

但在 AFDM 中，每一个数据符号都“弥散”在整个带宽和时隙上。

这就好比：

• OFDM 是把鸡蛋放在 1000 个篮子里。摔了一个篮子，就碎一个鸡蛋。
• AFDM 是把鸡蛋打散，均匀地涂在 1000 个篮子上。摔碎几个篮子？无所谓，把剩下的拼起来，鸡蛋还是完整的。

结论炸裂：

多普勒越大，多径越复杂，AFDM 的性能反而越好（分集阶数越高）。

这是物理层对恶劣环境的最强嘲讽。

06. 终极杀手锏：它不再只是通信

如果你以为 AFDM 只是为了让网速快一点，那你就把格局想小了。

AFDM 真正让 6G 颤抖的，是它的 “双重身份” 。

请回想一下，AFDM 的核心波形是什么？是 Chirp。

在通信人眼里，这是新波形；但在雷达人眼里，这是 “老祖宗” ！

一个惊人的宿命出现了：

当我们在 6G 基站上发射 AFDM 波形时，我们实际上是在发射雷达波。

• OFDM 是“盲人”： 它只能以此岸传到彼岸，不知道中间经历了什么。
• AFDM 是“睁眼玩家”： 它的波形天然具备探测能力。它在传输数据的同时，顺便把周围环境的 距离（Delay） 和 速度（Doppler） 扫描了一遍。

这就是 6G 的圣杯——通感一体化 (ISAC)。

未来的基站，不需要你发导频告诉它你在哪。通过 AFDM 的回波，基站直接 “看” 到了你。

它知道这辆车在以 120km/h 变道，它知道那颗卫星在以 7.6km/s 靠近。

因为我看清了你，所以我能完美地调节坐标系来适应你。

通信与感知，在 AFDM 的时延-多普勒域里，完成了物理层上的“灵肉合一”。

结语

OFDM 统治了二十年，它把“静态”做到了极致。

但 AFDM 的出现，标志着我们终于有勇气去拥抱“动态”。

在 7.6km/s 的星链上，在 1000km/h 的真空管道里，正弦波的时代正在落幕。

那个属于 Chirp，属于 DAFT，属于 “御风而行” 的时代，才刚刚开始。
