MIPI D/C-PHY Patter Generator (码型产生器) MIPI D-PHY/C-PHY DSI/CSI总线协议分析

MIPI D/C-PHY Patter Generator (码型产生器):

可任意调节MIPI D-PHY/C-PHY的各种参数/码型，覆盖C/D-PHY协议物理层至协议层的产品测试验证，包含：抖动、电压幅值、时序以及MIPI alliance针对D-PHY/C-PHY所规范的CTS符合性测试项目均可完成.

支持的主要功能及产品优势包含如下：

1）单独一台设备的硬件能力可同时支持MIPI D-PHY/C-PHY DSI/CSI Rx测试。

2）支持MIPI多通道测试：一台设备能同时支持D-PHY 4 Lane或C-PHY 4 Trios测试。

3）Introspect产品小巧便携，适用于实验室R&D测试及外场FAE调试使用。

4）Introspect Pattern Generator能直接预载编辑并发送各种不同格式的图片用于MIPI Rx的测试

5）Introspect Pattern Generator已内建完整的MIPI D-PHY/C-PHY CTS符合性测试脚本

6）支持Low power voltage Swing

7）支持Jitter Injection抖动注入功能

8)   Introspect针对MIPI D/C-PHY接口提供了从R&D阶段到芯片量产测试阶段完整的测试方案覆盖

9）Introspect能在同一台设备上同时支持MIPI C/D-PHY的功能，如果贵司目前购买了D-PHY的功能，后续需要升级增加C-PHY的功能，只需要在已有的硬件上升购买我们的软件license的升级功能就可以了，大大降低设备长期

使用的成本。

10)  全球众多的从事MIPI D/C-PHY产品开发的上下游客户均有在广泛使用Introspect的产品，包括SoC客户，驱动IC, LCD/Oled屏，Camera模组，手机/平板厂商，车用厂商及其他相关的芯片厂商等等。

11)  支持MIPI D-PHY/C-PHY协议功能性测试验证功能，包括直接发送图片，支持多VC并发/交织发送图像数据，支持行间EPD及帧间EPD, 支持CSI2协议所有定义的DT格式，支持Frame_number, Line_number错误注入，支持ECC/CRC错误注入等功能。

......

Introspect  MIPI D-PHY/C-PHY DSI/CSI总线协议分析仪

产品特色：

1、弹性的硬件扩充能力，单机可支持MIPI C-PHY与D-PHY讯号撷取以及CSI-2与DSI-2的封包解译。

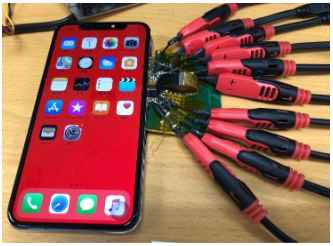

2、搭配主动式探棒，可以完整且可靠的抓取DSI-2、CSI-2封包，进行协议层验证及除错。

3、支持CSI-2 V1.3/V2.0，DSI-2 v1.0/1.1/2.2最新版本的协议译码，并持续更新到最新的测试规范。

4、内建硬件CRC计算与封包错误率测试Packet Error Rate)，可以进行长时间的发射机稳定度测试，提高测试测试涵盖率与产品质量。

5、弹性且灵活的Python软件环境，可依照测试的需求，搭配设备所提供的GPIO脚位，进行自动化的测试与分析。

6、........................

......................................................................

分析仪内建完整的MIPI接收机，支持动态LP与HS终端阻抗的切换，让分析仪可以在任何的传输速率下进行封包的撷取。在系统级的验证环境下，搭配主动式探棒可以在对测试平台信号影响最小的情况下，完整地将总线上的讯号撷取下来，并且进行协议分析。透过高度通用的Introspect ESP软件来控制与操作仪器，所撷取下来的影像帧会先在软件上进行原图重建，并将不同协议层的数据在独立的窗口进行呈现，所提供的窗口链接功能，让工程师可以快速地在各协议层间浏览PHY以及CSI-2 / DSI-2协议层的事件。

1）Introspect MIPI CPHY/DPHY 协议分析仪具备眼图量测功能：

    - 透过内建的信号眼图检测功能，可以初步确认每条传输信道上的信号质量，

进一步定位是否因为信号质量异常导致DSI/CSI协议的问题，还是CSI/DSI协议层出现了问题。

透过分析仪内建的眼图量测功能，可以马上提供确认信号质量的工具。

   2）Introspect MIPI CPHY/DPHY 协议分析仪具备Analog Capture 功能

- 分析仪提供创新的讯号抓取功能，可以抓取LP及HS讯号， 协助工程师厘清可能的讯号质量问题，请参考下图。     - 应用场景1: 通道间的偏斜问题 过抓取LP Sequence 进入HS Burst的波形，可以同时抓取多通道的波形， 相邻通道间可能因为相位偏移严重造成接收无法正常接收封包      - 应用场景2: 信道信号噪声造成同步码SOT丢失 可以同时抓取多信道上的HS 讯号，当特定信道上出现信号质量问题时， 可以通过抓取的波形检测出信道上的讯号质量问题。

   3）Introspect MIPI CPHY/DPHY 协议分析仪具备PER (CRC Packet Error Rate)讯号质量稳定性量测功能

-透过PER (Packet Error Rate)的量测功能，可以长时间实时的监测DPHY TX传送图像，

确保DPHY TX链路上讯号质量的稳定性

 4）Introspect MIPI CPHY/DPHY 协议分析仪拥有高的速率

Introspect MIPI CPHY/DPH: CPHY支持6.5Gsps、DPHY支持8.5Gbps

5） Introspect MIPI CPHY/DPHY协议分析仪可以支持CPHY/DPHY协议层的CTS

6 )  Introspect MIPI CPHY/DPHY可以看时间戳等
