电容感应技术深度解析——从原理到BNL DoD应用

一、电容感应技术的基本概念

1.1 什么是电容？

想象一下，电容就像是一个"电子的蓄水池"。它由两个导电板组成，中间隔着一层绝缘材料。当电压施加在这两个板上时，它们会储存电荷。

[导电板1] ━━━ [绝缘材料] ━━━ [导电板2]
      ↑                       ↑
   电荷(+)                 电荷(-)

1.2 人体作为电容的一部分

人体是天然的导体，当我们触摸电容屏时，实际上我们成为了这个"电容系统"的一部分：

人体（导电体）┄┄┄┄┄┄┄┄┄┄┄┄
        ↓
[触摸屏表面电极]
        ↓
[绝缘玻璃/涂层]
        ↓
[底层感应电路]

二、电容感应技术的核心原理

2.1 电场变化检测原理

触摸前：                       触摸后：
┌─────────────────┐         ┌─────────────────┐
│                 │         │                 │
│ 均匀电场线      │         │ 电场线聚焦      │
│                 │   →    │ 到手指位置     │
│ 屏幕电极        │         │                 │
└─────────────────┘         └─────────────────┘
    电容值 = C0                 电容值 = C0 + ΔC

2.2 电容变化的数学表达

触摸产生的电容变化可以通过公式表示：

ΔC=ε⋅ {A\over d}

其中：

ΔC：电容变化量
ε：介电常数
A：触摸面积
d：手指与电极距离

三、BNL DoD旋钮的电容感应实现

BNL DoD旋钮说明文档下载：基于电容传感的旋转触摸屏控制旋钮设计

3.1 DoD旋钮的电容传导机制

用户手指
    ↓（电荷传导）
[金属旋钮（导电材料）]
    ↓（电容耦合）
[触摸屏表面]
    ↓
[感应电极阵列]
    ↓
[控制器计算位置/动作]

3.2 旋转检测的特殊处理

BNL DoD旋钮的旋转检测采用特殊设计：

时间轴：t1 → t2 → t3 → t4
电极状态：A B C D A B C D
          ↑     ↑     ↑
         旋钮位置变化

每旋转15°触发一次电容变化峰值
每360°产生24个检测点（24 detents）

四、技术实现对比表

技术维度	传统电容触摸	BNL DoD方案	优势对比
感应方式	直接手指触摸	通过导电旋钮中介	支持手套操作
定位精度	高（多点触控）	旋转角度精确（±15°）	更适合旋钮控制
反馈机制	视觉/振动反馈	物理+触觉反馈（TTR 2±0.5 N/mm）	操作感更强
环境适应性	怕水雾/油污	旋钮保护+密封设计	工业环境适用
安装方式	屏幕集成	表面贴装+黏贴	改装方便

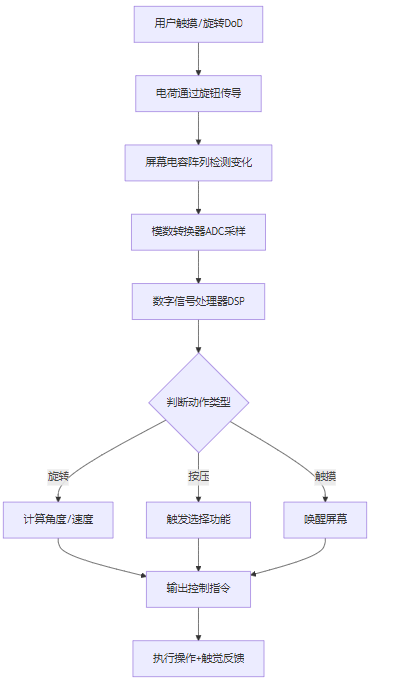

五、信号处理流程图

六、电容感应技术的物理模型

6.1 平行板电容器模型

触摸时等效模型：
┌─────────────────────┐
│  人体（上极板）        │
├─────────────────────┤← 空气/绝缘层（d）
│ 屏幕电极（下极板）     │
├─────────────────────┤
│  感应电路             │
└─────────────────────┘

电容值 C = ε₀·εᵣ·A/d

6.2 DoD旋钮的特殊设计参数

根据BNL文档数据：

旋钮内径：22mm（接触面积约380mm²）
扭矩反馈：2±0.5 N/mm（优化触觉体验）
导电材料：确保电容有效传递
结构高度：11mm（优化人机工程学）

七、现实应用场景技术解析

场景1：汽车中控（戴手套操作）

冬季驾驶员戴手套 → 手套绝缘层阻挡直接触摸
                 ↓
           DoD旋钮（导电）作为"电容桥梁"
                 ↓
          电荷穿透手套传递到旋钮
                 ↓
          屏幕准确识别旋转操作

场景2：工业环境（抗干扰设计）

工厂电磁干扰强 → 采用屏蔽设计 + 滤波算法
               ↓
        区分真实触摸与噪声
               ↓
        仅响应有意操作（旋转>5°）
               ↓
        提供明确触觉反馈确认

八、关键技术参数表（基于BNL标准）

参数	数值/特性	技术意义
检测分辨率	24点/圈	每15°一个检测点，精细控制
响应时间	<10ms	即时反馈，无操作延迟
工作电压	3-5V DC	低功耗，适合嵌入式系统
操作寿命	40,000次旋转/按压	高可靠性设计
工作温度	-30°C ~ +85°C	宽温适用范围
防护等级	IP65（可选）	防尘防水设计

九、电容感应的数学建模实例

假设BNL DoD旋钮直径为46mm，用户手指接触面积为1cm²：

初始电容（无触摸）：

C_0=ε_0⋅{A\over d}=8.85×10^{-12}⋅ {0.01\over 0.001}=88.5\text{pF}

触摸后电容：

C_{\text{touch}} = C_0 + \Delta C \approx 100\text{pF}

电容变化率：

\frac{\Delta C}{C_0} = \frac{11.5}{88.5} \approx 13\%

这个变化足以被现代电容传感器检测到。

十、BNL DoD的技术创新点

电容传递优化：旋钮材料经过特殊处理，最大化电荷传递效率
旋转算法：通过时序分析区分触摸、旋转、按压动作
触觉集成：将电容感应与机械触觉反馈完美结合
安装适配：3M胶带或两段式黏合剂，适应不同安装需求

十一、未来发展趋势

多模态融合：电容+压力+温度多参数感应
自适应学习：根据用户操作习惯优化响应
无线供电：无电池自供电电容感应
透明导电材料：更美观的集成设计

技术总结

电容感应技术通过检测人体（或导电物体）引起的电容变化来实现非接触式操作。BNL DoD旋钮巧妙地将这项技术与实体控制旋钮结合，解决了传统电容屏在特定环境（戴手套、工业场景）下的操作难题。

其核心技术在于：

电容桥梁设计：通过导电旋钮传递电荷
精确角度检测：24点/圈的高分辨率
物理触觉反馈：2N/mm的扭矩设计
环境适应性：宽温工作，支持各种安装方式

这种"虚实结合"的设计理念，既保留了物理操作的直觉性和可靠性，又融入了现代触控技术的智能和灵活性。
