XSP28快充诱骗芯片支持诱骗充电器输出5V9V12V15V20V电压

什么是快充诱骗芯片

快充诱骗芯片是一种用于受电设备端的协议转换芯片，核心作用是与快充充电器完成协议握手，主动请求并 “诱骗” 其输出预设的高压档位（如 9V/12V/15V/20V/ 28V），从而获取超出默认5V的供电能力。用电器电路中使用这种Type-C sink IC后，可以自适应市面上的快充充电器，使其输出快充电压给产品供电。

常见的快充协议有公用的PD、QC协议和一些手机品牌厂商自己的私有协议如三星AFC协议和华为FCP/SCP协议等。这些协议是通过不同的引脚来进行通讯的

接口：传统的USB-A接口没有CC引脚，无法进行PD协议的通信。因此，支持PD协议的充电器基本上都使用C口（USB-C接口）进行供电。USB-A口通常支持QC协议和各大品牌手机的私有协议，它们是通过D+D-脚进行通讯。

以XSP28为例，这款国产芯片支持PD2.0/3.0、QC2.0/3.0、华为FCP和三星AFC等多种快充协议，可通过给MOD脚高低电平来配置5V/9V/12V/15V/20V五档电压。其内部集成MCU和协议解析模块，工作时会循环发送PDO（Power Data Object）请求，直到充电器响应目标电压。整个过程仅需50-200ms，效率远超传统降压方案

特性：

1. XSP28芯片脚耐压高达 21V，有效防止芯片因过压而击穿损坏，显著提升充电器和受电设备的可靠性与安全性。‌

2.支持PD多种快充协议PD2.0/3.0、QC2.0/3.0、华为FCP和三星AFC等多种快充协议，覆盖市面上90%以上的充电器，兼容性非常强。

3支持的电压范围广：5V、9V、12V、15V、20V都可以选择。电流大：可以支持2A-5A。

3.支持电压向下兼容和多协议切换功能，例如：设定12V模式，优先获取 12V、若连接的充电器没有12V最大是9V，则获取充电器的9V档位

5.电路简单、外围器件少，集成度高，能够在有限的空间内实现多种功能

4.支持和电池管理组合，可实现锂电池快速充电功能，

电路图：

XSP28测试

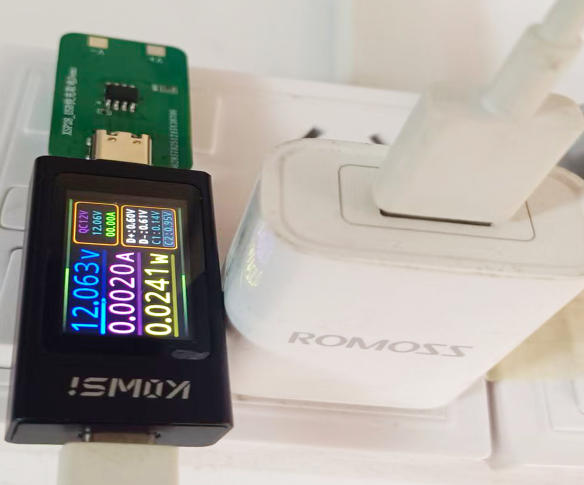

测试板：XSP28A设置电压20V

充电器：18W USB-A口充电器支持输出5-12V

连接充电器可以看出成功诱骗充电器输出12V电压

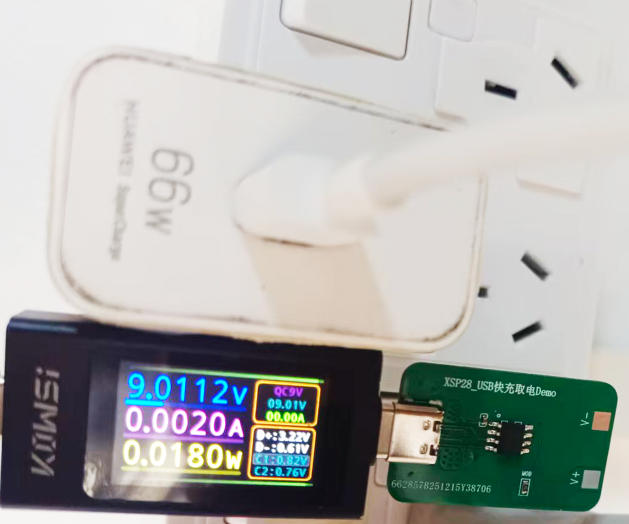

测试板：XSP28A设置电压20V

充电器：华为66W USB-A单口快充充电器支持5-11V

连接充电器可以看出成功诱骗充电器输出9V电压

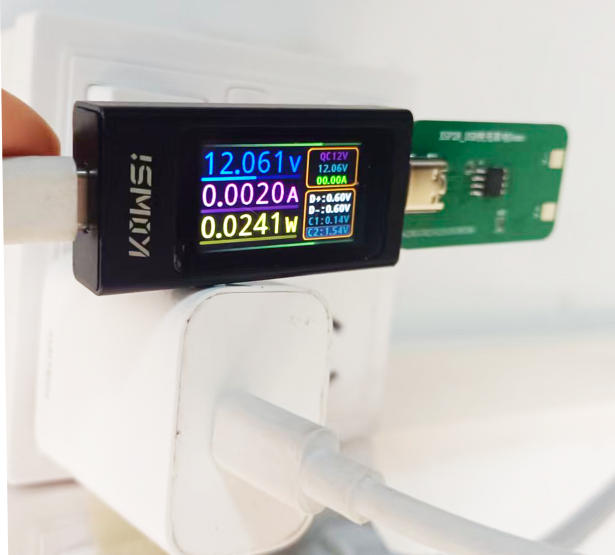

测试板：XSP28A设置电压20V

充电器：PD 27W Type-C口充电器支持输出5-12V

连接充电器可以看出成功诱骗充电器输出12V电压

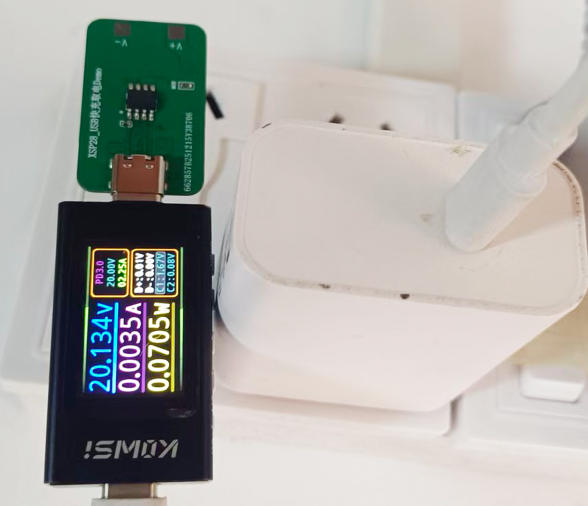

测试板：XSP28A设置电压20V

充电器：PD 100W Type-C口充电器支持输出5-20V

连接充电器可以看出成功诱骗充电器输出20V电压
