400Gbps/lane数据中心光互连：低维相干vs IM-DD

随着大型语言模型（LLM）驱动的机器学习应用爆发式增长，数据中心内与DCI的带宽需求呈现指数级攀升。传统基于强度调制直接检测（IM-DD）的光通信技术在支撑200Gbps/ lane以上速率时面临诸多瓶颈，而优化后的相干技术（尤其是低维相干方案）正成为突破挑战的关键方向。来自谷歌的研究团队近期在JLT期刊发表邀稿论文，系统梳理了下一代数据中心与园区光通信技术的演进脉络，深入解析IM-DD技术的局限与改进路径，阐述相干技术的核心优势与应用障碍，并重点介绍新型低维相干技术的创新突破，为超高速光互连技术选择提供参考。

(链接：https://ieeexplore.ieee.org/document/11354510)

一、引言：带宽爆炸式增长下的光通信需求变革

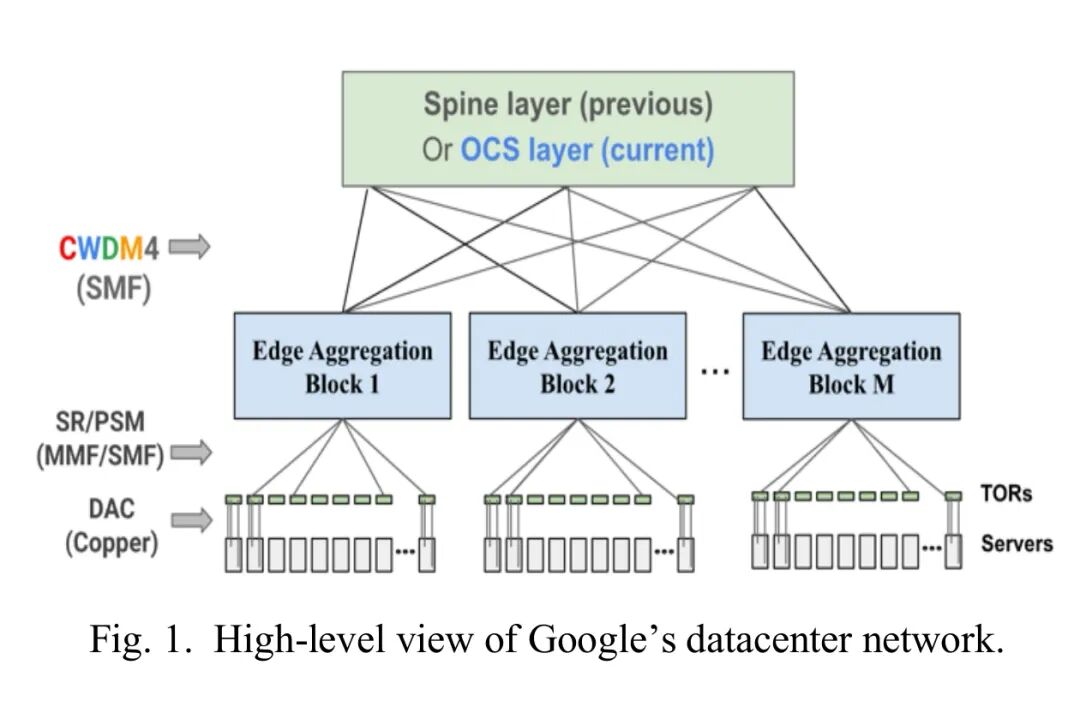

过去二十年，数据中心集群与园区网络一直是大规模计算发展的核心支撑，主流云服务与机器学习应用均运行在超大规模数据中心基础设施中，其核心诉求是在海量计算与存储服务器间实现低时延、高带宽互联。数据中心网络普遍采用三层交换架构（架顶式ToR交换机、汇聚交换机、核心交换机），核心层已从传统电分组交换机（EPS）演进为光电路交换机（OCS），形成EPS/OCS混合架构，兼具低成本、低时延、高能效优势，且OCS对光传输技术的透明性支持不同代际汇聚模块的快速迭代。

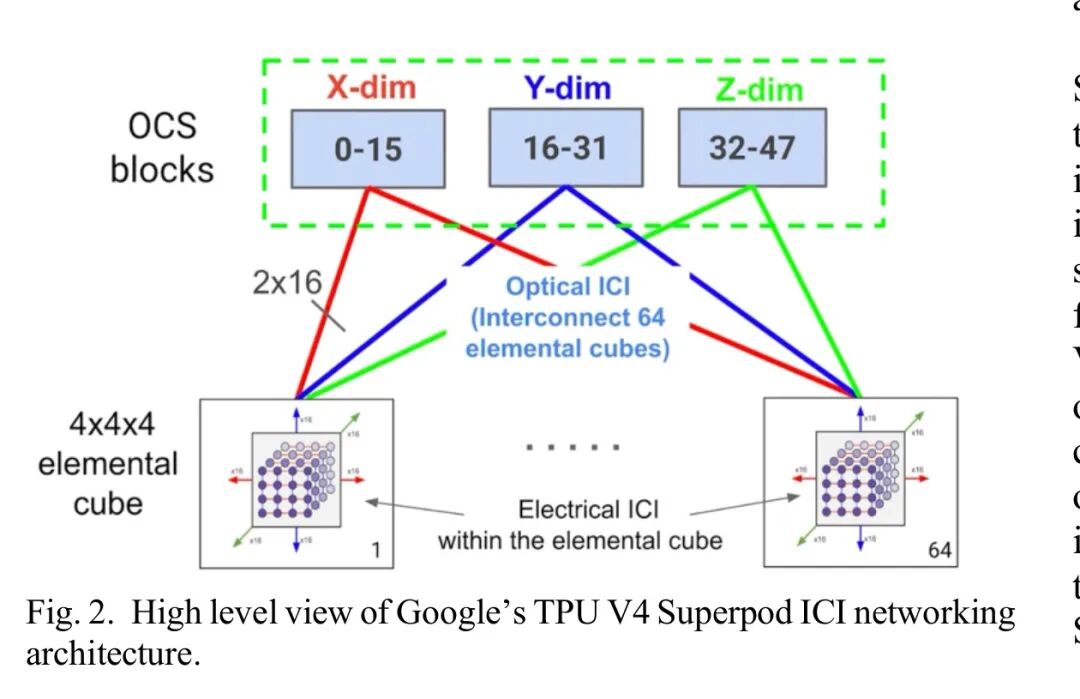

为满足机器学习的规模扩展需求，两类新型扩展网络应运而生：GPU集群通过低时延电交换机与铜缆实现机架内直连；TPU Superpod则采用基于OCS的环形可重构架构，跨机架互联数千个TPU，其同构特性使得光模块无需向后兼容，更聚焦低时延与高带宽密度，且支持单纤复用更多波长以降低OCS成本、提升可用性。而园区网络的覆盖范围已从传统2km扩展至5km以上，对光传输的传输距离与链路损耗预算提出了更高要求。

在1.6Tb/s速率以下，IM-DD技术凭借低成本、低功耗优势成为数据中心集群、ML芯片间互联（ICI）与园区网络的主流选择，其带宽提升主要通过波特率、并行通道数（波长/光纤）与调制阶数的扩展实现。但当单通道速率向400Gbps突破时，IM-DD技术面临传输距离与链路预算的严峻挑战，而相干技术虽能克服这些障碍，传统四维（4D）相干方案却存在功耗、兼容性等问题。因此，探索兼顾性能与实用性的光通信技术成为行业焦点。

二、IM-DD技术：演进、改进与400Gbps扩展瓶颈

（一）IM-DD技术的演进历程

数据中心互联技术的演进始终围绕匹配交换机电I/O速率、优化成本、功耗与密度展开。针对不同传输距离，形成了明确的技术路线：2米内采用直连铜缆（DAC）；100米内采用多模光纤（MMF）空分复用短距光模块（SR）或单模光纤（SMF）并行光模块（PSM）；1公里内采用单模光纤粗波分复用（CWDM4）长距技术（LR）。

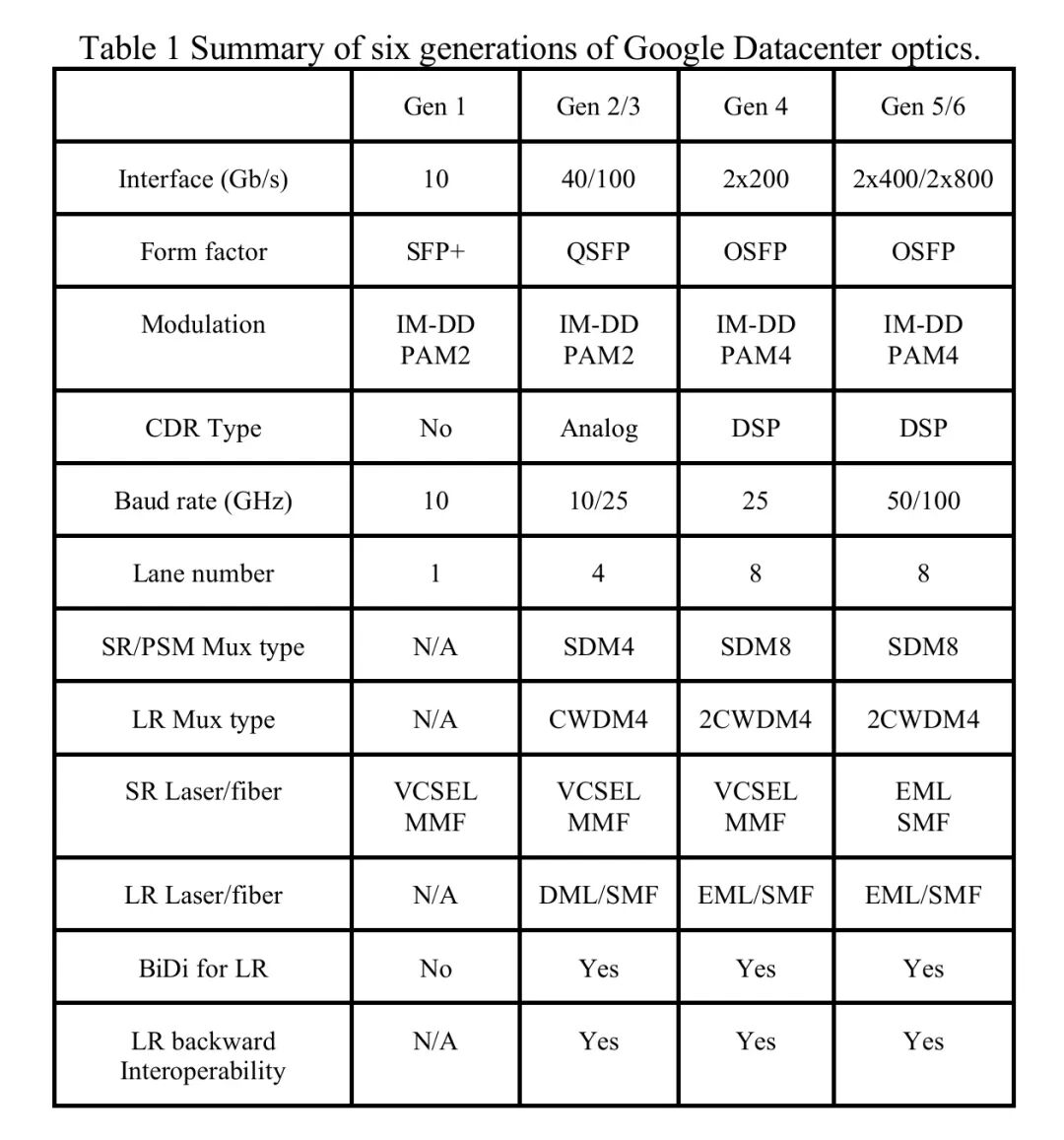

数据中心光模块已发展六代，从第一代10G SFP+（DML、PAM2、无时钟数据恢复）演进至最新1.6Tb/s OSFP（EML、PAM4、数字CDR），带宽提升160倍，能效提升超9倍，线密度提升48倍。OCS的引入推动CWDM4长距光模块采用单纤双向（BiDi）技术与向后兼容设计，以提升OCS端口密度、降低成本。

TPU ICI光模块则发展了四代，其演进驱动力是匹配TPU更快增长的I/O带宽需求，除成本、功耗、密度外，高可靠性与低时延更为关键——单条光链路故障可能因同步处理特性显著拖慢LLM训练。与异构数据中心网络不同，同构TPU网络无严格扇出与向后兼容要求，支持多链路捆绑至单纤以提升可用性、降低OCS端口成本。

（二）IM-DD系统的先进损伤抑制技术

为应对BiDi传输、长距离传输等场景下的信道损伤，业界开发了三类核心改进技术：

1. 带内光干扰（OI）抑制技术（OIM）

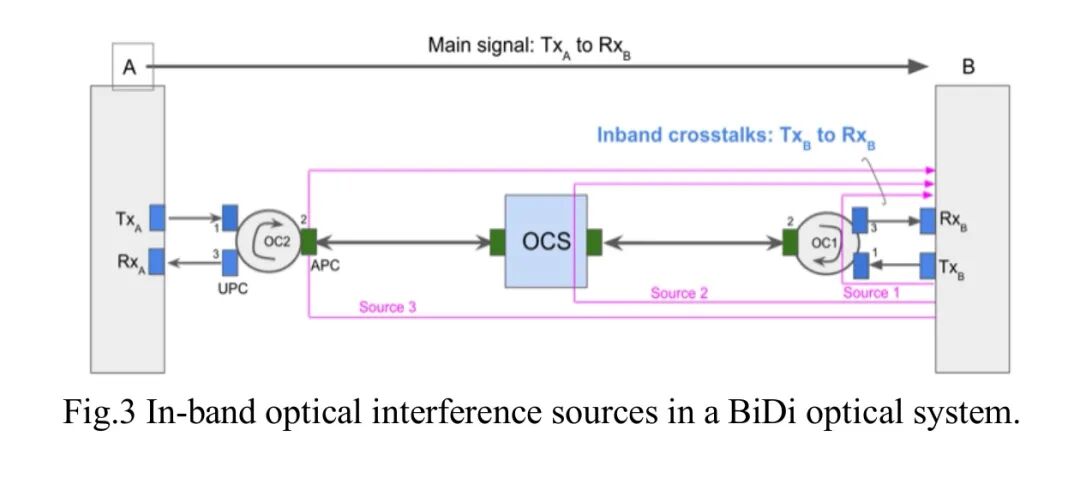

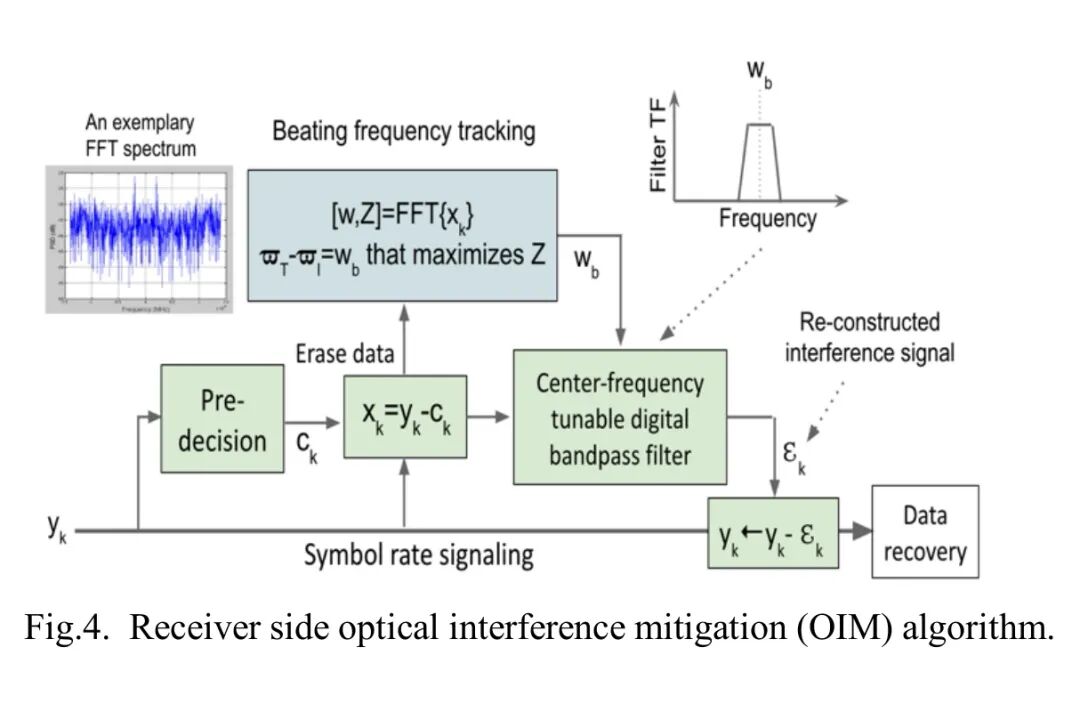

BiDi系统中，传输链路组件的单次反射会导致反向传输信号的带内干扰，对PAM4等高阶调制影响尤为严重。基于DSP的OIM技术利用IM-DD信号的强直流分量特性，通过预判决、数据擦除、窄带滤波重构直流-直流拍频噪声，实现干扰抑制。

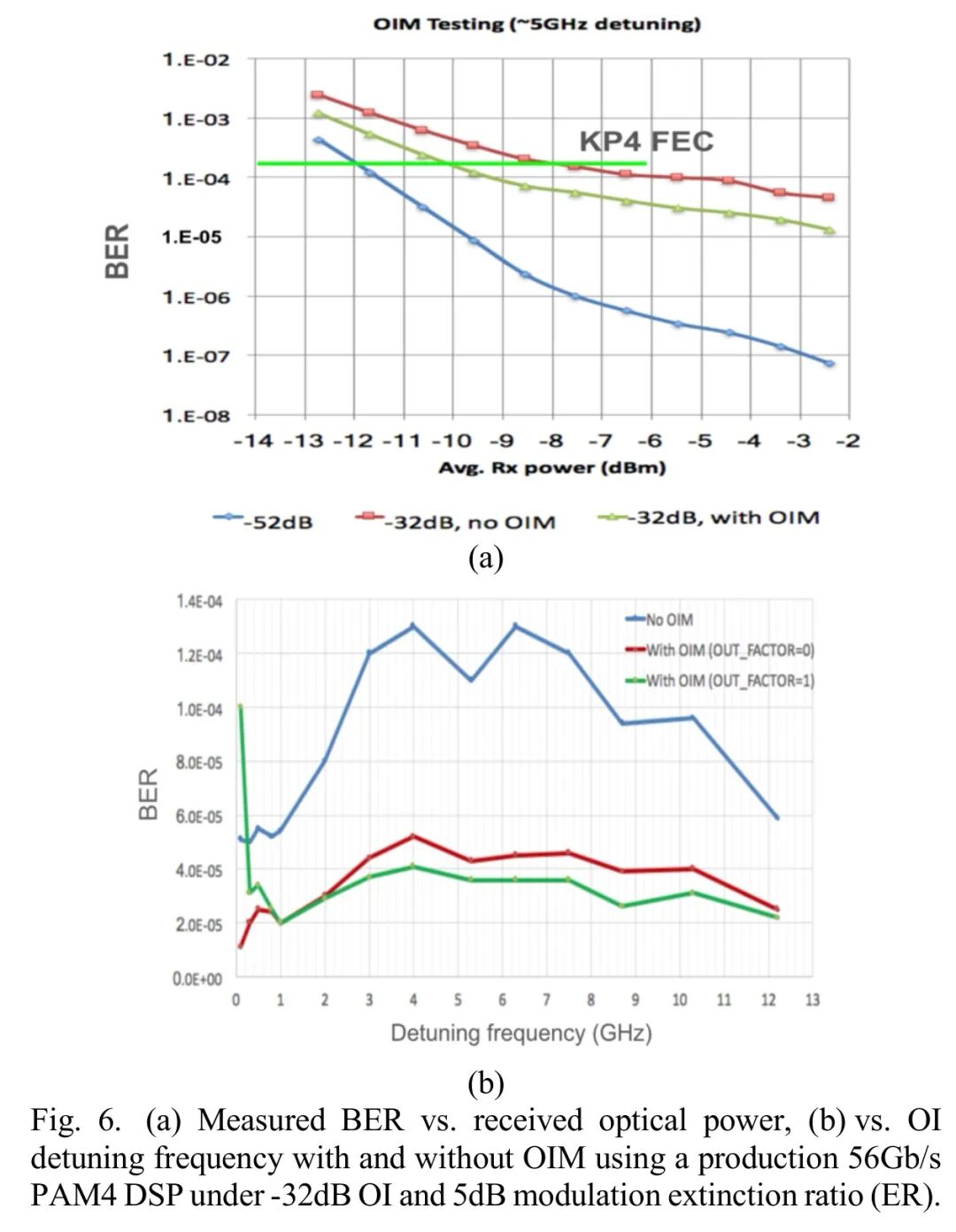

为应对实际系统中未知且时变的频偏，采用FFT-based低速频率跟踪算法，虚警率低于10⁻¹⁷，且功耗仅为5nm CMOS节点PAM4 DSP ASIC总功耗的6%。测试表明，在-32dB OI与5dB消光比（ER）条件下，OIM技术可使接收灵敏度提升约2dB。

2. 调制啁啾管理技术

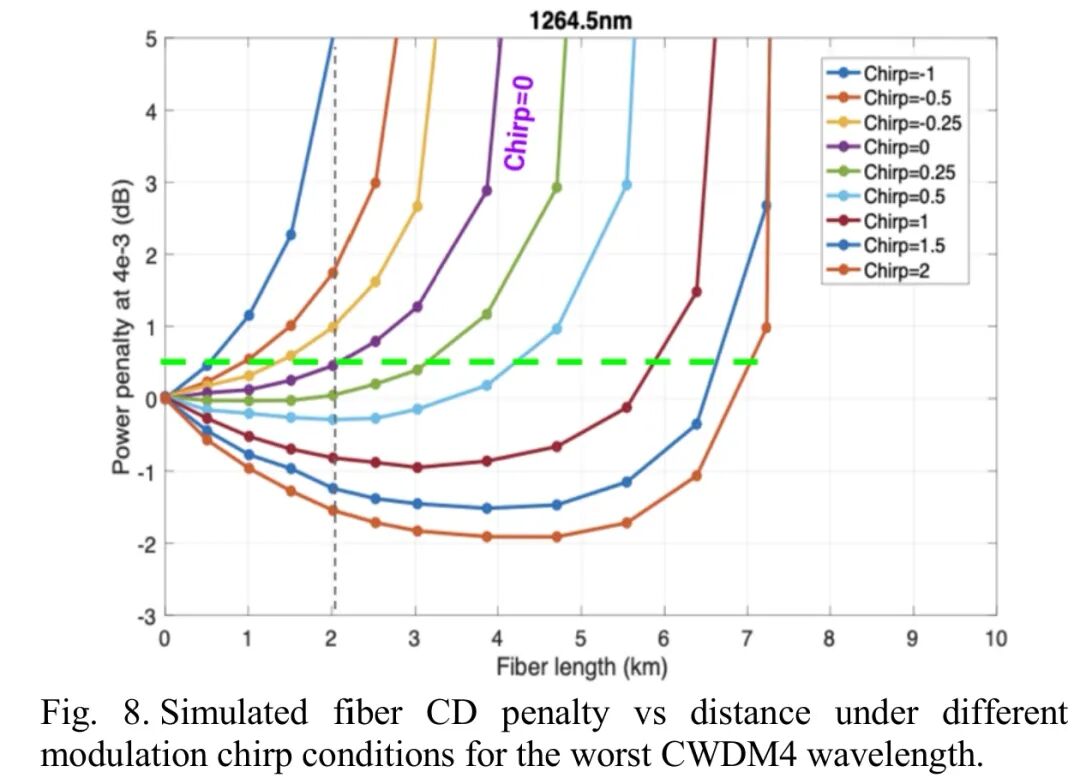

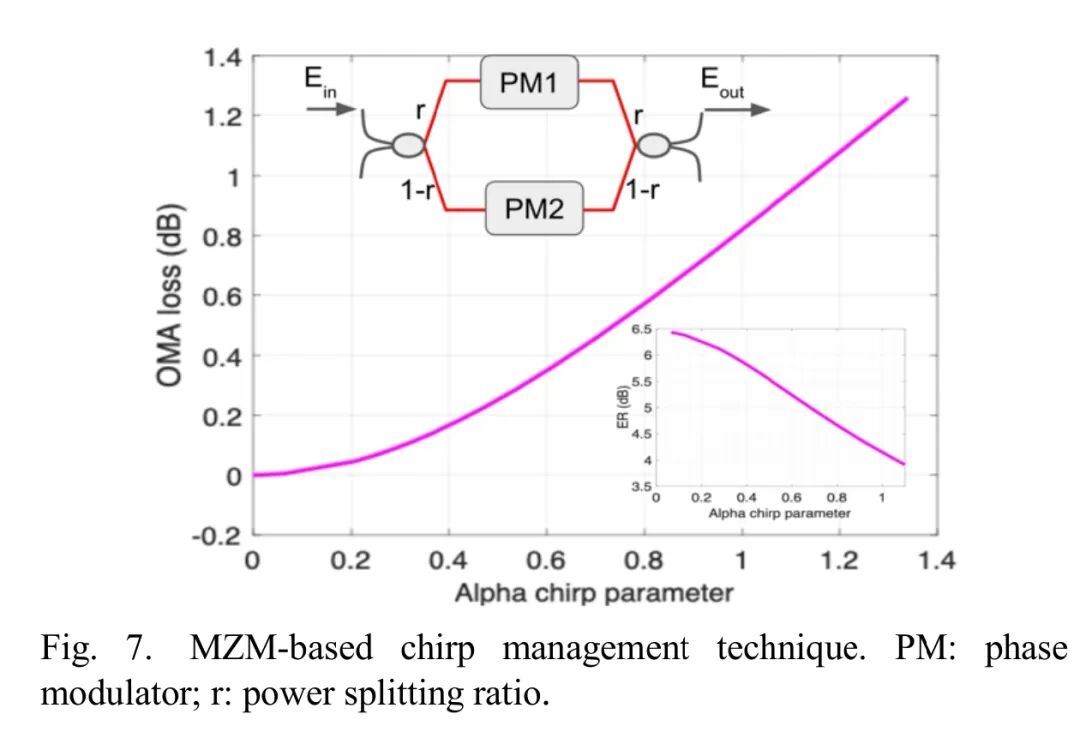

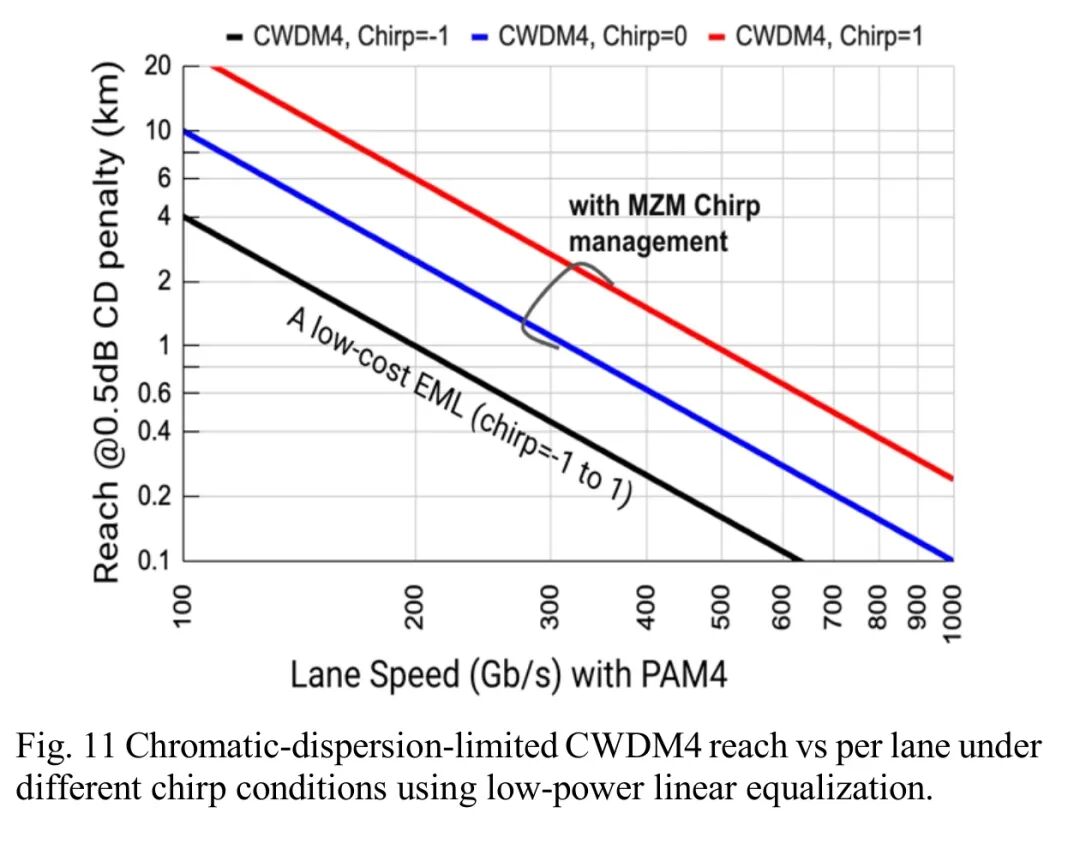

光纤色散（CD）是低成本IM-DD系统的主要传输距离限制因素，基于马赫-曾德尔调制器（MZM）的啁啾管理技术通过不均衡分配上下支路功率引入调制啁啾，实现CD补偿。当啁啾参数α≤0.7时，光调制幅度（OMA）损耗可控制在0.5dB以内；当α=1时，CWDM4最差波长（1264.5nm）的传输距离从2km（零啁啾）扩展至6km（0.5dB CD penalty阈值），且通过调整MZM偏置点可生成负啁啾，补偿正色散。

3. 无损光预均衡技术

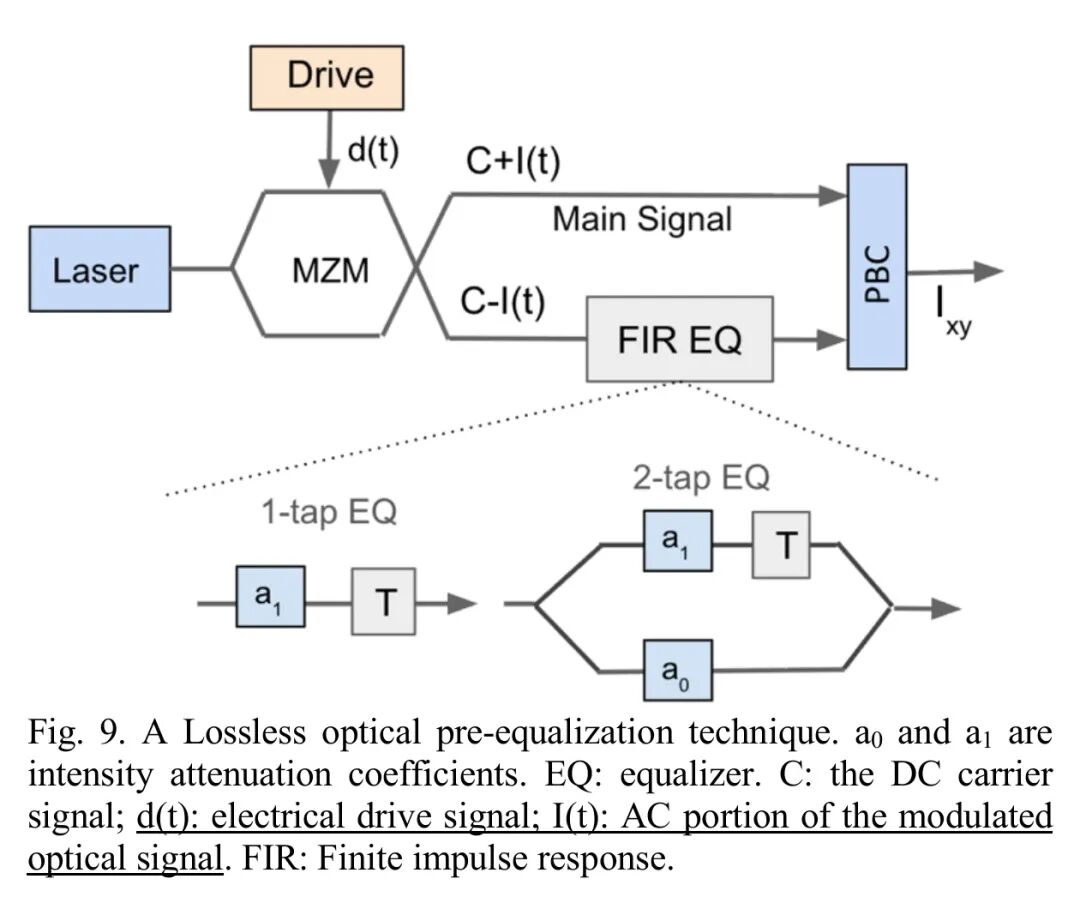

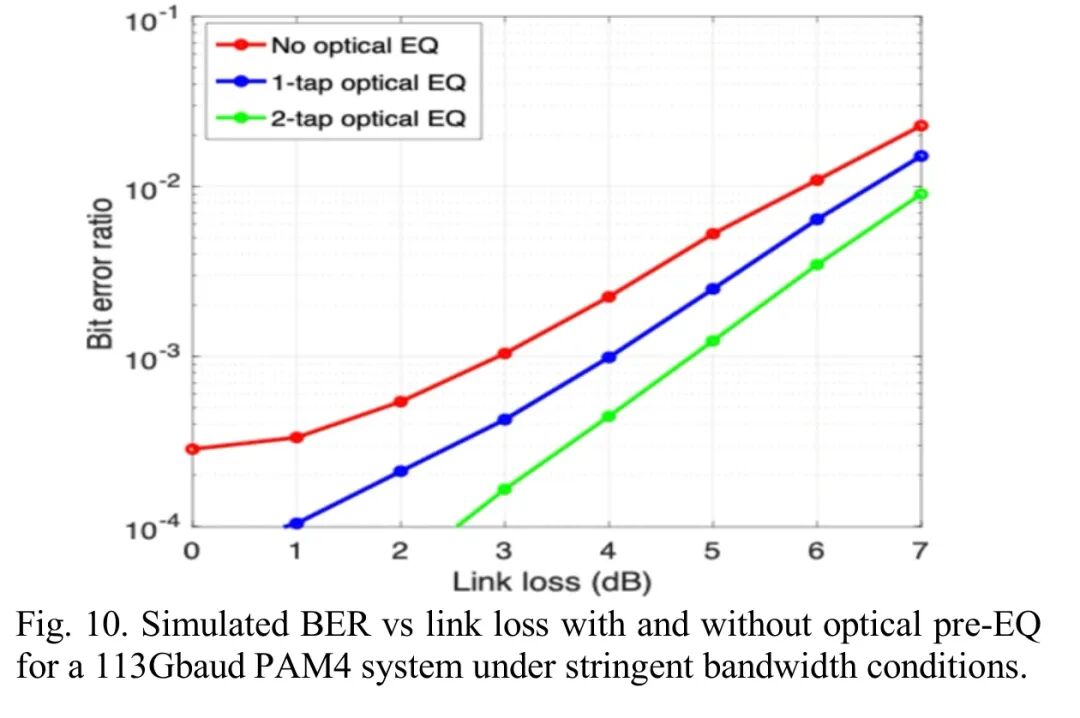

基于硅光子集成技术，利用MZM的互补信号输出进行延迟与衰减，通过偏振合束器（PBC）正交偏振复用，避免光耦合器固有的3dB损耗，等效实现带负系数的有限冲激响应（FIR）滤波。该技术可降低组件带宽需求或改善窄带宽组件性能：在113Gbaud PAM4系统（电组件50GHz、MZM 30GHz）中，1抽头预均衡可提升链路损耗容限1dB，2抽头可提升1.8dB，且1抽头方案无需相位控制，功耗为零。

（三）IM-DD向400Gbps/ lane扩展的核心瓶颈

尽管存在上述改进技术，IM-DD向400Gbps/ lane扩展仍面临四大核心限制：

1. 色度色散（CD）与偏振模色散（PMD）

CD引入的系统代价与波特率平方成正比，即使采用理想MZM啁啾管理，400Gbps PAM4系统的CWDM4传输距离仍不足2km。PMD对老旧光纤影响显著，400Gbps/ lane系统在1km传输时PMD代价达0.5dB，即使采用功耗较高的非线性最大似然序列估计（MLSE）均衡，传输距离也仅能扩展至2km。

2. O波段四波混频（FWM）

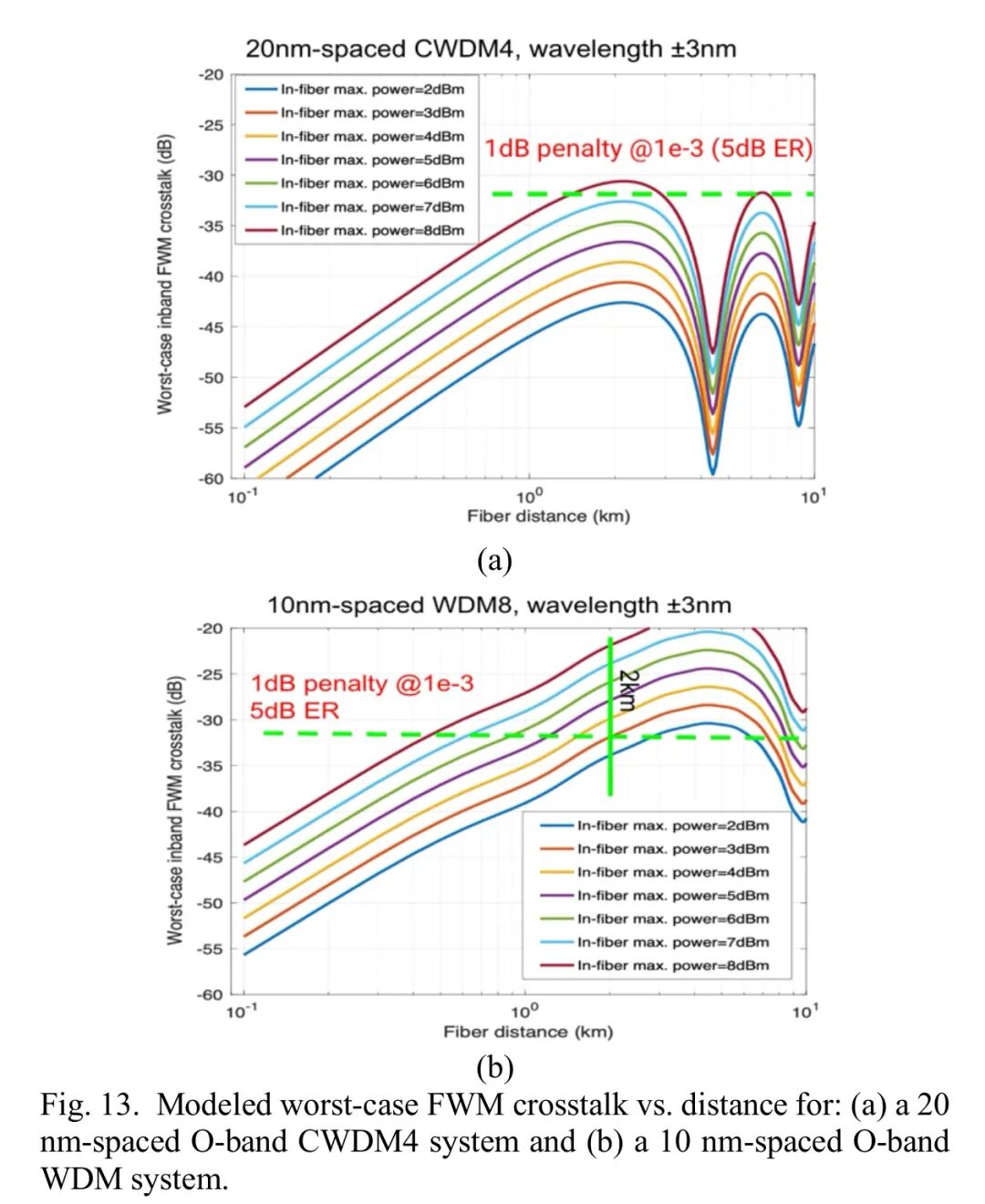

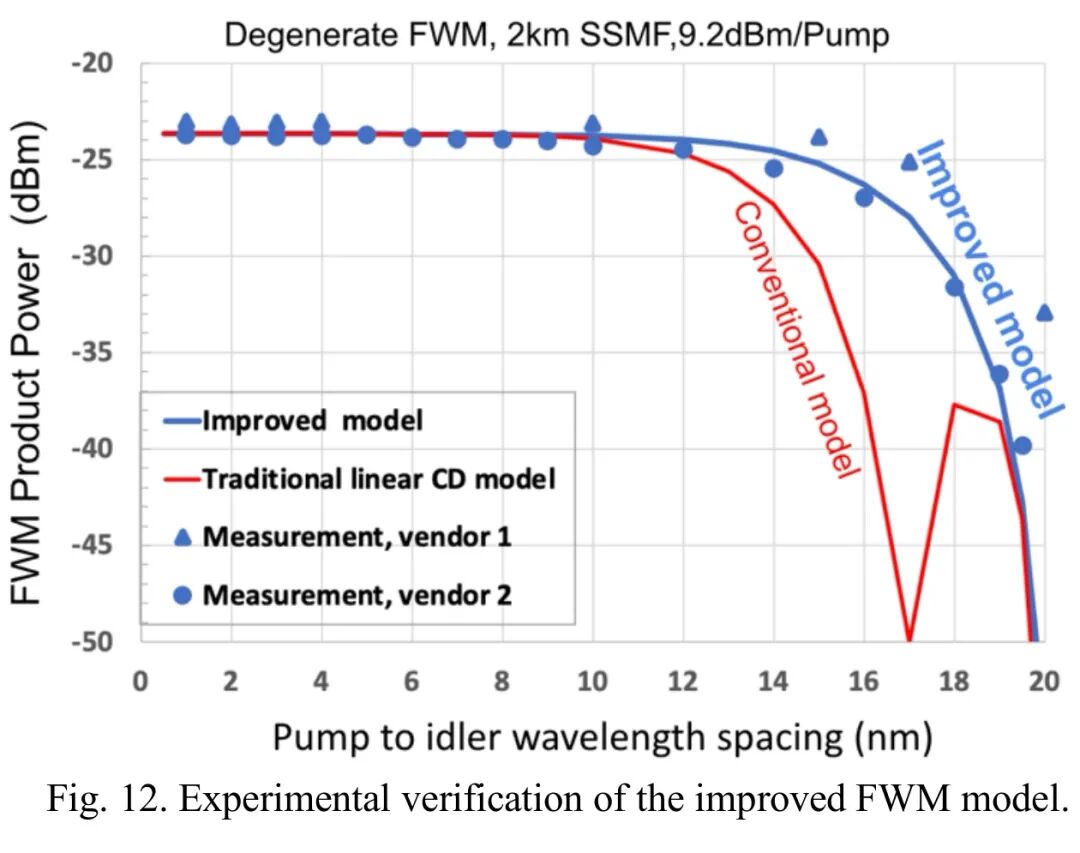

CWDM波长栅格位于SMF零色散窗口（1300-1324nm），高发射功率下FWM非线性效应显著。改进的FWM模型通过二阶色散项直接计算相位失配因子，更精准描述宽信道间隔（>10nm）下的非线性作用，实验验证表明传统线性色散模型会低估信道间隔>12nm时的FWM效应。10nm间隔的WDM8系统中，FWM串扰限制了发射功率，2km传输时最大允许发射功率仅3dBm，链路损耗预算大幅降低。

3. 链路损耗预算约束

IM-DD带宽扩展的三种方式（提升波特率、调制阶数、并行通道数）中，前两种虽成本更低，但会加剧链路损耗预算压力：波特率翻倍导致噪声带宽翻倍，信噪比（SNR）下降3dB；调制阶数提升（如PAM6较PAM4）需额外4dB SNR，且带内OI容忍度显著降低。同时，高速光电探测器（PD）响应度与跨阻放大器（TIA）输入噪声密度恶化，50Gbps PAM4升级至200Gbps PAM4时，接收OMA灵敏度下降6dB，速率每翻倍损失约3dB SNR。

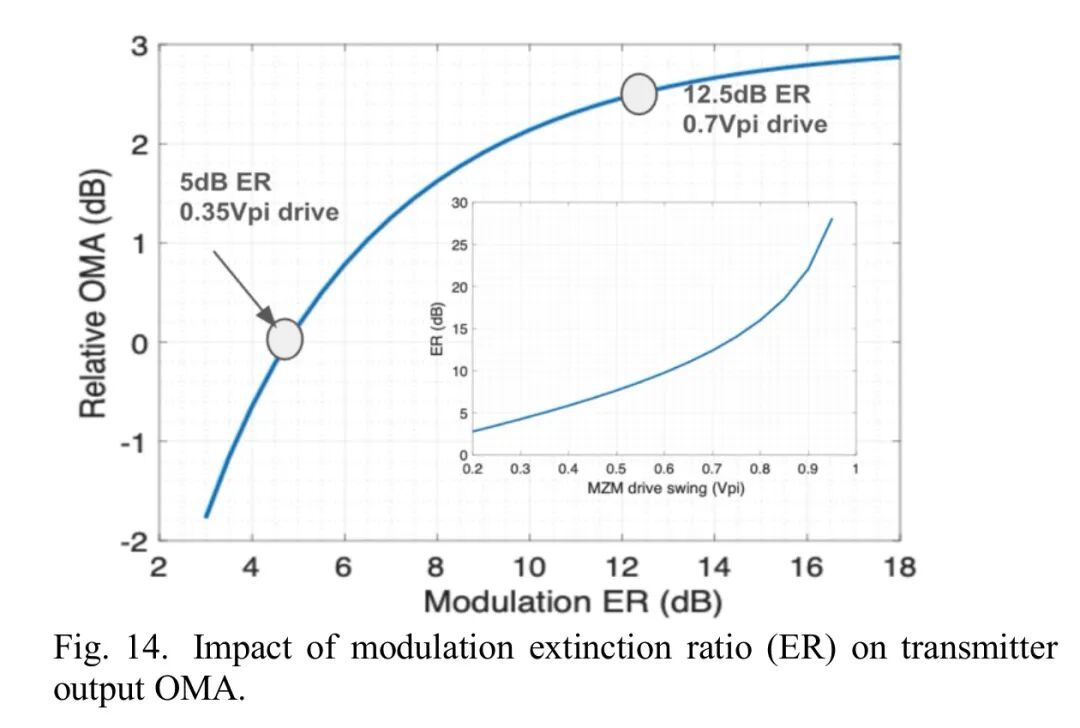

尽管可通过提升激光器功率（如O波段DFB激光器输出功率达20dBm）或调制ER（TFLN/BTO调制器将ER从5dB提升至12.5dB，OMA提升2.5dB）缓解，但受限于可靠性、功率转换效率与FWM非线性，激光器功率提升空间有限，且高ER会引入额外非线性。

4. 纠错编码与星座成形的局限性

相干系统中1dB SNR增益可直接转化为1dB链路预算提升，但IM-DD系统中仅能实现0.5dB提升；高编码增益软判决FEC虽有效，但会引入额外时延（如800G相干ZR FEC时延约1μs，而200Gbps/ lane IM-DD FEC时延<200ns），不适用于低时延场景。概率整形（PCS）在峰值功率受限的短距IM-DD系统中效果有限，难以成为带宽扩展的有效支撑。

三、相干技术：核心优势与传统4D方案的应用障碍

（一）相干技术的四大核心优势

与IM-DD技术相比，相干技术在超高速、长距离传输场景中具备根本性优势：

1. 接收灵敏度显著提升

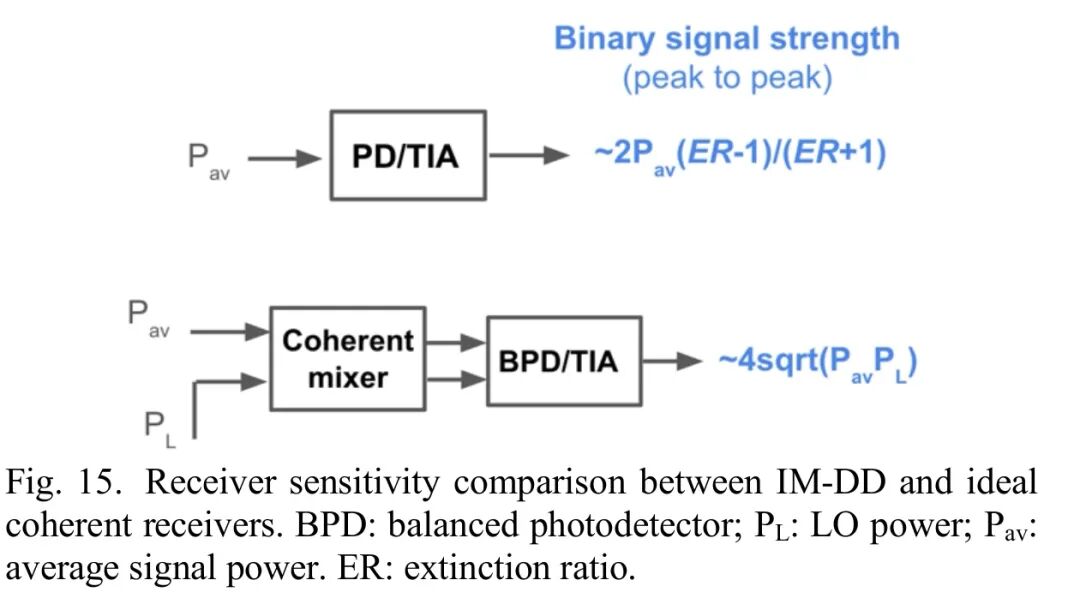

相干检测通过本地振荡器（LO）放大接收信号，理想相干接收机的功率灵敏度提升因子可达4PL/Pav（PL为LO功率，Pav为接收平均光功率），相较于完美的无限ER下的IM-DD信号，灵敏度优势明显。

2. 调制效率更高

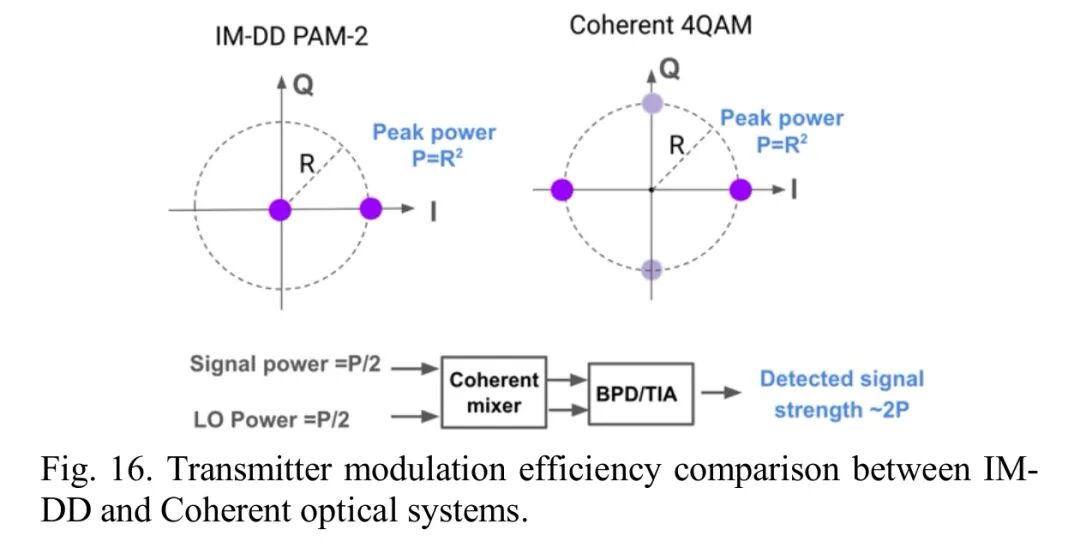

相干技术可利用光的四维特性（两个偏振态×两个正交相位），光谱效率（SE）较一维IM-DD提升4倍；同时支持光场双偏振调制，相同峰值光功率下星座点欧氏距离翻倍，进一步优化传输性能。

3. 激光功率效率优化

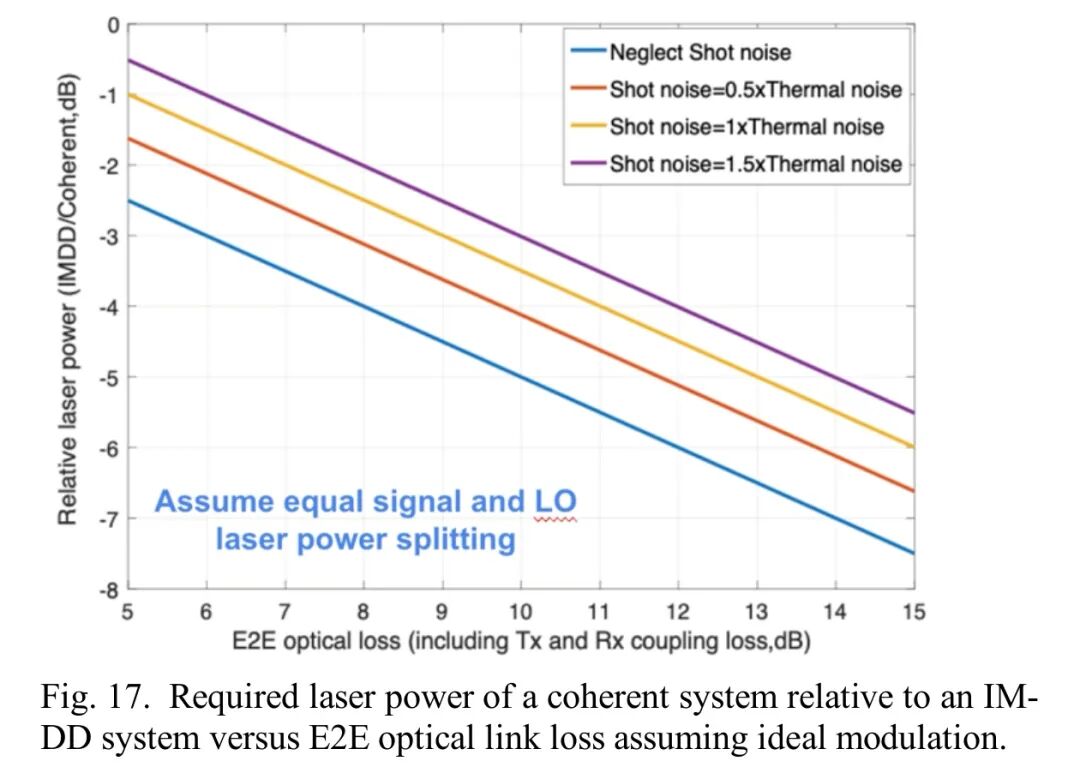

理想双偏振调制下，忽略散粒噪声与非本征插入损耗时，传输相同数据速率，相干系统所需激光功率较IM-DD系统低B/2 dB（B为端到端链路损耗）。即使考虑LO散粒噪声（与TIA热噪声相当），功率效率优势仍可达约1dB。

4. 信道损伤容忍度极强

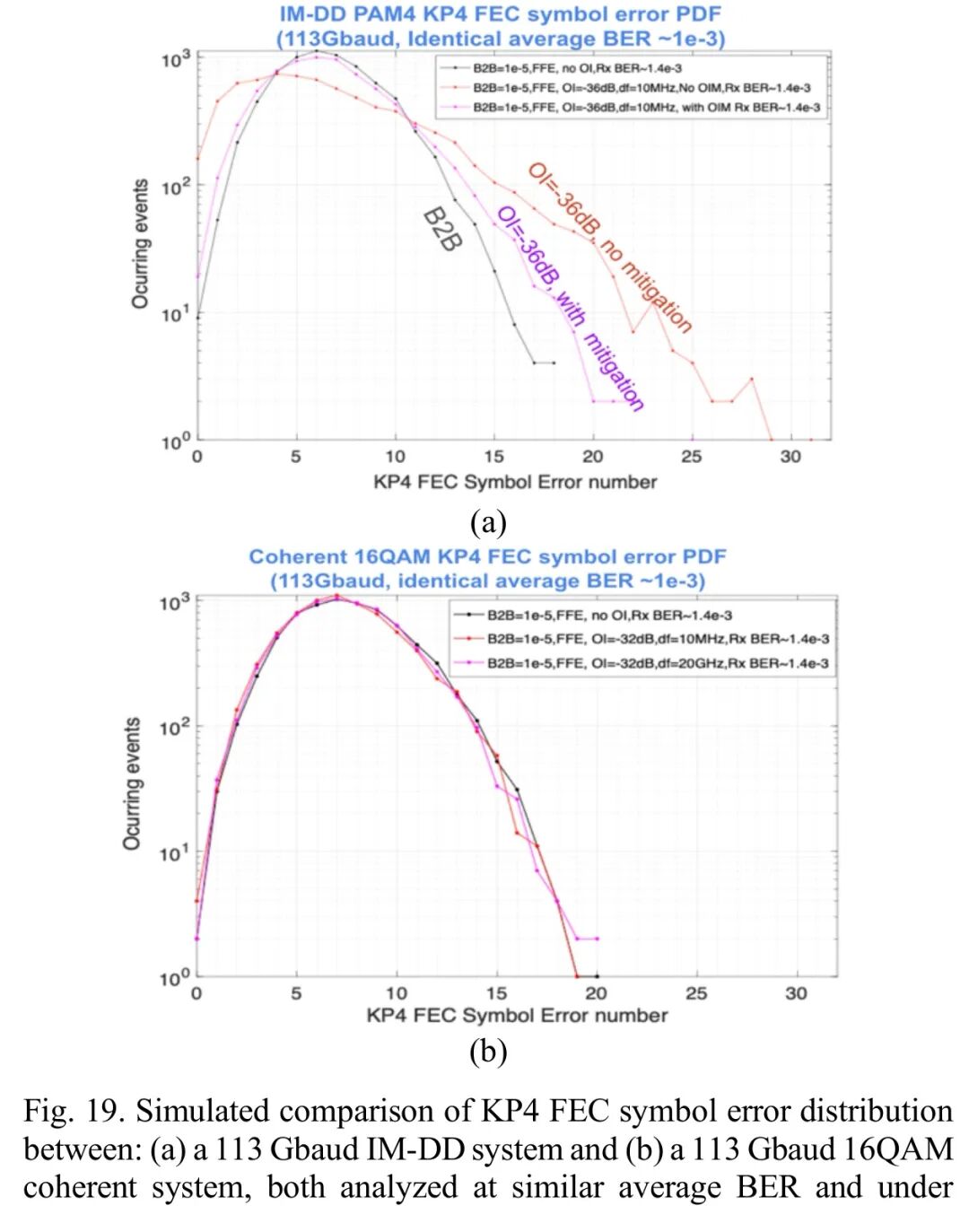

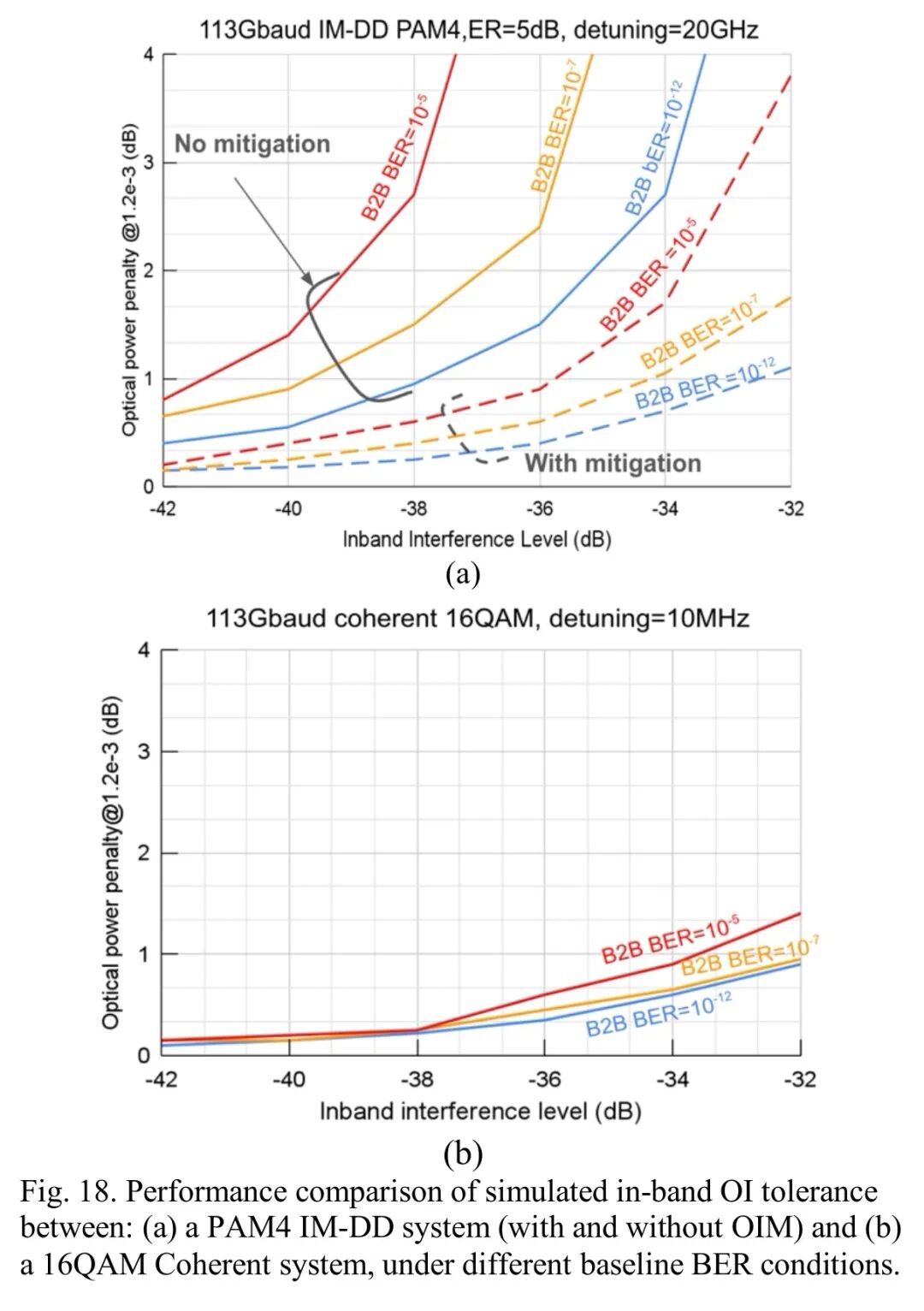

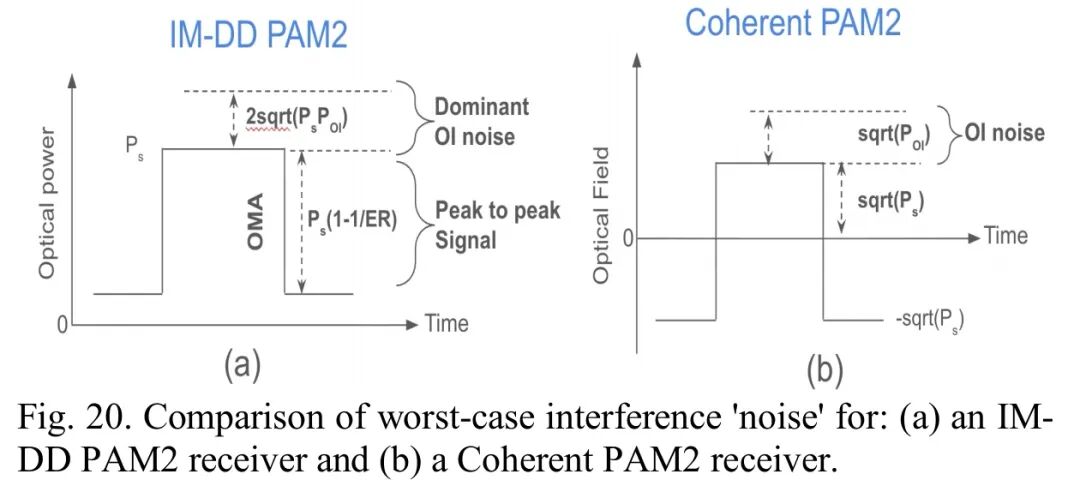

数字相干系统可通过先进DSP完全补偿CD、PMD等线性损伤；对带内OI的容忍度远超IM-DD，113Gbaud 16QAM相干系统无需额外抑制技术即可耐受-32dB OI，且无突发误码，而IM-DD系统即使开启OIM，仍存在明显误码拖尾。其本质原因是IM-DD接收机的最坏情况下干扰噪声幅度为2PsPOI，而相干接收机仅为POI，干扰抑制因子达4/(1-1/ER)²。

（二）传统4D相干技术的应用障碍

尽管优势显著，传统4D相干技术在数据中心场景中面临三大核心挑战：

1. 组件要求更为严苛

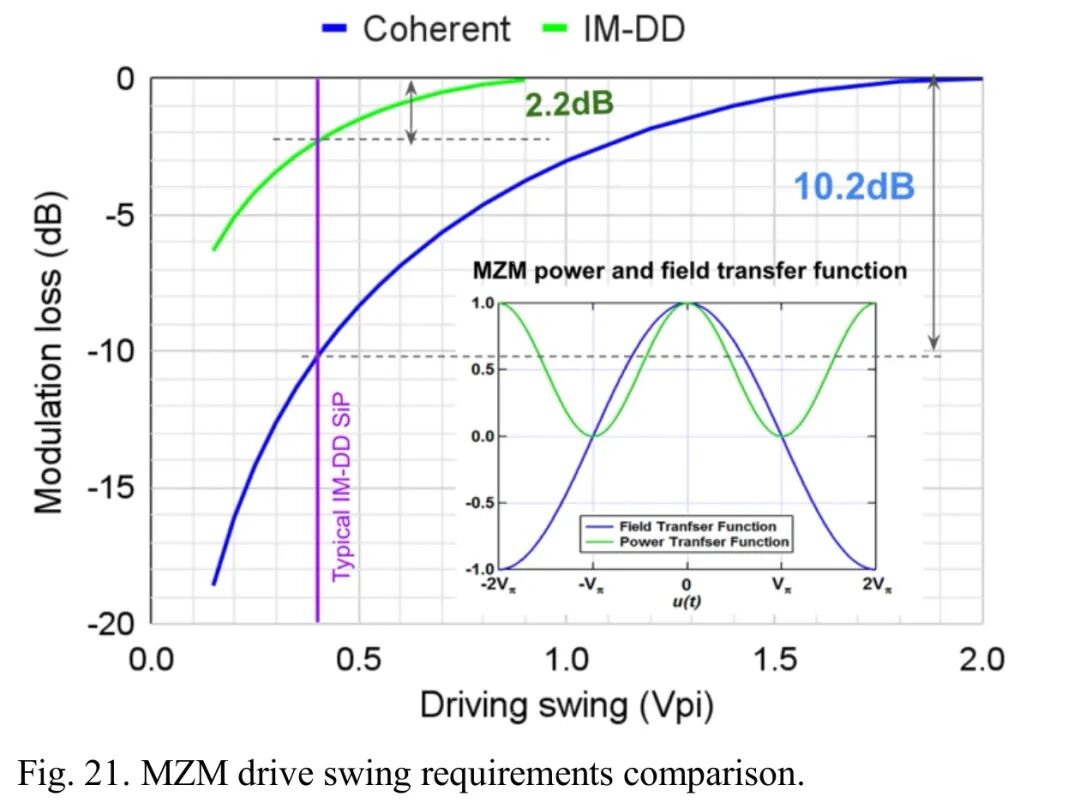

传统长距相干系统依赖窄线宽、低相位噪声的可调谐外腔激光器，即使短距场景可采用固定波长DFB激光器，仍需TEC微调波长；调制器方面，相干系统需2Vπ驱动摆幅以消除调制损耗，而IM-DD仅需1Vπ，0.4Vπ驱动下相干系统调制损耗达10.2dB，远超IM-DD的2.2dB，对低Vπ调制器技术依赖度极高。

2. DSP功耗居高不下

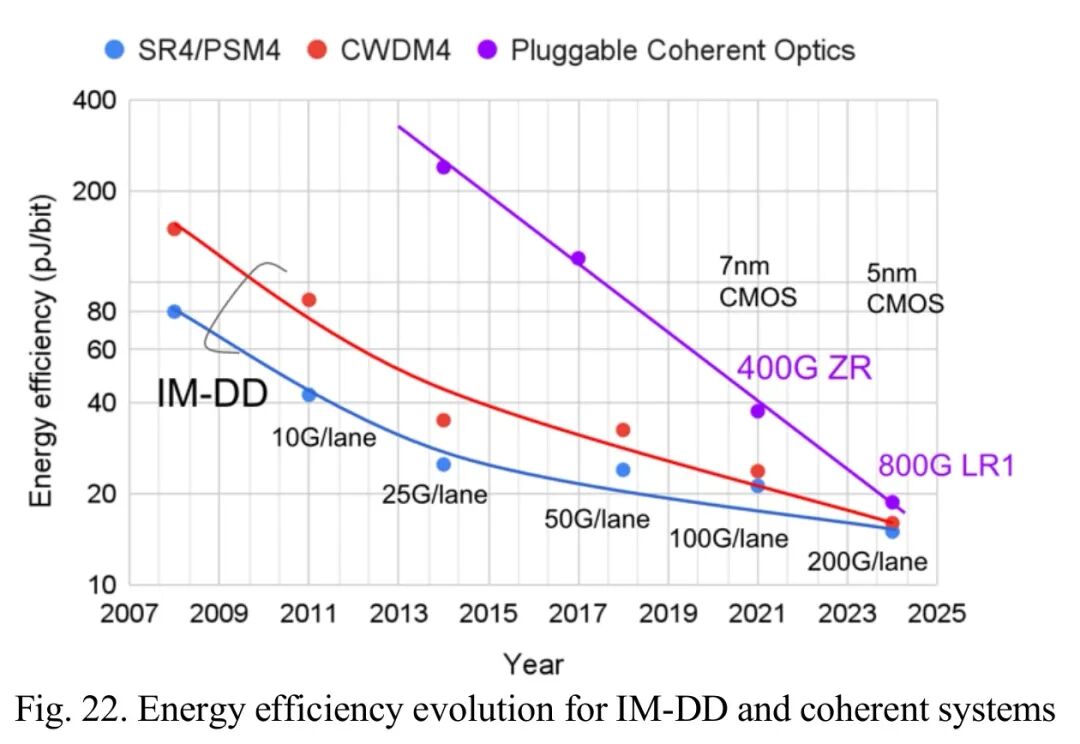

尽管近年来相干技术能效持续提升，5nm CMOS节点800G LR1相干收发器的功耗仍高于同速率IM-DD系统。相干DSP需额外集成CD、PMD补偿与相位恢复模块，且为满足过采样需求，时钟速率更高，进一步增加功耗。

3. 速率粒度不匹配数据中心需求

传统4D相干接收机需同时处理偏振与相位维度，即使传输一维调制信号（如单偏振相干PAM4），仍需4D接收架构，导致单波长最小速率为IM-DD系统的4倍，难以满足数据中心网络“按需扩展”的带宽升级需求与向后兼容性要求，在异构数据中心与园区网络中应用受限。

四、低维相干技术：数据中心场景的创新突破

为解决传统4D相干技术的局限，业界提出了多款低维相干技术，在保持相干技术核心优势的同时，实现更精细的速率粒度与更低的实现复杂度。

（一）2D自相干光学技术

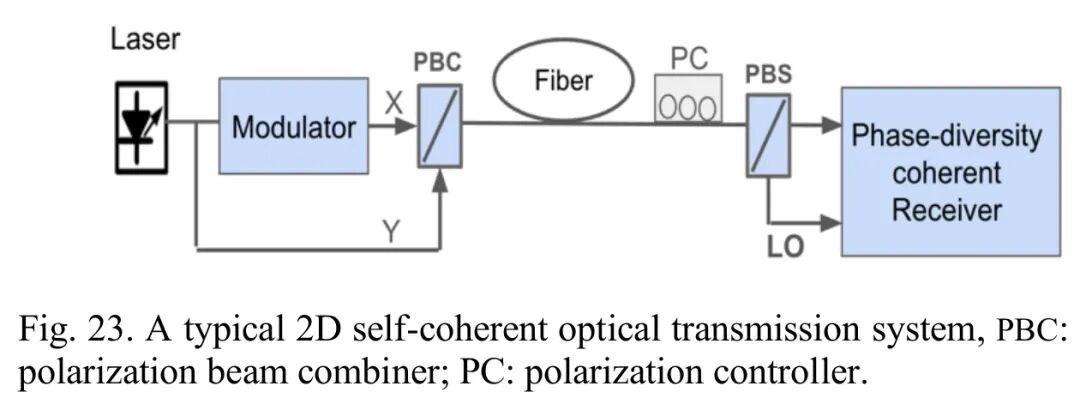

该技术通过正交偏振或单独光纤将LO从发射端传输至接收端，大幅降低激光器的频率与相位噪声要求。典型系统采用单偏振16QAM等二维调制格式，通过偏振合束器（PBC）复用信号与LO，接收端需多级无间断偏振控制器分离信号与LO，实现二维相位分集零差相干检测。其优势是速率粒度提升2倍，但LO与信号承受相同链路损耗，放大能力受限（尤其大损耗链路），且偏振控制器的鲁棒性与跟踪速度仍需实际应用验证。

（二）2D偏振折叠（PoFo）时间分集相干技术

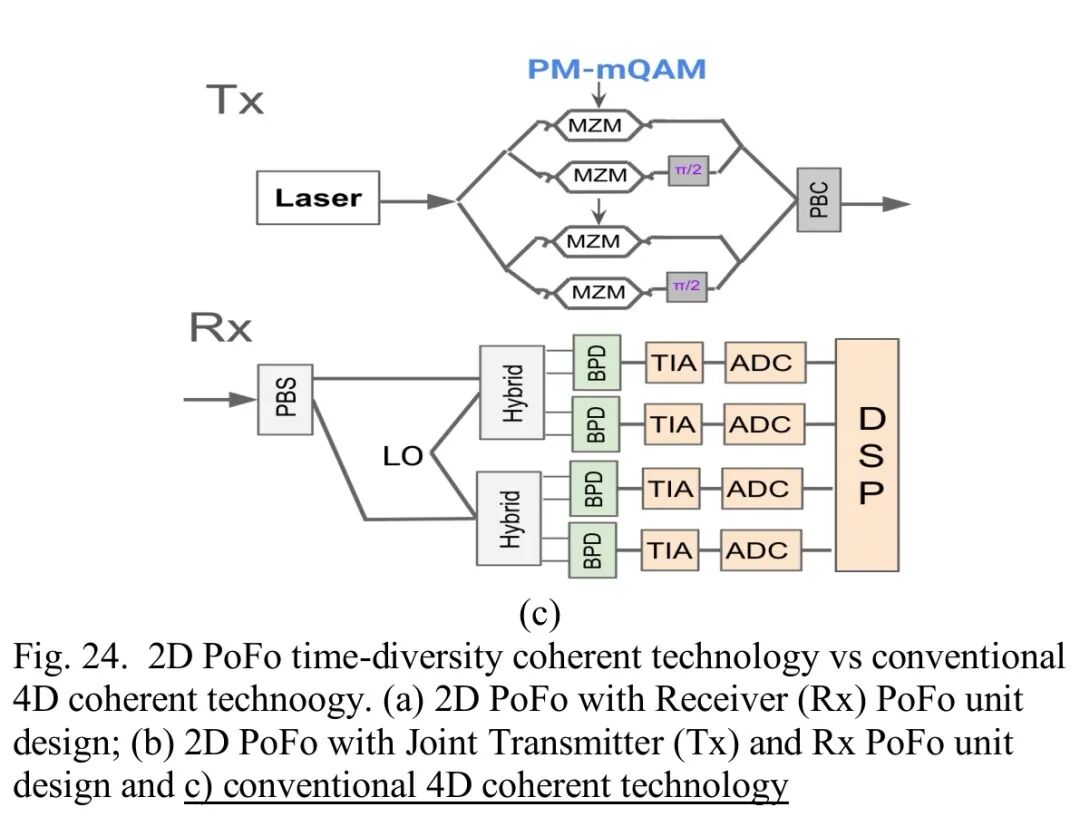

该技术的核心创新是在时域解析偏振态，无需偏振分集接收，使单偏振mQAM信号的接收组件数量减少一半。接收端PoFo单元通过偏振分束器（PBS）将信号分为X、Y偏振分量，对Y分量施加一个符号周期（T）延迟后，通过3dB耦合器与X分量重组，形成二维部分响应（PR）信号，采用1抽头最大似然序列检测器（MLSD）恢复。

改进型PoFo设计进一步优化性能：发射端在正交偏振态传输原始信号与延迟90度旋转共轭副本（源自QAM调制器未使用的输出端），接收端通过PBS选择任一偏振态，即可包含X、Y分量（时间延迟T），信号功率提升3dB。

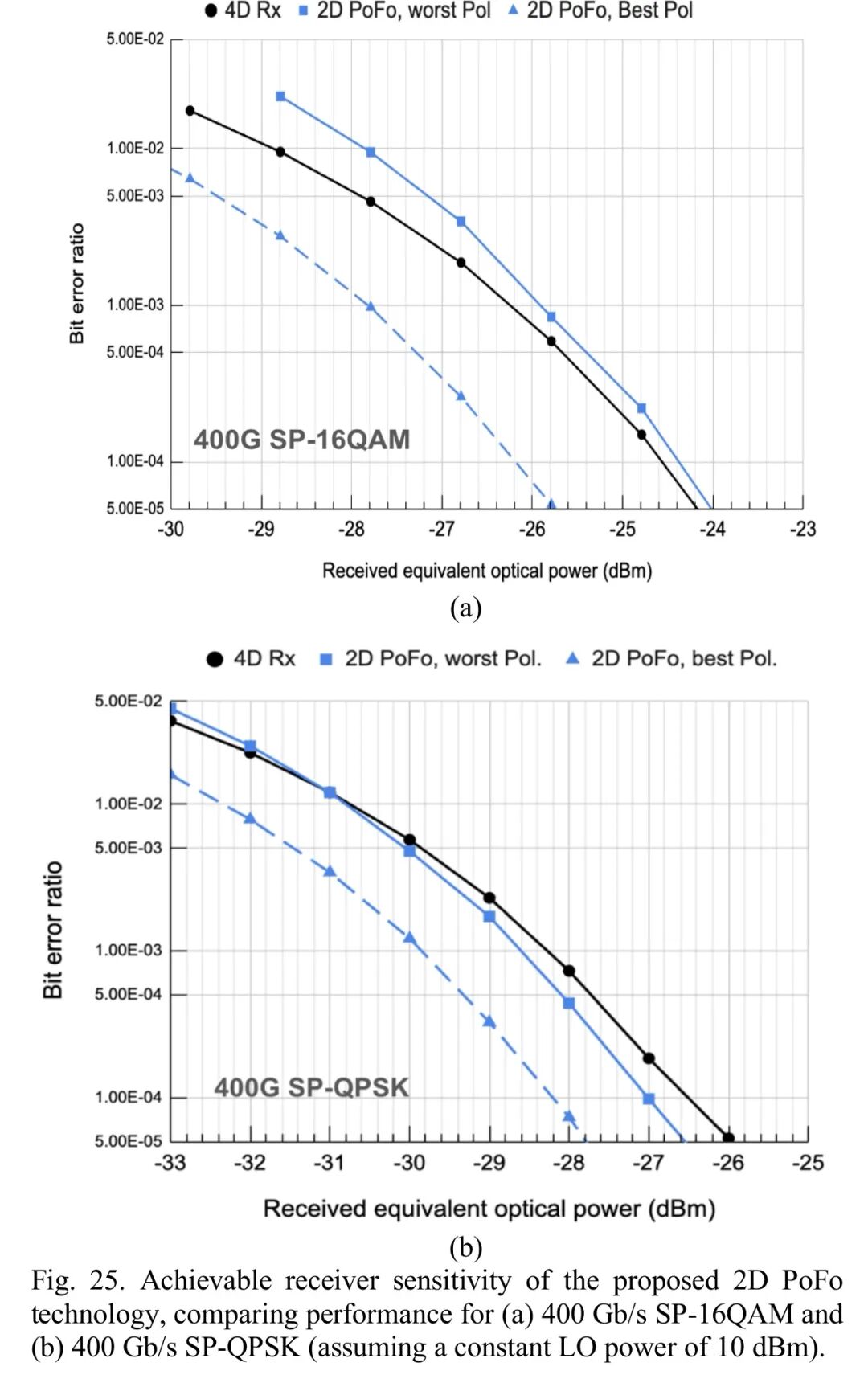

仿真结果显示，400Gbps SP-16QAM信号在最坏偏振条件下，PoFo接收机性能仅略逊于4D接收机；而SP-QPSK信号在BER<1×10⁻²时，PoFo接收机性能优于4D接收机，且组件带宽相同，核心组件（PD/TIA/ADC）数量减半。需注意的是，PR信号会增大接收机等效星座 size，降低激光相位噪声容忍度，显著PMD场景需MLSE均衡补偿。

（三）2D外差单边带（H-SSB）相干技术

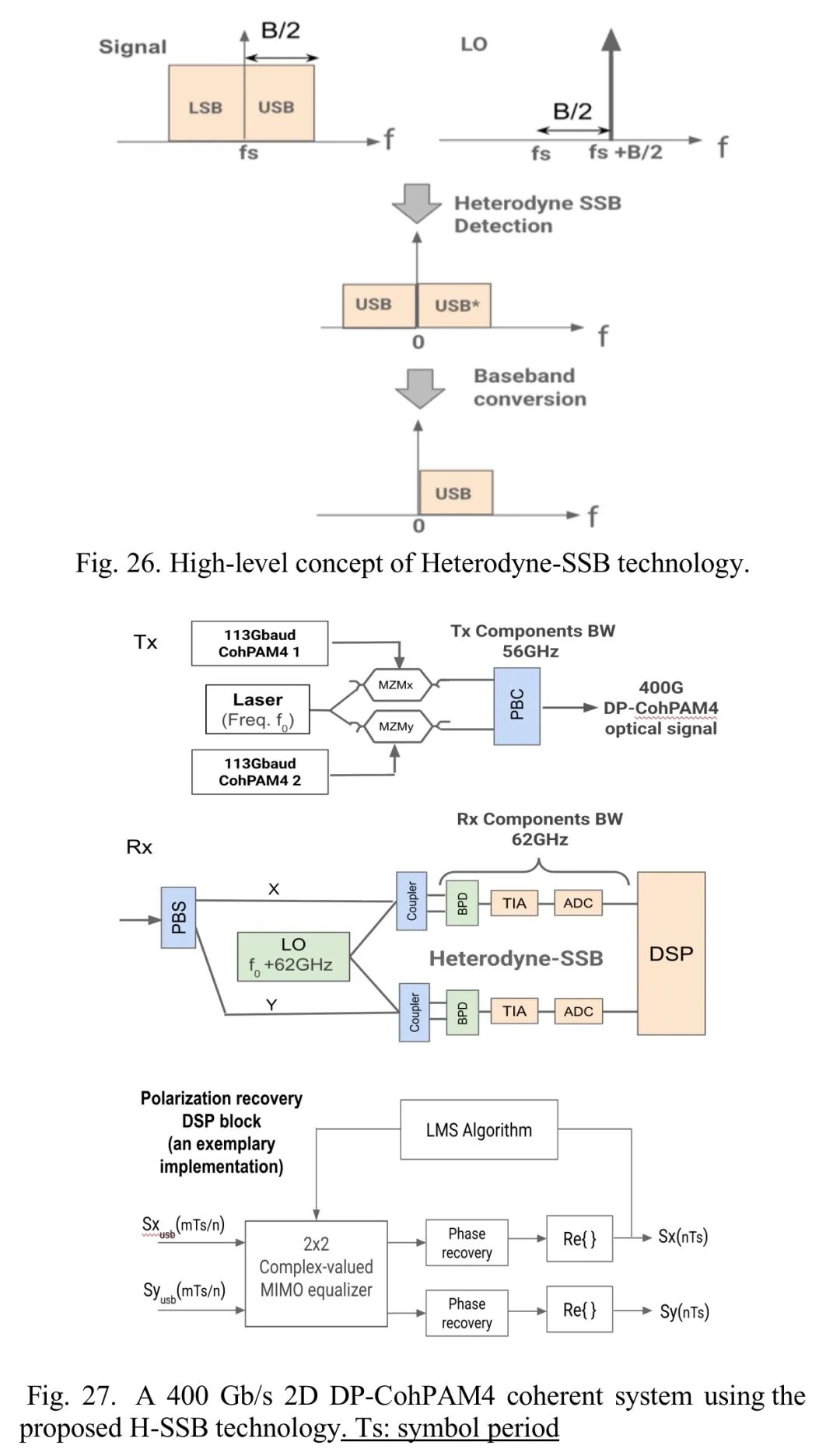

针对实数值调制信号（如相干PAMm），H-SSB技术利用上下边带的共轭特性，通过检测单一边带即可恢复完整信号，使组件带宽需求减半。其实现流程为：LO与信号引入B/2频率偏移（B为信号带宽）；接收端模拟带宽从B降至B/2，仅接收上边带（USB）及其镜像；将USB信号下变频至基带，通过2×2 MIMO均衡器实现偏振跟踪与PMD补偿，结合数字导频与块盲相位搜索（BPS）算法完成载波相位恢复。

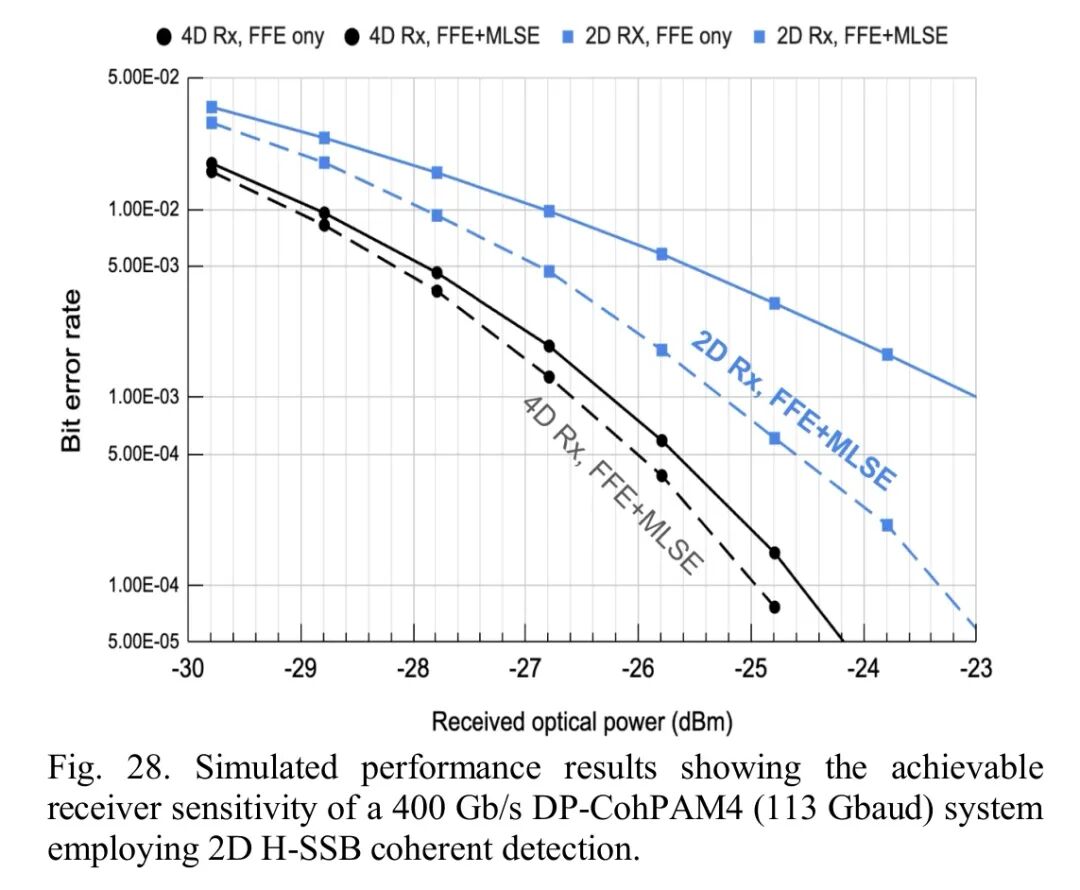

400Gbps DP-CohPAM4系统仿真验证显示，采用FFE+1抽头MLSE均衡时，H-SSB接收机较4D接收机仅存在1dB代价，而核心组件数量减半。尽管H-SSB仅利用1/4信号功率（SNR下降6dB），但通过减少信号与LO的分路次数（2路vs 4D的4路），检测信号功率提升4倍，且LO功率翻倍抵消部分散粒噪声影响。此外，DP-CohPAM4无I/Q合束器的3dB插入损耗，较SP-mQAM多3dB发射功率冗余，更适用于链路预算受限的无放大数据中心互联场景。

（四）1D PoFo-H-SSB相干技术

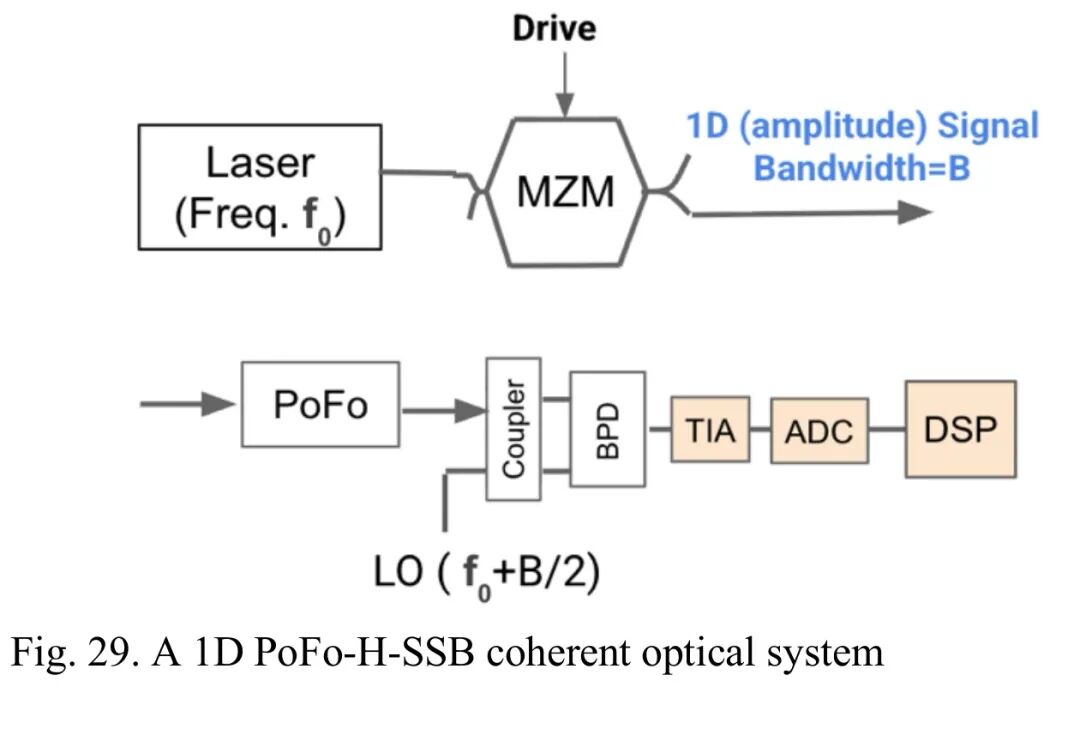

该技术结合PoFo偏振解析与H-SSB相位解析，追求极简的一维收发架构。理论上可通过2抽头MLSE恢复CohPAM4信号，但仿真显示最坏偏振条件下部分响应代价高达7dB，性能损失严重。未来可通过数字子载波QAM调制格式优化，仅需1抽头MLSE即可恢复信号，或探索Alamouti空时编码与外差检测结合方案，但后者需加倍发射端组件（DAC、驱动、调制器），权衡成本与性能。

五、结论：技术抉择与未来展望

IM-DD技术凭借成熟的产业链与低成本优势，在TFLN/BTO低Vπ调制器、2nm CMOS DSP等技术支撑下，有望实现400Gbps/ lane速率突破，但传输距离受限（<1km），且需通过提升发射功率或调制ER缓解链路损耗预算压力。对于传输距离>1km、尤其是>2km的400Gbps/ lane及未来更高速率场景，相干技术成为必然选择。

传统4D相干技术虽性能强劲，但速率粒度粗、功耗高，难以适配异构数据中心与园区网络的向后兼容及“按需扩展”需求。2D PoFo时间分集、2D H-SSB等低维相干技术通过创新架构设计，在保持相干技术核心优势的同时，实现了更精细的速率粒度、更低的组件复杂度与功耗，有效解决了传统相干技术的应用障碍，成为异构数据中心网络的理想候选方案。

未来，光通信技术的演进将呈现“IM-DD与相干技术协同发展”的格局：短距低带宽场景仍以IM-DD为主，长距高速场景则由低维相干技术主导。后续需进一步优化低维相干技术的相位噪声容忍度、偏振跟踪鲁棒性与功耗效率，推动其在超大规模数据中心与广域园区网络中的规模化应用，为AI、云计算等算力密集型应用提供坚实的光互连支撑。
