【ArcGIS微课1000例】0082：地震灾害图件制作之DEM晕渲图（山体阴影效果）

【摘要】：本文以甘肃积石山6.2级地震为例，详细介绍了基于DEM数据制作山体阴影晕渲图的方法。通过加载12.5米分辨率DEM数据，利用ArcGIS软件的山体阴影功能生成地形晕渲效果，并演示了图例制作与地图整饰过程，最终完成了一幅包含震中位置、高程分级和地形特征的专业晕渲图。实验数据可通过订阅专栏获取，为地震区域地形可视化提供了实用技术方案。

一、效果展示

基于数字高程模型制作的山体阴影晕渲图如下所示：

在这里插入图片描述

二、实验数据

本试验所需要的数据包括：

1. 震中位置矢量数据 2. 震中100扩展范围矢量数据 3. 12.5米分辨率DEM栅格数据

数据获取方式：订阅专栏，获取专栏内所有文章阅读权限及数据包。

三、晕渲图制作

1. 晕渲效果制作

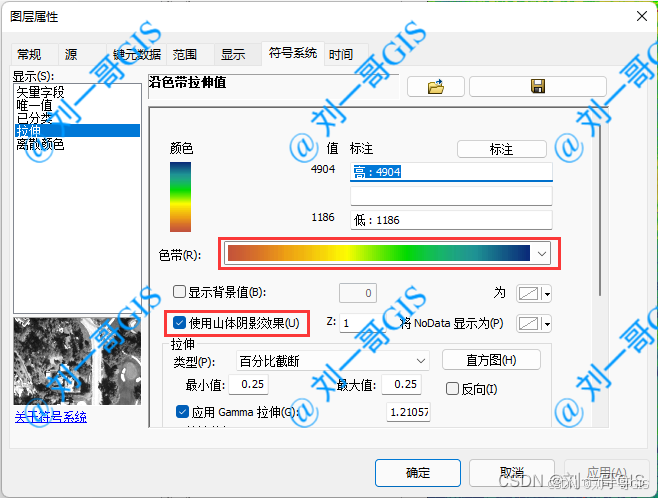

打开软件，加载实验数据，在DEM图层上双击，打开图层属性，点击拉伸显示，选择一个表示高程的色带，勾选【使用山体阴影效果】，点击确定，完成晕渲图的制作。山体阴影效果制作有多种方法，详细介绍可参考以下文章：

参考阅读：【ArcGIS微课1000例】0044：ArcGIS使用山体阴影显示DEM的3种方法

在这里插入图片描述

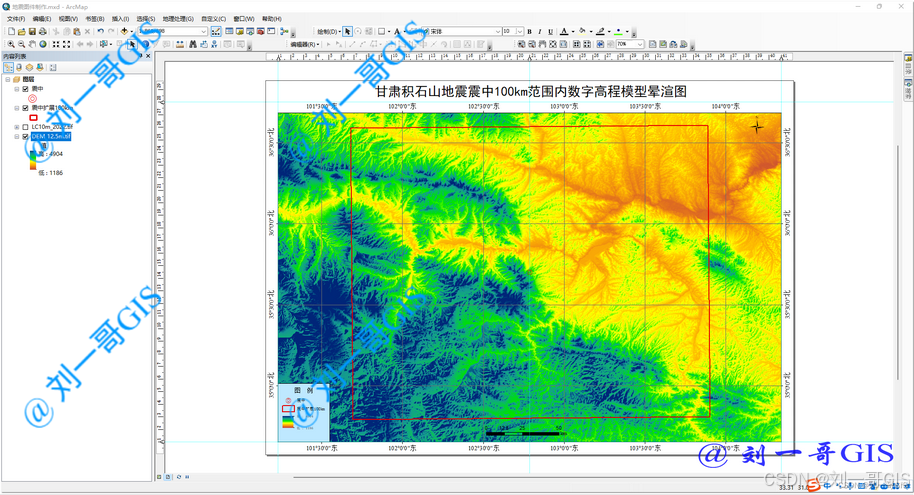

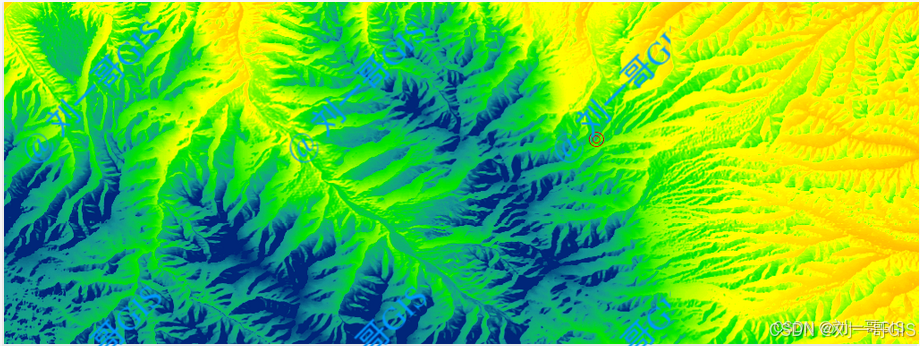

局部晕渲效果：

在这里插入图片描述

2. 图例制作

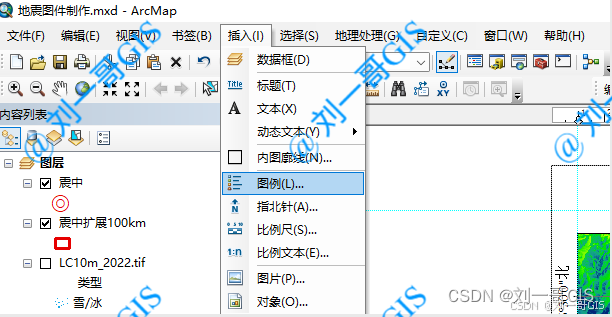

下面讲解图例的制作，点击插入→图例。

在这里插入图片描述

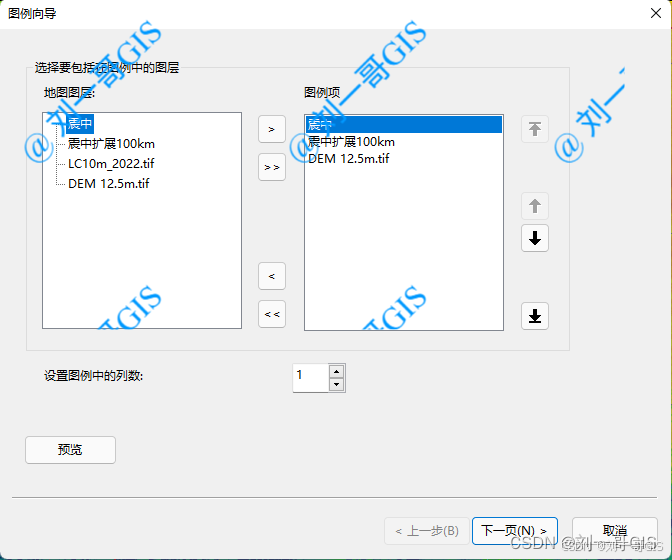

选择需要参与图例的三个数据，点击下一页。

在这里插入图片描述

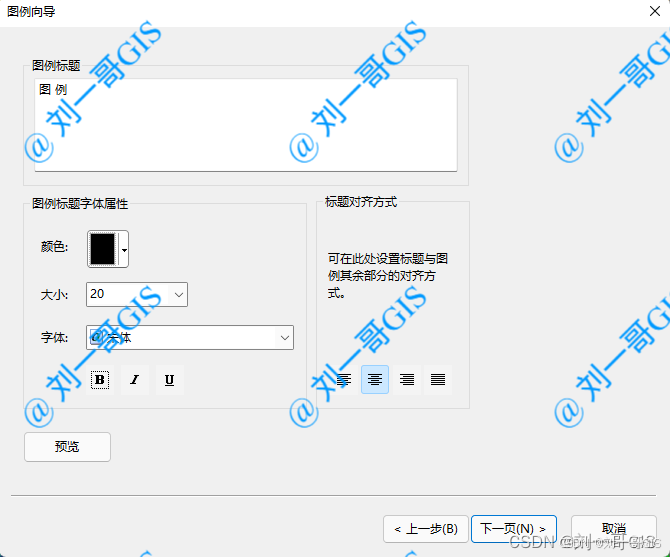

对齐方式设为居中，不加粗，图例两字中间加空格，字体颜色啥的默认。

在这里插入图片描述

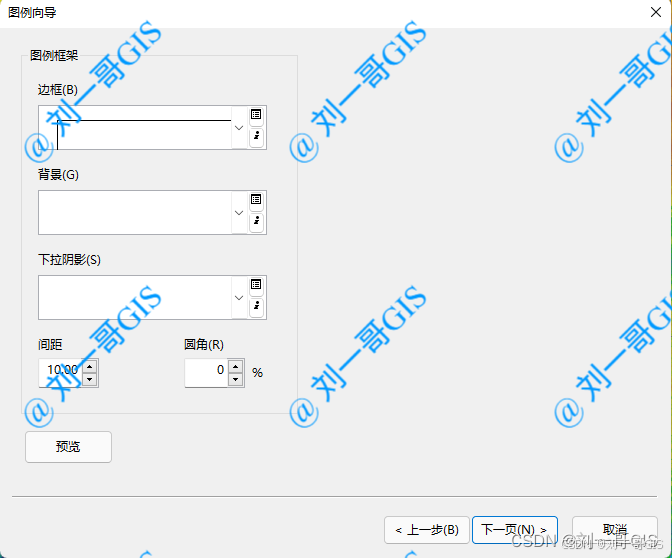

选择以个边框，背景，间距为10，点击，直到完成。

在这里插入图片描述

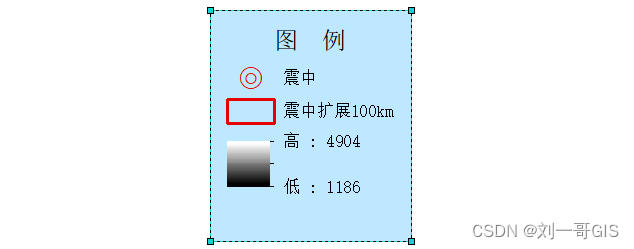

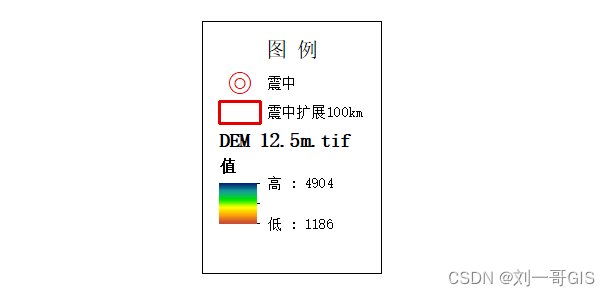

初始生成的图例如下所示：

在这里插入图片描述

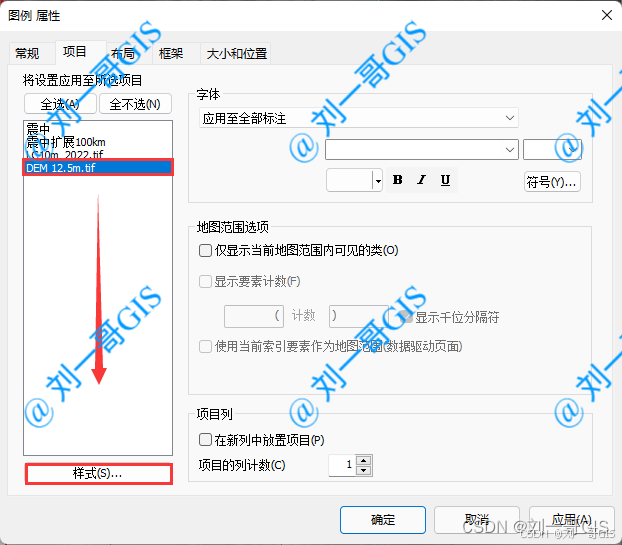

下面进行DEM图例项的修改。选中图例右键→属性，切换到项目选项卡，选中dem图层，点击下方的样式。

在这里插入图片描述

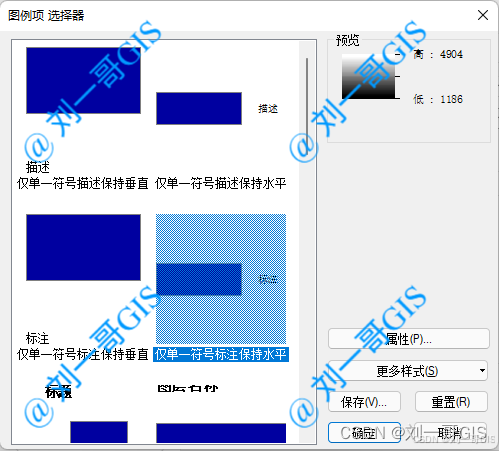

选择【仅单一符号标注保持水平】，点击确定。

在这里插入图片描述

修改后的图例如下：

在这里插入图片描述

3. 其他整饰

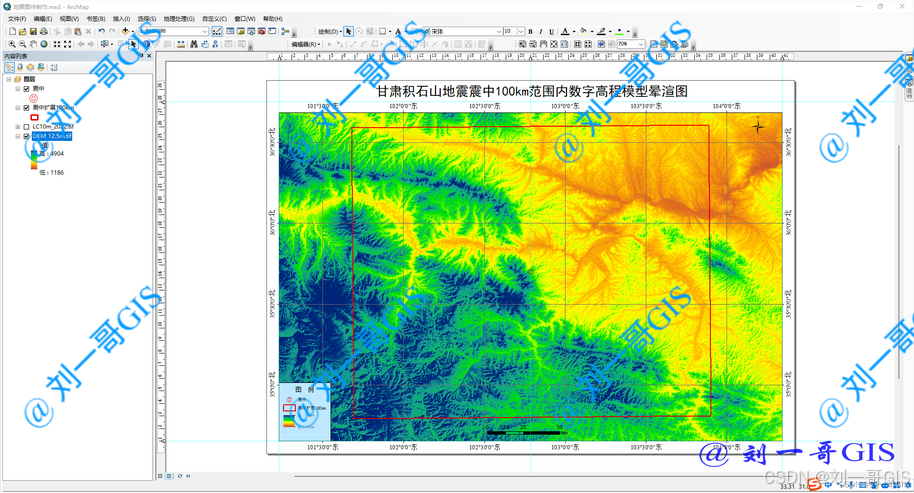

切换到布局视图，接下来可以添加经纬网、图名、比例尺、指北针了，在此不再赘述，最终效果如下：

在这里插入图片描述

本文到此结束。
