在蓝牙音频的世界里，A2DP（Advanced Audio Distribution Profile）协议负责将美妙音乐从手机传输到耳机或音箱。而支撑这一音频流稳定、高效传输的核心底层协议之一，便是 AVDTP（Audio/Video Distribution Transport Protocol）。AVDTP协议栈中，Media Transport Channel 承载着压缩后的音频数据，其传输单元称为 Media Packet。理解其结构对于蓝牙音频开发、调试和性能优化至关重要。本文将深入剖析AVDTP Media Packet的结构，重点关注其报文头（Media Packet Header）和有效载荷（Media Payload）。

一、AVDTP 协议背景与传输机制

1.1 AVDTP 协议定位与发展历程

AVDTP 是蓝牙核心规范中定义的传输层协议，首次出现在蓝牙 1.2 版本中，随着蓝牙技术演进不断优化。位于 L2CAP（逻辑链路控制与适配协议）之上，为上层音视频应用（如 A2DP、AVRCP）提供面向连接的媒体流传输服务。与 SDP（服务发现协议）、RFCOMM（串口仿真协议）等其他蓝牙协议不同，AVDTP 专门针对音视频数据的实时传输需求设计，具有以下核心特点：

• 双信道架构：分离信令通道与媒体通道，控制命令与实际音视频数据独立传输
• 实时性优化：采用类似 RTP 的时间戳机制解决播放同步问题
• QoS 支持：通过序列号、丢包检测等机制实现流量控制与错误恢复
• 多格式兼容：支持 SBC、AAC、MP3 等多种音视频编码格式

1.2 媒体通道与信令通道的协同工作

AVDTP 协议采用独特的双信道传输机制：

• 信令通道(Signaling)：通过 L2CAP 的固定信道 ID（0x0040）传输控制命令，负责建立、配置、维护和释放流媒体传输信道。使用L2CAP的PSM=0x0019。处理命令如Discover, GetCapabilities, SetConfiguration, Open, Start, Close, Abort等。
• 媒体通道：动态分配 L2CAP 信道（通常为 0xA040）传输实际音视频数据

这种分离设计带来显著优势：

• 控制命令与媒体数据互不干扰，提升系统稳定性
• 媒体通道可根据带宽动态调整传输参数，不影响信令交互
• 支持单向流（如音频播放）和双向流（如视频会议）场景

1.3 AVDTP 与 RTP 协议的渊源与差异

AVDTP Media Packet 的头部设计借鉴了 RTP（实时传输协议）的核心思想，但针对蓝牙链路特性做了适应性修改：

这种设计使得 AVDTP 能够在蓝牙有限的带宽和延迟条件下，实现接近 RTP 的音视频传输质量。

1.4 Media Packet 整体结构概览

一个完整的AVDTP Media Packet由两部分组成：

 _________________________________________________________________________
|                                                                         |
|                         Media Packet Header                             |
| (Fixed 12 bytes + Optional Extension + Optional CSRC Identifiers)       |
|_________________________________________________________________________|
|                                                                         |
|                                                                         |
|                         Media Payload                                   |
| (One or more Fragmented Audio Frames / Audio Frames)                    |
|                                                                         |
|_________________________________________________________________________|

1. Media Packet Header (媒体报文头)：包含控制、同步、序列、时间戳等信息，用于接收端正确重组和解码音频流。其结构基于 RTP (Real-time Transport Protocol) Header (RFC 3550) 的精简和适配。
2. Media Payload (媒体有效载荷)：承载实际的压缩音频数据。其内容取决于配置阶段协商的音频编码格式（如SBC, AAC, aptX, LDAC）以及分包策略。

二、AVDTP Media Packet Header 详解 (12字节基础头)

AVDTP Media Packet 的头部是整个报文的控制中枢，包含了确保音视频正确传输与解码的关键信息。

AVDTP Media Packet Header的核心是RFC 3550定义的12字节RTP头部，并可能包含扩展字段。以下是其二进制布局和每个字段的详细解释：

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|  CC   |M|     PT      |       Sequence Number         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           Timestamp                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           SSRC Identifier                     |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

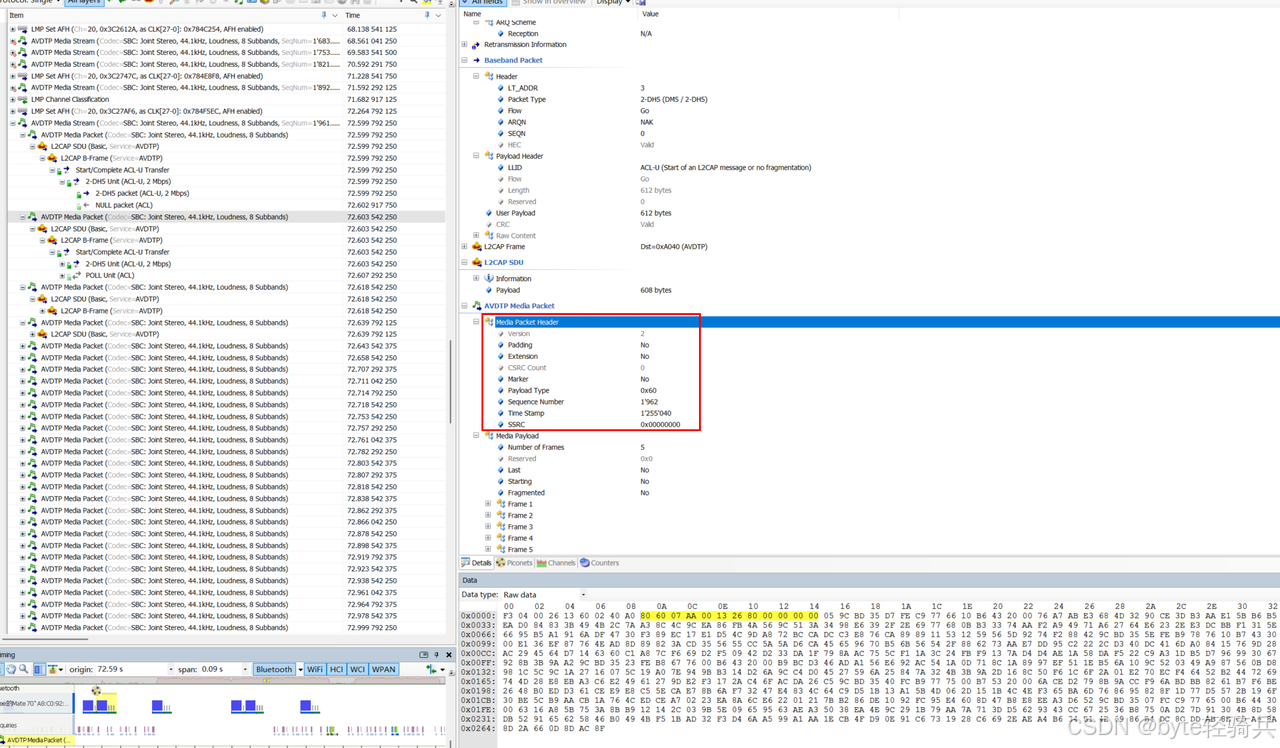

Media Packet Header：

2.1 版本与协议控制字段

头部的第一个字节包含了协议版本和基本控制信息：

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V|P|X|  CC   |M|     Payload Type     |       Sequence Number         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

1. V (Version - 版本 - 2 bits): 固定为 10（二进制），表示版本2（RTP Version 2）。这是AVDTP强制使用的版本。

2. P (Padding - 填充指示 - 1 bit):指示Media Packet的末尾是否包含填充字节（Padding Bytes）。

• 0：无填充。
• 1：有填充。最后一个填充字节指示整个填充区域的大小（包含自身）。在蓝牙音频中，为了效率，通常设置为0（无填充）。

3. X (Extension - 扩展指示 - 1 bit): 指示在固定12字节头部之后是否存在头部扩展（Header Extension）。

• 0：无扩展。
• 1：有扩展。AVDTP规范定义了一个可选的扩展用于携带媒体载荷的分片信息（Fragmentation Information）。这是蓝牙音频中非常关键的一个扩展！

4. CC (CSRC Count - CSRC标识符计数 - 4 bits):

• 指示在固定头部之后、SSRC之前存在的贡献源标识符（Contributing Source Identifiers - CSRC） 的数量。
• CSRC用于标识对媒体流有贡献的源（如混音器）。在典型的点对点蓝牙音频传输（手机->耳机）中，这个值通常为0。

5. M (Marker - 标记位 - 1 bit):

• 其含义由Payload Type（PT）定义，或在配置文件（如A2DP）中约定。
• 在A2DP中，M位通常被用来指示一个媒体报文包含了一个完整的音频帧（Audio Frame）的结束。这对于解码器开始解码一个完整的帧至关重要，尤其是在音频帧被分割到多个Media Packet传输时。1通常表示“此包包含一个音频帧的结束”。

6. PT (Payload Type - 负载类型 - 7 bits):

• 标识Media Payload中内容的格式。在AVDTP中，此字段的值在SetConfiguration命令期间协商确定。
• 它不是直接对应编码格式（如SBC=0），而是对应在Service Category = Media Codec的Capabilities中配置的特定媒体载荷格式描述。接收端根据此PT值知道如何解析Payload。例如，SBC编码的PT值可能被协商为96（动态范围），但具体值由两端协商确定。

2.2 序列号与时间戳机制

头部接下来的 6 字节构成了 AVDTP 的核心同步机制：

1. Sequence Number (序列号 - 16 bits): 每发送一个Media Packet，序列号递增1（模65536）。

• 核心作用：接收端用于检测丢包（Packet Loss）和包乱序（Packet Reordering）。
• 接收端维护一个期望的下一个序列号。如果收到的包序列号不是期望值，则检测到丢包或乱序。丢包会导致音频中断或杂音，是影响蓝牙音频质量的关键因素。
• 示例：若连续包序列号为 0x1234 和 0x1236，表明中间包 0x1235 丢失

2. Timestamp (时间戳 - 32 bits): 反映媒体载荷中数据代表的“播放时刻”的采样时刻。

• 单位：由编码格式和配置决定。对于SBC，单位通常是SBC帧的数量（每个SBC帧包含多个PCM采样点）。例如，如果配置为44.1kHz, 双通道, 16bit，一个SBC帧可能包含128个左右声道的采样点对。时间戳T通常表示载荷中第一个音频采样（或SBC帧）的采样时刻。
• 时钟频率：时间戳的递增速率等于编码格式的采样时钟频率（Sampling Clock Frequency）。例如，对于44.1kHz的SBC流，时间戳的增量单位对应于1 / 44100秒。如果发送一个包含n个SBC帧的包，时间戳应增加n。
• 核心作用：与序列号一起，实现接收端的播放时序控制（Jitter Buffer） 和音视频同步（虽然A2DP主要是音频）。接收端根据时间戳确定数据应该在什么时间播放，缓冲一定量的数据以对抗网络抖动（Jitter），并按正确的时间间隔将数据送给解码器。
• 示例：8kHz 音频中，1 单位 = 125μs；44.1kHz 音频中，1 单位≈22.7μs

2.3 信源标识符与混音支持

头部最后 4 字节为信源标识符：

SSRC Identifier (同步源标识符 - 32 bits): Synchronization Source Identifier。唯一标识一个媒体流的源。

• 在蓝牙点对点连接中，通常由流的发起方（如手机）在SetConfiguration或Open命令期间生成并告知接收方（如耳机）。
• 作用：在多点传输或混音场景中区分不同的流源。在点对点A2DP中，主要用于标识唯一的音频流。

CSRC (Contributing Source)：可选字段，每个 CSRC 占 4 字节，最多 15 个

• 作用：在多信源混音场景中，记录参与混音的所有信源 SSRC
• 示例：视频会议中多个麦克风的音频流通过 CSRC 列表合并

2.4 Media Packet Header 扩展 (X=1时)

当基础头部的X位设置为1时，表示存在一个头部扩展。AVDTP规范定义了一种特定的扩展格式，其主要目的是携带媒体载荷的分片信息（Fragmentation Information）。这对于处理一个音频帧（Audio Frame）被分割到多个Media Packet 的情况至关重要。

AVDTP定义的头部扩展结构：

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     0xBE     |     0xDE     |         length=1 (0x0001)       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|F|   Reserved  |      Number of Fragments (NF)     | Frame Cnt|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

1. 前16位 (0xBE, 0xDE)：这是一个固定的幻数（Magic Number），标识这是一个AVDTP定义的扩展。0xBEDE。

2. Length (16 bits)：指示后面跟随的扩展数据（以32位字为单位）的长度。对于AVDTP的分片扩展，这个值固定为 0x0001（表示后面有1个32位字，即4字节的扩展数据）。

3. 扩展数据 (32 bits)：

• F (Fragmentation Type - 1 bit):
  • 0：媒体载荷包含一个完整的音频帧。
  • 1：媒体载荷包含一个音频帧的一个分片。
• Reserved (7 bits)：保留位，必须设置为0。
• Number of Fragments (NF - 10 bits)：
  • 当F=0时：此字段必须为0。
  • 当F=1时：此字段指示原始完整音频帧被分成了多少个分片（Fragments）。值范围1到1023（虽然实际值至少为2才有分片意义）。
• Frame Count (帧计数 - 8 bits)：
  • 一个循环计数器，用于唯一标识属于同一个原始音频帧的所有分片。发送方在开始传输一个新的音频帧时递增此计数器（模256）。
  • 核心作用：接收端通过相同的Frame Count值，将属于同一个音频帧的不同分片（分布在不同的Media Packet中）关联起来，进行重组。Sequence Number用于标识包，Frame Count用于标识帧分片。

分片处理流程举例： 假设一个较大的音频帧需要分成3个Media Packet传输。 1. Packet 1 (第一个分片):

• X=1, F=1, NF=3, Frame Count = N
• M=0 (因为不是帧的结束)
• Payload: Frame Part 1

2. Packet 2 (中间分片):

• X=1, F=1, NF=3, Frame Count = N (与Packet 1相同！)
• M=0
• Payload: Frame Part 2

3. Packet 3 (最后一个分片):

• X=1, F=1, NF=3, Frame Count = N (与Packet 1, 2相同！)
• M=1 (标记这是该帧的最后一个分片/包)
• Payload: Frame Part 3

接收端根据相同的Frame Count = N将这三个Packet的Payload按顺序组合起来，还原成完整的音频帧。M=1指示组合完成，可以提交给解码器。Sequence Number用于确保这三个包按顺序到达（或检测丢包）。

三、AVDTP Media Payload 编码格式解析

Media Payload包含实际的压缩音频数据。其结构和内容完全取决于在AVDTP SetConfiguration阶段协商确定的音频编码格式（SBC, AAC, aptX, LDAC等）以及分片情况。

1. 无分片 (X=0 或 X=1且F=0)：

• Payload包含一个或多个完整的音频帧（Audio Frames）。
• 帧的数量取决于编码器的输出、配置的Media Payload Max Size（在SetConfiguration中协商）以及发送方的打包策略（如积累几个小帧发一个大包）。
• 每个音频帧的格式严格遵循相应编解码器的规范。例如：
  • SBC：帧以Syncword（通常是0x9C）开始，后面是帧头、音频数据、填充位（可选）和CRC（可选）。
  • AAC：可能是ADTS头 + AAC帧数据，或者根据配置的传输格式（如LATM/LOAS）。
  • aptX / aptX HD：数据块结构。
  • LDAC：特定的帧结构和可选的帧头。
  • M位的作用：如果Payload包含多个帧，M位通常标记Payload中最后一个帧的结束。如果Payload只包含一个帧，M位标记该帧的结束。

2. 有分片 (X=1且F=1)：

• Payload包含一个原始音频帧的一个连续分片（Fragment）。
• 这个分片就是原始帧数据的一部分，不包含原始帧本身的任何头部（如SBC的Syncword/Header, AAC的ADTS头等）。这些头部信息只在F=0的包（即包含帧开始的包）中存在，或者在重组后的完整帧中存在。
• 分片的位置由其在Frame Count标识的帧的所有分片中的顺序决定（第一个分片包包含帧头，最后一个分片包被M=1标记）。

关键点：

• Payload中不含长度字段：Payload的边界由L2CAP SDU的长度隐式确定。接收端从L2CAP接收到一个完整的SDU后，剥离AVDTP Header（长度由X, CC决定），剩下的就是Media Payload。
• 解码依赖：接收端必须将Payload（或重组后的完整帧）按照协商好的编解码器（PT标识）进行解码，还原成PCM音频数据。

3.1 音频 Payload 典型格式：SBC 编码

SBC（Subband Coding）作为 A2DP 协议的默认音频编码，其 Payload 结构具有代表性。

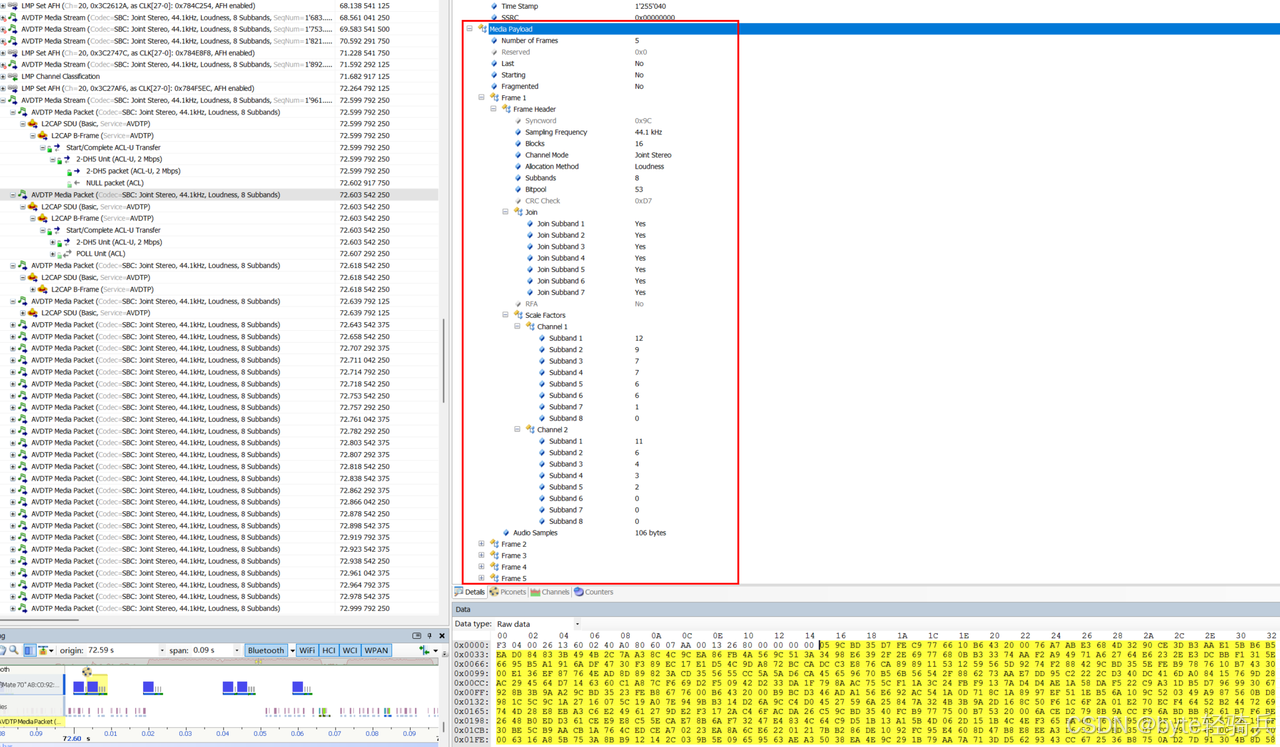

Media Payload：

①SBC 帧基本结构

SBC 音频帧包含以下核心部分：

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|Block|  Fs   |  Channels  |  Mode   |  Mode extension  |  Emphasis  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   Subbands  |  Allocation method  |      Bitpool        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                          Subband data                         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

• Block：2 位字段，指定每帧包含的子帧数量（1 或 2）
• Fs：3 位字段，指定采样频率（8kHz/16kHz/32kHz/44.1kHz/48kHz）
• Channels：2 位字段，指定声道数（单声道 / 立体声 / 双单声道）
• Mode：2 位字段，指定立体声模式（联合立体声 / 左 / 右 / 双声道）
• Emphasis：2 位字段，指定预加重模式（无 / 50-15us/CCITT J.17）
• Subbands：3 位字段，指定子带数量（4/8/16/32）
• Allocation method：2 位字段，指定比特分配方法（固定 / 动态）
• Bitpool：8 位字段，指定全局比特池大小（0-255）
• Subband data：子带音频数据，具体格式取决于子带数量和比特分配

② SBC 编码参数示例

以典型的 A2DP 立体声传输为例：

• 采样率：44.1kHz（Fs=0b101）
• 声道数：立体声（Channels=0b10）
• 子带数量：8（Subbands=0b011）
• 比特分配：动态分配（Allocation method=0b10）
• 比特池：64（中等音质，Bitpool=0x40）
• 每帧数据量：约 64-128 字节

3.2 高级音频编码：AAC 格式支持

当需要更高音质时，AVDTP 可支持 AAC（Advanced Audio Coding）编码，其 Payload 结构如下：

①AAC 帧结构

AAC 音频帧通常采用 ADTS（Audio Data Transport Stream）封装：

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   ID  |Layer|  Profile  |     Frequency index     |  SLC |  Len  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   Size   |   Size   |   CRC   |          AAC Data         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

• ID：1 位字段，指定是 MPEG-2（0）还是 MPEG-4（1）
• Layer：2 位字段，固定为 0（AAC 不使用 Layer 概念）
• Profile：2 位字段，指定 AAC 配置文件（如 LC、HE、HEv2）
• Frequency index：4 位字段，指定采样频率（8kHz-96kHz）
• SLC：1 位字段，指定是否为短帧（Short Frame）
• Len：13 位字段，指定帧长度（包括 ADTS 头）
• AAC Data：实际 AAC 编码数据，包含频谱系数等信息

②AAC 与 SBC 的性能对比

3.3 视频 Payload 传输扩展

在 AVDTP 协议扩展支持下，Media Packet 也可传输视频数据：

①视频帧结构示例

以 H.264 编码为例，视频帧 Payload 通常包含：

• NALU（Network Abstraction Layer Unit）单元
• 帧类型标识（I 帧 / P 帧 / B 帧）
• 时间戳增量（基于视频帧率）

②视频传输特殊挑战

• 大帧处理：视频帧通常远大于蓝牙 MTU（约 277 字节），需分片传输
• 关键帧优先：Marker 位需标记 I 帧，确保接收端正确解码
• 帧率同步：时间戳需精确匹配视频帧率（如 30fps 时 1 单位 = 33.3ms）

四、Media Packet 传输流程简述

1. 配置 (Configuration)：通过AVDTP信令（SetConfiguration）协商媒体传输参数，包括Media Codec（决定PT和Payload格式）、Media Transport（决定L2CAP MTU，影响最大Media Packet大小）、Delay Reporting等。

2. 打开信道 (Open Channel)：建立Media Transport Channel的L2CAP连接。

3. 启动流 (Start Streaming)：发送Start命令。

4. 数据封装与发送 (Tx)：

• 音频编码器输出压缩帧。
• 根据协商的MTU和帧大小决定是否分片。
• 构造Media Packet Header（设置V, P, X, CC, M, PT, SeqNum, Timestamp, SSRC，必要时设置扩展头F/NF/FrameCount）。
• 将音频帧（完整或分片）放入Payload。
• 通过L2CAP Media Transport Channel发送。

5. 数据接收与处理 (Rx)：

• 从L2CAP接收SDU。
• 解析Media Packet Header。
• 检查序列号（检测丢包/乱序）。
• 处理时间戳（用于播放同步/Jitter Buffer）。
• 根据X和F位处理分片（重组帧）。
• 当收到M=1的包（或重组出完整帧）时，将完整的音频帧Payload交给对应的解码器。
• 解码器输出PCM音频。

6. 停止与关闭 (Stop & Close)：发送Stop和Close命令，终止流并关闭信道。

五、AVDTP Media Packet 的应用场景与优化机制

5.1 A2DP 音频传输实战

在蓝牙耳机与手机的通信场景中，AVDTP Media Packet 的传输流程如下：

1. 连接建立阶段：

• 手机与耳机通过信令通道协商编码格式（SBC 或 AAC）
• 动态分配媒体通道 L2CAP CID（通常为 0xA040）

2. 媒体传输阶段：

• 手机按固定周期（如 10ms）生成音频帧
• AVDTP 添加头部后通过媒体通道发送
• 耳机接收后根据时间戳调整播放时序

3. 质量优化：

• 丢包时通过序列号检测，请求重传
• 网络拥塞时降低码率（如 SBC 从 328kbps 降至 192kbps）

5.2 QoS 机制与传输优化

①自适应速率控制

AVDTP 通过以下机制实现码率动态调整：

• 丢包率检测：接收端统计丢包率，超过阈值时请求降低码率
• 延迟监控：发送端根据 RTT（往返时间）调整发送速率
• 编码参数协商：支持 SBC 中比特池动态调整，AAC 中码率切换

②错误恢复策略

AVDTP 实现了多层次错误恢复：

• 链路层重传：L2CAP 支持自动重传请求（ARQ）
• 应用层重传：接收端发现丢包后通过信令通道请求重传
• 前向纠错：部分 Profile 支持 FEC（如 SBC 的 CRC 校验）

③抖动缓冲管理

抖动缓冲的关键参数：

• 缓冲深度：通常为 50-100ms，平衡延迟与流畅度
• 动态调整：根据网络抖动情况自适应调整缓冲大小
• 时间戳校准：接收端定期与发送端同步时间戳偏移

六、常见故障与解决方法

6.1 音频卡顿问题排查

1. 丢包率检查：

• 现象：序列号跳变频繁（如连续包序列号差 > 1）
• 原因：蓝牙链路质量差，或 MTU 设置不合理
• 解决：增加 L2CAP MTU 值（如从 277 字节增至 512 字节）

2. 播放不同步：

• 现象：时间戳增量与采样率不符
• 原因：发送端时间戳生成错误，或抖动缓冲配置不当
• 解决：检查时间戳计算逻辑，调整缓冲深度

6.2 视频传输异常处理

1. 画面撕裂：

• 原因：关键帧（I 帧）丢失或标记错误
• 解决：确保 Marker 位正确标记 I 帧，提高关键帧重传优先级

2. 延迟过高：

• 原因：抖动缓冲过大或分片传输开销
• 解决：降低缓冲深度，优化分片策略（如减少分片数量）

理解Media Packet Header中的字段是排查蓝牙音频问题的关键：

6.3 音频卡顿/断续

• 首要嫌疑：丢包！检查接收端日志中的序列号连续性。大范围跳变或持续缺失表明网络不稳定（Wi-Fi干扰、距离过远、遮挡物）。
• 分片丢失：如果丢失的包是某个帧的中间或结尾分片，即使其他分片到达，整个帧也无法重组和解码，导致该帧音频丢失。查看Frame Count连续性。
• 时间戳问题：Jitter Buffer设置不当（太小导致缓冲区下溢，太大导致延迟过高）也可能引起卡顿。观察时间戳间隔的稳定性。

6.4 杂音/爆音

• 丢包或严重乱序后的错误隐藏（Error Concealment）算法可能产生杂音。
• 分片重组错误（如Frame Count或分片顺序错乱）导致解码器输入数据错误。

6.5 无声音

• 检查PT是否正确。错误的PT导致解码器无法识别Payload格式。
• 检查SSRC是否匹配配置阶段的值。
• 确认M位是否被正确设置（尤其是包含完整帧或帧结束的包）。

6.6 同步问题

时间戳是关键。发送方时间戳生成错误（如增量不正确）或接收方时钟同步问题会导致播放速度异常或音画不同步（在视频场景）。检查时间戳的增量是否与音频采样率和发送的帧数匹配。

AVDTP Media Packet 作为蓝牙音视频传输的核心载体，其设计融合了 RTP 协议的实时性优势与蓝牙链路的特殊性。从头部的序列号和时间戳机制到 Payload 的多种编码支持，每一个字段都凝聚着对音视频传输质量的优化考量。

随着蓝牙 5.0 及更高版本的普及，AVDTP 协议也在不断演进：

• LE Audio 支持：新增 LC3 编码，在更低码率下实现更高音质
• 多流传输：支持同时传输多个独立音频流（如耳机左右声道分离传输）
• 低延迟优化：引入 LE Codec，将音频延迟降至 20ms 以内

对于开发者而言，深入理解 AVDTP Media Packet 的结构与工作原理，不仅是实现蓝牙音视频功能的基础，更是优化传输质量、解决实际问题的关键。在物联网与智能家居快速发展的今天，掌握这一核心技术将为更多创新应用奠定坚实基础。

七、测验

题目：简述AVDTP协议的双信道架构，说明两道信道的核心区别与协同作用。

答案：

AVDTP采用分离的信令通道与媒体通道：

①信令通道（L2CAP固定CID 0x0040，PSM=0x0019），传输控制命令（如SetConfiguration、Start），负责信道建立与维护；

②媒体通道（动态分配CID，通常0xA040），传输压缩音视频数据。

协同优势：控制与数据互不干扰，提升稳定性，媒体通道可动态调整参数不影响信令。

题目：AVDTP Media Packet Header中，保障音视频传输可靠性与同步性的核心字段有哪些？各起什么作用？

答案：

核心字段及作用：

①序列号（16位）：检测丢包与乱序，每发一包递增1；

②时间戳（32位）：基于采样率，确定播放时刻，支撑抖动缓冲与同步；

③M位（标记位）：标识音频帧结束，保障解码器正常解码；

④PT位（7位）：标识Payload编码格式，由两端协商确定。

题目：当音频帧需分片传输时，AVDTP Media Packet如何实现帧重组？关键字段是什么？

答案：

重组逻辑：

①关键字段：X位（扩展指示，设为1）、F位（分片类型，设为1）、NF（总分片数）、Frame Count（帧计数，同一帧分片一致）、M位（最后分片设为1）；

②流程：发送方将帧拆分为N个分片，各分片携带相同Frame Count；接收方通过Frame Count关联分片，收到M=1的分片后重组完整帧，提交解码器。

问题：AVDTP Media Packet Header中，序列号（Sequence Number）和时间戳（Timestamp）的作用是什么？请结合A2DP音频传输场景举例说明。

答案：

序列号（16位）用于检测丢包和乱序，每发送一个包递增1，如序列号从0x1234跳至0x1236表示丢包0x1235。时间戳（32位）控制播放同步，基于采样率递增（如44.1kHz音频中，时间戳单位≈22.7μs），确保接收端按正确时序解码。在A2DP中，二者协同实现Jitter缓冲和流畅播放。

问题：AVDTP如何通过分片扩展头（Header Extension）处理大音频帧？请以分片重组流程为例说明关键字段（F、NF、Frame Count）的作用。

答案：当音频帧大于MTU时，扩展头（X=1）启用分片机制：F=1表示分片，NF指示总分片数（如NF=3），Frame Count标识同一帧的所有分片。接收端按Frame Count重组分片，M=1标记帧结束。例如，一个帧分3片发送，相同Frame Count确保正确重组，避免解码错误。

问题：简述AVDTP Media Packet的基本结构及其各部分的核心作用。

答案：

一个AVDTP Media Packet由 Media Packet Header（媒体报文头）和 Media Payload（媒体有效载荷）组成。报文头（固定12字节）借鉴了RTP协议，包含版本、序列号、时间戳和信源标识等关键字段，负责传输控制、同步、丢包检测和时序恢复。有效载荷则承载实际的压缩音频数据（如SBC、AAC帧），其格式由协商的编码格式决定。

问题：AVDTP Media Packet Header中的序列号（Sequence Number）和时间戳（Timestamp）字段分别有何作用？

答案：

序列号用于检测丢包和乱序，每发送一个包递增1，接收端通过对比期望序列号来发现数据包丢失。时间戳用于播放时序控制，它标识了载荷数据的采样时刻，接收端依据它来消除网络抖动（Jitter），确保音频按正确的节奏平稳播放。

问题：当AVDTP Media Packet Header的扩展指示位（X）为1时，通常意味着什么？请描述其分片处理流程。

答案：

X=1表示存在头部扩展，主要用于音频帧的分片传输。当一个大音频帧需分片时，扩展头会包含分片类型（F）、总分片数（NF）和帧计数器（Frame Count）。接收端通过相同的Frame Count将多个Packet的载荷重组为完整音频帧，并通过标记位（M）判断分片是否结束，以提交解码。
