嵌入式 ARM Linux 系统构成(6)：应用层（Application Layer）

在嵌入式 ARM Linux 系统中，应用层是与用户直接交互的部分，也是系统功能的最终体现。它如同一个舞台，各种应用程序在这里 “表演”，满足不同用户的多样化需求。

一、应用层概述

应用层是嵌入式 ARM Linux 系统的最上层，它运行在操作系统内核和中间件之上，直接面向用户。应用层包含了各种不同类型的应用程序，这些程序通过调用操作系统提供的接口以及中间件的服务，实现特定的功能。它的主要任务是处理用户的输入，进行数据处理和计算，并将结果呈现给用户，从而实现系统与用户之间的交互。

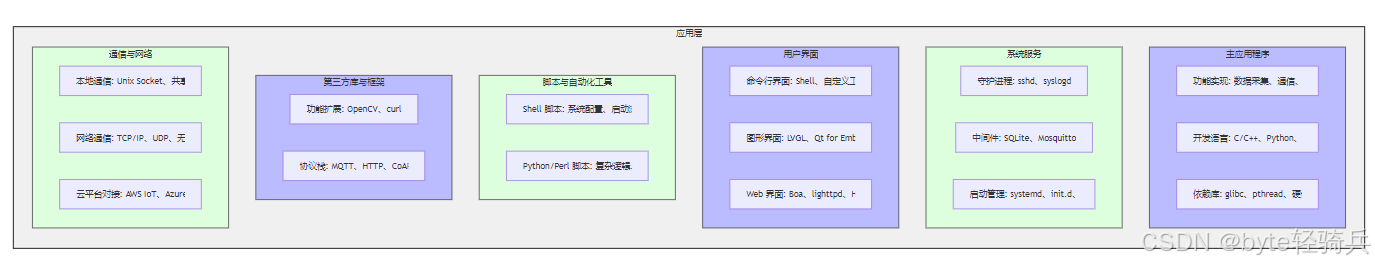

二、应用层的核心组成

2.1 主应用程序（Main Applications）

• 功能实现：完成系统的主要任务（如数据采集、通信、控制算法、用户界面等）。
• 开发语言：通常使用 C/C++（高效、低资源占用）、Python（快速开发）、Rust（安全性和性能兼顾）等。
• 依赖库：调用底层库（如 glibc、pthread）或硬件驱动接口（通过 /dev 设备文件或 sysfs 等）。

2.2 系统服务（System Services）

• 守护进程（Daemons）：后台运行的服务（如网络服务 sshd、日志服务 syslogd）。
• 中间件（Middleware）：提供通用功能（如数据库 SQLite、消息队列 Mosquitto）。
• 启动管理：通过 systemd、init.d 脚本或 BusyBox 的 runit 管理服务生命周期。

2.3 用户界面（User Interface）

• 命令行界面（CLI）：通过 Shell（如 bash、ash）或自定义命令行工具交互。
• 图形界面（GUI）：
  • 轻量级框架：如 LVGL、Qt for Embedded Linux、DirectFB。
  • Web 界面：通过 Web 服务器（如 Boa、lighttpd）提供 HTTP 访问，使用 HTML/JavaScript 实现交互。

2.4 脚本与自动化工具

• Shell 脚本：用于快速实现系统配置、启动流程或简单任务。
• Python/Perl 脚本：处理复杂逻辑或与硬件交互（如通过 sysfs 操作 GPIO）。

2.5 第三方库与框架

• 功能扩展：集成开源库（如 OpenCV 用于图像处理，curl 用于网络通信）。
• 协议栈：实现 MQTT、HTTP、CoAP 等协议（如 libcurl、Paho MQTT）。

2.6 通信与网络

• 本地通信：通过 Unix Socket、共享内存或 D-Bus 进行进程间通信（IPC）。
• 网络通信：使用 TCP/IP、UDP 或无线协议（如 Wi-Fi、蓝牙、LoRa）。
• 云平台对接：集成 AWS IoT、Azure IoT 或私有云 SDK。

三、应用层的开发与实现

3.1. 开发语言

在嵌入式 ARM Linux 系统应用层的开发中，常用的开发语言有 C、C++、Python、Java 等。C 和 C++ 语言具有较高的执行效率，适合对性能要求较高的应用开发；Python 语言简洁易用，具有丰富的库和框架，适合快速开发和原型设计；Java 语言具有良好的跨平台性和面向对象特性，常用于开发大型的企业级应用。

3.2. 开发工具

• 交叉编译工具链：如 arm-linux-gnueabihf-gcc（针对 ARM 架构生成可执行文件）。
• 调试工具：gdb（远程调试）、strace（系统调用跟踪）、Valgrind（内存泄漏检测）。
• 构建系统：Makefile、CMake 或 Yocto/Buildroot（自动化编译和打包）。
• 版本控制：Git 管理代码，与 CI/CD 工具（如 Jenkins）集成。

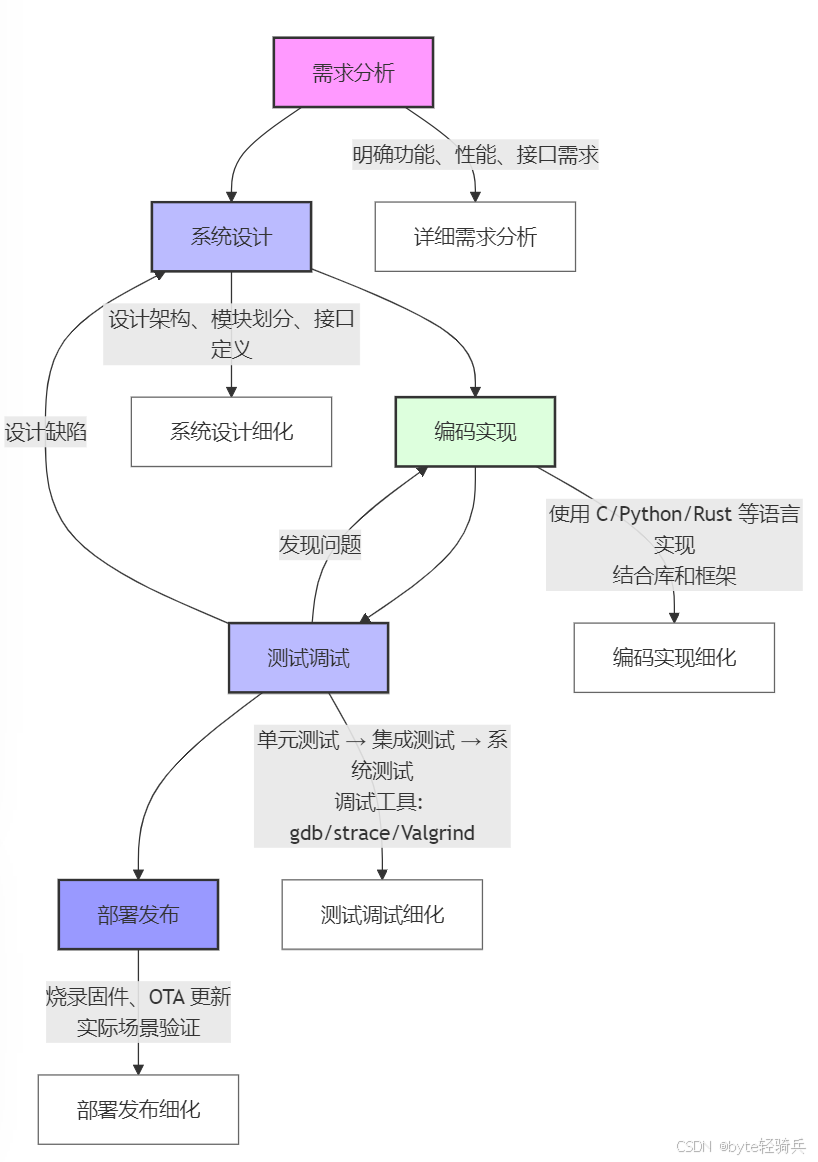

3.3. 开发流程

嵌入式ARM Linux系统应用层的开发流程通常包括以下几个步骤：

• 需求分析：明确应用程序的功能、性能和接口需求。
• 系统设计：设计应用程序的总体架构、模块划分和接口定义。
• 编码实现：使用编程语言进行编码实现，结合开发框架和库支持。
• 测试调试：对应用程序进行单元测试、集成测试和系统测试，确保功能正确性和稳定性。
• 部署发布：将应用程序部署到嵌入式设备中，进行实际运行和验证。

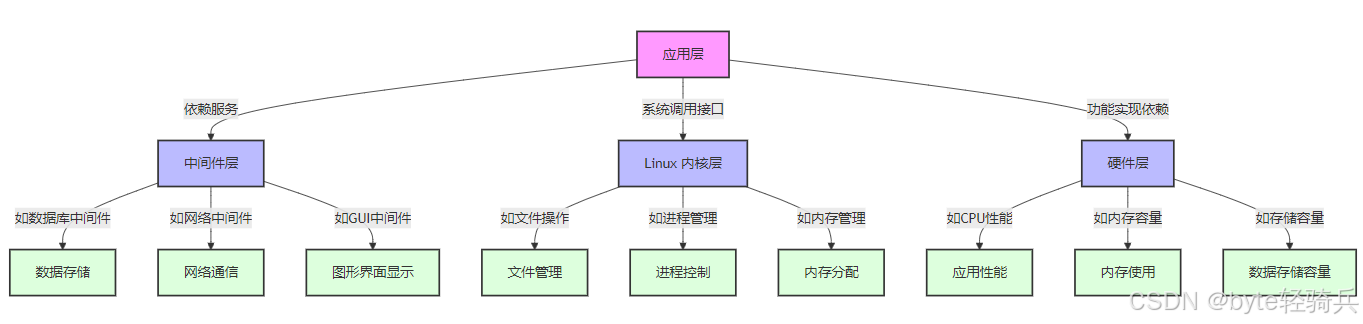

四、应用层与其他层次的关系

• 与中间件层的关系：应用层依赖中间件层提供的服务，如数据库中间件、网络中间件、图形用户界面（GUI）中间件等。应用程序通过调用中间件的接口，实现数据存储、网络通信、图形界面显示等功能。一个智能家居应用程序可以通过数据库中间件将设备的状态信息存储到数据库中，通过网络中间件与其他设备进行通信。
• 与 Linux 内核层的关系：应用层通过系统调用接口与 Linux 内核层进行交互。系统调用是应用程序请求内核服务的一种方式，如文件操作、进程管理、内存管理等。应用程序通过系统调用接口，向内核发送请求，内核处理请求并返回结果。一个文件管理应用程序可以通过系统调用接口，实现文件的创建、读取、写入等操作。
• 与硬件层的关系：虽然应用层不直接与硬件进行交互，但它的功能实现依赖于硬件的支持。应用程序的性能和功能受到硬件资源的限制，如 CPU 性能、内存容量、存储容量等。一个视频播放应用程序的流畅度受到硬件解码能力的影响，如果硬件解码能力不足，视频播放可能会出现卡顿现象。

五、应用层启动与管理

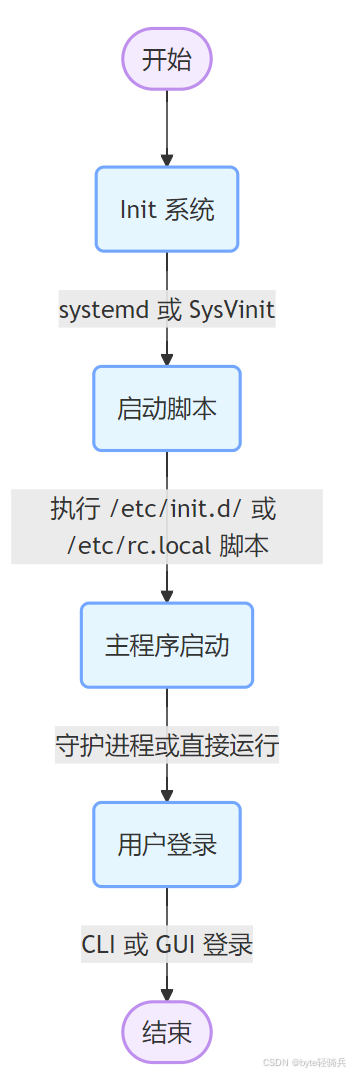

5.1 启动流程

• Init 系统：由 systemd 或 SysVinit 启动用户空间。
• 启动脚本：执行 /etc/init.d/ 或 /etc/rc.local 中的自定义脚本。
• 主程序启动：通过守护进程或直接运行可执行文件。
• 用户登录：提供 CLI 或 GUI 登录界面（如通过 getty 或 Weston）。

5.2 运行时管理

• 进程监控：使用 supervisord 或自定义看门狗（Watchdog）确保应用存活。
• 资源管理：限制 CPU/内存使用（通过 cgroups）。
• 日志记录：通过 syslog 或自定义日志文件（结合 logrotate 管理）。

六、安全性与权限

• 用户权限：遵循最小权限原则，使用 sudo 或 capabilities（如 CAP_NET_ADMIN 赋予网络权限）。
• 数据安全：加密敏感数据（使用 OpenSSL 或硬件加密引擎）。
• 软件更新：通过 OTA（Over-the-Air）或本地固件升级（使用 swupdate 或自定义方案）。

七、典型应用场景

八、应用层优化与调试

为了提高嵌入式ARM Linux系统应用层的性能和稳定性，可以采取以下优化和调试措施：

• 代码优化：对关键代码进行性能优化，如减少不必要的计算、优化算法和数据结构等。
• 内存管理：合理管理内存资源，避免内存泄漏和碎片问题。
• 调试工具：使用GDB、strace等调试工具进行问题定位和解决。
• 日志记录：在应用程序中添加日志记录功能，便于问题追踪和分析。

九、总结

嵌入式 ARM Linux 的应用层是系统功能的直接体现，需结合硬件资源限制和业务需求进行设计。开发者需熟悉 ARM 架构特性、Linux 用户空间编程及嵌入式调试技巧，同时注重安全性、实时性和低功耗优化。

十、参考资料

• 《ARM 嵌入式 Linux 系统开发从入门到精通》：以 ARM9 处理器为对象，介绍了 ARM Linux 系统移植、驱动程序开发以及 Qt GUI 开发等内容，其中 Qt GUI 开发部分涉及应用层开发，可作为学习应用层开发的参考。
• 《基于 ARM 的嵌入式 Linux 开发与应用（第二版）》：着重讲述嵌入式 Linux 应用程序开发、基于 ARM 嵌入式硬件接口开发和嵌入式 Linux 驱动程序等内容，对嵌入式 ARM Linux 系统应用层的开发有具体讲解。
• 《UNIX 环境高级编程》：虽然不是专门针对嵌入式 ARM Linux，但 UNIX 和 Linux 在系统编程方面有很多相似之处，书中介绍了系统调用、进程管理、文件 I/O 等内容，对于理解嵌入式 ARM Linux 应用层开发中的系统相关操作有很大帮助。
• 《浅谈基于 MPlayer 的 RTSP 客户端设计与实现》：介绍了在 ARM - Linux 上通过移植开源库 Live555 和开源播放器 MPlayer，并将两者联合编译，实现 RTSP 客户端软件设计的过程，展示了在嵌入式 ARM Linux 系统中开发基于特定协议的应用程序的方法。
• Linux 官方文档：Linux 官方网站的文档资源丰富，涵盖了从内核到应用层的各个方面。例如，关于系统调用、库函数的使用等都有详细的说明，是深入学习嵌入式 ARM Linux 应用层开发的重要参考。
