Linux内核中offsetof宏深度刨析

byte轻骑兵

发布于 2026-01-21 14:54:59

890

在 C 语言编程中，结构体的成员在内存中是连续存储的，但由于对齐规则，成员之间可能会存在填充字节。offsetof 宏的主要功能就是准确计算出结构体中特定成员距离结构体起始地址的字节数，不管结构体的对齐方式如何，都能得到精确的偏移量。这在很多场景下都很有用，比如在操作硬件寄存器、实现数据结构的通用接口等方面。

一、定义与实现

在 Linux 内核源码的 include/linux/stddef.h 文件中，offsetof 宏的定义如下：

#define offsetof(TYPE, MEMBER) ((size_t) &((TYPE *)0)->MEMBER)

(TYPE *)0：这一步将整数 0 强制转换为 TYPE 类型的指针。从逻辑上来说，就是让这个指针指向内存地址 0。虽然在实际编程中，一般不会直接访问地址 0，但在这里只是利用它来计算偏移量，并不会真正去访问该地址。
((TYPE *)0)->MEMBER：通过这个指向地址 0 的 TYPE 类型指针，访问结构体 TYPE 中的成员 MEMBER。这一步实际上是在模拟从结构体起始地址开始访问该成员的操作。
&((TYPE *)0)->MEMBER：对上面访问到的成员 MEMBER 取地址。由于指针起始于地址 0，所以得到的这个地址值就恰好是成员 MEMBER 相对于结构体起始地址的偏移量。
(size_t)：最后将得到的偏移量地址值强制转换为 size_t 类型。size_t 是一个无符号整数类型，通常用于表示对象的大小或地址偏移量，这样可以确保结果的类型符合我们的使用需求。

二、工作原理

类型转换：首先，将数字0转换为指向TYPE类型的指针。
成员访问：通过该指针访问结构体中的member成员。
取地址：取该成员的地址。由于基地址是0，因此这个地址实际上就是该成员相对于结构体起始位置的偏移量。
类型转换：最后，将结果转换为size_t类型，以表示偏移量的大小。

三、使用场景

offsetof宏在内核编程中有许多应用场景，包括但不限于下面的列举。

3.1. 容器管理

在 Linux 内核中，链表、树等数据结构是非常常见的容器。为了实现对这些容器的高效管理和操作，我们常常需要知道某个成员在结构体中的具体位置。例如，在内核链表的实现中，链表节点通常是嵌入到其他结构体中的，通过 offsetof 宏可以准确地计算出包含该链表节点的结构体的起始地址，从而方便进行内存管理、节点的插入、删除以及遍历等操作。

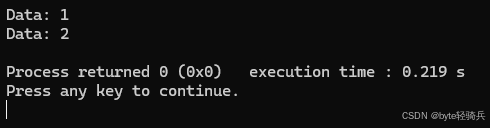

#include <stdio.h>
#include <stddef.h>

// 定义链表节点结构体
struct list_head {
    struct list_head *next, *prev;
};

// 定义包含链表节点的结构体
typedef struct {
    int data;
    struct list_head list;
} MyData;

// 模拟链表遍历
void traverse_list(struct list_head *head) {
    struct list_head *pos;
    for (pos = head->next; pos != head; pos = pos->next) {
        // 通过 offsetof 计算包含该链表节点的 MyData 结构体的起始地址
        MyData *data = (MyData *)((char *)pos - offsetof(MyData, list));
        printf("Data: %d\n", data->data);
    }
}

int main() {
    // 初始化链表头
    struct list_head my_list;
    my_list.next = &my_list;
    my_list.prev = &my_list;

    // 创建两个 MyData 结构体实例
    MyData data1 = {1};
    MyData data2 = {2};

    // 将 data1 的链表节点插入到链表中
    data1.list.next = &my_list;
    data1.list.prev = my_list.prev;
    my_list.prev->next = &data1.list;
    my_list.prev = &data1.list;

    // 将 data2 的链表节点插入到链表中
    data2.list.next = &my_list;
    data2.list.prev = my_list.prev;
    my_list.prev->next = &data2.list;
    my_list.prev = &data2.list;

    // 遍历链表
    traverse_list(&my_list);

    return 0;
}

3.2. 调试和检查

在进行内核编程时，结构体的布局可能会受到编译器的内存对齐规则、平台特性等多种因素的影响。为了确保结构体成员的位置符合预期，避免因结构体布局错误导致的程序异常，可以使用 offsetof 宏来进行调试和检查。通过打印出结构体成员的偏移量，并与预期值进行比较，可以快速定位结构体布局方面的问题。

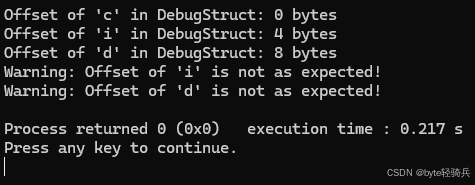

#include <stdio.h>
#include <stddef.h>

// 定义一个结构体
typedef struct {
    char c;
    int i;
    double d;
} DebugStruct;

int main() {
    // 计算结构体成员的偏移量
    size_t offset_c = offsetof(DebugStruct, c);
    size_t offset_i = offsetof(DebugStruct, i);
    size_t offset_d = offsetof(DebugStruct, d);

    // 打印偏移量
    printf("Offset of 'c' in DebugStruct: %zu bytes\n", offset_c);
    printf("Offset of 'i' in DebugStruct: %zu bytes\n", offset_i);
    printf("Offset of 'd' in DebugStruct: %zu bytes\n", offset_d);

    // 检查偏移量是否符合预期（这里简单假设一个预期值进行比较）
    if (offset_c != 0) {
        printf("Warning: Offset of 'c' is not as expected!\n");
    }
    if (offset_i != sizeof(char)) {
        printf("Warning: Offset of 'i' is not as expected!\n");
    }
    if (offset_d != sizeof(char) + sizeof(int)) {
        printf("Warning: Offset of 'd' is not as expected!\n");
    }

    return 0;
}

3.3. 内存对齐和填充

内存对齐是为了提高内存访问效率，编译器会在结构体成员之间插入填充字节，使得每个成员的地址满足其对齐要求。了解结构体成员的偏移量有助于深入理解内存对齐和填充的规则，从而对结构体的布局进行优化，减少内存浪费。通过 offsetof 宏计算成员的偏移量，我们可以观察到成员之间的填充情况，进而调整结构体成员的顺序或使用 #pragma pack 等指令来控制对齐方式。嵌入式C语言：结构体对齐-CSDN博客

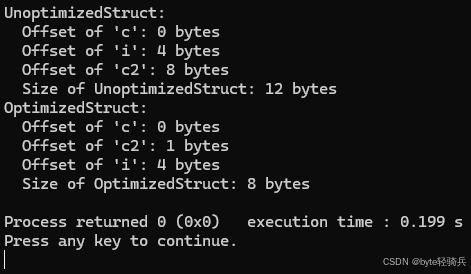

#include <stdio.h>
#include <stddef.h>

// 未优化的结构体
typedef struct {
    char c;
    int i;
    char c2;
} UnoptimizedStruct;

// 优化后的结构体
typedef struct {
    char c;
    char c2;
    int i;
} OptimizedStruct;

int main() {
    // 计算未优化结构体成员的偏移量
    size_t offset_c_unopt = offsetof(UnoptimizedStruct, c);
    size_t offset_i_unopt = offsetof(UnoptimizedStruct, i);
    size_t offset_c2_unopt = offsetof(UnoptimizedStruct, c2);

    // 计算优化后结构体成员的偏移量
    size_t offset_c_opt = offsetof(OptimizedStruct, c);
    size_t offset_c2_opt = offsetof(OptimizedStruct, c2);
    size_t offset_i_opt = offsetof(OptimizedStruct, i);

    // 打印未优化结构体的偏移量和大小
    printf("UnoptimizedStruct:\n");
    printf("  Offset of 'c': %zu bytes\n", offset_c_unopt);
    printf("  Offset of 'i': %zu bytes\n", offset_i_unopt);
    printf("  Offset of 'c2': %zu bytes\n", offset_c2_unopt);
    printf("  Size of UnoptimizedStruct: %zu bytes\n", sizeof(UnoptimizedStruct));

    // 打印优化后结构体的偏移量和大小
    printf("OptimizedStruct:\n");
    printf("  Offset of 'c': %zu bytes\n", offset_c_opt);
    printf("  Offset of 'c2': %zu bytes\n", offset_c2_opt);
    printf("  Offset of 'i': %zu bytes\n", offset_i_opt);
    printf("  Size of OptimizedStruct: %zu bytes\n", sizeof(OptimizedStruct));

    return 0;
}

四、注意事项

安全性：offsetof宏本身是安全的，因为它不会访问实际的内存地址，只是计算偏移量。但是，在使用偏移量进行内存访问时，需要确保不会越界或访问无效的内存。
可移植性：虽然offsetof宏在大多数编译器上都是可用的，但它是C标准库中的一个可选特性。因此，在编写可移植代码时，最好使用标准库提供的offsetof函数（如果可用）或确保编译器支持该宏。
类型检查：由于offsetof宏依赖于编译器对类型的理解，因此在使用时需要确保type和member的类型是正确的。如果类型不匹配，编译器可能会发出警告或错误。

五、总结

offsetof宏是 Linux 内核中用于计算结构体成员偏移量的关键工具。通过将地址 0 转换为结构体指针，访问成员并取地址，得到偏移量。在链表管理、内存优化、调试检查等场景广泛应用，能提升代码灵活性与效率，理解其原理对内核编程至关重要。

六、参考文献

《【C 语言指南】offsetof 宏的介绍及其实现》： CSDN 博客的技术文章，对offsetof宏进行了全面剖析。
《工作笔记 - 宏 offsetof》：同样来自 CSDN 博客，文章深入解读offsetof宏的工作原理。
《C:offsetof 宏的详解》：此篇 CSDN 博客文章聚焦offsetof宏，解释其在 C 库（stddef.h）中的定义，指出它能生成size_t类型的整型常量，表示结构体成员相对开头的字节偏移量。
《一种获取Linux内核中数据结构偏移的方法和装置》：介绍了获取Linux内核中数据结构偏移的一种方法和装置，虽然与offsetof宏的直接介绍不完全相同，但提供了理解Linux内核中数据结构偏移的背景知识。
