HCI_Connection_Complete事件是蓝牙通信中的一个重要事件，用于通知主机（Host）一个新的连接已经建立。

一、事件概述

HCI_Connection_Complete 事件的事件码为 0x03。此事件是蓝牙主机控制器接口（HCI）中的一个重要事件，用于向参与连接的两个主机表明一个新的连接已经成功建立。

同时，对于发出 HCI_Create_Connection、HCI_Accept_Connection_Request 或 HCI_Reject_Connection_Request 命令，并随后收到 HCI_Command_Status 事件的主机来说，该事件也用于告知其之前发出的命令最终是否成功。

二、事件格式及参数详解

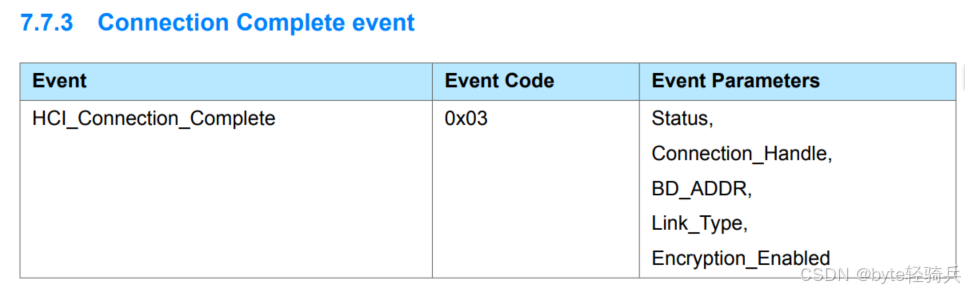

2.1. HCI_Connection_Complete事件格式

在蓝牙HCI协议中，事件类型用于区分不同类型的事件，以便主机能够正确地解析和处理。

2.2. 事件参数

HCI_Connection_Complete事件包含多个参数，这些参数提供了连接尝试的详细结果和相关信息。

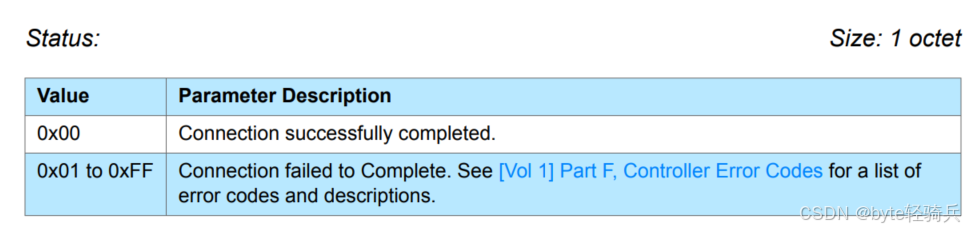

2.2.1. Status

Status 参数用于指示蓝牙连接尝试的结果。

0x00：表示蓝牙设备间的连接已经成功建立。此时，事件中的其他参数（如 Connection Handle、BD_ADDR 和 Link Type）将包含有关成功连接的有效信息。
0x01 至 0xFF：表示连接尝试失败。具体的失败原因由 Status 参数的值决定，这些值对应于蓝牙协议中定义的控制器错误代码。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

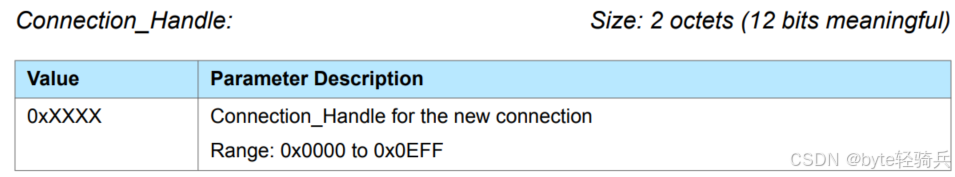

2.2.2. Connection_Handle

当蓝牙设备成功建立连接时，蓝牙控制器会为该连接分配一个唯一的 Connection_Handle。这个句柄在连接的生命周期内有效，并可用于后续的数据通信和连接管理操作。例如，当主机想要向特定的蓝牙设备发送数据时，它会使用与该设备连接对应的 Connection_Handle 来指定目标设备。

0x0000 to 0x0EFF表示 Connection_Handle 的有效值范围。由于只有12位是有效的，因此其最大值为 0x0EFF（即二进制的 0000 1110 1111），最小值为 0x0000。这个范围确保了 Connection_Handle 的唯一性，在同一时间内，蓝牙控制器不会为不同的连接分配相同的句柄。

在处理 HCI_Connection_Complete 事件时，主机应检查 Connection_Handle 参数的值，并将其存储在适当的数据结构中，以便在后续操作中使用。如果连接失败，则可能不会提供有效的 Connection_Handle。

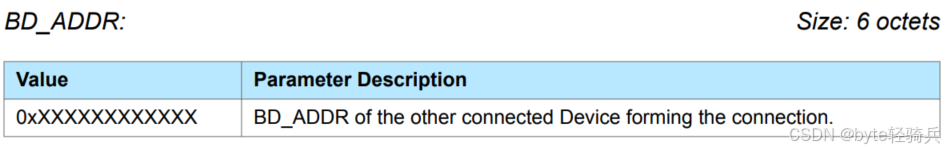

2.2.3. BD_ADDR

BD_ADDR表示蓝牙设备地址（Bluetooth Device Address）。用于表示与当前设备建立连接的另一个蓝牙设备的地址。

当两个蓝牙设备成功建立连接时，它们的 BD_ADDR 会被记录在连接信息中。这些信息可以用于后续的数据通信和连接管理操作。例如，主机可以使用 BD_ADDR 来指定要与之通信的蓝牙设备，或者查询与特定 BD_ADDR 关联的连接状态。

2.2.4. Link_Type

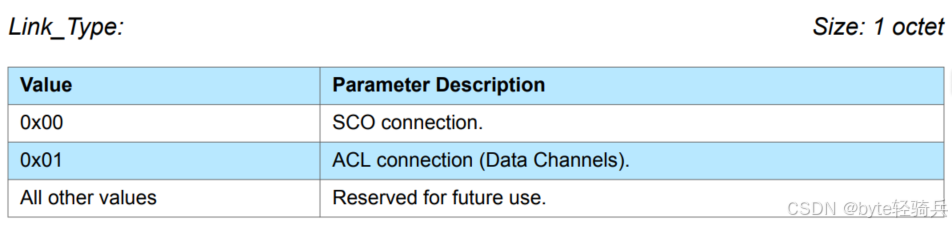

Link_Type 参数用于指示蓝牙连接的类型。

0x00：表示 SCO（Synchronous Connection-Oriented）连接。SCO 连接主要用于语音传输，因为它提供了固定的带宽和较低的时延，对于实时语音通信至关重要。
0x01：表示 ACL（Asynchronous Connection-Less）连接（数据通道）。ACL 连接用于数据传输，它提供了更灵活的带宽分配，可以适应不同类型的数据传输需求。ACL 连接是非面向连接的，意味着数据包可以在任何时候发送，而不需要先建立连接状态。
所有其他值：保留供将来使用。

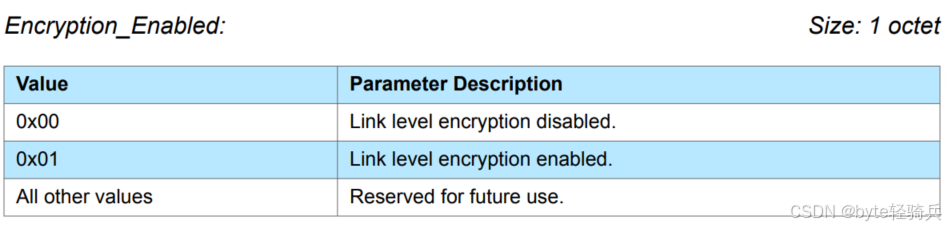

2.2.5. Encryption_Enabled

Encryption_Enabled 参数用于指示链路层加密是否已启用。

如果为0x00，表示未启用加密。
如果为0x01，表示已启用加密。

三、事件处理流程

3.1. 事件触发

当蓝牙链路管理器检测到与远程设备的连接建立时，触发HCI_Connection_Complete事件。
该事件包含连接句柄、远程设备地址等关键信息。

3.2. 事件接收与解析

主机通过HCI接口接收事件。
解析事件包，提取事件码、连接句柄、远程设备地址、连接类型、加密状态等参数。
根据Status参数判断连接是否成功。

3.3. 状态更新与反馈

成功连接：
- 更新内部连接状态表，记录连接信息。
- 向应用程序层反馈连接建立结果。
连接失败：
- 记录错误信息，包括错误码和远程设备地址。
- 根据错误码采取相应的错误处理策略，如重试连接、提示用户或更新设备状态。
- 向应用程序层反馈连接失败结果。

3.4. 后续操作与管理

根据连接类型和加密状态配置数据传输参数。
初始化数据传输通道，确保数据能够顺利传输。
对连接进行持续的管理和监控，处理连接中断、重连请求等异常情况。
如需断开连接，发送HCI_Disconnect命令。

3.5. 示例代码

以下是一个简化的C语言代码示例，用于模拟HCI_Connection_Complete事件的处理流程。请注意，这只是一个示例，实际蓝牙设备上的实现会复杂得多，并且需要依赖于特定的蓝牙协议栈和硬件接口。

#include <stdint.h>
#include <stdbool.h>
#include <string.h>

// 假设这些结构体和枚举在蓝牙协议栈的头文件中定义
typedef struct {
    uint8_t Status;
    uint16_t Connection_Handle;
    uint8_t BD_ADDR[6];
    uint8_t Link_Type;
    bool Encryption_Enabled;
} HCI_Connection_Complete_Event;

// 假设的连接状态表
typedef struct {
    uint16_t Connection_Handle;
    uint8_t BD_ADDR[6];
    uint8_t Link_Type;
    bool Encryption_Enabled;
    bool IsConnected;
} ConnectionState;

#define MAX_CONNECTIONS 10
ConnectionState connectionStates[MAX_CONNECTIONS] = {0};

// 模拟事件接收函数
void receiveHCIConnectionCompleteEvent(HCI_Connection_Complete_Event* event) {
    // 在这里，我们假设事件已经通过HCI接口接收并填充到event结构体中
    // 这里只是简单地打印出事件信息
    printf("Received HCI_Connection_Complete Event:\n");
    printf("Status: 0x%02X\n", event->Status);
    printf("Connection Handle: 0x%04X\n", event->Connection_Handle);
    printf("BD_ADDR: ");
    for (int i = 0; i < 6; i++) {
        printf("%02X ", event->BD_ADDR[i]);
    }
    printf("\nLink Type: 0x%02X\n", event->Link_Type);
    printf("Encryption Enabled: %s\n", event->Encryption_Enabled ? "Yes" : "No");

    // 调用处理函数
    processHCIConnectionCompleteEvent(event);
}

// 处理HCI_Connection_Complete事件的函数
void processHCIConnectionCompleteEvent(HCI_Connection_Complete_Event* event) {
    if (event->Status == 0x00) {
        // 连接成功
        updateConnectionState(event);
        notifyApplicationLayer(true, event->Connection_Handle, event->BD_ADDR);
    } else {
        // 连接失败
        logError(event->Status, event->BD_ADDR);
        notifyApplicationLayer(false, 0, NULL);
    }
}

// 更新连接状态表的函数
void updateConnectionState(HCI_Connection_Complete_Event* event) {
    for (int i = 0; i < MAX_CONNECTIONS; i++) {
        if (!connectionStates[i].IsConnected) {
            connectionStates[i].Connection_Handle = event->Connection_Handle;
            memcpy(connectionStates[i].BD_ADDR, event->BD_ADDR, 6);
            connectionStates[i].Link_Type = event->Link_Type;
            connectionStates[i].Encryption_Enabled = event->Encryption_Enabled;
            connectionStates[i].IsConnected = true;
            break;
        }
    }
}

// 记录错误信息的函数
void logError(uint8_t status, uint8_t* bdAddr) {
    // 在这里，我们可以将错误信息记录到日志文件中
    // 这里只是简单地打印出错误信息
    printf("Connection failed with Status: 0x%02X\n", status);
    printf("BD_ADDR: ");
    for (int i = 0; i < 6; i++) {
        printf("%02X ", bdAddr[i]);
    }
    printf("\n");
}

// 通知应用程序层的函数
void notifyApplicationLayer(bool isConnected, uint16_t connectionHandle, uint8_t* bdAddr) {
    // 在这里，我们可以通过回调函数或其他机制通知应用程序层
    // 这里只是简单地打印出通知信息
    if (isConnected) {
        printf("Notifying application layer: Connection established with Handle: 0x%04X, BD_ADDR: ", connectionHandle);
    } else {
        printf("Notifying application layer: Connection failed\n");
        return;
    }
    for (int i = 0; i < 6; i++) {
        printf("%02X ", bdAddr[i]);
    }
    printf("\n");
}

int main() {
    // 假设我们收到了一个HCI_Connection_Complete事件
    HCI_Connection_Complete_Event event;
    event.Status = 0x00; // 连接成功
    event.Connection_Handle = 0x0001;
    event.BD_ADDR[0] = 0xAA; event.BD_ADDR[1] = 0xBB; event.BD_ADDR[2] = 0xCC;
    event.BD_ADDR[3] = 0xDD; event.BD_ADDR[4] = 0xEE; event.BD_ADDR[5] = 0xFF;
    event.Link_Type = 0x01; // 假设的Link Type值
    event.Encryption_Enabled = true;

    // 接收并处理事件
    receiveHCIConnectionCompleteEvent(&event);

    return 0;
}
