【0x06】HCI_Authentication_Complete事件详解

在蓝牙通信中，安全是一个至关重要的因素。为了确保连接的安全性，蓝牙设备之间通常会进行认证操作。HCI_Authentication_Complete 事件就是用于告知认证发起方，特定连接的认证流程已经结束。这使得发起方能够根据认证结果来决定后续的连接操作，从而保障蓝牙通信的安全性。

一、事件概述

HCI_Authentication_Complete事件在指定连接的认证过程完成后发生，事件代码为 0x06。此事件中的Connection_Handle是指向一个ACL（Asynchronous Connection-Less）连接的句柄。值得注意的是，此事件仅在认证的发起者端生成，而不会在响应者端生成。

二、事件格式及参数

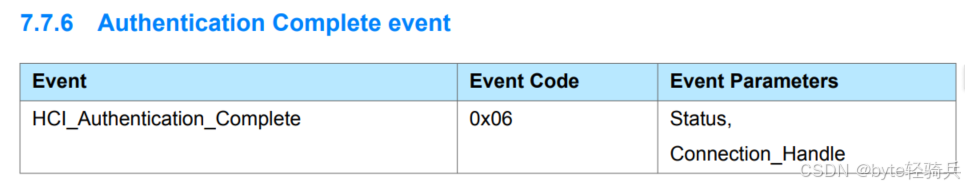

2.1. HCI_Authentication_Complete事件格式

HCI_Authentication_Complete事件的格式遵循蓝牙核心规范中定义的HCI事件格式。

事件格式主要由事件代码（Event Code）和事件参数（Event Parameters）两部分组成。

• 事件头：
  • HCI_type：1字节，表示该数据包为事件包，固定值为0x04。
  • Event_Code：1字节，表示事件的类型，对于HCI_Authentication_Complete事件，其值为0x06。
• 事件参数：包括 Status 和 Connection_Handle 两个参数。
  • Status：表示认证的结果状态。
  • Connection_Handle：用于唯一标识一个 ACL 连接，通过它可以定位到刚刚完成认证的连接。

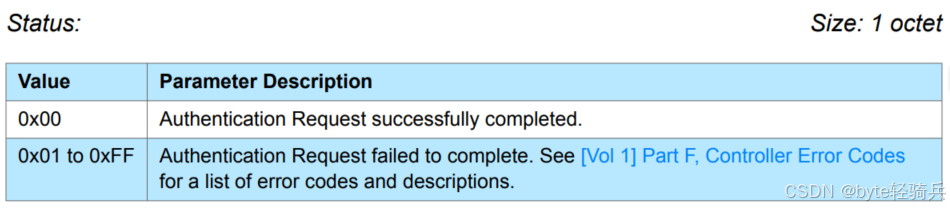

2.2. Status

Status 参数用于明确表示认证请求的完成状态。这是一个关键参数，因为它直接决定了后续连接建立过程是继续进行还是终止，并采取相应的措施。

• 0x00：表示认证请求已经成功完成。意味着认证过程顺利通过，设备之间的身份验证得到认可。在这种情况下，连接建立过程通常会继续进行，例如，设备可能会开始协商连接参数，如传输速率、数据包大小等，为后续的数据传输做好准备。
• 0x01 - 0xFF：取值范围从 0x01 到 0xFF 表示认证请求未能成功完成。这个范围内的不同值对应着不同的错误原因，具体的错误代码和描述可以参考 [Vol 1] Part F（《蓝牙核心规范》第 1 卷 F 部分）中的 Controller Error Codes（控制器错误代码）。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

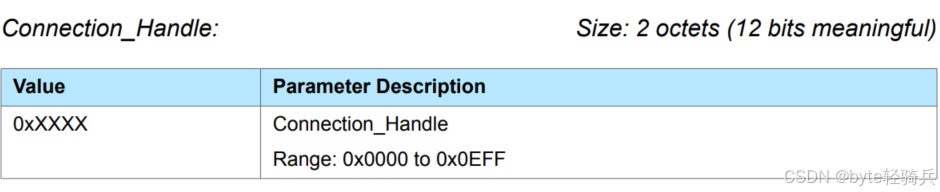

2.3. Connection_Handle

Connection_Handle 在蓝牙通信中用于唯一标识ACL连接的关键参数。通过正确地解析和使用这个参数，可以确保蓝牙设备之间的通信顺畅无阻。

• 有效位：尽管 Connection_Handle 占据了2个字节的空间，但根据蓝牙核心规范，只有其中的低12位是有效的，用于唯一标识一个ACL连接。
• 值范围：Connection_Handle 的值范围从 0x0000 到 0x0EFF（十六进制表示），这对应于十进制的0到3839。由于只有12位有效，因此最大的有效值是 0x0EFF（即 2^12 - 1）。
• 用途：在后续的HCI命令和数据包中，可以使用这个 Connection_Handle 来指定要操作的具体连接。例如，在发送数据、更改连接参数或断开连接时，都需要用到这个句柄。

三、事件的生成于处理

HCI_Authentication_Complete 事件是Bluetooth协议栈中用于指示链路层（Link Layer）认证过程完成的事件。这个事件在蓝牙设备之间的安全连接建立过程中非常重要。

3.1. 事件生成

HCI_Authentication_Complete 事件由蓝牙硬件控制器生成，并在以下情况下被触发：

• 设备配对：当两个蓝牙设备尝试建立安全连接并进行配对时，会进行认证过程。
• 重新连接：已经配对过的设备在重新连接时，根据配置可能需要重新进行认证。

认证过程通常涉及交换一些认证信息，如链路密钥（Link Key），以验证设备的身份。一旦认证成功或失败，HCI会生成一个 HCI_Authentication_Complete 事件来通知主机（Host）认证的结果。

3.2. 认证流程

3.2.1. 发送认证请求

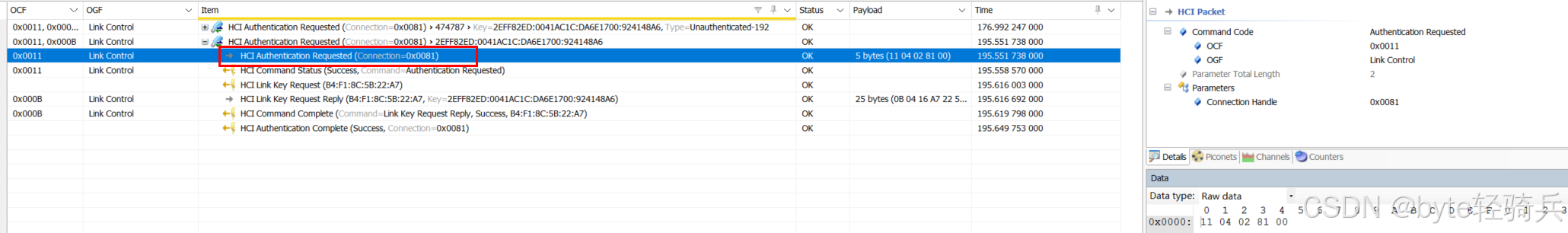

主机通过发送HCI_Authentication_Requested命令来请求对远端设备进行认证。该命令包含了要认证的连接的连接句柄（Connection_Handle），用于指定哪个连接需要进行认证。

3.2.2. 处理流程

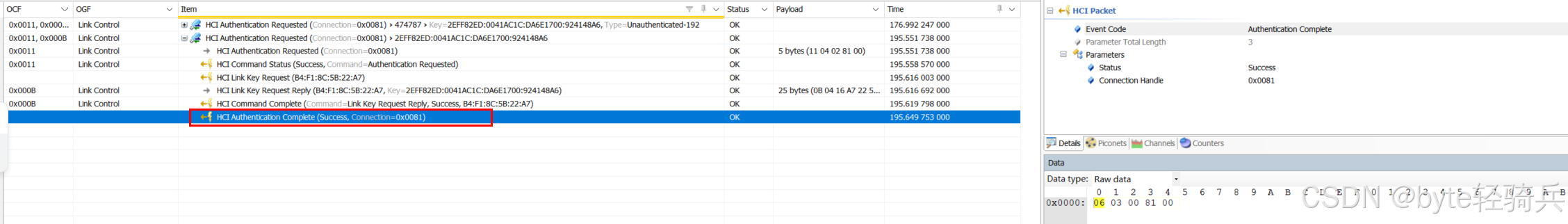

当主机（Host）接收到 HCI_Authentication_Complete 事件时，会进行以下处理：

• 解析事件：首先解析事件的各个字段，获取连接句柄和认证状态。
• 状态检查：
  • 如果状态为成功（0x00），则表明认证过程完成，设备间可以安全通信。
  • 如果状态为失败，则需要根据具体的失败原因采取适当的措施，如重新尝试认证、断开连接或通知用户。
• 后续操作：
  • 如果认证成功，可以继续进行其他安全相关的操作，如加密（Encryption）过程。
  • 如果认证失败，可能需要记录日志、通知应用程序或用户，并根据需要决定是否重试或放弃连接。

3.2.3. 示例代码

以下是一个简化的伪代码示例，展示了如何处理 HCI_Authentication_Complete 事件：

void handleHCIAuthenticationCompleteEvent(uint8_t* eventBuffer, uint16_t eventLength) {
    uint8_t eventCode = eventBuffer[0];
    uint16_t connectionHandle = (eventBuffer[1] << 8) | eventBuffer[2];
    uint8_t status = eventBuffer[3];

    if (eventCode == HCI_EVENT_AUTHENTICATION_COMPLETE) {
        if (status == 0x00) {
            // 认证成功
            printf("Authentication successful for connection handle: %04X\n", connectionHandle);
            // 进行后续的安全操作，如加密
        } else {
            // 认证失败
            printf("Authentication failed for connection handle: %04X, Status: %02X\n", connectionHandle, status);
            // 根据失败原因采取相应措施
        }
    } else {
        // 处理其他事件
    }
}

四、应用场景

4.1. 设备配对与连接场景

• 初次配对：
  • 场景描述：如用户首次将蓝牙耳机与手机配对，双方会进行认证过程。
  • 事件作用：手机收到HCI_Authentication_Complete事件后，根据认证结果决定是否继续建立连接。
  • 后续操作：认证成功则建立音频连接，失败则提示用户配对失败原因。
• 已配对设备重新连接：
  • 场景描述：已配对的蓝牙设备（如手机和蓝牙手环）在重新建立连接时，会进行认证。
  • 事件作用：手机根据HCI_Authentication_Complete事件中的Status参数判断连接是否成功。
  • 后续操作：成功则同步数据，失败则尝试解决问题，如检查连接设置或更新固件。

4.2. 高安全需求服务访问场景

• 移动支付：
  • 场景描述：蓝牙移动支付设备（如支付终端与手机）连接过程中，认证至关重要。
  • 事件作用：手机收到认证成功事件后，才允许后续的支付操作数据传输。
  • 后续操作：认证失败则立即终止交易，保障支付安全。
• 医疗设备数据传输：
  • 场景描述：蓝牙医疗设备（如血糖仪与手机健康管理应用）需要确保数据传输的安全性。
  • 事件作用：手机收到认证成功事件后，才接收和存储医疗设备数据。
  • 后续操作：认证失败则不接收数据，防止错误或未经授权数据进入系统。

4.3. 多设备互联场景

• 智能家居系统：
  • 场景描述：智能家居环境中，多个蓝牙设备与中枢相互连接。
  • 事件作用：中枢收到HCI_Authentication_Complete事件后，根据认证结果允许或拒绝设备访问。
  • 后续操作：如智能门锁认证成功后，允许用户远程控制门锁；认证失败则发出警报或提示。
• 车载蓝牙系统：
  • 场景描述：车载蓝牙系统与多种设备（如手机、智能手表）连接。
  • 事件作用：车载蓝牙收到认证成功事件后，实现相应功能。
  • 后续操作：如通过手机播放音乐、在智能手表上显示车辆信息等；认证失败则提醒用户重新连接或检查兼容性。

五、注意事项

在处理蓝牙通信中的HCI_Authentication_Complete事件时，以下是一系列重要的注意事项和流程梳理，以确保认证过程的准确性和安全性。

5.1. 认证状态检查

• 准确判断Status参数：
  • Status = 0x00 表示认证成功。
  • Status 在 0x01 至 0xFF 之间表示认证失败，需参考蓝牙核心规范（Vol 1, Part F）中的Controller Error Codes来确定具体失败原因。
• 避免误判：误判可能导致数据泄露或连接中断，需严格根据Status值进行判断。

5.2. 连接句柄的准确性

• 正确使用Connection_Handle参数：
  • Connection_Handle唯一标识ACL连接，需确保其准确性。
  • 避免设备混淆连接状态，特别是在多设备连接场景下。
• 确保范围与映射正确：Connection_Handle应在 0x0000 至 0x0EFF 范围内，并正确映射到相应连接。

5.3. 资源管理

• 认证成功时的资源分配：
  • 合理分配后续连接所需的资源，如内存、数据传输通道等。
  • 确保资源分配的及时性和完整性，避免影响连接性能和用户体验。
• 认证失败时的资源清理：彻底清除与失败连接尝试相关的资源，防止资源泄漏。

5.4. 异常处理和重试机制

• 异常情况处理：
  • 考虑丢失参数或接收不完整事件的情况，设置异常处理程序。
  • 对于认证失败，设置合理的重试次数和间隔，避免资源浪费。
• 兼容性和互操作性问题：
  • 考虑不同设备和协议版本的差异，确保正确处理事件。
  • 在跨平台设备连接时，遵循相同的事件处理标准。

5.5. 注意事项

• 认证失败处理：控制器不会自动断开连接，主机需决定是否继续尝试或断开连接。
• 安全简单配对模式：启用时，认证过程可能涉及更多交互和复杂流程。
• 事件解析：主机需正确解析事件中的参数信息来判断认证结果。

综上所述，HCI_Authentication_Complete事件是蓝牙通信中的一个重要事件，它标志着指定连接的认证过程已经完成。通过检查Status参数的值，主机可以确定认证是否成功，并据此进行后续操作或错误处理。此事件只在认证的发起者端生成，因此响应者端需要通过其他机制来确定认证状态。
