【0x04】HCI_Connection_Request事件详解

HCI_Connection_Request 是蓝牙协议栈中一个非常重要的事件，事件代码为 0x04。主要用于指示有一个新的传入连接正在尝试建立。这个事件标志着蓝牙设备间通信过程中的一个关键环节，决定了是否接受新的连接请求，从而影响后续的数据传输等操作。

一、事件概述

HCI_Connection_Request事件用于指示有一个新的入站连接尝试正在建立。主机（Host）在接收到此事件后，可以根据链接类型（Link_Type）参数来决定是接受还是拒绝该连接请求。

二、事件格式及参数

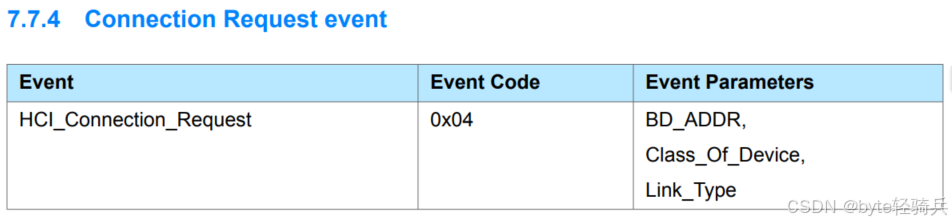

2.1. HCI_Connection_Request 事件格式

HCI_Connection_Request 事件由事件代码（Event Code）和事件参数（Event Parameters）组成。

事件通常包含以下参数：

• BD_ADDR：蓝牙设备地址（Bluetooth Device Address），表示尝试建立连接的远程设备的地址。
• Class_Of_Device：设备类别（Class of Device），表示远程设备的类别信息，用于描述设备的主要功能和特性。
• Link_Type：链接类型，指示尝试建立的连接类型。可以是异步无连接链路（ACL，Asynchronous Connection-Less），也可以是同步面向连接链路（SCO，Synchronous Connection-Oriented）或其增强版（eSCO）。

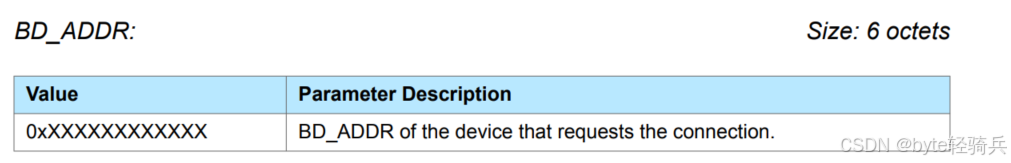

2.2. BD_ADDR

BD_ADDR在蓝牙通信中用于唯一标识一个蓝牙设备。当本地蓝牙设备接收到HCI_Connection_Request事件时，会检查事件中的BD_ADDR来确定是哪个远程设备正在尝试建立连接。

本地蓝牙设备可以根据BD_ADDR来决定是否接受连接请求。例如，可以将BD_ADDR与已知设备列表或白名单进行比较，以确定是否允许连接。

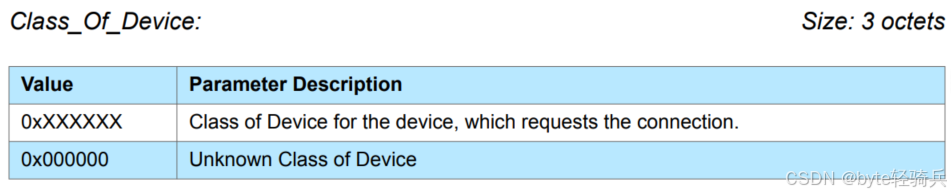

2.3. Class_Of_Device

Class_Of_Device用于在蓝牙协议的事件参数中精确地传递设备类别信息。

• 0xXXXXXX：是一个占位符，表示实际的设备类别值。在实际通信中，这个值会被替换为发起连接请求的远程设备的实际设备类别。
  • X：表示十六进制数字（0-9, A-F），每个X代表一个4位的二进制数（即半个字节）。
  • 因此，整个设备类别值由6个十六进制数字组成，每个数字占4位，总共24位。
• 0x000000：一个特殊的值，表示“未知的设备类别”。当蓝牙设备没有提供其设备类别时，可能会使用这个值。

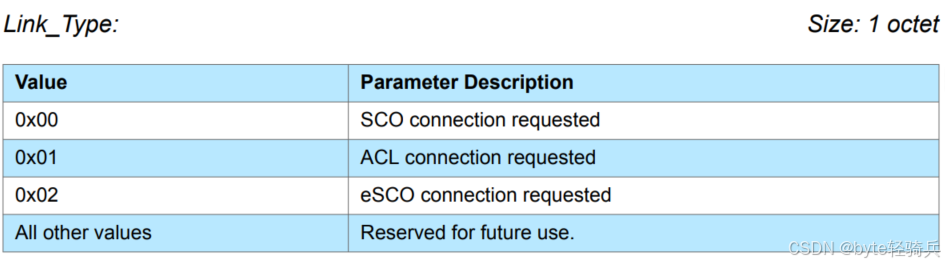

2.4. Link_Type

Link_Type在HCI_Connection_Request事件中用于指示发起连接请求的远程设备希望建立的链接类型。

• 0x00：表示请求建立同步面向连接链路（SCO）连接。SCO链接通常用于语音传输，如蓝牙耳机中的音频流。
• 0x01：表示请求建立异步无连接链路（ACL）连接。ACL链接是蓝牙通信中最常用的链接类型，用于传输异步数据包，支持较大的数据量和较高的数据传输速率。
• 0x02：表示请求建立增强型同步面向连接链路（eSCO）连接。eSCO是SCO的增强版，提供了更高的数据传输速率和更好的错误校正能力，适用于需要高质量音频传输的场景。
• 所有其他值：保留供未来使用。

本地蓝牙设备可以根据Link_Type来决定是否接受连接请求，以及如何配置蓝牙控制器以支持所需的链接类型。Link_Type还影响后续的数据传输和连接管理。

三、主机响应

3.1. ACL链接类型

• 主机应在Connection_Accept_Timeout超时之前，通过发送HCI_Accept_Connection_Request或HCI_Reject_Connection_Request命令来响应此事件。
• 【0x0009】HCI_Accept_Connection_Request命令详解-CSDN博客
• 【0x000A】HCI_Reject_Connection_Request命令详解-CSDN博客

3.2. SCO或eSCO链接类型

• 主机应回复以HCI_Accept_Synchronous_Connection_Request命令、HCI_Enhanced_Accept_Synchronous_Connection_Request命令或HCI_Reject_Synchronous_Connection_Request命令。
• 如果链接类型是SCO，主机也可以选择使用HCI_Accept_Connection_Request命令进行回复。但请注意，这种情况下，在协商SCO链路参数时，本地链路管理器（Link Manager）应使用HCI_Accept_Synchronous_Connection_Request命令的默认参数设置。
• 如果以HCI_Accept_Connection_Request命令响应，那么在连接完成后，应返回HCI_Connection_Complete事件，而不是HCI_Synchronous_Connection_Complete事件。

四、应用场景

4.1. 设备配对场景

• 描述：两个蓝牙设备首次尝试建立连接时，需进行配对。一方作为主设备发起连接请求，另一方作为从设备接受请求。
• 事件作用：主设备发送包含从设备蓝牙设备地址（BD_ADDR）和请求链接类型（Link_Type）等信息的HCI_Connection_Request事件。从设备根据配对策略和安全性要求决定是否接受请求。
• 示例：蓝牙耳机与手机配对，耳机发起请求，手机接收并解析事件，用户确认配对后完成连接。

4.2. 蓝牙文件传输场景

• 描述：两个蓝牙设备间进行文件传输时，发起方发送连接请求。
• 事件作用：请求中Link_Type参数通常为ACL，表示异步无连接链路，适用于数据传输。目标设备根据事件信息判断请求类型，并决定是否接受。
• 示例：笔记本电脑向移动硬盘发送文件传输请求，建立ACL链路后进行数据传输。

4.3. 蓝牙物联网设备连接场景

• 描述：智能家居系统中，智能传感器等设备与智能网关建立连接。
• 事件作用：传感器发送包含自身BD_ADDR和Class_Of_Device（表明设备类型）等信息的HCI_Connection_Request事件。网关验证设备合法性后决定是否建立连接。
• 示例：温湿度传感器向网关发送连接请求，建立连接后传输采集数据。

4.4. 多设备蓝牙连接场景（如车载蓝牙系统）

• 描述：一个蓝牙设备（如车载蓝牙系统）同时与多个其他设备建立连接。
• 事件作用：车载蓝牙接收多个包含不同设备BD_ADDR、Class_Of_Device和Link_Type等信息的HCI_Connection_Request事件。根据设备类型、连接目的和自身设置，有选择地接受或拒绝请求。
• 示例：车主手机、智能手环等设备同时尝试与车载蓝牙连接，车载蓝牙根据需求建立多个连接。

五、注意事项

在处理HCI_Connection_Request事件时，为确保蓝牙通信的顺利进行和设备间的互操作性，需要注意以下几个方面的事项。

5.1. 事件解析与参数校验

• 正确解析事件：蓝牙设备需按照蓝牙核心规范，正确解析HCI_Connection_Request事件中的字段，包括BD_ADDR（蓝牙设备地址）、Link_Type（连接类型）、Class_Of_Device（设备类别，如果包含）等。
• 参数校验：对解析出的参数进行校验，确保参数的合法性和有效性。例如，检查BD_ADDR的格式，确认Link_Type在支持的范围内。

5.2. 连接策略与安全性要求

• 连接策略：根据设备的连接策略（如配对状态、连接限制、设备类型匹配等）决定是否接受连接请求。
• 安全性要求：考虑安全性要求，如是否需要配对、加密等。未配对或未满足安全性要求的设备可拒绝连接或要求额外验证。

5.3. 资源管理与连接状态

• 资源管理：处理多个连接请求时，合理分配资源（如内存、带宽、连接句柄），避免资源耗尽导致连接失败。
• 连接状态管理：维护连接状态表，记录已建立的连接和待处理的请求。确保新请求处理前，已处理的请求和事件得到正确响应。

5.4. 链路类型与响应命令

• 链路类型对应的响应命令：对于不同的链路类型（如ACL、SCO、eSCO），使用正确的响应命令。错误的命令可能导致连接无法建立或不符合预期要求。
• 特殊链路类型处理：处理SCO链路请求时，注意返回的事件类型（如HCI_Connection_Complete而非HCI_Synchronous_Connection_Complete），这会影响上层应用的判断和后续操作。

5.5. 事件屏蔽与自动接受

• 事件屏蔽：当HCI_Connection_Request事件被屏蔽时，设备行为会有所不同。需参考文档说明，确保连接功能正常工作。
• 自动接受：在特定场景（如安全要求较低或测试场景）下，可能设置连接自动接受。但需谨慎使用，考虑安全风险，并采取措施保障设备安全性。

5.6. 角色转换与兼容性

• 角色转换：支持角色转换的设备在处理事件时，需考虑角色转换的影响，确保已建立的连接得到妥善处理。
• 兼容性：考虑不同版本的蓝牙协议和设备特性，确保与发起方设备的兼容性和互操作性。

5.7. 事件反馈与后续处理

• 事件反馈：处理完事件后，向发起方发送相应的反馈事件（如接受或拒绝连接请求）。
• 后续处理：根据处理结果，进行后续操作（如连接建立、数据传输、断开连接等），确保流程符合蓝牙核心规范和应用需求。

综上所述，HCI_Connection_Request事件是蓝牙主机控制器接口（HCI）中用于处理入站连接请求的重要事件。主机在接收到此事件后，应根据链接类型和当前系统状态来决定是否接受连接请求，并通过相应的命令进行响应。在处理过程中，主机应确保遵循蓝牙规范中的相关规定，以确保连接的稳定性和可靠性。
