【0x01】HCI_Inquiry_Complete事件详解

HCI_Inquiry_Complete事件是蓝牙主机控制器接口（HCI）中的一个重要事件，它标志着一次查询（Inquiry）操作的完成。当蓝牙设备执行完HCI_Inquiry命令后，无论查询成功还是失败，都会通过HCI_Inquiry_Complete事件来通知主机。

一、事件概述

HCI_Inquiry_Complete 事件在蓝牙HCI通信机制中起着重要的标识作用。它专门用于告知主机，之前发起的设备查询（Inquiry）操作已经结束了，使得主机能够知晓查询流程走到了哪一步，并根据该事件携带的状态信息来进一步判断此次查询的结果情况。

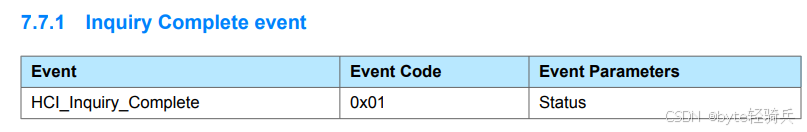

• 事件代码：0x01。这个代码是HCI_Inquiry_Complete事件的唯一标识符，用于在HCI事件流中区分其他类型的事件。
• Status：这是一个1字节（octet）的参数，用于指示查询操作的结果。

二、事件格式及参数

2.1. HCI_Inquiry_Complete事件格式

HCI_Inquiry_Complete事件的格式通常遵循蓝牙核心规范中定义的HCI事件格式。

包括事件代码、参数长度以及事件参数本身。

• 事件代码：HCI_Inquiry_Complete事件的事件代码是固定的，用于标识该事件的类型。在蓝牙规范中，每个HCI事件都有一个唯一的事件代码。
• 参数长度：参数长度通常表示跟随在事件代码之后的事件参数的字节数。对于该事件，参数长度可能因实现而异，但通常包含一个状态码。
• 状态码：状态码是一个字节的字段，用于指示查询过程的结果状态。常见的状态码包括：
  • HCI_SUCCESS：表示查询过程成功完成。
  • 其他错误代码：可能表示查询过程中发生了某种错误，如设备未响应、超时等。

2.2. 参数

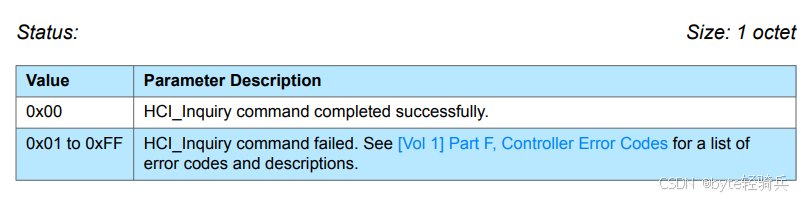

Status 参数承载了整个 HCI_Inquiry_Complete 事件的核心信息，用于准确地传达查询操作的完成状态。

Status 参数的大小是 1 个八位字节（octet）。意味着它在存储和传输过程中占用 1 个字节的空间，总共可以表示 256 种不同的状态值（从 0x00 到 0xFF）。

• 成功情况（0x00）：表示 HCI_Inquiry 命令成功完成。这是主机最希望看到的结果，意味着之前发起的查询周围蓝牙设备的操作顺利结束，并且蓝牙控制器按照预期获取到了相关设备的信息。
• 失败情况（0x01 - 0xFF）：表示 HCI_Inquiry 命令失败。由于可能的失败原因有多种，所以这个范围内的每个值都可能对应不同的错误情况。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

三、HCI_Inquiry_Complete事件触发机制

3.1. 基于查询命令完成的触发

• 正常完成查询
  • 主机发送HCI_Inquiry命令后，蓝牙主机控制器开始扫描周围的蓝牙设备。
  • 当扫描完成且信息收集无异常时，触发HCI_Inquiry_Complete事件。
• 提前终止查询
  • 主机主动取消查询（如用户手动停止），发送取消查询指令。
  • 主机控制器收到指令后立即终止查询，触发事件。
  • Status参数设置为表示查询被取消的值（0x01 - 0xFF之间）。
  • 主机控制器遇到不可恢复的错误（如硬件故障），提前终止查询。
  • Status参数设置为表示相应错误类型的值（0x01 - 0xFF之间）。

3.2. 受查询环境和设备状态影响的触发

• 信号干扰与中断
  • 强烈的信号干扰影响查询进行，干扰强度超过阈值。
  • 主机控制器无法继续获取有效蓝牙设备信息，查询被迫中断。
  • 触发事件，Status参数设置为表示信号干扰导致失败的值（0x01 - 0xFF之间）。
• 设备资源限制
  • 蓝牙主机控制器资源（如内存、处理能力）消耗达到极限。
  • 无法继续记录新发现的设备信息，终止查询。
  • 触发事件，Status参数设置为表示资源不足导致失败的值（0x01 - 0xFF之间）。

3.3. 与蓝牙协议栈内部逻辑相关的触发

• 协议栈状态机转换
  • 蓝牙协议栈内部采用状态机管理查询操作流程。
  • 当查询操作状态从“查询进行中”转换到“查询完成”时，触发事件。
  • 状态转换基于协议栈对查询操作的监测和判断，满足查询完成条件后驱动状态机转换。
• 协议栈错误处理机制
  • 蓝牙协议栈设有错误处理机制，应对查询过程中的协议相关错误。
  • 检测到违反蓝牙协议规范的情况（如参数错误、响应格式不符合协议等）。
  • 终止查询，触发事件，通过Status参数返回相应错误代码（0x01 - 0xFF之间）。

HCI_Inquiry_Complete事件的触发机制涉及查询命令的完成、查询环境和设备状态的影响，以及蓝牙协议栈内部逻辑的处理。

四、事件处理流程

HCI_Inquiry_Complete事件的处理流程通常涉及蓝牙设备的主机控制器（Host Controller）和主机（Host）之间的交互。以下是一个典型的处理流程。

4.1. 事件接收阶段

• 监听与捕获：
  • 蓝牙主机通过HCI协议栈持续监听来自主机控制器的事件。
  • 当接收到事件时，首先检查事件代码，确认是否为HCI_Inquiry_Complete事件（事件代码为0x01）。

4.2. 事件解析阶段

• 提取Status参数：
  • 从事件数据包中准确读取Status参数（1个八位字节）。
  • Status参数的值决定了查询操作的成败。
• 判断查询状态：
  • 成功状态（Status = 0x00）：表明HCI查询命令已成功执行。
  • 失败状态（Status = 0x01至0xFF）：表示查询命令失败，需根据Status值进一步查询错误原因。

4.3. 成功处理阶段

• 整理与存储查询结果：
  • 访问之前存储的查询结果数据结构。
  • 对查询结果进行格式化、分类等处理。
  • 将处理后的结果存储到适当的存储结构中，如数据库、链表等。
• 通知上层应用或用户：
  • 根据系统设计，向用户显示查询到的蓝牙设备列表。
  • 或向上层应用发送包含设备信息的消息，以便进行后续操作。

4.4. 失败处理阶段

• 查询与分析错误码：
  • 根据Status值，在蓝牙协议文档中查找对应的错误码和详细描述。
  • 深入理解失败原因，为采取纠正措施提供依据。
• 采取纠正与恢复措施：
  • 根据错误原因，调整硬件连接、查询参数或优化环境因素。
  • 尝试重新执行查询命令，或采取其他恢复措施。
• 记录错误信息（可选）：在复杂系统中，记录错误信息以供后续分析和优化。

4.5. 资源释放阶段

• 无论查询成功还是失败，都需释放与查询过程相关的资源。
• 这包括内存、定时器等资源，以确保系统资源的有效利用。

4.6. 事件通知（可选）阶段

• 通知上层应用：
  • 在某些情况下，向上层应用发送通知，告知查询的完成情况和结果。
  • 这有助于上层应用根据查询结果做出进一步的决策和操作。

4.7. 示例代码

以下是一个简化的代码示例，用于展示如何处理HCI_Inquiry_Complete事件。请注意，这个示例是为了教学目的而编写的，并未涵盖所有可能的错误处理和资源管理细节。

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <string.h>

// 假设的蓝牙设备信息结构体
typedef struct {
    uint8_t bd_addr[6];   // 设备地址
    uint8_t dev_class[3]; // 设备类别
    char name[249];       // 设备名称（蓝牙名称，最长248字节+1个空终止符）
} BluetoothDevice;

// 假设的查询结果存储结构
typedef struct {
    BluetoothDevice *devices;
    uint16_t num_devices;
    uint16_t capacity;
} InquiryResultList;

// 初始化查询结果列表
void initialize_inquiry_result_list(InquiryResultList *list, uint16_t initial_capacity) {
    list->devices = (BluetoothDevice *)malloc(initial_capacity * sizeof(BluetoothDevice));
    list->num_devices = 0;
    list->capacity = initial_capacity;
}

// 释放查询结果列表
void free_inquiry_result_list(InquiryResultList *list) {
    free(list->devices);
    list->devices = NULL;
    list->num_devices = 0;
    list->capacity = 0;
}

// 接收并处理HCI_Inquiry_Complete事件
void handle_hci_inquiry_complete_event(uint8_t *event_data, uint8_t event_length, InquiryResultList *result_list, void (*notify_app)(InquiryResultList*)) {
    uint8_t status = event_data[0]; // 读取Status参数

    if (status == 0x00) {
        // 查询成功
        printf("Inquiry completed successfully.\n");

        // 在这里，你应该处理之前通过HCI_Inquiry_Result事件接收到的查询结果
        // 由于这个示例没有模拟HCI_Inquiry_Result事件的接收，我们假设结果已经存储在result_list中

        // 通知上层应用（如果提供了回调函数）
        if (notify_app != NULL) {
            notify_app(result_list);
        }
    } else {
        // 查询失败
        printf("Inquiry failed with status code: 0x%02X\n", status);

        // 根据Status值查询错误原因，并采取纠正措施（这里省略具体实现）
        // ...

        // 记录错误信息（可选，这里省略具体实现）
        // ...
    }

    // 释放查询过程中可能分配的资源（在这个简化的示例中没有显式分配资源，但实际应用中可能需要）
    // ...
}

// 假设的上层应用通知回调函数
void notify_upper_layer(InquiryResultList *result_list) {
    printf("Notifying upper layer with %u devices found.\n", result_list->num_devices);
    // 在这里，可以将查询结果传递给上层应用进行进一步处理
    // ...
}

int main() {
    // 假设我们已经有一个初始化过的InquiryResultList和模拟的event_data
    InquiryResultList result_list;
    initialize_inquiry_result_list(&result_list, 10);

    // 模拟的HCI_Inquiry_Complete事件数据（仅包含Status参数）
    uint8_t event_data[] = {0x00}; // 假设查询成功

    // 处理HCI_Inquiry_Complete事件
    handle_hci_inquiry_complete_event(event_data, sizeof(event_data), &result_list, notify_upper_layer);

    // 释放查询结果列表（在实际应用中，这应该在不再需要列表时执行）
    free_inquiry_result_list(&result_list);

    return 0;
}

五、事件的重要性及应用场景

5.1. 重要性

5.1.1. 流程完整性保障

• 查询操作反馈闭环：HCI_Inquiry_Complete 事件是蓝牙设备查询操作的结束标志，确保了查询流程从发起、执行到结束的完整性。主机通过接收此事件，可以准确知道查询操作何时完成，从而避免无限期等待或误操作。
• 结果确定性确认：该事件中的 Status 参数提供了查询操作成功与否的明确反馈。主机可以根据 Status 值判断查询是否成功，进而决定是否进行后续的设备连接、管理或测试等操作。

5.1.2. 错误检测与恢复引导

• 故障早期发现：在复杂的蓝牙通信环境中，查询操作可能会受到多种因素的影响而失败。HCI_Inquiry_Complete 事件通过返回非零 Status 值，能够及时发现查询过程中的故障，为故障排查和恢复提供重要线索。
• 针对性恢复措施：当查询失败时，开发人员或设备管理者可以根据事件中的 Status 值和蓝牙协议文档中的错误码信息，采取针对性的恢复措施，如调整设备位置、增强信号发射功率、更新蓝牙协议栈软件等。

5.2. 应用场景

5.2.1. 设备发现与配对

• 智能家居系统初始化：在智能家居系统中，主控设备通过发送 HCI_Inquiry 命令来发现周围的蓝牙智能设备。当收到 HCI_Inquiry_Complete 事件后，主控设备可以提取发现的设备信息，如设备地址和类型，进而与这些设备进行配对和连接，实现智能家居网络的组建和管理。
• 移动设备与外设连接：智能手机、平板电脑等移动设备通过查询操作来发现附近的蓝牙外设。当 HCI_Inquiry_Complete 事件返回成功状态时，移动设备可以在屏幕上显示发现的外设列表，供用户选择并连接所需的外设。

5.2.2. 蓝牙设备管理与监控

• 企业级设备管理系统：在企业环境中，设备管理系统通过定期发送 HCI_Inquiry 命令来扫描蓝牙设备的状态。当收到 HCI_Inquiry_Complete 事件后，系统可以根据 Status 参数判断扫描是否成功，并据此更新设备列表、检查设备是否离线或出现异常。这对于确保企业蓝牙设备的正常运行和有效管理至关重要。
• 物联网设备网络维护：在物联网应用中，蓝牙传感器网络可能由众多传感器节点组成。网络管理中心通过查询操作来发现新加入的传感器或检查现有传感器的状态。HCI_Inquiry_Complete 事件的反馈有助于网络管理中心及时更新网络拓扑结构、监控设备状态，并在发现故障时及时采取措施进行修复或调整。

综上所述，HCI_Inquiry_Complete 事件通过其简单却关键的 Status 参数，为蓝牙设备查询操作的结束情况提供了明确的反馈，无论是对正常查询流程的推进，还是对查询失败情况的处理，都有着不可或缺的重要意义。
