【0x007A】HCI_Write_Secure_Connections_Host_Support命令详解

HCI_Write_Secure_Connections_Host_Support命令是蓝牙主机控制器接口（HCI）中的一个重要命令，用于配置蓝牙设备是否支持安全连接（Secure Connections）的主机支持功能。

一、命令概述

HCI_Write_Secure_Connections_Host_Support 命令用于在蓝牙BR/EDR（Basic Rate/Enhanced Data Rate）控制器中写入Secure_Connections_Host_Support参数。这个命令允许主机配置控制器是否支持安全连接（Secure Connections）的增强功能。

• 当Secure_Connections_Host_Support设置为enabled时，控制器将使用增强的安全特性，包括在响应远程设备的LMP_FEATURES_REQ请求时，在LMP（Link Manager Protocol）特性掩码中设置指示支持安全连接（主机支持）的位。
• 默认情况下，Secure_Connections_Host_Support的值为disabled（禁用）。
• 如果启用安全连接主机支持，控制器将确保在后续的LMP特性交换过程中，正确地向远程设备报告对安全连接的支持。
• 如果在不允许的情况下（如控制器正在进行寻呼或连接时）尝试更改此设置，控制器将返回错误代码Command Disallowed（0x0C）。
• 主机应检查返回的状态码，并根据需要进行错误处理或重试操作。

二、命令格式及参数

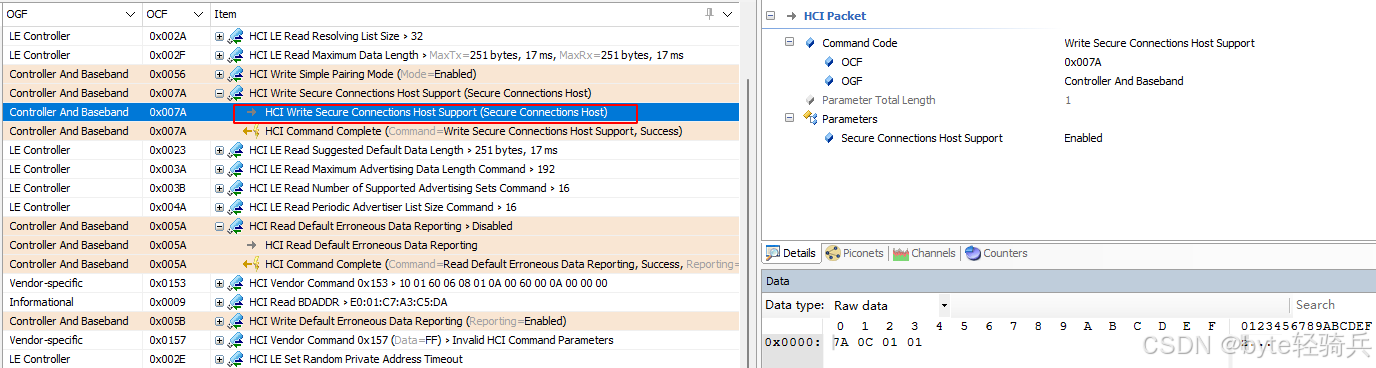

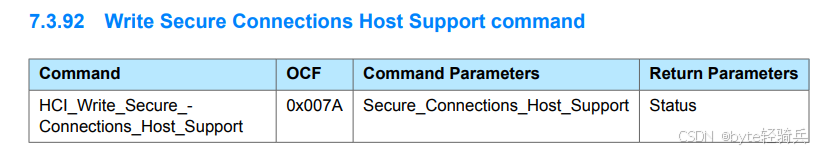

2.1. HCI_Write_Secure_Connections_Host_Support命令格式

HCI_Write_Secure_Connections_Host_Support命令的格式遵循蓝牙HCI的通用命令结构。

命令包由一个头部和参数部分组成。头部包含命令类型、操作码（Opcode）等信息，而参数部分则包含具体的命令参数。

• 头部信息：
  • Packet Type：表示数据包类型。对于HCI命令包，其值通常为0x01。
  • Opcode：由操作码组字段（OGF）和操作码命令字段（OCF）组成。对于HCI_Write_Secure_Connections_Host_Support命令，其OGF为0x03（表示HCI Control and Baseband commands），OCF为0x007A。
• 参数部分：
  • Secure_Connections_Host_Support：一个布尔值参数，用于指示是否启用安全连接的主机支持功能。其值为1字节，0x00表示禁用，0x01表示启用。

2.2. Secure_Connections_Host_Support

Secure_Connections_Host_Support用于指示是否启用安全连接的主机支持功能。

• 0x00：安全连接主机支持功能被禁用（default）。表示主机不支持安全连接。
• 0x01：安全连接主机支持功能被启用。表示主机支持安全连接。
• 所有其他值（除了0x00和0x01之外）都保留给未来使用。

三、生成事件及参数

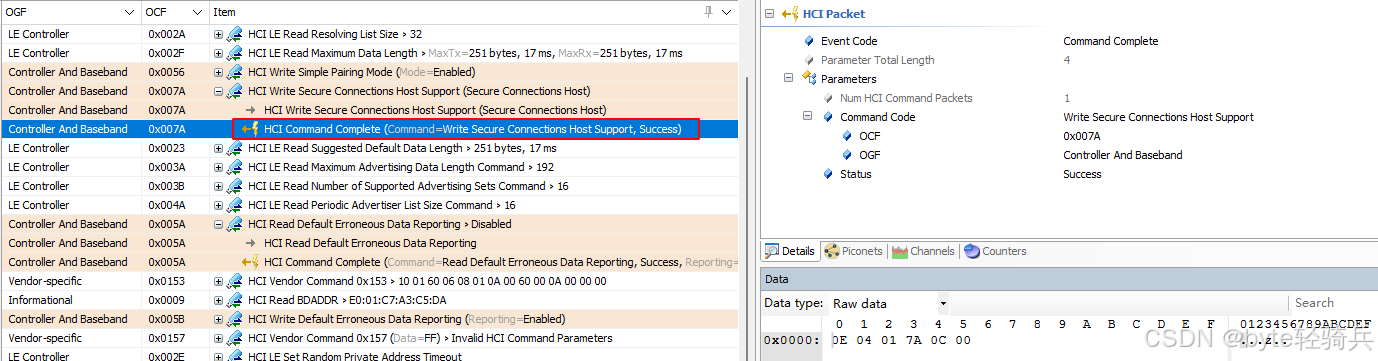

3.1. HCI_Command_Complete事件格式

当HCI_Write_Secure_Connections_Host_Support命令执行完成后，蓝牙控制器会生成一个HCI_Command_Complete事件，除非该事件被屏蔽（masked away）。HCI_Command_Complete事件是HCI中用于指示命令执行结果的标准事件之一。

事件包含以下字段：

• Event Code：表示事件类型的代码。对于HCI_Command_Complete事件，其值通常为0x0E。
• Packet Length：表示事件包的总长度，包括事件代码、命令操作码（Opcode）、返回参数状态码以及可能的额外返回参数（如果有的话）。
• Opcode：与完成的命令相对应的操作码。
• Return Parameters：
  • Status：一个1字节的状态码，用于指示命令的执行结果。0x00表示成功，其他值表示失败，并可能包含有关失败原因的详细信息。
  • （可选）其他返回参数：对于某些命令，可能还会有额外的返回参数。然而，对于HCI_Write_Secure_Connections_Host_Support命令，通常只有一个状态码作为返回参数。

3.2. Status

Status参数描述是针对HCI_Write_Secure_Connections_Host_Support命令执行结果的状态码。这个状态码是HCI_Command_Complete事件中的一个关键组成部分，用于指示命令是否成功执行以及可能的失败原因。

• 0x00：HCI_Write_Secure_Connections_Host_Support命令成功执行。表示蓝牙控制器已经成功接收并处理了该命令，且安全连接的主机支持功能已根据命令参数进行了相应的配置。
• 0x01至0xFF：HCI_Write_Secure_Connections_Host_Support命令执行失败。这些值表示命令在执行过程中遇到了问题，并返回了一个错误码。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

四、命令执行流程梳理

4.1. 命令发送阶段

• 主机构建命令包：主机遵循蓝牙HCI协议，构建包含操作码（OCF为0x007A）、参数长度（可能为0x01，取决于Secure_Connections_Host_Support参数的大小）及Secure_Connections_Host_Support参数（0x00表示禁用，0x01表示启用）的命令包。
• 发送至控制器：主机通过HCI接口，将构建好的命令包发送给蓝牙BR/EDR控制器。

4.2. 命令接收与验证阶段（控制器端）

• 接收命令包：控制器通过HCI接口接收命令包。
• 验证合法性：控制器检查命令包的格式、操作码、参数长度等是否正确，并确认当前设备状态是否允许执行此命令。若存在任何不符合项或设备状态不允许，则直接进入命令执行失败流程。

4.3. 命令执行阶段（控制器端）

• 写入配置：若命令合法，控制器根据命令包中的参数值，更新内部配置寄存器或存储位置，以设置安全连接主机支持功能的启用或禁用状态。
• 更新相关机制：当启用安全连接主机支持时，控制器会更新一系列相关机制，如加密机制、链路管理等，并确保在后续通信中遵循安全连接的要求。

4.4. 命令完成反馈阶段

• 生成事件包（成功）：若命令成功执行，控制器生成HCI_Command_Complete事件包，其中Status参数设置为0x00，表示成功。该事件包通过HCI接口发送回主机。
• 生成事件包（失败）：若命令执行失败，控制器同样生成HCI_Command_Complete事件包，但Status参数设置为0x01至0xFF之间的值，表示失败，并可能包含具体的错误码。该事件包也通过HCI接口发送回主机。

4.5. 主机处理反馈阶段

• 接收事件包：主机通过HCI接口接收来自控制器的HCI_Command_Complete事件包。
• 解析并处理：主机解析事件包中的Status参数，根据值判断命令是否成功执行。若成功，则根据之前设置的参数值继续后续操作；若失败，则根据错误码和文档参考处理失败情况，可能包括重试命令、调整设备状态或通知用户等。

4.6. 示例代码

以下代码示例将是一个高度简化的版本，旨在展示流程的逻辑结构，而非实际的硬件或堆栈调用。

#include <stdint.h>
#include <stdbool.h>
#include <stdio.h>

// 假设这些函数是由蓝牙协议栈或硬件抽象层提供的
extern bool hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len, uint8_t *event_buf, uint16_t *event_len);
extern void handle_hci_event(const uint8_t *event, uint16_t event_len);

// 示例：发送HCI_Write_Secure_Connections_Host_Support命令
bool send_write_secure_connections_host_support(bool enable) {
    uint8_t params[2] = {0x01, (enable ? 0x01 : 0x00)}; // 参数长度1字节，参数值1字节
    uint8_t event_buf[256]; // 假设事件缓冲区足够大
    uint16_t event_len = sizeof(event_buf);
    const uint16_t opcode = 0x0004 | (0x007A << 10); // OGF=0x04（信息参数组），OCF=0x007A

    // 发送命令
    if (!hci_send_command(opcode, params, sizeof(params), event_buf, &event_len)) {
        printf("Failed to send HCI command.\n");
        return false;
    }

    // 处理返回的事件（这里假设handle_hci_event函数会解析事件并采取相应的行动）
    handle_hci_event(event_buf, event_len);

    // 在实际代码中，可能需要等待并检查特定的事件或状态来确定命令是否成功
    // 这里为了简化，我们假设handle_hci_event已经处理了所有必要的逻辑

    // 返回成功（注意：这里的成功仅表示命令已发送，并不保证命令在控制器端执行成功）
    return true;
}

// 示例：处理HCI事件（这里需要根据蓝牙协议栈和具体需求来实现）
void handle_hci_event(const uint8_t *event, uint16_t event_len) {
    // 假设事件格式是HCI_Command_Complete事件
    if (event_len < 4) {
        printf("Invalid HCI event length.\n");
        return;
    }

    uint8_t evt_code = event[1];
    uint8_t status = event[2];
    uint16_t pkt_len = (event[3] << 8) | event[4];

    if (evt_code == 0x0E) { // HCI_Command_Complete事件代码
        if (status == 0x00) {
            printf("HCI command executed successfully.\n");
            // 在这里可以根据需要执行后续操作
        } else {
            printf("HCI command failed with status 0x%02X.\n", status);
            // 在这里可以根据错误码执行错误处理逻辑
        }
    } else {
        // 处理其他类型的事件
    }
}

int main() {
    // 启用安全连接主机支持
    if (!send_write_secure_connections_host_support(true)) {
        printf("Failed to enable Secure Connections host support.\n");
        return 1;
    }

    // ... 其他代码 ...

    return 0;
}

五、使用场景

5.1. 设备安全策略配置

• 初始安全设置：
  • 在蓝牙设备首次配置或恢复出厂设置后，根据设备的安全策略，通过发送HCI_Write_Secure_Connections_Host_Support命令来启用或禁用安全连接支持。
  • 对数据安全要求极高的设备（如医疗设备）会强制启用此功能，以确保设备间的通信安全。
• 安全策略更新：
  • 当设备的安全策略发生变化时，使用此命令更新Secure_Connections_Host_Support参数，以适应新的安全要求。
  • 企业级的蓝牙设备管理系统可通过此命令统一提升设备的安全级别。

5.2. 建立安全连接链路

• 安全连接协商阶段：
  • 在两个蓝牙设备准备建立安全连接之前，通过发送此命令确保双方设备都支持安全连接功能。
  • 有助于为后续的加密通信和认证过程做好准备。
• 与不同安全能力设备交互：
  • 当设备需要与具有不同安全连接能力的设备进行通信时，使用此命令调整自身的安全设置。
  • 有助于确保双方设备能够正确协商并使用适当的安全连接功能。

5.3. 设备兼容性与功能升级

• 新功能启用与兼容性检查：
  • 在蓝牙设备的固件或软件升级后，使用此命令启用新增的安全连接功能。
  • 同时，也有助于检查设备与其他蓝牙设备的兼容性。
• 跨平台安全连接支持：
  • 在跨平台的蓝牙设备通信中，使用此命令确保设备能够根据不同平台的要求灵活调整安全连接支持功能。
  • 有助于实现安全、稳定的跨平台通信。

HCI_Write_Secure_Connections_Host_Support命令在蓝牙设备的配置和安全通信方面发挥着重要作用。通过正确使用该命令，可以确保蓝牙设备之间的通信更加安全可靠，适应不同的安全策略要求，并与具有不同安全连接能力的设备进行交互。同时，它还有助于检查设备的兼容性，并启用新的安全连接功能。

六、注意事项

6.1. 命令执行前的准备

• 确认设备兼容性：在执行命令前，查阅设备的规格说明书或相关文档，确认蓝牙设备是否支持安全连接功能。
• 了解当前安全设置：在更改设置前，了解设备当前的安全配置，确保更改后的设置与设备的其他安全策略保持一致。

6.2. 命令参数的设置

• 正确设置参数值：根据设备的实际需求和安全策略，设置Secure_Connections_Host_Support参数为0x00（不支持）或0x01（支持）。
• 避免非法参数：不要设置非法或未定义的参数值，避免设备无法正确解析命令或产生不可预测的行为。

6.3. 命令执行过程中的注意事项

• 设备状态检查：
  • 避免在控制器正在进行寻呼、已启用寻呼扫描或存在ACL连接时发送命令。
  • 确保设备处于可配置状态，如已连接至主机或处于特定的配置模式。
• 监控命令执行结果：
  • 执行命令后，监控设备的响应和状态变化，确保命令已正确执行。
  • 如命令执行失败，检查参数设置、设备兼容性及其他配置问题。
• 避免命令冲突：在发送HCI_Write_Secure_Connections_Host_Support命令时，避免同时发送其他可能影响安全连接设置的命令。

6.4. 命令执行后的验证与测试

• 验证安全连接功能：尝试与其他支持安全连接的蓝牙设备进行配对和通信，验证设备的安全连接功能是否已正确启用。
• 测试兼容性：测试设备与其他蓝牙设备的兼容性，确保设备能在不同的环境中正常工作，并与其他设备实现互操作性。

综上所述，HCI_Write_Secure_Connections_Host_Support命令是配置蓝牙设备安全性的关键部分，它允许主机控制是否启用安全连接的增强特性，从而确保蓝牙通信的安全性和兼容性。
