频域滤波是数字图像处理的核心技术之一,其核心思想是将图像从空间域转换到频率域,通过修改频率分量实现图像增强、去噪、锐化等操作。本文将按照《数字图像处理》第 4 章的完整目录,用通俗易懂的语言讲解频域滤波的全知识点,并配套可直接运行的 Python 代码、效果对比图,帮你彻底吃透频域滤波!

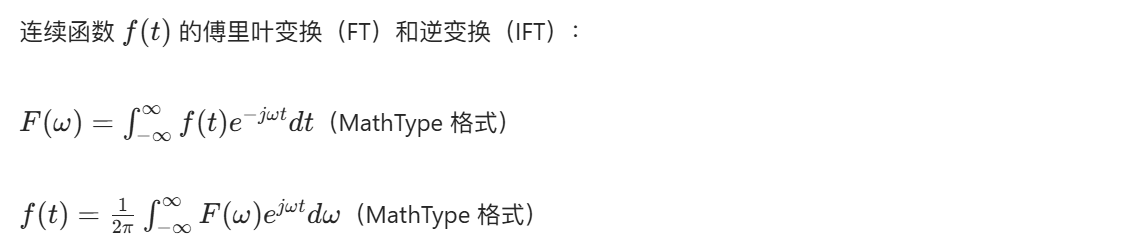

傅里叶变换的核心是 “任何周期函数都可以分解为正弦 / 余弦函数的叠加”,其发展脉络可总结为:
本章所有示例基于 Python 实现,依赖库包括:numpy(数值计算)、cv2(图像读取 / 处理)、matplotlib(可视化)、scipy(信号处理)。环境准备:
pip install numpy opencv-python matplotlib scipy

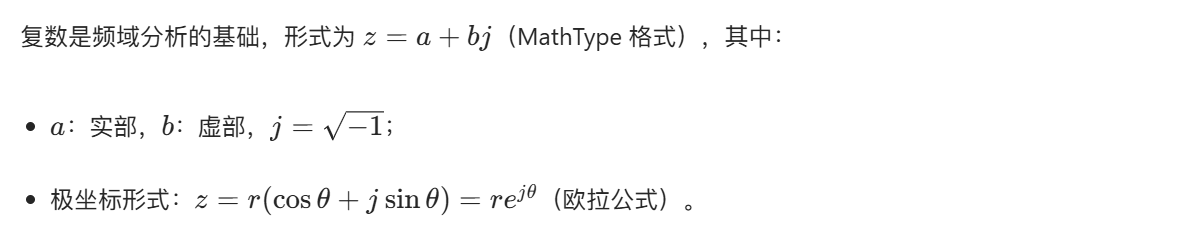

代码示例:复数基本运算
import numpy as np
# 定义复数(三种正确方式,任选其一即可)
# 方式1:直接用Python原生复数(推荐,最简单)
z1 = 3 + 4j # 3+4j
z2 = 1 + 2j # 1+2j
# 方式2:np.complex_ 传入字符串(兼容旧版本NumPy)
# z1 = np.complex_("3+4j")
# z2 = np.complex_("1+2j")
# 方式3:np.array 构造复数数组(适合批量定义)
# z1 = np.array([3, 4], dtype=np.complex128)
# z2 = np.array([1, 2], dtype=np.complex128)
# 基本运算
z_add = z1 + z2 # 加法
z_mul = z1 * z2 # 乘法
z_abs = np.abs(z1) # 模长
z_angle = np.angle(z1)# 辐角(弧度)
# 输出结果
print(f"z1 = {z1}, z2 = {z2}")
print(f"z1 + z2 = {z_add}")
print(f"z1 * z2 = {z_mul}")
print(f"|z1| = {z_abs}, 辐角 = {z_angle:.2f} rad")输出:
z1 = (3+4j), z2 = (1+2j)
z1 + z2 = (4+6j)
z1 * z2 = (-5+10j)
|z1| = 5.0, 辐角 = 0.93 rad
代码示例:方波的傅里叶级数逼近
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体(解决matplotlib中文显示问题)
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 定义方波函数
def square_wave(t, T=2*np.pi):
return np.where(np.mod(t, T) < T/2, 1, -1)
# 傅里叶级数逼近
def fourier_series(t, n_max, T=2*np.pi):
omega0 = 2*np.pi / T
result = 0
for n in range(1, n_max+1, 2): # 只保留奇次谐波
an = 0
bn = 4/(n*np.pi)
result += an*np.cos(n*omega0*t) + bn*np.sin(n*omega0*t)
return result
# 生成数据
t = np.linspace(-2*np.pi, 2*np.pi, 1000)
y_original = square_wave(t)
# 不同项数的逼近
y_1 = fourier_series(t, 1)
y_5 = fourier_series(t, 5)
y_20 = fourier_series(t, 20)
# 可视化对比
plt.figure(figsize=(12, 8))
plt.subplot(2, 2, 1)
plt.plot(t, y_original, label='原始方波')
plt.title('原始方波')
plt.grid(True)
plt.subplot(2, 2, 2)
plt.plot(t, y_1, label='1项逼近', color='orange')
plt.title('1项傅里叶级数逼近')
plt.grid(True)
plt.subplot(2, 2, 3)
plt.plot(t, y_5, label='5项逼近', color='red')
plt.title('5项傅里叶级数逼近')
plt.grid(True)
plt.subplot(2, 2, 4)
plt.plot(t, y_20, label='20项逼近', color='green')
plt.title('20项傅里叶级数逼近')
plt.grid(True)
plt.tight_layout()
plt.show()

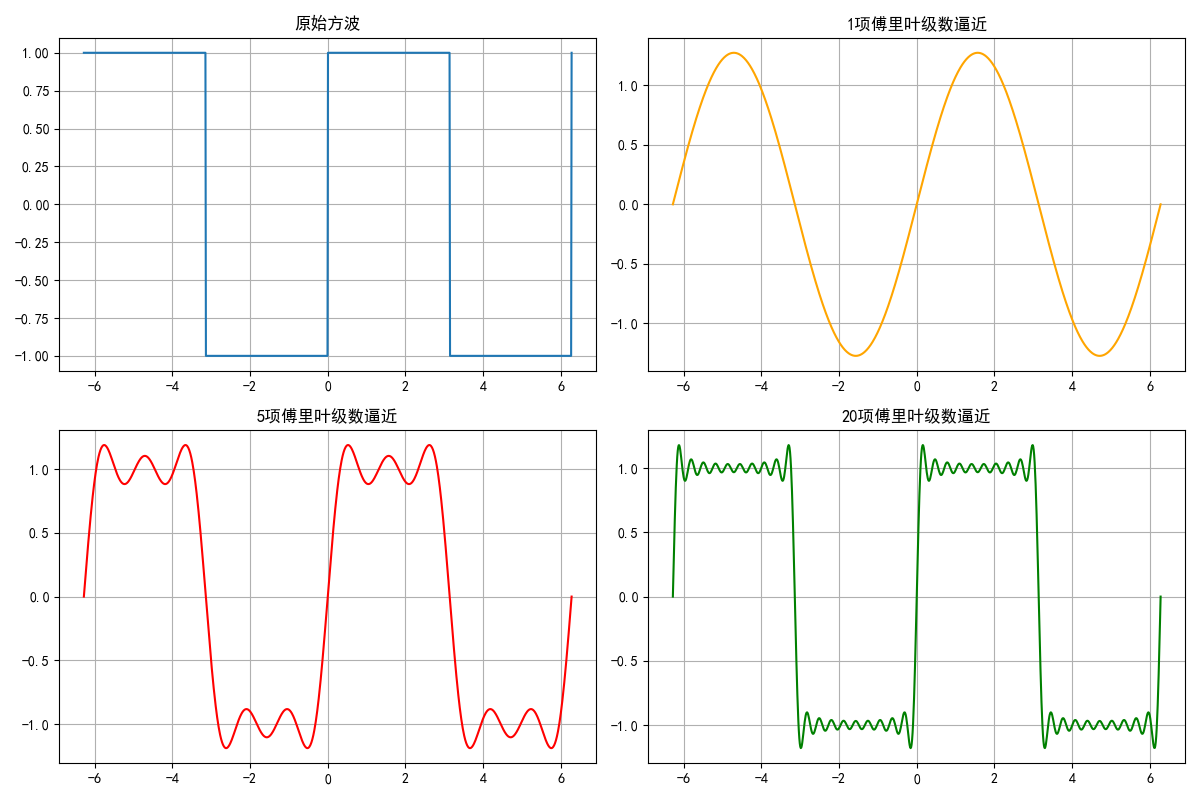

效果对比图:

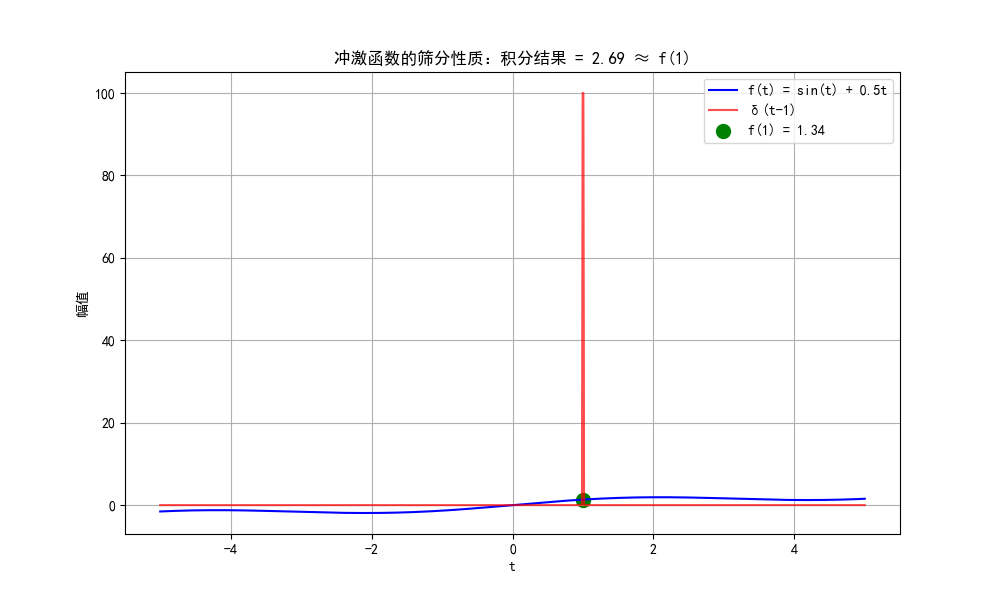

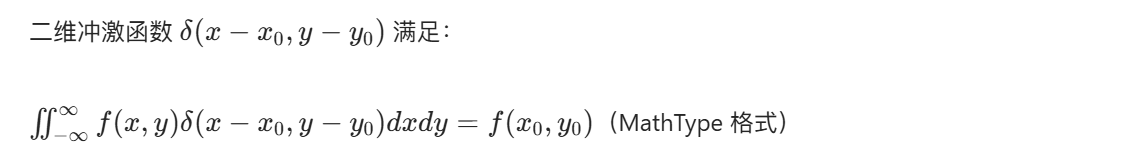

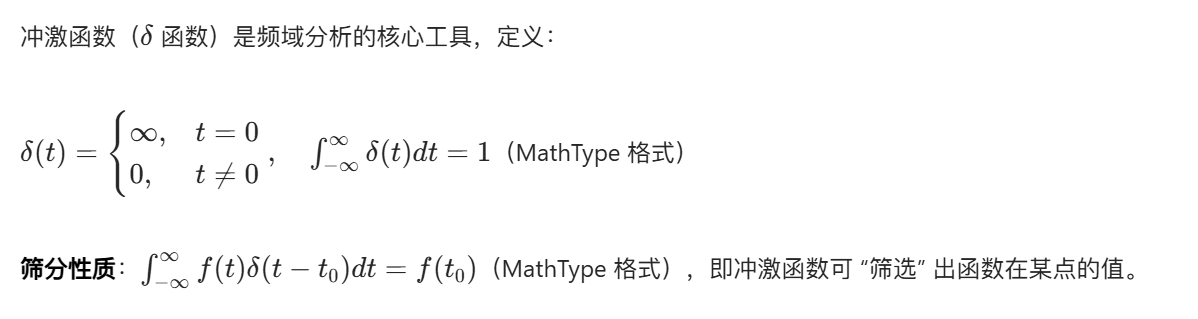

代码示例:冲激函数可视化与筛分性质验证
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 模拟冲激函数(离散近似)
def delta_func(t, t0=0, eps=0.01):
return np.where(np.abs(t - t0) < eps, 1/eps, 0)
# 定义测试函数
def f(t):
return np.sin(t) + 0.5*t
# 生成数据
t = np.linspace(-5, 5, 1000)
delta = delta_func(t, t0=1) # t0=1处的冲激
f_t = f(t)
# 验证筛分性质:积分f(t)*delta(t-1) ≈ f(1)
integral = np.trapz(f_t * delta, t)
f_1 = f(1)
# 可视化
plt.figure(figsize=(10, 6))
plt.plot(t, f_t, label='f(t) = sin(t) + 0.5t', color='blue')
plt.plot(t, delta, label='δ(t-1)', color='red', alpha=0.7)
plt.scatter(1, f_1, color='green', s=100, label=f'f(1) = {f_1:.2f}')
plt.title(f'冲激函数的筛分性质:积分结果 = {integral:.2f} ≈ f(1)')
plt.xlabel('t')
plt.ylabel('幅值')
plt.legend()
plt.grid(True)
plt.show()

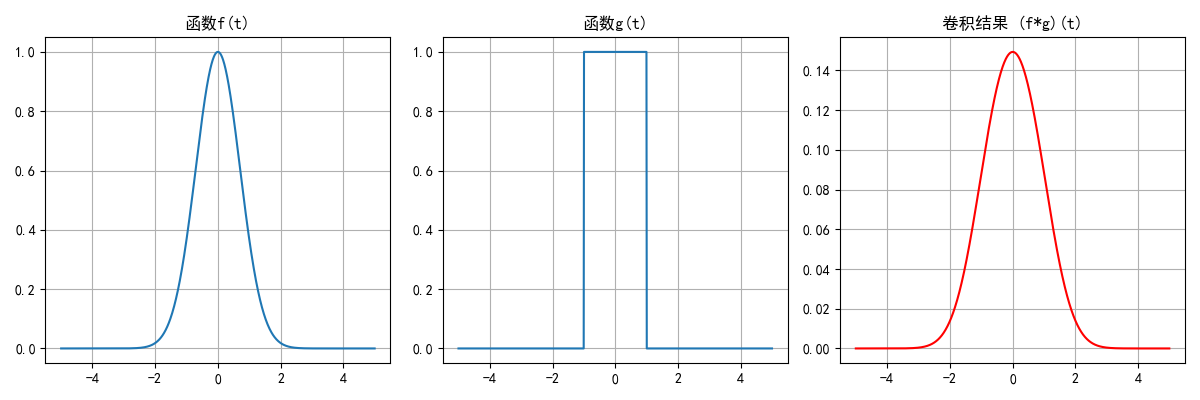

代码示例:卷积可视化
import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import convolve
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 定义两个函数
t = np.linspace(-5, 5, 1000)
f = np.exp(-t**2) # 高斯函数
g = np.where((t >= -1) & (t <= 1), 1, 0) # 矩形窗
# 计算卷积
conv = convolve(f, g, mode='same') / len(t) # 归一化
# 可视化
plt.figure(figsize=(12, 4))
plt.subplot(1, 3, 1)
plt.plot(t, f, label='f(t) = e^(-t²)')
plt.title('函数f(t)')
plt.grid(True)
plt.subplot(1, 3, 2)
plt.plot(t, g, label='g(t) 矩形窗')
plt.title('函数g(t)')
plt.grid(True)
plt.subplot(1, 3, 3)
plt.plot(t, conv, label='f*g', color='red')
plt.title('卷积结果 (f*g)(t)')
plt.grid(True)
plt.tight_layout()
plt.show()

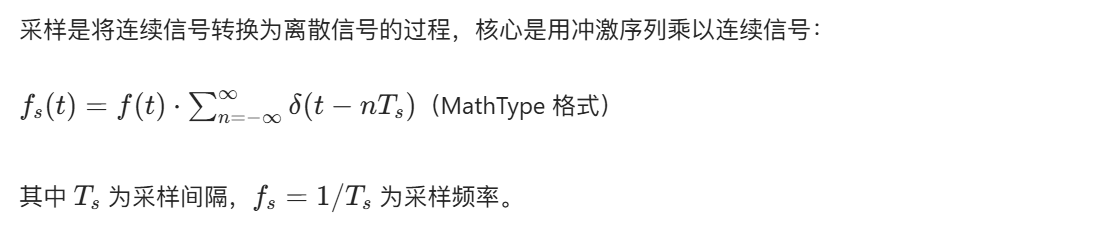

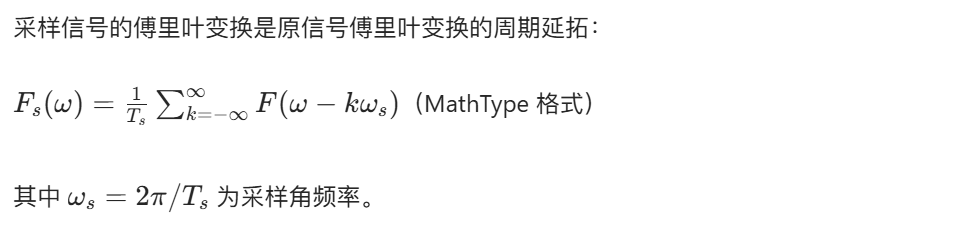

当采样频率不满足奈奎斯特定理时,高频分量会 “折叠” 到低频区域,导致信号失真,称为混叠。
代码示例:采样与混叠对比
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 定义原始信号:10Hz + 20Hz 正弦波
def signal(t):
return np.sin(2*np.pi*10*t) + 0.5*np.sin(2*np.pi*20*t)
# 生成连续信号
t_continuous = np.linspace(0, 1, 1000)
y_continuous = signal(t_continuous)
# 采样1:满足奈奎斯特(采样频率50Hz > 2*20Hz)
fs1 = 50
t1 = np.linspace(0, 1, fs1)
y1 = signal(t1)
# 采样2:不满足奈奎斯特(采样频率30Hz < 2*20Hz)
fs2 = 30
t2 = np.linspace(0, 1, fs2)
y2 = signal(t2)
# 可视化
plt.figure(figsize=(12, 8))
plt.subplot(2, 1, 1)
plt.plot(t_continuous, y_continuous, label='原始连续信号', color='blue')
plt.scatter(t1, y1, color='red', label=f'采样频率{fs1}Hz(无混叠)')
plt.title('满足奈奎斯特定理:无混叠')
plt.xlabel('时间 (s)')
plt.ylabel('幅值')
plt.legend()
plt.grid(True)
plt.subplot(2, 1, 2)
plt.plot(t_continuous, y_continuous, label='原始连续信号', color='blue')
plt.scatter(t2, y2, color='orange', label=f'采样频率{fs2}Hz(混叠)')
plt.title('不满足奈奎斯特定理:混叠失真')
plt.xlabel('时间 (s)')
plt.ylabel('幅值')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()
效果对比:

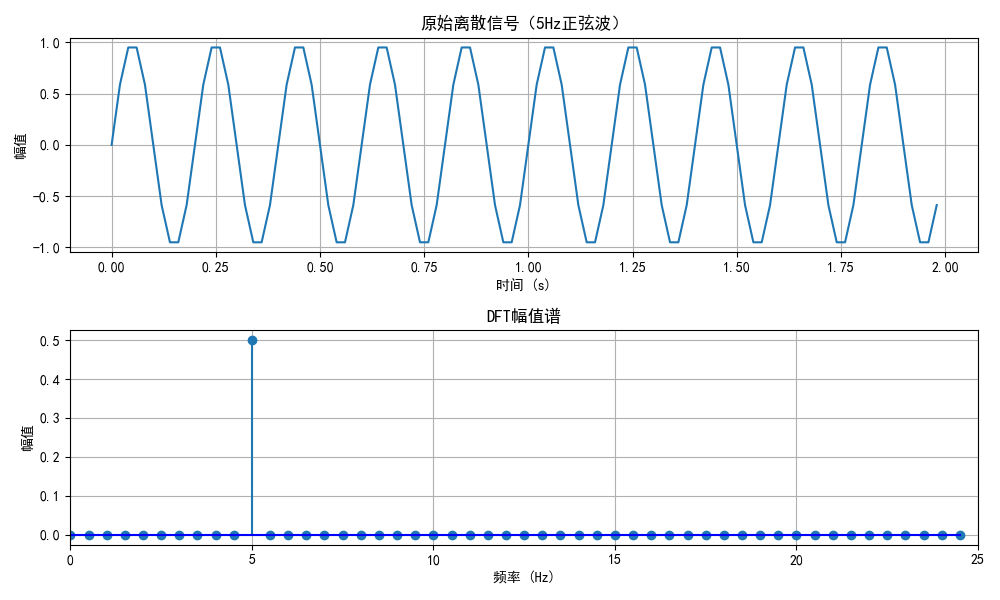

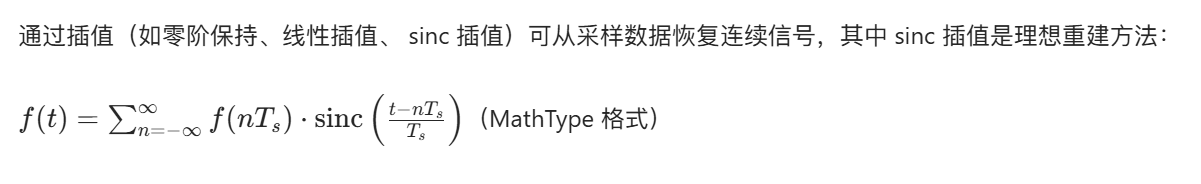

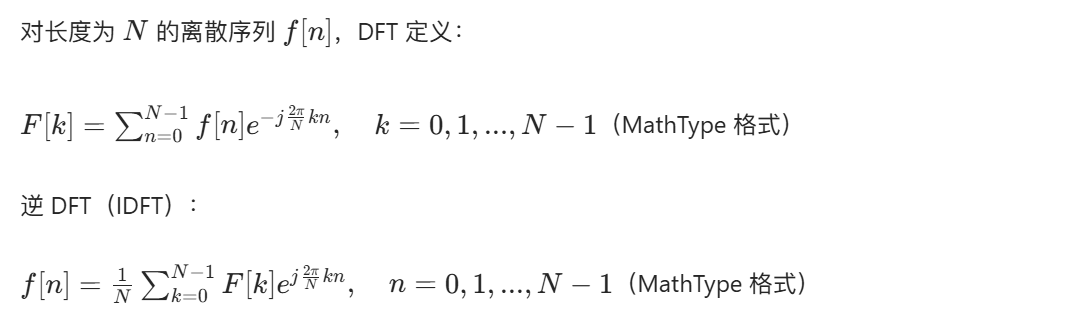

代码示例:单变量 DFT 计算
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 生成离散信号:5Hz正弦波,采样频率50Hz,长度100
fs = 50
N = 100
t = np.arange(N) / fs
f_n = np.sin(2*np.pi*5*t)
# 计算DFT
F_k = np.fft.fft(f_n)
# 频率轴
freq = np.fft.fftfreq(N, 1/fs)
# 幅值谱(归一化)
amp = np.abs(F_k) / N
# 可视化
plt.figure(figsize=(10, 6))
plt.subplot(2, 1, 1)
plt.plot(t, f_n)
plt.title('原始离散信号(5Hz正弦波)')
plt.xlabel('时间 (s)')
plt.ylabel('幅值')
plt.grid(True)
plt.subplot(2, 1, 2)
plt.stem(freq, amp, basefmt='b-')
plt.title('DFT幅值谱')
plt.xlabel('频率 (Hz)')
plt.ylabel('幅值')
plt.xlim(0, fs/2) # 只显示正频率
plt.grid(True)
plt.tight_layout()
plt.show()

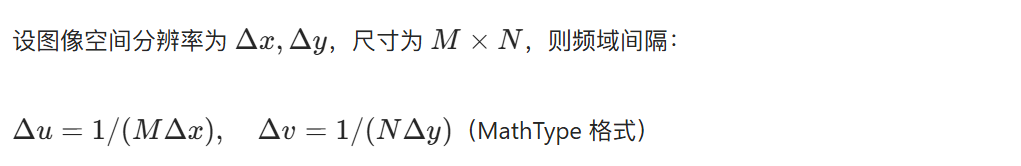

图像采样时,若分辨率不足(采样频率低),会出现边缘模糊、摩尔纹等混叠现象(如低分辨率图片放大后的锯齿)。

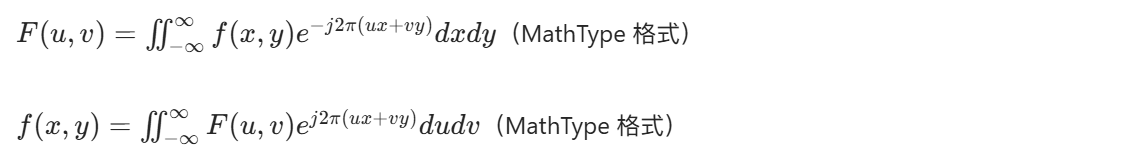

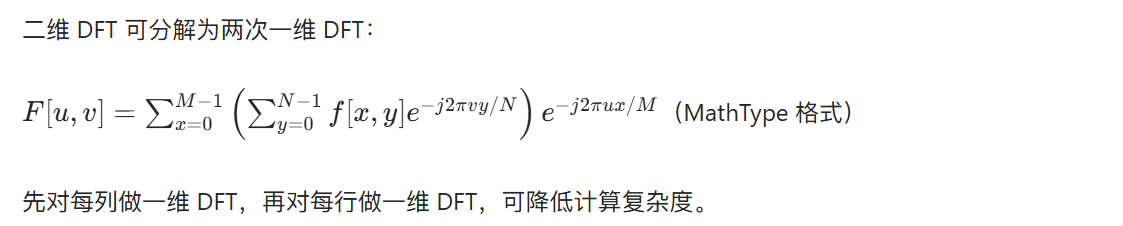

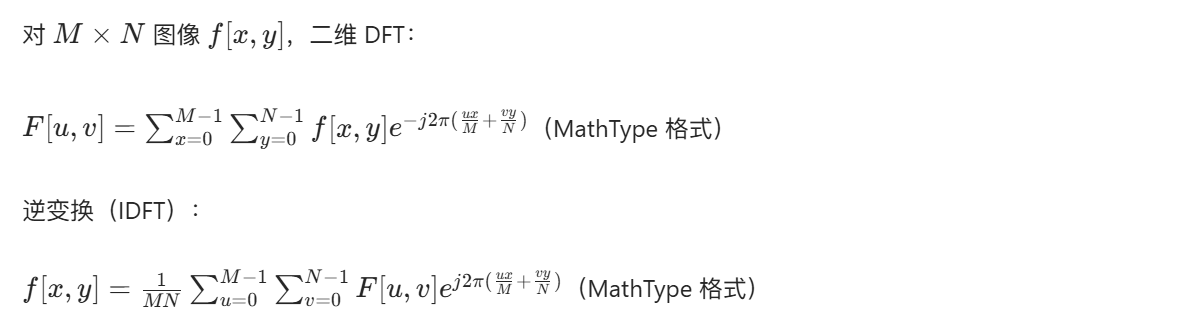

代码示例:图像的二维 DFT 与逆变换
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 读取图像(灰度图)
img = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
# 若读取失败,生成测试图像
img = np.zeros((256, 256), dtype=np.uint8)
img[100:150, 100:150] = 255 # 白色方块
# 计算二维DFT
dft = np.fft.fft2(img)
# 将低频移到中心
dft_shift = np.fft.fftshift(dft)
# 幅值谱(对数缩放,便于可视化)
magnitude_spectrum = 20 * np.log(np.abs(dft_shift))

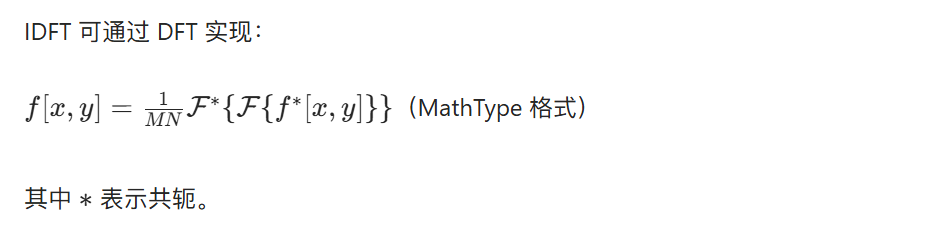

# 逆DFT
dft_shift_back = np.fft.ifftshift(dft_shift)
img_back = np.fft.ifft2(dft_shift_back)
img_back = np.abs(img_back).astype(np.uint8)
# 可视化
plt.figure(figsize=(12, 6))
plt.subplot(1, 3, 1)
plt.imshow(img, cmap='gray')
plt.title('原始图像')
plt.axis('off')
plt.subplot(1, 3, 2)
plt.imshow(magnitude_spectrum, cmap='gray')
plt.title('DFT幅值谱(中心对齐)')
plt.axis('off')
plt.subplot(1, 3, 3)
plt.imshow(img_back, cmap='gray')
plt.title('逆DFT恢复图像')
plt.axis('off')
plt.tight_layout()
plt.show()

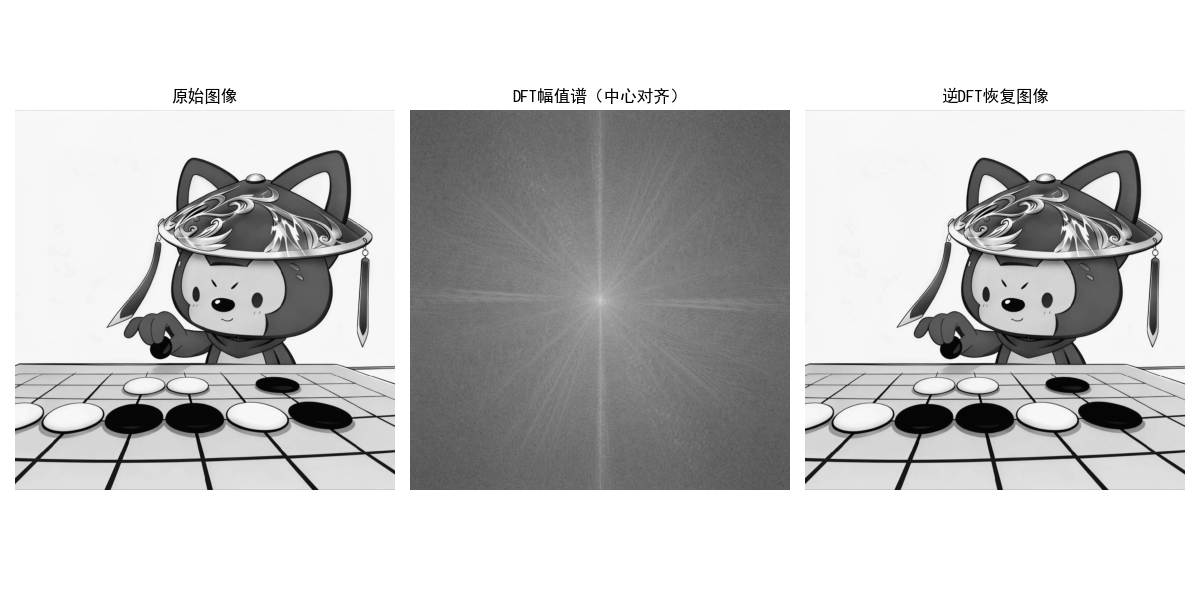

效果说明:

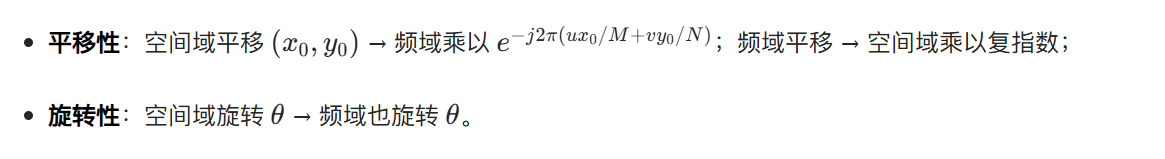

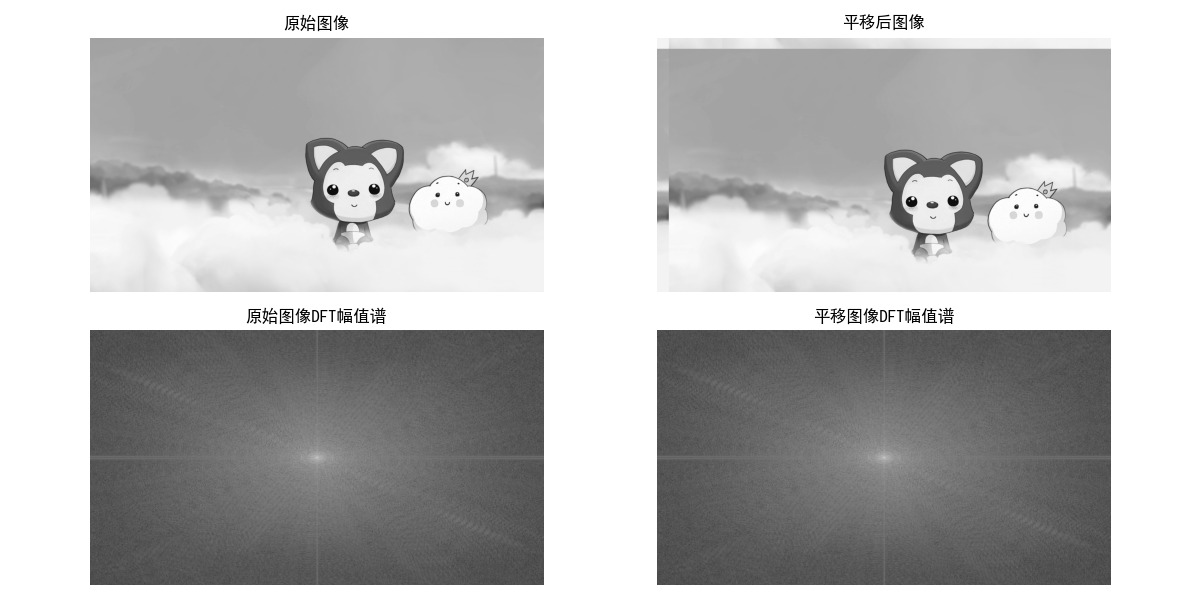

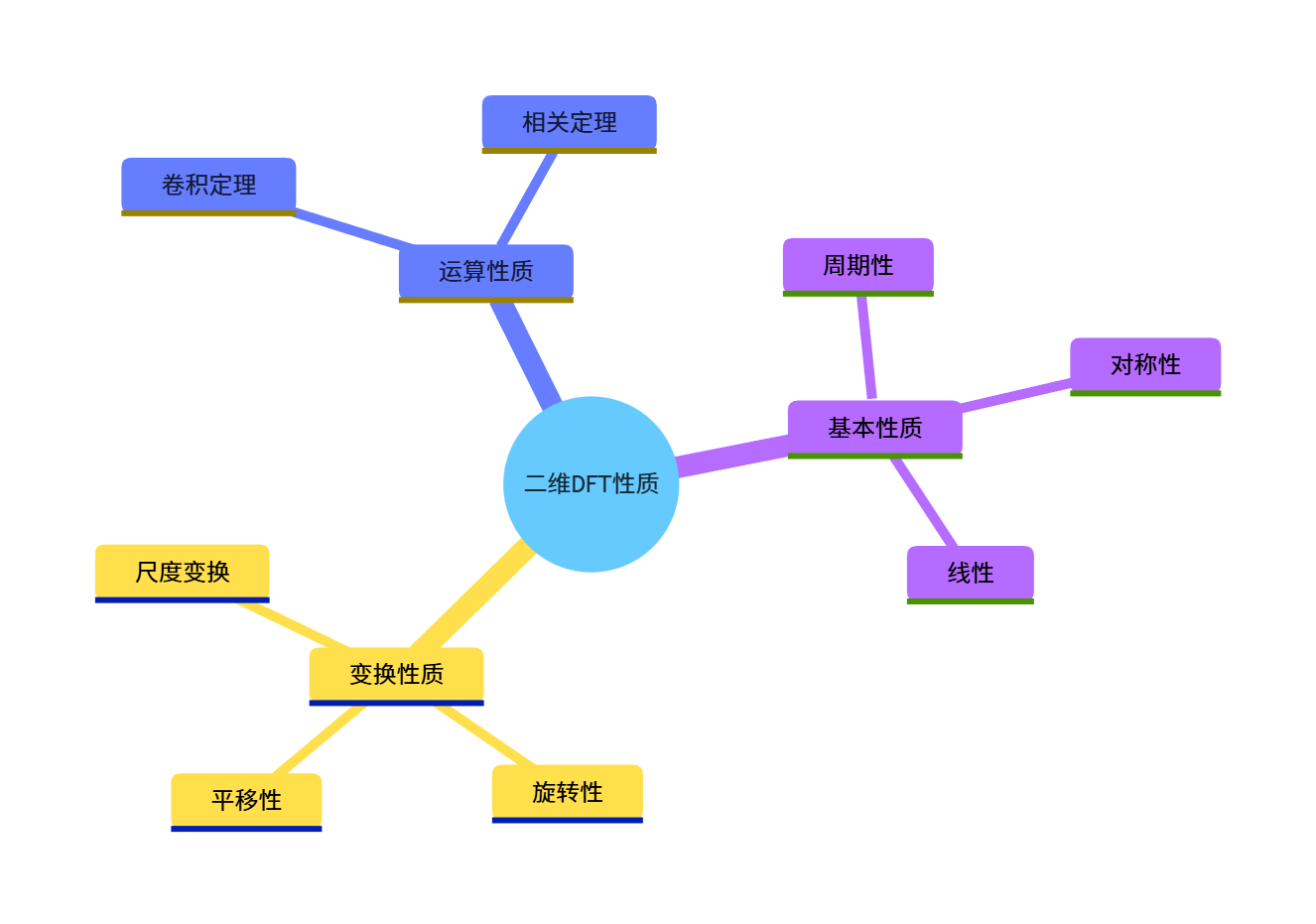

代码示例:图像平移的 DFT 变化
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 读取图像
img = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
img = np.zeros((256, 256), dtype=np.uint8)
img[100:150, 100:150] = 255
# 图像平移(右移50,下移50)
M, N = img.shape
dx, dy = 50, 50
img_shift = np.roll(np.roll(img, dx, axis=1), dy, axis=0)
# 计算DFT
dft_original = np.fft.fftshift(np.fft.fft2(img))
dft_shift = np.fft.fftshift(np.fft.fft2(img_shift))
# 幅值谱
mag_original = 20 * np.log(np.abs(dft_original))
mag_shift = 20 * np.log(np.abs(dft_shift))
# 可视化
plt.figure(figsize=(12, 6))
plt.subplot(2, 2, 1)
plt.imshow(img, cmap='gray')
plt.title('原始图像')
plt.axis('off')
plt.subplot(2, 2, 2)
plt.imshow(img_shift, cmap='gray')
plt.title('平移后图像')
plt.axis('off')
plt.subplot(2, 2, 3)
plt.imshow(mag_original, cmap='gray')
plt.title('原始图像DFT幅值谱')
plt.axis('off')
plt.subplot(2, 2, 4)
plt.imshow(mag_shift, cmap='gray')
plt.title('平移图像DFT幅值谱')
plt.axis('off')
plt.tight_layout()
plt.show()
效果说明:平移后图像的 DFT 幅值谱与原始一致(仅相位变化),验证平移性。

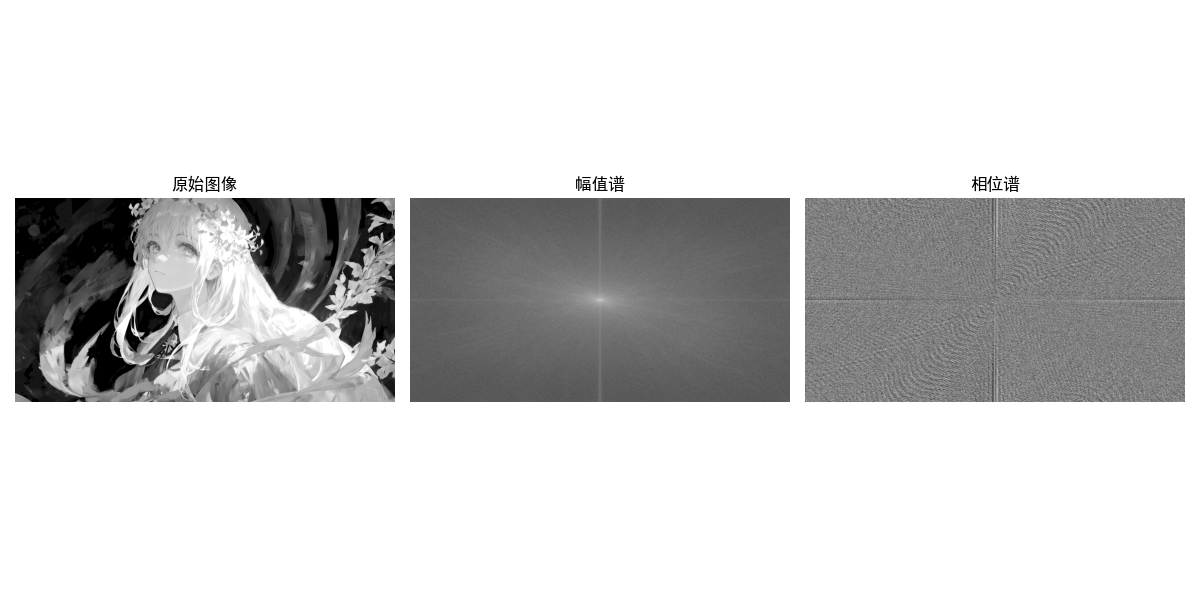

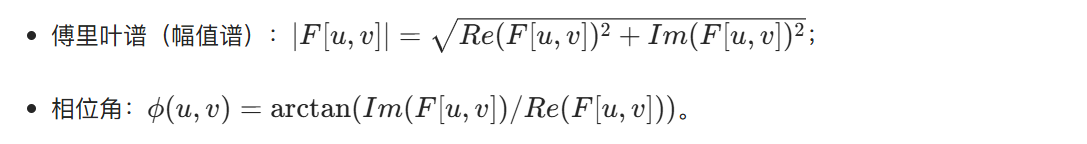

代码示例:幅值谱与相位谱可视化
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
img = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
img = np.zeros((256, 256), dtype=np.uint8)
img[100:150, 100:150] = 255
# 计算DFT并移到中心
dft = np.fft.fft2(img)
dft_shift = np.fft.fftshift(dft)
# 幅值谱和相位谱
magnitude = 20 * np.log(np.abs(dft_shift))
phase = np.angle(dft_shift)
# 可视化
plt.figure(figsize=(12, 6))
plt.subplot(1, 3, 1)
plt.imshow(img, cmap='gray')
plt.title('原始图像')
plt.axis('off')
plt.subplot(1, 3, 2)
plt.imshow(magnitude, cmap='gray')
plt.title('幅值谱')
plt.axis('off')
plt.subplot(1, 3, 3)
plt.imshow(phase, cmap='gray')
plt.title('相位谱')
plt.axis('off')
plt.tight_layout()
plt.show()



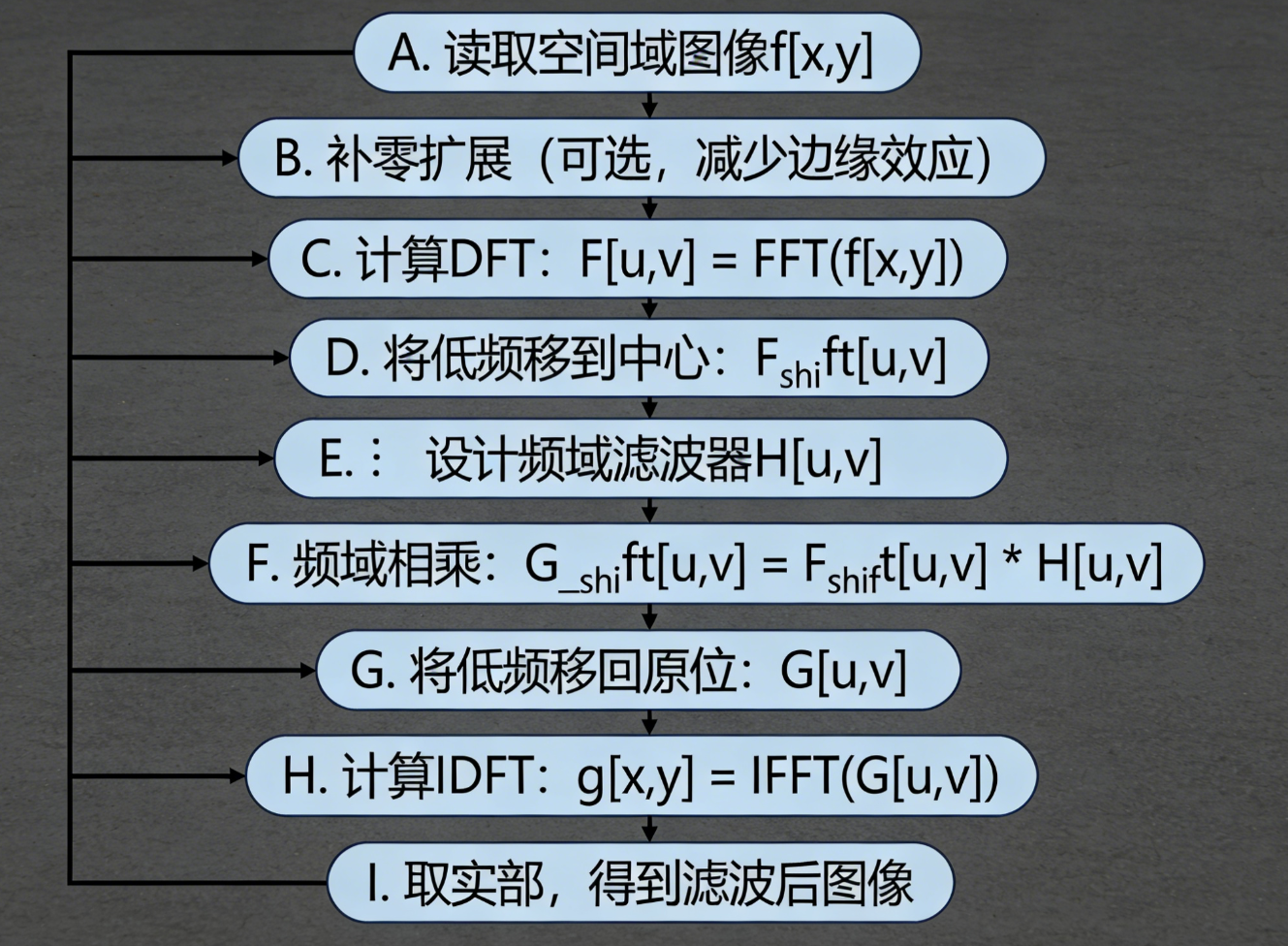

空间域操作 | 频域操作 |
|---|---|
平滑(均值 / 高斯滤波) | 低通滤波 |
锐化(拉普拉斯 / Sobel) | 高通滤波 |
边缘检测 | 高通滤波 |
噪声去除 | 低通滤波 |
图像平滑的核心是抑制高频分量(噪声 / 细节),保留低频分量。

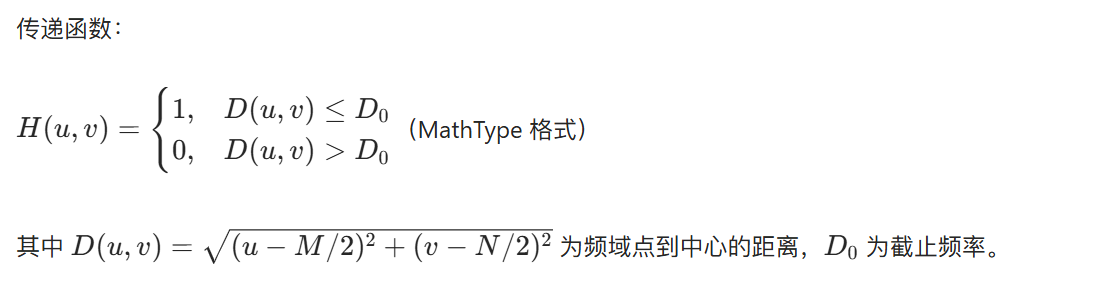

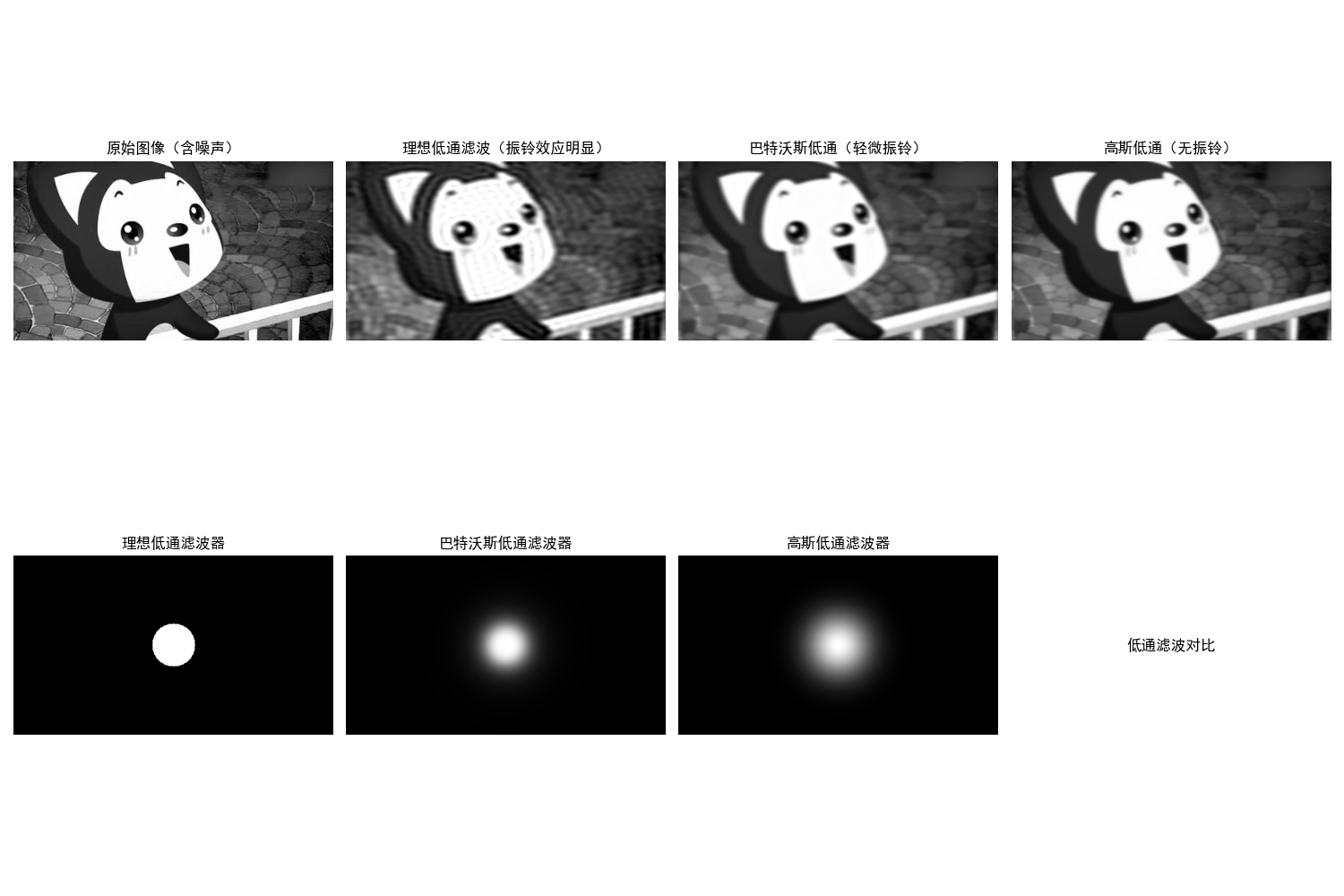

完整代码:三种低通滤波器对比
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取并预处理图像
img = cv2.imread('../picture/AALi.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
# 生成测试图像(添加噪声)
img = np.zeros((256, 256), dtype=np.uint8)
img[80:180, 80:180] = 255
# 添加高斯噪声
noise = np.random.normal(0, 30, img.shape).astype(np.float32)
img = np.clip(img + noise, 0, 255).astype(np.uint8)
M, N = img.shape # M=高度(行), N=宽度(列)
print(f"图像形状:M={M}, N={N}") # 打印维度,方便排查
# 2. 计算DFT并中心对齐
dft = np.fft.fft2(img)
dft_shift = np.fft.fftshift(dft)
# 3. 生成频域网格(关键修正:先v后u,匹配图像行列)
# 注意:meshgrid第一个参数对应列(v),第二个对应行(u)
v = np.arange(N) # 列方向(宽度)
u = np.arange(M) # 行方向(高度)
u_grid, v_grid = np.meshgrid(u, v, indexing='ij') # indexing='ij' 确保(u,v)对应(行,列)
# 中心坐标
u0, v0 = M // 2, N // 2
# 距离D(u,v):计算每个频域点到中心的欧式距离
D = np.sqrt((u_grid - u0) ** 2 + (v_grid - v0) ** 2)
print(f"距离矩阵形状:{D.shape},DFT移位后形状:{dft_shift.shape}") # 验证维度匹配
# 4. 设计滤波器(截止频率D0=30)
D0 = 30
n = 2 # 巴特沃斯阶数
# 理想低通
H_ilpf = np.where(D <= D0, 1, 0)
# 巴特沃斯低通
H_blpf = 1 / (1 + (D / D0) ** (2 * n))
# 高斯低通

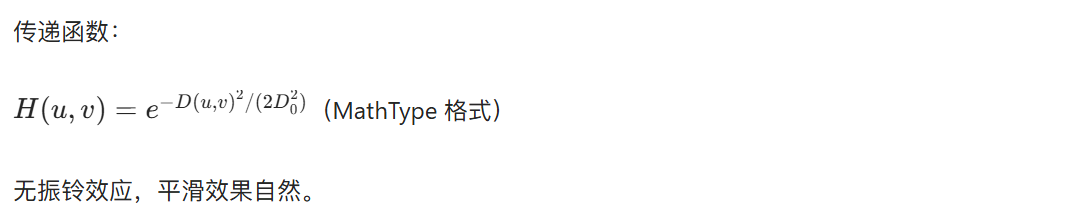

H_glpf = np.exp(-(D ** 2) / (2 * D0 ** 2))
# 5. 频域滤波(现在维度匹配,可正常相乘)
g_shift_ilpf = dft_shift * H_ilpf
g_shift_blpf = dft_shift * H_blpf
g_shift_glpf = dft_shift * H_glpf
# 6. 逆DFT(添加小技巧:取实部后归一化,避免数值误差)
# 理想低通
g_ilpf = np.fft.ifftshift(g_shift_ilpf)
g_ilpf = np.fft.ifft2(g_ilpf)
g_ilpf = np.real(g_ilpf) # 优先取实部,避免虚部残留
g_ilpf = np.clip(g_ilpf, 0, 255).astype(np.uint8) # 归一化到0-255
# 巴特沃斯低通
g_blpf = np.fft.ifftshift(g_shift_blpf)
g_blpf = np.fft.ifft2(g_blpf)
g_blpf = np.real(g_blpf)
g_blpf = np.clip(g_blpf, 0, 255).astype(np.uint8)
# 高斯低通
g_glpf = np.fft.ifftshift(g_shift_glpf)
g_glpf = np.fft.ifft2(g_glpf)
g_glpf = np.real(g_glpf)
g_glpf = np.clip(g_glpf, 0, 255).astype(np.uint8)
# 7. 可视化(补充第8个子图,避免布局警告)
plt.figure(figsize=(15, 10))
# 原始图像
plt.subplot(2, 4, 1)
plt.imshow(img, cmap='gray')
plt.title('原始图像(含噪声)')
plt.axis('off')
# 理想低通
plt.subplot(2, 4, 2)
plt.imshow(g_ilpf, cmap='gray')
plt.title('理想低通滤波(振铃效应明显)')
plt.axis('off')
# 巴特沃斯低通
plt.subplot(2, 4, 3)
plt.imshow(g_blpf, cmap='gray')
plt.title('巴特沃斯低通(轻微振铃)')
plt.axis('off')
# 高斯低通
plt.subplot(2, 4, 4)
plt.imshow(g_glpf, cmap='gray')
plt.title('高斯低通(无振铃)')
plt.axis('off')
# 滤波器可视化
plt.subplot(2, 4, 5)
plt.imshow(H_ilpf, cmap='gray')
plt.title('理想低通滤波器')
plt.axis('off')
plt.subplot(2, 4, 6)
plt.imshow(H_blpf, cmap='gray')
plt.title('巴特沃斯低通滤波器')
plt.axis('off')
plt.subplot(2, 4, 7)
plt.imshow(H_glpf, cmap='gray')
plt.title('高斯低通滤波器')
plt.axis('off')
# 补充第8个子图(避免布局警告)
plt.subplot(2, 4, 8)
plt.text(0.5, 0.5, '低通滤波对比', ha='center', va='center', fontsize=12)
plt.axis('off')
plt.tight_layout()
plt.show()
效果对比:

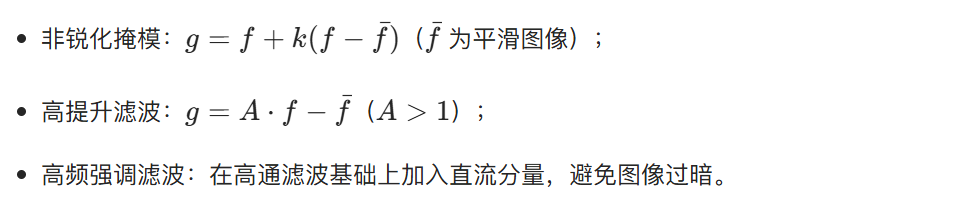

图像锐化的核心是增强高频分量(边缘 / 细节),抑制低频分量。





同时增强对比度和抑制噪声,核心是将图像分解为照度(低频)和反射(高频)分量:

完整代码:高通滤波 + 同态滤波对比
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像
img = cv2.imread('../picture/TianHuoSanXuanBian.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
# 生成测试图像(低对比度)
img = np.zeros((256, 256), dtype=np.uint8)
img[80:180, 80:180] = 255
# 降低对比度
img = (img * 0.5).astype(np.uint8)
M, N = img.shape # M=高度(行), N=宽度(列)
print(f"图像形状:M={M}, N={N}") # 打印维度,方便排查
# 2. 计算DFT并中心对齐
dft = np.fft.fft2(img.astype(np.float32))
dft_shift = np.fft.fftshift(dft)
# 3. 生成频域网格(关键修正:匹配图像行列维度)
# 注意:先定义列(v)、后定义行(u),并使用indexing='ij'确保维度匹配
v = np.arange(N) # 列方向(宽度)
u = np.arange(M) # 行方向(高度)
u_grid, v_grid = np.meshgrid(u, v, indexing='ij') # 生成(M,N)形状的网格
# 中心坐标
u0, v0 = M // 2, N // 2
# 距离D(u,v):添加极小值eps避免除零
eps = 1e-8 # 防止D=0导致除零
D = np.sqrt((u_grid - u0) ** 2 + (v_grid - v0) ** 2) + eps
print(f"距离矩阵形状:{D.shape},DFT移位后形状:{dft_shift.shape}") # 验证维度匹配
# 4. 设计高通滤波器(截止频率D0=30)
D0 = 30
n = 2 # 巴特沃斯阶数

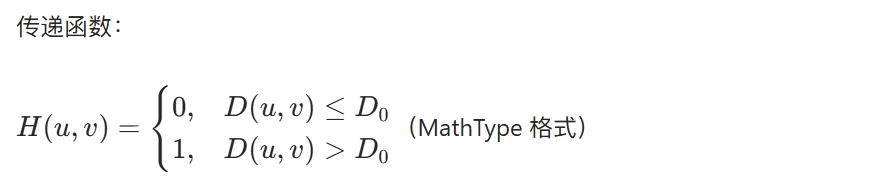

# 理想高通
H_ihpf = np.where(D <= D0, 0, 1)
# 巴特沃斯高通(修正除零问题)
H_bhpf = 1 / (1 + (D0 / D) ** (2 * n))

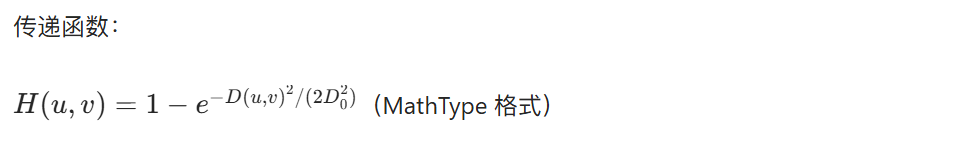

# 高斯高通
H_ghpf = 1 - np.exp(-(D ** 2) / (2 * D0 ** 2))
# 高频强调滤波(加入直流分量,提升亮度)
H_hfe = 0.5 + 0.7 * H_ghpf
# 5. 同态滤波(增强对比度)
gamma_h = 2.0 # 高频增益(增强细节)
gamma_l = 0.5 # 低频增益(抑制背景)
c = 1
D1 = 30
H_homomorphic = (gamma_h - gamma_l) * (1 - np.exp(-c * (D ** 2) / (D1 ** 2))) + gamma_l
# 6. 滤波计算(统一优化:取实部+归一化,避免虚部误差)
# 理想高通
g_ihpf = np.fft.ifftshift(dft_shift * H_ihpf)
g_ihpf = np.fft.ifft2(g_ihpf)
g_ihpf = np.real(g_ihpf) # 优先取实部,避免虚部残留
g_ihpf = np.clip(g_ihpf, 0, 255).astype(np.uint8)
# 巴特沃斯高通
g_bhpf = np.fft.ifftshift(dft_shift * H_bhpf)
g_bhpf = np.fft.ifft2(g_bhpf)
g_bhpf = np.real(g_bhpf)
g_bhpf = np.clip(g_bhpf, 0, 255).astype(np.uint8)
# 高频强调
g_hfe = np.fft.ifftshift(dft_shift * H_hfe)
g_hfe = np.fft.ifft2(g_hfe)
g_hfe = np.real(g_hfe)
g_hfe = np.clip(g_hfe, 0, 255).astype(np.uint8)
# 同态滤波(优化数值稳定性)
img_log = np.log1p(img.astype(np.float32)) # log(1+x)避免0值
dft_log = np.fft.fft2(img_log)
dft_log_shift = np.fft.fftshift(dft_log)
g_log_shift = dft_log_shift * H_homomorphic
g_log = np.fft.ifftshift(g_log_shift)
g_log = np.fft.ifft2(g_log)
g_homomorphic = np.expm1(np.real(g_log)) # exp(x)-1还原
g_homomorphic = np.clip(g_homomorphic, 0, 255).astype(np.uint8)
# 7. 可视化(补充第6个子图,避免布局警告)
plt.figure(figsize=(15, 10))
plt.subplot(2, 3, 1)
plt.imshow(img, cmap='gray')
plt.title('原始图像(低对比度)')
plt.axis('off')
plt.subplot(2, 3, 2)
plt.imshow(g_ihpf, cmap='gray')
plt.title('理想高通滤波(振铃+过暗)')
plt.axis('off')
plt.subplot(2, 3, 3)
plt.imshow(g_bhpf, cmap='gray')
plt.title('巴特沃斯高通滤波')
plt.axis('off')
plt.subplot(2, 3, 4)
plt.imshow(g_hfe, cmap='gray')
plt.title('高频强调滤波(亮度提升)')
plt.axis('off')
plt.subplot(2, 3, 5)
plt.imshow(g_homomorphic, cmap='gray')
plt.title('同态滤波(对比度增强)')
plt.axis('off')
# 补充第6个子图(显示滤波器示意图,提升实用性)
plt.subplot(2, 3, 6)
plt.imshow(H_hfe, cmap='gray')
plt.title('高频强调滤波器')
plt.axis('off')
plt.tight_layout()
plt.show()

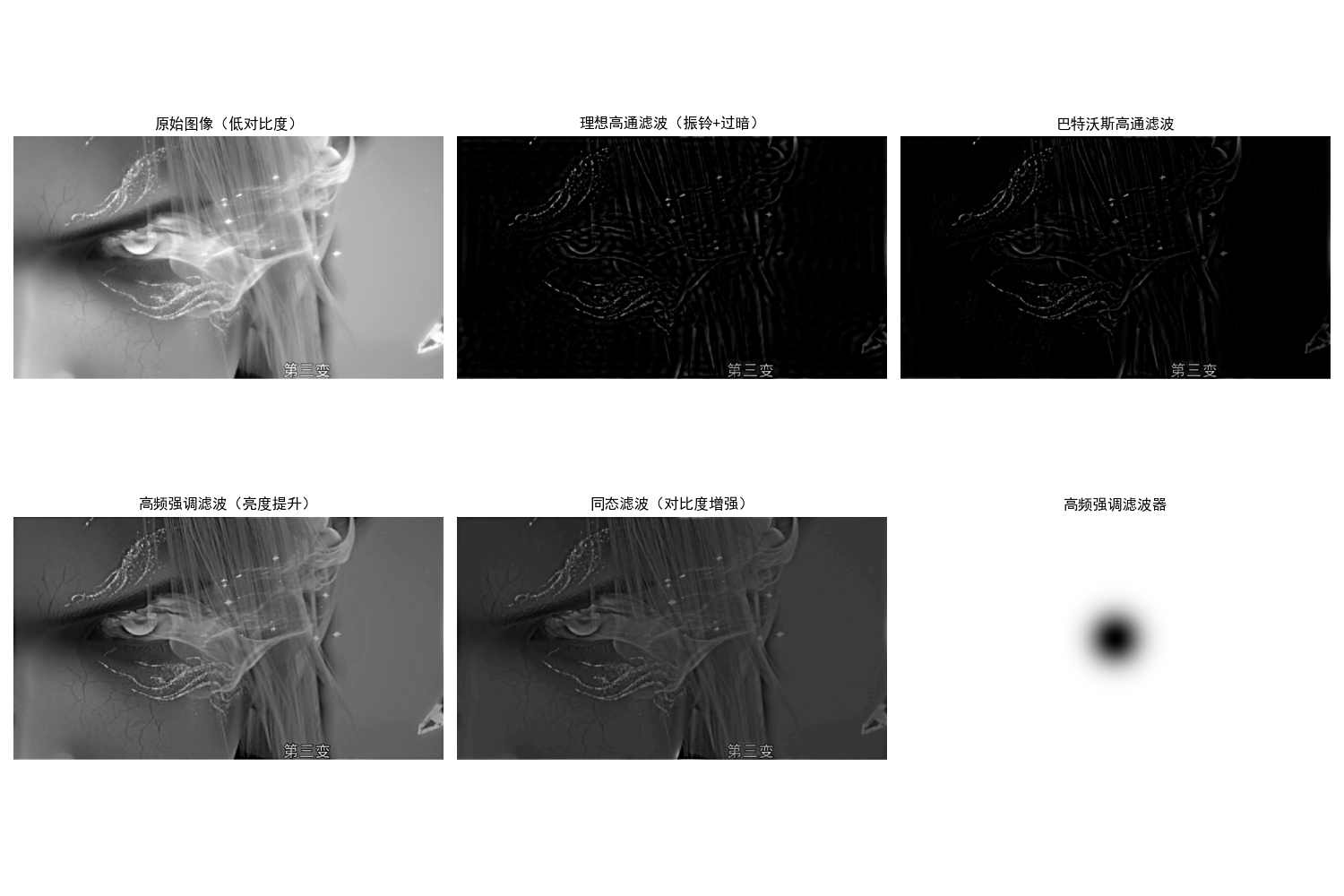

效果对比:

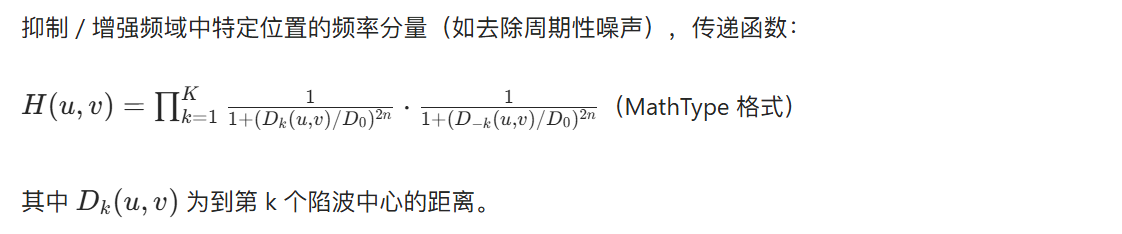

代码示例:陷波滤波器去除周期性噪声
import numpy as np
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取/生成图像
img = cv2.imread('../picture/GaoDa.png', cv2.IMREAD_GRAYSCALE)
if img is None:
# 备用测试图像(确保维度是行×列)
img = np.ones((256, 256), dtype=np.uint8) * 128
img[80:180, 80:180] = 255
# 核心:明确图像的行(M)和列(N)
M, N = img.shape # M=高度(行), N=宽度(列)
print(f"✅ 图像形状(行×列):{img.shape}")
# 2. 生成与图像完全匹配的网格(行×列 = M×N)
# 正确逻辑:先列(N)、后行(M),indexing='xy' → 最终网格形状M×N
x = np.arange(N) # 列坐标(0~N-1)
y = np.arange(M) # 行坐标(0~M-1)
x_grid, y_grid = np.meshgrid(x, y, indexing='xy') # 结果:x_grid(M×N), y_grid(M×N)
print(f"✅ 网格形状(行×列):x_grid={x_grid.shape}, y_grid={y_grid.shape}")
# 3. 添加周期性噪声(维度100%匹配)
freq = 8 # 噪声频率(越大条纹越密)
noise_amp = 30 # 噪声幅值(越大条纹越明显)
# 生成与图像同维度的噪声
noise = noise_amp * (
np.sin(2 * np.pi * freq * x_grid / N) + # 水平条纹(沿列方向)
np.sin(2 * np.pi * freq * y_grid / M) # 垂直条纹(沿行方向)
)
print(f"✅ 噪声形状(行×列):{noise.shape}")
# 叠加噪声并归一化
img_noisy = np.clip(img + noise, 0, 255).astype(np.uint8)
# 4. 计算DFT并中心化
dft = np.fft.fft2(img_noisy.astype(np.float32))
dft_shift = np.fft.fftshift(dft)
# 幅值谱(避免log(0))
magnitude = 20 * np.log(np.abs(dft_shift) + 1e-8)
# 5. 设计陷波滤波器(精准抑制噪声频率)
# 频域中心
cy, cx = M // 2, N // 2
# 噪声频率对应的频域偏移(根据实际效果调整)
offset = freq
# 陷波中心(4个方向的噪声频率点)
notch_centers = [
(cy, cx + offset), (cy, cx - offset),
(cy + offset, cx), (cy - offset, cx)
]
print(f"✅ 陷波中心坐标:{notch_centers}")
# 巴特沃斯陷波滤波器参数
D0 = 15 # 陷波半径(大图像适当增大)
n = 4 # 阶数
eps = 1e-8 # 防除零
# 初始化全通滤波器
H_notch = np.ones((M, N), dtype=np.float32)
for (yc, xc) in notch_centers:
# 计算每个点到陷波中心的距离
D = np.sqrt((y_grid - yc)**2 + (x_grid - xc)**2) + eps
# 陷波阻带(抑制该中心周围的频率)
H_notch *= 1 / (1 + (D0 / D)**(2*n))
# 6. 频域滤波 + 逆变换
g_shift = dft_shift * H_notch
g = np.fft.ifftshift(g_shift)
g = np.fft.ifft2(g)
# 取实部并归一化(避免虚部残留)
g_filtered = np.clip(np.real(g), 0, 255).astype(np.uint8)

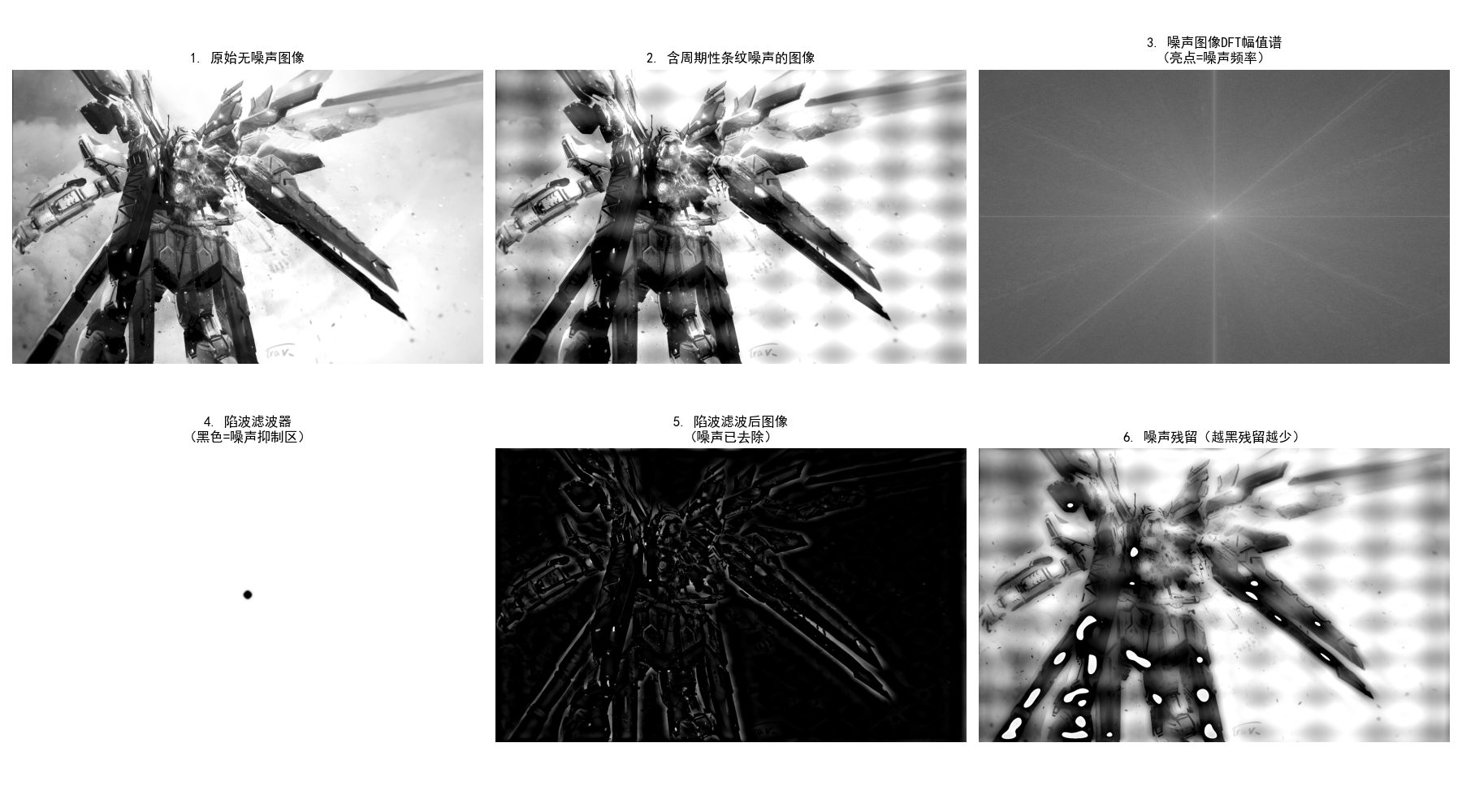

# 7. 可视化(清晰对比)
plt.figure(figsize=(18, 10))
# 原始图像
plt.subplot(2, 3, 1)
plt.imshow(img, cmap='gray')
plt.title('1. 原始无噪声图像', fontsize=12)
plt.axis('off')
# 含噪声图像
plt.subplot(2, 3, 2)
plt.imshow(img_noisy, cmap='gray')
plt.title('2. 含周期性条纹噪声的图像', fontsize=12)
plt.axis('off')
# DFT幅值谱
plt.subplot(2, 3, 3)
plt.imshow(magnitude, cmap='gray')
plt.title('3. 噪声图像DFT幅值谱\n(亮点=噪声频率)', fontsize=12)
plt.axis('off')
# 陷波滤波器
plt.subplot(2, 3, 4)
plt.imshow(H_notch, cmap='gray')
plt.title('4. 陷波滤波器\n(黑色=噪声抑制区)', fontsize=12)
plt.axis('off')
# 滤波后图像
plt.subplot(2, 3, 5)
plt.imshow(g_filtered, cmap='gray')
plt.title('5. 陷波滤波后图像\n(噪声已去除)', fontsize=12)
plt.axis('off')
# 噪声残留
plt.subplot(2, 3, 6)
residual = np.abs(img_noisy - g_filtered).astype(np.uint8)
plt.imshow(residual, cmap='gray')
plt.title('6. 噪声残留(越黑残留越少)', fontsize=12)
plt.axis('off')
plt.tight_layout()
plt.show()



np.fft.fft2/np.fft.ifft2实现 DFT/IDFT;np.fft.fftshift将低频移到中心,便于滤波器设计;lena.jpg为自己的图像路径;D0、阶数n等参数,观察滤波效果变化;
