【0x0018】HCI_Write_Page_Timeout命令详解

byte轻骑兵

发布于 2026-01-21 14:30:50

830

HCI（Host Controller Interface）是蓝牙技术中主机和控制器之间的通信接口。在蓝牙协议栈中，HCI_Write_Page_Timeout命令用于设置Page超时时间，即当控制器（Controller）在Page过程中超过指定时间仍无法连接到对端设备时，会上报给主机（Host）。

一、命令概述

HCI_Write_Page_Timeout命令用于配置蓝牙设备的Page超时时间。Page过程是蓝牙连接建立的一个关键步骤，当设备尝试连接其他蓝牙设备时，会发送Page请求。如果在指定的超时时间内未能成功建立连接，则会触发Page Timeout事件。主机可以根据这个事件来执行相应的处理逻辑，比如重新发起Page请求、放弃连接尝试等。

二、命令格式及参数

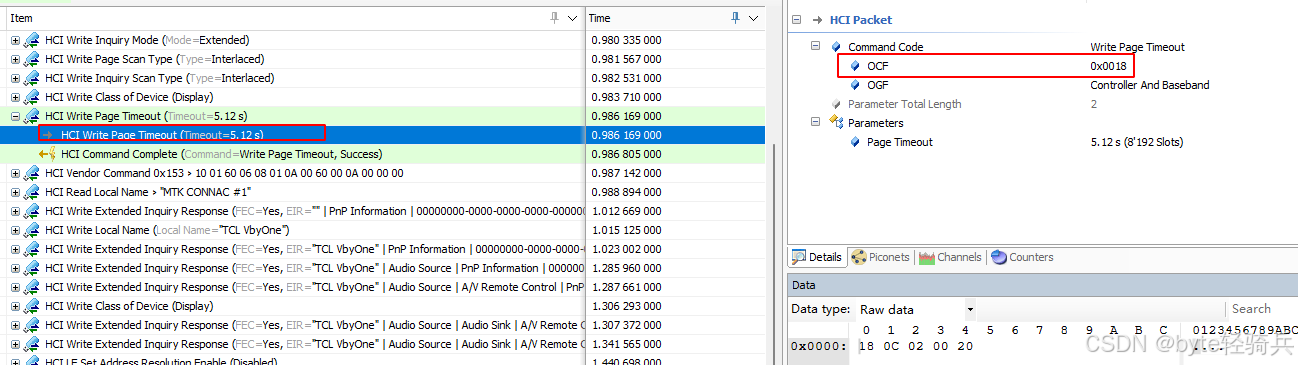

2.1. HCI_Write_Page_Timeout命令格式

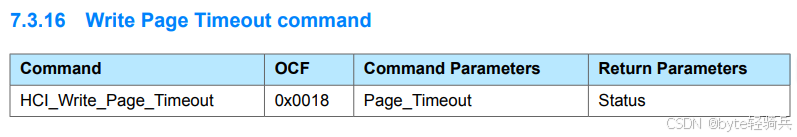

HCI_Write_Page_Timeout命令的格式遵循蓝牙核心规范中定义的HCI命令结构。

通常包括命令操作码（Opcode）、参数长度（Parameter Length）和参数（Parameters）三部分：

命令操作码（Opcode）：由OGF（操作码组字段）和OCF（操作码命令字段）组成，用于标识具体的HCI命令。对于HCI_Write_Page_Timeout命令，OGF通常为0x03（表示HCI Control and Baseband commands），OCF为0x0018。
参数长度（Parameter Length）：表示随后参数部分的字节数。对于HCI_Write_Page_Timeout命令，参数长度通常为1个字节。
参数（Parameters）：即要设置的Page超时时间值。该值以1.25ms为单位进行设定。例如，如果设置为0x10，则表示Page超时时间为16 * 1.25ms = 20ms。

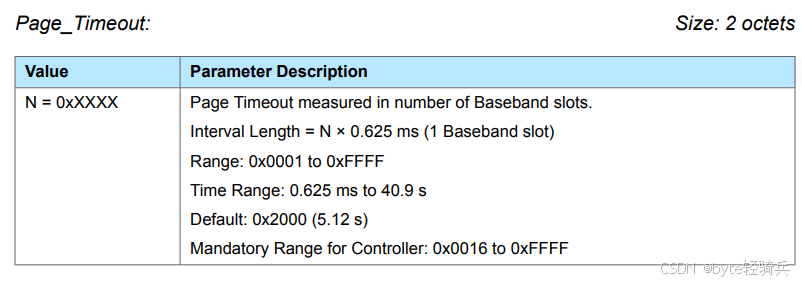

2.2. Page_Timeout

Page_Timeout参数影响着设备之间的连接性能和可靠性。正确设置该参数对于确保蓝牙设备的正常连接至关重要。

值参数：
- N = 0xXXXX：这里的N表示一个十六进制数，用于设置Page超时时间。
- Interval Length = N × 0.625 ms：Page超时时间以基带时隙（Baseband slot）为单位，每个时隙的长度为0.625毫秒。因此，总的超时时间等于N乘以0.625毫秒。
范围：
- 0x0001至0xFFFF：N的取值范围是从0x0001（即1）到0xFFFF（即65535）。
- 时间范围：从0.625 ms（当N=1时）到40.96 s（当N=65535时，但考虑到实际硬件和软件的限制，可能无法达到这个最大值）。
默认值：0x2000（即8192），对应的超时时间为8192 × 0.625 ms = 5120 ms，也就是5.12秒。
控制器强制范围：0x0016至0xFFFF：对于蓝牙控制器来说，有一个强制性的范围限制，即N的值不能小于0x0016（即22），这确保了有一定的超时时间用于page连接过程。

三、生成事件及参数

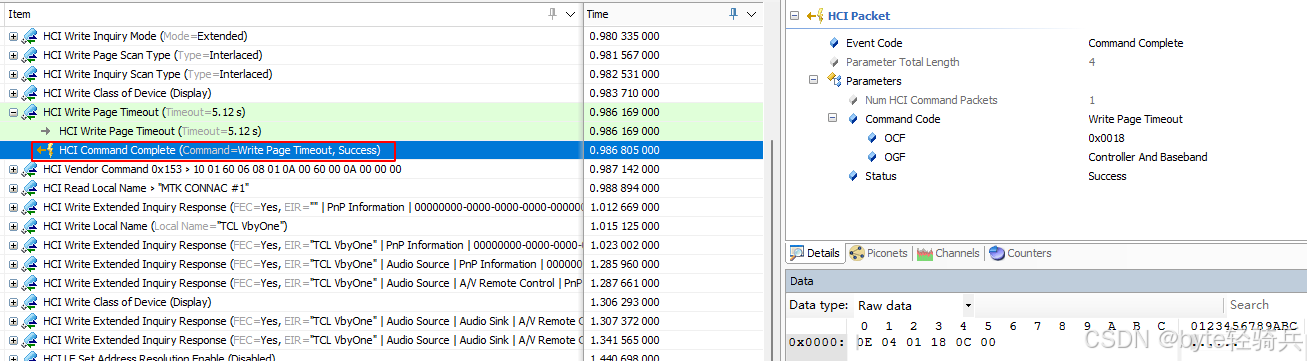

3.1. HCI_Command_Complete事件

当HCI_Write_Page_Timeout命令执行完成后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是蓝牙HCI的一种标准机制，用于通知主机关于命令执行的结果。

HCI_Command_Complete事件包含了关于之前发送的HCI命令执行状态的信息。事件会提供以下信息：

事件代码：标识这是一个HCI_Command_Complete事件。
命令操作码：回显之前发送的HCI_Write_Page_Timeout命令的操作码，用于确认这是对哪个命令的响应。
返回参数：对于HCI_Write_Page_Timeout命令，返回参数通常包括一个状态码，用于指示命令是否成功执行。状态码0x00表示成功，而其他值则表示不同类型的错误。

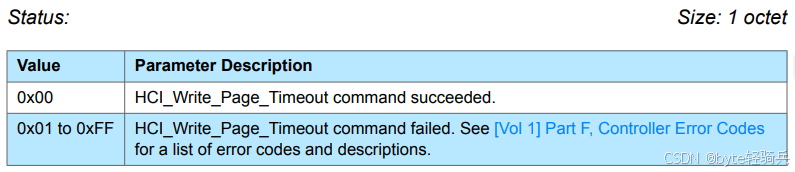

3.2. Status

Status字段用于指示HCI_Write_Page_Timeout命令的执行结果。这个字段的值分为两类：成功和失败。

0x00：HCI_Write_Page_Timeout命令成功执行。意味着控制器已经接受了新的page超时时间设置，并且没有遇到任何错误。
0x01至0xFF：HCI_Write_Page_Timeout命令执行失败。在这个范围内，每个值都对应一个特定的错误代码。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

当命令执行失败时，主机应该参考蓝牙核心规范中的错误代码列表来确定具体的失败原因。有助于主机采取适当的错误恢复措施。

四、命令执行流程

4.1. 命令发起阶段（主机端）

构建命令：
- 主机遵循蓝牙核心规范，创建HCI_Write_Page_Timeout命令。
- 命令结构包含操作码（Opcode）、参数长度（Parameter Length）及参数（Parameters），其中参数为2字节的Page_Timeout值。
发送命令：主机通过HCI接口，发送构建完成的HCI_Write_Page_Timeout命令至蓝牙控制器。

4.2. 命令接收与解析阶段（蓝牙控制器端）

接收命令：蓝牙控制器接收来自主机的HCI_Write_Page_Timeout命令。
解析命令：控制器解析命令的操作码、参数长度及参数，明确要执行的操作及所需参数值。

4.3. 执行寻呼扫描超时设置阶段（蓝牙控制器端）

验证参数：控制器检查Page_Timeout参数是否在有效范围内（0x0016至0xFFFF，对应时间为12.5ms至40.9s）。
设置page超时时间：若参数有效，控制器将Page_Timeout值存入内部配置寄存器，该值将控制后续蓝牙通信中的page超时时间。

4.4. 完成操作与事件反馈阶段（蓝牙控制器端）

生成事件：
- 控制器在完成page超时时间设置后，生成HCI_Command_Complete事件。
- 事件包含状态码（Status），指示命令执行结果。
发送事件：控制器将HCI_Command_Complete事件发送回主机。

4.5. 主机接收事件并处理阶段（主机端）

接收事件：主机接收来自控制器的HCI_Command_Complete事件。
解析事件：主机解析事件的操作码、参数长度及参数（特别是状态码）。
处理结果：主机根据状态码判断HCI_Write_Page_Timeout命令是否成功执行。
- 状态码为非0值时，表示命令执行失败，主机需根据错误代码采取相应恢复措施，如重新发送命令或调整参数。
- 状态码为0x00时，表示命令成功执行，page超时时间已正确设置。

4.6. 示例代码

下面示例展示如何构建和发送HCI命令，以及如何处理来自蓝牙控制器的响应。请注意，这个示例不会直接运行在任何实际的蓝牙设备上，因为它缺少对特定硬件和蓝牙协议栈的依赖。

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设的HCI接口函数（在实际应用中，这些函数将由蓝牙协议栈或驱动程序提供）
extern int hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len, uint8_t *response, uint16_t *response_len);
extern void hci_event_callback(const uint8_t *event, uint8_t event_len);

// HCI_Write_Page_Timeout命令的操作码
#define HCI_WRITE_PAGE_TIMEOUT_OPCODE 0x0021

// 假设的HCI发送和接收缓冲区大小
#define HCI_BUFFER_SIZE 256

int main() {
    // 要设置的Page_Timeout值（以1.25ms为单位，例如这里设置为8秒 = 8 * 1000 / 1.25 = 0x4000）
    uint16_t page_timeout = 0x4000;

    // 构建HCI_Write_Page_Timeout命令
    uint8_t hci_command[HCI_BUFFER_SIZE];
    hci_command[0] = (HCI_WRITE_PAGE_TIMEOUT_OPCODE & 0xFF00) >> 8;  // 操作码的高字节
    hci_command[1] = HCI_WRITE_PAGE_TIMEOUT_OPCODE & 0x00FF;        // 操作码的低字节
    hci_command[2] = 0x02;  // 参数长度（2字节）
    hci_command[3] = page_timeout >> 8;  // Page_Timeout的高字节
    hci_command[4] = page_timeout & 0xFF;  // Page_Timeout的低字节

    // 发送命令并等待响应（这里简化为同步调用，实际应用中可能需要异步处理）
    uint8_t response[HCI_BUFFER_SIZE];
    uint16_t response_len = 0;
    int result = hci_send_command(HCI_WRITE_PAGE_TIMEOUT_OPCODE, hci_command + 2, 2, response, &response_len);

    if (result == 0) {
        // 假设命令发送成功，现在处理来自控制器的响应
        // 在实际应用中，应该检查响应的操作码和参数长度是否匹配
        // 以及解析状态码来判断命令是否成功执行

        // 这里我们模拟一个HCI_Command_Complete事件的回调
        uint8_t event[HCI_BUFFER_SIZE];
        // 假设event已经被填充为实际的HCI_Command_Complete事件（包括状态码）
        // 例如：event[1] = 0x00; // 表示命令成功执行的状态码

        // 调用事件回调处理函数
        hci_event_callback(event, sizeof(event));
    } else {
        // 命令发送失败，处理错误
        printf("Failed to send HCI_Write_Page_Timeout command\n");
    }

    // 实际应用中，这里会有更多的代码来处理蓝牙通信的其他方面

    return 0;
}

// 假设的HCI事件回调处理函数
void hci_event_callback(const uint8_t *event, uint8_t event_len) {
    // 检查事件类型是否为HCI_Command_Complete
    if (event[0] == 0x0E) {
        // 解析状态码
        uint8_t status = event[1];

        if (status == 0x00) {
            // 命令成功执行
            printf("HCI_Write_Page_Timeout command executed successfully\n");
        } else {
            // 命令执行失败
            printf("HCI_Write_Page_Timeout command failed with status code 0x%02X\n", status);
        }
    }
    // 处理其他类型的事件...
}

五、应用场景

5.1. 节能优化场景

可穿戴设备：在智能手环、智能手表等设备与手机蓝牙连接时，通过合理设置Page_Timeout值，设备可以在不活跃状态下更快地进入低功耗模式，减少电量消耗。
智能家居设备：对于智能家居中的蓝牙设备，如蓝牙音箱、蓝牙灯等，通过调整Page_Timeout参数，可以在不使用时降低功耗，延长设备使用寿命。

5.2. 提高连接稳定性场景

复杂蓝牙环境：在存在多个蓝牙设备相互干扰或信号不稳定的环境中，适当延长Page_Timeout值可以优化连接稳定性，避免因短暂的信号丢失而频繁断连。
关键数据传输：对于需要高稳定性的数据传输任务，如音频播放或视频通话，可以通过设置合适的Page_Timeout值来确保连接的稳定性。

5.3. 数据传输优先级场景

音频数据传输：为了保持音频的实时性和流畅性，可以设置较短的Page_Timeout时间。
文件传输任务：对于文件传输等实时性要求较低的任务，可以设置较长的Page_Timeout时间，以便在信号不稳定时有更多的时间来完成文件传输块的重试。

5.4. 蓝牙设备配对和连接初始化场景

初次配对：在蓝牙耳机与手机等设备的初次配对过程中，合理设置Page_Timeout值可以提高配对成功率和连接初始化的效率。
重新连接：对于已经配对过的设备，在重新连接时，Page_Timeout值同样重要，以确保设备能够顺利恢复连接。

在实际应用中，需要根据设备的具体需求和工作环境来灵活调整Page_Timeout值，以达到最佳的使用效果。

六、注意事项

为确保该命令的正确性和有效性，使用时需注意以下方面：

6.1. 参数范围与限制

取值范围：Page_Timeout参数为2个字节，取值范围为0x0001至0xFFFF，对应时间范围为0.625ms至40.9s。必须确保设置的值在此范围内，否则命令可能执行错误。
控制器强制范围：控制器对Page_Timeout有强制范围要求，通常为0x0016至0xFFFF。设置值需在此范围内，否则可能影响控制器正常运行。

6.2. 命令执行与结果检查

发送命令：发送HCI_Write_Page_Timeout命令后，需等待蓝牙控制器的响应。
结果检查：检查返回的Status参数。若值为0x00，表示命令成功执行；否则，表示命令失败，需参考相关文档确定错误原因并采取相应措施。
事件处理：注意处理HCI_Command_Complete事件，确保及时了解命令执行进度，避免潜在问题。

6.3. 对通信与功耗的影响

通信影响：Page_Timeout值直接影响蓝牙设备的通信状态。较短的值可能导致连接失败，较长的值可能增加功耗并导致响应延迟。需综合考虑设备功耗、数据传输需求和连接稳定性等因素。
功耗管理：合理设置Page_Timeout值，以在保持连接稳定性的同时降低功耗。

6.4. 设备兼容性与规范遵循

设备兼容性：不同蓝牙设备对Page_Timeout值的敏感度和支持程度可能不同。需进行充分测试，确保设置的值在所有相关设备上都能正常工作。
规范遵循：遵循蓝牙核心规范和相关文档的规定，确保命令的正确性和有效性。注意不同版本的蓝牙规范可能对Page_Timeout的设置有不同的要求和限制。
