【0x001A】HCI_Remote_Name_Request_Cancel命令详解

HCI_Remote_Name_Request_Cancel命令是蓝牙主机控制器接口（HCI）中的一个指令，用于取消之前由HCI_Remote_Name_Request命令发起的远程名称请求过程。【0x0019】HCI_Remote_Name_Request详解_获取对端名称的蓝牙hci命令-CSDN博客

一、命令概述

HCI_Remote_Name_Request_Cancel命令的主要功能是请求蓝牙主机控制器取消一个特定的、正在进行中的远程名称请求。通常发生在主机不再需要知道远程设备的名称，或者远程名称请求过程因为某种原因需要被中断时。

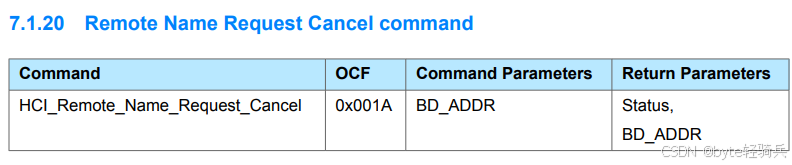

二、命令格式及参数说明

HCI_Remote_Name_Request_Cancel命令的格式通常遵循HCI协议的通用命令结构。该命令格式包括：

2.1. 命令头部

• Packet Indicator：指示数据包类型。对于命令包，该字段的值通常为0x01。
• OGF（OpCode Group Field）：操作码组字段，用于指示命令所属的类别。对于HCI_Remote_Name_Request_Cancel命令，OGF的值为0x01，表示该命令属于链路控制组（Link Control Group）。
• OCF（OpCode Command Field）：操作码命令字段，用于指示具体的命令。对于HCI_Remote_Name_Request_Cancel命令，OCF的值为0x001A。

2.2. 参数部分

• BD_ADDR：蓝牙设备地址，是一个6字节（48位）的字段，用于唯一标识一个蓝牙设备。在HCI_Remote_Name_Request_Cancel命令中，BD_ADDR用于指定要取消名称请求的远端设备的地址。

2.3. 参数长度

• 对于HCI_Remote_Name_Request_Cancel命令，参数总长度通常为6个字节，即BD_ADDR的长度。

三、返回事件及参数

3.1. HCI_Command_Complete 事件

• 当 HCI_Remote_Name_Request_Cancel 命令执行完成后，蓝牙主机控制器（Controller）会生成一个 HCI_Command_Complete 事件。
• 该事件用于通知主机命令已经执行完毕，并且包含了命令执行的结果状态。
• 但是，如果在没有事先向同一设备发送 HCI_Remote_Name_Request 命令的情况下，就将 HCI_Remote_Name_Request_Cancel 命令发送给 BR/EDR 控制器，控制器会返回一个带有错误码 “Invalid HCI Command Parameters (0x12)” 的 HCI_Command_Complete 事件。这很好理解，因为取消请求得有对应的发起请求在先，没有前置的请求，取消操作就缺乏依据，所以被判定参数无效。

3.2. HCI_Remote_Name_Request_Complete 事件

• 对应于之前发出的 HCI_Remote_Name_Request 命令，无论取消请求是否成功，都会生成一个 HCI_Remote_Name_Request_Complete 事件。
• 该事件用于通知主机远程名称请求的结果，包括是否成功获取到远程设备的名称，或者在取消请求成功时返回特定的错误代码。

3.3. 错误处理

• Invalid HCI Command Parameters (0x12)：
  • 如果在没有对同一设备发出 HCI_Remote_Name_Request 命令的情况下向 BR/EDR 控制器发送了 HCI_Remote_Name_Request_Cancel 命令，控制器将返回 HCI_Command_Complete 事件，并附带错误代码 Invalid HCI Command Parameters（0x12）。
  • 意味着取消请求无效，因为没有对应的远程名称请求正在进行中。
• Unknown Connection Identifier (0x02)：
  • 如果取消请求成功，则 HCI_Remote_Name_Request_Complete 事件将生成，并附带错误代码 Unknown Connection Identifier（0x02）。
  • 表明远程名称请求已经被成功取消，因为无法再识别与之关联的连接标识符（可能是由于请求已被处理或取消）。

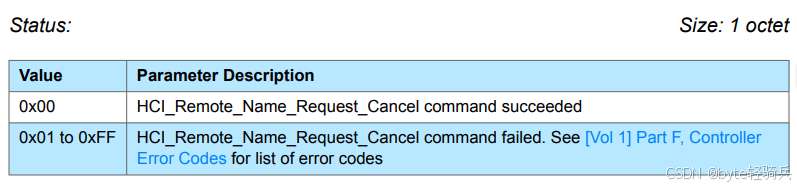

3.4. Status

Status 字段用于表示 HCI_Remote_Name_Request_Cancel 命令的执行结果。这个字段的值决定了命令是否成功执行，以及如果失败，失败的具体原因。

• 0x00：HCI_Remote_Name_Request_Cancel 命令成功执行。意味着蓝牙主机控制器已经接收并处理了取消请求，且没有遇到任何错误。
• 0x01 to 0xFF：HCI_Remote_Name_Request_Cancel 命令执行失败。在这个范围内，每个值都代表一个特定的错误代码，用于指示命令失败的原因。这些错误代码在蓝牙核心规范（Bluetooth Core Specification）的第一卷（Vol 1）的F部分中列出，“Controller Error Codes”（控制器错误代码）。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

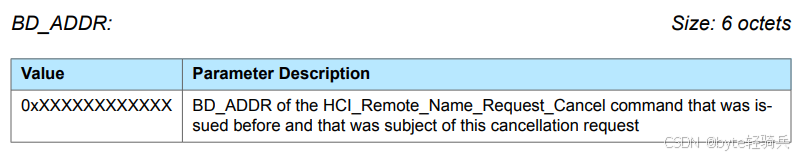

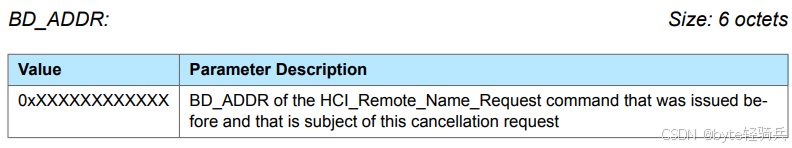

3.5. BD_ADDR

BD_ADDR 指的是之前发出的远程名称请求命令（HCI_Remote_Name_Request）所针对的蓝牙设备的地址，也是当前取消请求命令所针对的目标设备地址。

四、命令执行流程

HCI_Remote_Name_Request_Cancel命令的执行流程通常涉及以下几个步骤。

4.1. 命令发起与准备阶段

• 参数准备：主机确定目标蓝牙设备的BD_ADDR（蓝牙设备地址），用于精确指定要取消远程名称请求的设备。
• 命令发送：主机构建并发送HCI_Remote_Name_Request_Cancel命令给蓝牙控制器。

4.2. 命令接收与初步检查阶段

• 接收命令：蓝牙控制器接收并解析HCI_Remote_Name_Request_Cancel命令。
• 初步检查：
  • 控制器检查命令的合法性，特别是确认是否有之前针对同一设备的HCI_Remote_Name_Request命令存在。
  • 如果检查失败（如没有之前的远程名称请求命令），控制器返回带有“Invalid HCI Command Parameters (0x12)”错误码的HCI_Command_Complete事件。

4.3. 命令执行阶段

• 执行取消操作：如果命令通过初步检查，控制器开始执行取消操作，涉及到内部状态管理和通信流程的调整。

4.4. 事件生成与返回阶段

• HCI_Command_Complete事件：
  • 取消操作完成后，控制器生成并返回HCI_Command_Complete事件。
  • 如果取消成功，Status参数为0x00；如果失败，Status参数为0x01到0xFF之间的错误码。
• HCI_Remote_Name_Request_Complete事件：
  • 无论取消是否成功，对应的HCI_Remote_Name_Request命令的HCI_Remote_Name_Request_Complete事件都会被发送。
  • 如果取消成功，该事件可能带有“Unknown Connection Identifier (0x02)”错误码，表示远程名称请求连接已被中断。

4.5. 示例代码

以下是一个简化的C语言代码示例，展示如何在一个蓝牙HCI层实现HCI_Remote_Name_Request_Cancel命令的基本流程。请注意，这只是一个示例，并不包含完整的蓝牙HCI层实现或错误处理细节。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

#define BD_ADDR_LEN 6

// 假设的HCI命令结构体
typedef struct {
    uint16_t opcode; // 操作码
    uint8_t bd_addr[BD_ADDR_LEN]; // 蓝牙设备地址
} hci_command_t;

// 假设的HCI事件结构体
typedef struct {
    uint8_t event_code; // 事件码
    uint8_t status; // 状态码
    uint8_t bd_addr[BD_ADDR_LEN]; // 蓝牙设备地址（可能根据事件类型而有所不同）
    // 其他可能的字段...
} hci_event_t;

// 假设的蓝牙控制器接口函数声明（在实际中，这些函数将由蓝牙协议栈提供）
bool hci_send_command(const hci_command_t *command);
bool hci_receive_event(hci_event_t *event, int timeout_ms);

// 取消远程名称请求的函数实现
bool hci_remote_name_request_cancel(const uint8_t *bd_addr) {
    // 构建HCI_Remote_Name_Request_Cancel命令
    hci_command_t cancel_command = {
        .opcode = 0x041A, // HCI_Remote_Name_Request_Cancel的操作码（OGF=0x04, OCF=0x1A）
        .bd_addr = {0} // 在这里复制传入的bd_addr
    };
    for (int i = 0; i < BD_ADDR_LEN; i++) {
        cancel_command.bd_addr[i] = bd_addr[i];
    }

    // 发送命令给蓝牙控制器
    if (!hci_send_command(&cancel_command)) {
        printf("Failed to send HCI_Remote_Name_Request_Cancel command.\n");
        return false;
    }

    // 等待HCI_Command_Complete事件
    hci_event_t event;
    if (!hci_receive_event(&event, 1000)) { // 假设超时为1000毫秒
        printf("Timeout waiting for HCI_Command_Complete event.\n");
        return false;
    }

    // 检查事件类型和状态码
    if (event.event_code == 0x0E && event.status == 0x00) { // 0x0E是HCI_Command_Complete的事件码
        printf("HCI_Remote_Name_Request_Cancel command completed successfully.\n");
        // 可能还需要等待并处理HCI_Remote_Name_Request_Complete事件
        // 这里为了简化省略了相关代码
        return true;
    } else {
        printf("HCI_Remote_Name_Request_Cancel command failed with status 0x%02X.\n", event.status);
        return false;
    }
}

int main() {
    // 示例蓝牙设备地址
    uint8_t bd_addr[] = {0x00, 0x11, 0x22, 0x33, 0x44, 0x55};

    // 尝试取消远程名称请求
    if (hci_remote_name_request_cancel(bd_addr)) {
        printf("Remote name request successfully canceled.\n");
    } else {
        printf("Failed to cancel remote name request.\n");
    }

    return 0;
}

请注意，这个示例没有处理所有可能的错误情况，比如HCI_Remote_Name_Request_Complete事件的接收和处理。在实际应用中，需要根据蓝牙HCI协议的具体要求来完善这个示例。

五、应用场景

5.1. 设备连接优化场景

• 快速连接目标设备：
  • 在蓝牙设备扫描过程中，当用户已确定目标设备时，可取消对其他设备的名称请求，以加快与目标设备的连接速度。
  • 示例：智能家居场景中，手机扫描到多个设备，但用户只想连接智能手表，因此取消对其他设备的名称请求。
• 避免连接混乱：
  • 当多个蓝牙设备同时尝试连接主机时，使用取消命令可终止不必要的名称请求，使连接过程更加有序。
  • 示例：多个蓝牙耳机同时连接手机时，取消对非目标耳机的名称请求，确保目标耳机顺利连接。

5.2. 资源管理场景

• 节省系统资源：
  • 取消不必要的远程名称请求可释放处理器资源、通信带宽和内存等，提高设备整体性能。
  • 示例：车载蓝牙系统中，连接常用手机后取消对其他设备的名称请求，节省资源用于导航和多媒体播放。
• 延长电池寿命：
  • 对于移动设备，取消不必要的远程名称请求可降低蓝牙模块的工作负载，减少能耗。
  • 示例：手机离开蓝牙设备密集场所后，取消对剩余设备的名称请求，延长电池使用时间。

5.3. 错误处理和异常恢复场景

• 处理连接错误：
  • 当远程名称请求出现错误时，使用取消命令可清理正在进行的请求状态，避免系统陷入死循环。
  • 示例：蓝牙耳机连接手机过程中突然断电或超出范围时，手机取消对该耳机的名称请求。
• 恢复系统正常状态：
  • 在复杂的蓝牙通信环境中，使用取消命令可终止异常的远程名称请求，使系统恢复到正常状态。
  • 示例：由于软件冲突或硬件故障导致大量无效远程名称请求时，使用取消命令使系统恢复稳定。

HCI_Remote_Name_Request_Cancel命令在蓝牙设备交互和管理中具有广泛的应用场景。通过合理使用该命令，可提高系统的响应速度、优化资源利用、提升用户体验，并有效处理异常情况。

六、注意事项

6.1. 命令参数与发送前提

• BD_ADDR准确性：
  • 在发送HCI_Remote_Name_Request_Cancel命令时，必须确保提供的BD_ADDR（蓝牙设备地址）是正确的。
  • 错误的BD_ADDR可能导致取消请求发送到错误的设备，或者无法找到对应的请求进行取消。
• 命令顺序关联：
  • 确保在发送取消命令之前，已经针对指定的蓝牙设备发出了HCI_Remote_Name_Request命令。
  • 如果没有先发送名称请求命令，直接发送取消命令，蓝牙控制器会返回“Invalid HCI Command Parameters (0x12)”错误。

6.2. 命令执行与事件处理

• 命令执行状态：
  • 成功执行时，主机控制器返回HCI_Command_Complete事件，状态码（Status）为0x00。
  • 失败时，状态码为非零值，并包含相应的错误代码。
• 事件顺序理解：
  • HCI_Command_Complete事件先于HCI_Remote_Name_Request_Complete事件（针对同一取消请求）生成。
  • 如果取消成功，HCI_Remote_Name_Request_Complete事件的状态码将表示未知连接标识符（如0x02）。
• 错误码解析：
  • 仔细查阅蓝牙协议规范来准确解读返回事件中的错误码。
  • 不同的错误码代表不同的问题，如无效命令参数错误码（0x12）等。

6.3. 系统资源与状态管理

• 资源释放确认：
  • 取消请求后，确认相关的系统资源（如内存缓冲区、通信带宽等）得到正确释放。
  • 避免资源泄漏，影响系统性能。
• 设备状态更新：
  • 及时更新系统内部的蓝牙设备状态记录。
  • 如在设备列表中标记对应的设备名称请求已取消，或更新设备连接优先级等信息。

6.4. 后续操作与注意事项

• 处理反馈：
  • 主机接收并分析HCI_Command_Complete和HCI_Remote_Name_Request_Complete事件。
  • 根据Status和错误码执行相应的后续操作，如更新用户界面或内部状态，记录错误日志等。
• 遵循协议：
  • 在处理蓝牙通信时，遵循蓝牙HCI协议的规定。
  • 确保通信的准确性和可靠性。
• 特殊情况处理：
  • 如果在发送取消请求之前远程名称请求已经完成或超时，则取消命令可能无法生效。
  • 主机应正确处理这些特殊情况，确保蓝牙通信的可靠性和稳定性。

使用HCI_Remote_Name_Request_Cancel命令时，需要注意命令参数的准确性、命令执行与事件处理的顺序和结果、系统资源与状态的管理以及后续操作的正确性。

综上所述，HCI_Remote_Name_Request_Cancel命令是蓝牙HCI中的一个重要命令，用于取消正在进行的远程名称请求过程。在使用时，需要注意命令参数的准确性和有效性，以及可能的返回状态和事件。
