【0x0023】HCI_LE_Read_Suggested_Default_Data_Length命令全面解析

HCI_LE_Read_Suggested_Default_Data_Length命令是低功耗蓝牙（Bluetooth Low Energy，BLE）技术中的一个重要命令，它属于Host Controller Interface（HCI）命令集的一部分。HCI_LE_Read_Suggested_Default_Data_Length命令用于读取BLE控制器建议的默认数据长度。这个数据长度是指在BLE连接状态下，控制器建议的用于传输的数据包的最大长度。这个命令对于理解BLE设备的性能特性以及优化数据传输策略具有重要意义。

一、命令概述

HCI_LE_Read_Suggested_Default_Data_Length命令主要用于BLE连接中建议的默认数据长度相关信息。这一信息对于优化数据传输非常重要，它可以帮助设备在建立或调整连接时，了解在当前蓝牙链路条件下，合适的数据长度设置，从而提高数据传输效率，减少传输错误。

HCI_LE_Read_Suggested_Default_Data_Length命令允许主机读取主机建议的值（Suggested_Max_TX_Octets和Suggested_Max_TX_Time），这些值代表控制器在新连接中用于包含链路层数据协议单元（LL Data PDUs）的数据包的最大有效载荷字节数和最大数据包传输时间。

命令用途：

• 连接配置：在建立新连接时，主机可以使用这些建议值来配置控制器的传输参数，以确保数据传输的效率和可靠性。
• 性能优化：通过读取这些建议值，主机可以了解控制器的性能特性，并据此优化数据传输策略，例如调整数据包大小、传输间隔等，以提高整体通信性能。

二、命令格式与参数

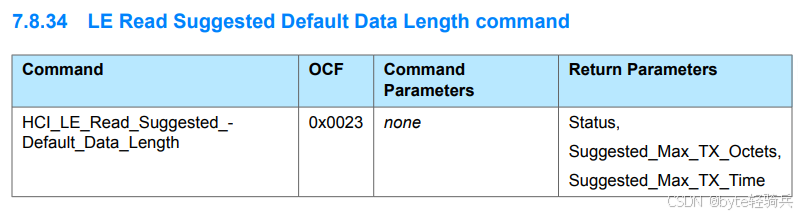

2.1. HCI_LE_Read_Suggested_Default_Data_Length命令格式

HCI_LE_Read_Suggested_Default_Data_Length命令的格式通常遵循蓝牙核心规范中定义的HCI命令结构。

具体来说，它包含以下几个部分：

• 操作码（Opcode）：
  • 操作码组字段（OGF）：通常为0x08，表示该命令属于LE Controller commands组。
  • 操作码命令字段（OCF）：具体值根据蓝牙核心规范确定，用于唯一标识HCI_LE_Read_Suggested_Default_Data_Length命令。
• 参数总长度（Parameter Total Length）：对于此命令，参数总长度通常为0，因为不需要额外的输入参数。
• 参数（Parameter）：由于参数总长度为0，因此此命令不包含任何参数部分。

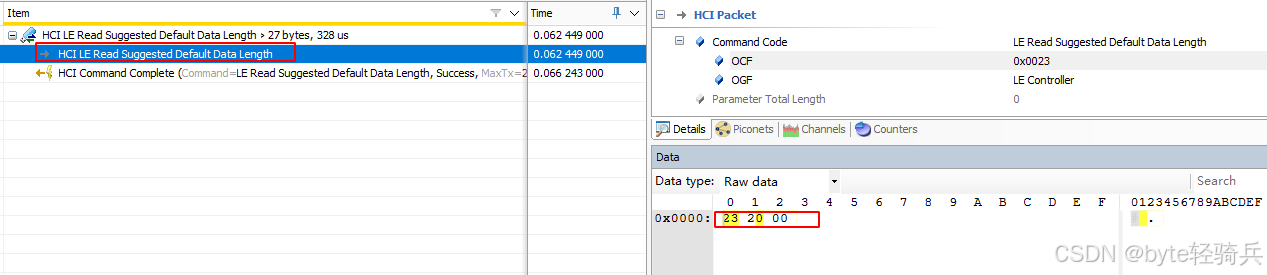

2.2. 命令示例

以下是一个HCI_LE_Read_Suggested_Default_Data_Length命令的示例，展示了如何在蓝牙通信过程中使用该命令，

完整的命令格式（以十六进制表示）为：0x08 0xXXXX 0x00。

• 操作码（Opcode）：
  • 操作码组字段（OGF）：0x08（表示该命令属于LE Controller commands组）。
  • 操作码命令字段（OCF）：具体值（根据蓝牙核心规范确定，例如0xXXXX，这里XXXX为占位符，实际使用时需替换为具体值）。
• 参数总长度（Parameter Total Length）：0x00（表示没有额外的输入参数）。
• 参数（Parameter）：无（因为参数总长度为0）。

三、命令响应事件及参数说明

当HCI_LE_Read_Suggested_Default_Data_Length命令执行完成后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是BLE技术中HCI（Host Controller Interface）通信的标准流程。

3.1. HCI_Command_Complete事件

HCI_Command_Complete事件是HCI层用于通知主机关于之前发送的HCI命令执行结果的事件。对于HCI_LE_Read_Suggested_Default_Data_Length命令，该事件的生成表示命令已经被BLE控制器处理完毕，并且返回了结果。

HCI_Command_Complete事件的格式通常包括以下几个部分：

• 事件码（Event Code）：0x0E，表示这是一个命令完成事件。
• 参数长度（Parameter Length）：表示紧随事件码之后的参数部分的字节数。
• 参数（Parameters）：
  • 命令操作码（Command Opcode）：与之前发送的HCI命令的操作码相同，用于标识是哪个命令完成了。
  • 状态（Status）：表示命令执行的结果。成功时通常为0x00，否则为其他错误代码。
  • 返回参数（Return Parameters）：对于HCI_LE_Read_Suggested_Default_Data_Length命令，返回参数包括建议的最大发送数据长度（以字节为单位，分为LSB和MSB）和建议的最大发送时间（也分为LSB和MSB）。

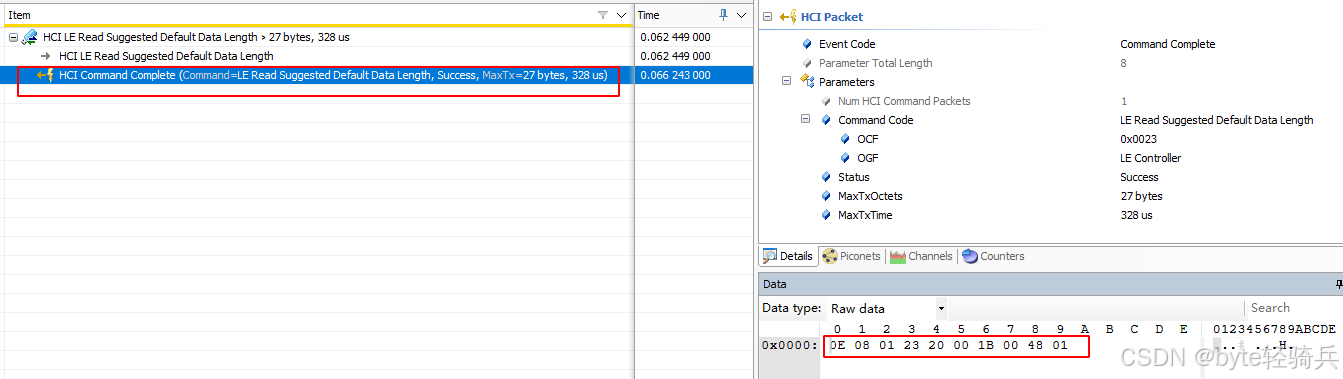

3.2. 示例

假设HCI_LE_Read_Suggested_Default_Data_Length命令成功执行，并且返回的参数表示建议的最大发送数据长度为251字节，建议的最大发送时间为2120个微秒（这些值仅作为示例），则HCI_Command_Complete事件可能如下所示（以十六进制表示）：

Event Code: 0x0E
Packet Length: 0x09 (包括Command Opcode, Status, 和Return Parameters的长度)
Number of HCI Command Packets: 0x01 (通常只针对单个命令返回结果)
Command Opcode: 0x08 XX (XX为HCI_LE_Read_Suggested_Default_Data_Length命令的OCF)
Status: 0x00 (成功)
Return Parameters:
  Status: 0x00 (再次表示成功，虽然这在这个上下文中是冗余的，但它是标准格式的一部分)
  Suggested_Max_TX_Octets (LSB): 0xFB
  Suggested_Max_TX_Octets (MSB): 0x00
  Suggested_Max_TX_Time (LSB): 0xD8
  Suggested_Max_TX_Time (MSB): 0x08

请注意，上述示例中的“Packet Length”可能需要根据实际的返回参数长度进行调整。此外，“Number of HCI Command Packets”字段通常用于指示有多少个HCI命令的结果被包含在这个事件中（在大多数情况下，这个值会是1，因为每个HCI命令通常都会单独生成一个命令完成事件）。然而，在某些情况下，如果控制器支持同时处理多个命令，这个字段可能会有不同的值。但在HCI_LE_Read_Suggested_Default_Data_Length命令的上下文中，它通常会是1。

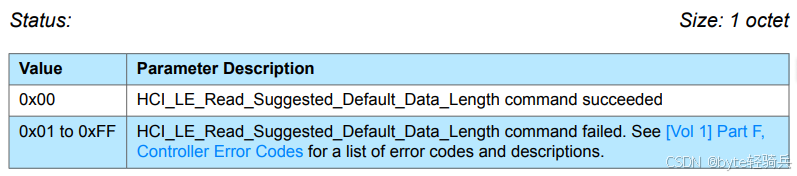

3.3. Status

HCI_LE_Read_Suggested_Default_Data_Length命令的返回参数中的status字段是评估命令执行结果的关键指标。通过检查该字段的值，可以确定命令是否成功执行，并据此采取相应的后续操作。

• 0x00：表示命令成功执行。此时，返回参数中将包含建议的最大发送数据长度（以字节为单位）和建议的最大发送时间（以微秒为单位）。
• 非0x00值：表示命令执行失败。不同的非0x00状态码对应不同的错误类型。根据蓝牙核心规范，这些错误代码在蓝牙规范的文档中有所定义，通常用于指示如命令参数错误、硬件错误、资源不足等类型的错误。蓝牙Controller错误代码全面概览_rejected due to limited resource-CSDN博客

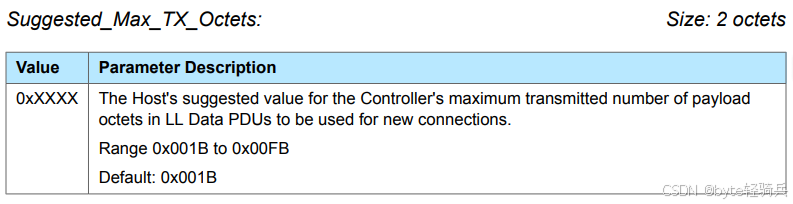

3.4. Suggested_Max_TX_Octets

Suggested_Max_TX_Octets 是 HCI_LE_Read_Suggested_Default_Data_Length 命令返回参数中的一个关键字段，它表BLE控制器在新连接中用于链路层（LL）数据协议数据单元（PDUs）的最大有效载荷字节数的建议值。

• 大小：2 个八位字节（octets），即 16 位。
• 范围：从 0x001B（27 字节）到 0x00FB（251 字节）。这个范围是根据蓝牙核心规范定义的，确保了与大多数BLE设备的兼容性。
• 默认值：0x001B（27 字节）。这是在没有特定建议时控制器可能使用的默认最大传输有效载荷大小。
• 在数据传输中的应用：控制器会参考这个建议值来优化数据发送过程。在 LL Data PDUs 的发送中，有效载荷字节数的大小直接影响数据传输的效率和质量。
  • 如果设置的发送字节数过大，可能会导致传输错误增加，因为在较差的链路条件下，较大的数据块更容易受到干扰而出现错误；
  • 如果设置过小，虽然传输错误可能会减少，但会导致数据传输效率低下，需要更多的数据包来传输相同数量的数据。
  • 因此，这个建议值在平衡数据传输效率和质量方面起着关键的作用。

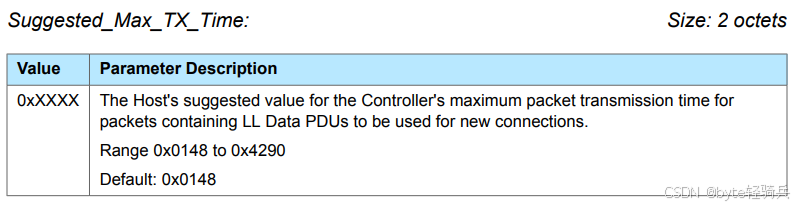

3.5. Suggested_Max_TX_Time

Suggested_Max_TX_Time 是 HCI_LE_Read_Suggested_Default_Data_Length 命令返回参数中的一个关键字段，表示BLE控制器在新连接中用于传输包含链路层（LL）数据协议数据单元（PDUs）的数据包的最大建议传输时间。主机可以根据这个建议值来配置连接参数，以确保数据传输的可靠性和效率。

• 大小：2 个八位字节（octets），即 16 位。
• 范围：从 0x0148（328 微秒）到 0x4290（17040 微秒）。这个范围确保了与大多数BLE设备的兼容性，并允许在数据传输效率和功耗之间取得平衡。
• 默认值：0x0148（328 微秒）。在没有特定建议时控制器可能使用的默认最大数据包传输时间。
• 在数据传输中的角色：对于控制器来说，这个建议值在数据包传输过程中起着重要的指导作用。在蓝牙通信中，数据包传输时间过长可能会导致信道占用时间过长，影响其他设备的通信，同时也可能增加数据传输的延迟和出错概率；而传输时间过短可能无法充分利用信道带宽，导致数据传输效率低下。因此，Suggested_Max_TX_Time 参数帮助控制器在新连接中合理地设置数据包传输时间，以平衡数据传输的效率、稳定性和对信道资源的合理利用。例如，在低延迟要求的应用场景（如实时游戏手柄操作）中，控制器可以根据这个建议值来调整传输时间，以减少数据传输延迟，提供更好的用户体验。

3.6. 使用注意事项

• 主机在接收到Suggested_Max_TX_Octets 和Suggested_Max_TX_Time 这两个建议值后，可以决定是否使用这个值来配置BLE连接。如果主机决定使用不同的值，它可以通过其他HCI命令来设置连接参数。
• 需要注意的是，虽然 Suggested_Max_TX_Octets和 Suggested_Max_TX_Time 提供了一个建议的最大传输有效载荷和最大数据包传输时间，但实际的最大传输大小和实际的最大传输时间可能受到其他因素的影响，如BLE协议栈的实现、硬件限制以及连接间隔等。
• 在实际应用中，主机应该综合考虑各种因素，如数据传输速率、功耗、连接稳定性等，以选择一个既能满足数据传输需求又能保持低功耗的合适值。

四、命令执行流程

4.1. 命令发起阶段（主机）

• 主机准备：
  • 主机需要准备好发送HCI_LE_Read_Suggested_Default_Data_Length命令。
  • 主机应确保BLE控制器已初始化并处于可操作状态。
• 构建命令：
  • 主机构建HCI_LE_Read_Suggested_Default_Data_Length命令的数据包。
  • 该命令通常不包含任何额外的参数，因此数据包中主要包含操作码（OpCode）。
  • 操作码由操作码组字段（OGF）和操作码命令字段（OCF）组成，对于HCI_LE_Read_Suggested_Default_Data_Length命令，OGF通常为0x08（表示LE Controller命令），OCF为特定的值（如0x0010，但具体值可能因蓝牙核心规范的不同版本而有所差异，需参考具体版本的规范）。
• 命令发送：通过内部通信机制（如UART、SPI等）将命令发送给蓝牙控制器。

4.2. 命令接收与处理阶段（控制器）

• 接收命令：蓝牙控制器接收HCI_LE_Read_Suggested_Default_Data_Length命令。检查命令格式正确性。
• 处理命令：控制器根据内部设置或配置，或通过与远程设备的通信（虽然不常见，因为此命令通常基于本地信息），确定建议的默认数据长度值。这些值包括Suggested_Max_TX_Octets（建议的最大传输有效载荷字节数）和Suggested_Max_TX_Time（建议的最大数据包传输时间）。

4.3. 结果返回阶段

• 构建响应：控制器构建HCI_Command_Complete事件，包含状态码和建议的默认数据长度值。状态码用于指示命令执行的结果（如0x00表示成功）。
• 发送响应：控制器通过HCI接口将HCI_Command_Complete事件发送回主机。

4.4. 主机接收与处理响应

• 接收响应：主机接收来自控制器的HCI_Command_Complete事件。
• 解析响应：主机解析事件，提取状态码和建议的默认数据长度值。
• 处理结果：
  • 根据状态码判断命令是否成功执行。
  • 如果成功，使用提取的建议值来配置BLE连接参数（如MTU大小、数据包发送间隔等），以优化数据传输性能。
• 错误处理：如果命令执行失败，主机进行错误处理（如重试命令、记录错误日志等）。

4.5. 示例代码

以下代码示例将是一个高度概括的版本，旨在展示HCI_LE_Read_Suggested_Default_Data_Length流程的关键步骤。请注意，实际使用需要参考特定蓝牙协议栈的文档来获取正确的API调用和数据结构。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设这些是蓝牙协议栈提供的API和数据结构（这些需要根据实际协议栈进行替换）
extern void hci_send_command(uint16_t opcode, const uint8_t *parameters, uint8_t parameter_length, void (*callback)(const uint8_t *response, uint8_t response_length));
extern void hci_register_event_callback(void (*event_callback)(const uint8_t *event, uint8_t event_length));

// 假设的事件回调处理函数（需要根据实际协议栈进行修改）
void hci_event_callback(const uint8_t *event, uint8_t event_length) {
    // 根据事件类型进行处理
    // 在这里，我们假设有一个特定的事件类型用于响应HCI_LE_Read_Suggested_Default_Data_Length命令
    if (event[0] == /* 特定的事件代码，需要查阅蓝牙协议栈文档 */) {
        uint8_t status = event[1];
        if (status == 0x00) {
            // 命令成功执行，提取建议的默认数据长度值
            uint16_t suggested_max_tx_octets = (event[2] << 8) | event[3];
            uint16_t suggested_max_tx_time = (event[4] << 8) | event[5];
            printf("Suggested Max TX Octets: %u\n", suggested_max_tx_octets);
            printf("Suggested Max TX Time: %u\n", suggested_max_tx_time);
            // 使用这些值来配置BLE连接参数
        } else {
            // 命令执行失败，进行错误处理
            printf("Command failed with status: 0x%02X\n", status);
            // 可以在这里添加重试逻辑、记录错误日志等
        }
    }
    // 处理其他事件类型...
}

// 发送HCI_LE_Read_Suggested_Default_Data_Length命令的函数
void read_suggested_default_data_length() {
    // 构建命令数据包（此命令通常不包含任何参数）
    uint16_t opcode = 0x080010; // 假设的OGF和OCF值，需要查阅蓝牙协议栈文档或规范

    // 发送命令并注册回调函数以处理响应
    hci_send_command(opcode, NULL, 0, [](const uint8_t *response, uint8_t response_length) {
        // 注意：这里的lambda函数是为了示例目的，实际代码中可能需要使用函数指针或其他机制
        // 在这里处理响应（但在实际代码中，响应通常是通过事件回调处理的，而不是直接作为此函数的回调）
        // 因此，这个回调可能是不必要的，取决于蓝牙协议栈的实现
        // 通常，会在事件回调中处理响应，如上面的hci_event_callback所示
    });

    // 注意：在实际代码中，发送命令后通常会立即返回，而响应将通过事件回调进行处理
    // 因此，下面的代码（如果有的话）将继续执行，而不会等待响应
}

int main() {
    // 初始化蓝牙协议栈（这通常涉及调用协议栈提供的初始化函数）
    // ...

    // 注册事件回调处理函数
    hci_register_event_callback(hci_event_callback);

    // 发送HCI_LE_Read_Suggested_Default_Data_Length命令
    read_suggested_default_data_length();

    // 主循环（处理事件、更新状态等）
    // 这通常是一个无限循环，直到设备被关闭或重置
    while (true) {
        // 处理事件、更新状态等...
        // 这通常涉及调用堆栈提供的函数来检查和处理传入的事件
        // ...
    }

    // 清理和关闭蓝牙协议栈（在设备关闭或重置时调用）
    // ...

    return 0;
}

重要说明：

• 上述代码中的API调用和数据结构（如hci_send_command和hci_register_event_callback）是假设的，并且需要根据所使用的蓝牙协议栈进行替换。
• 在实际代码中，响应通常是通过事件回调（如hci_event_callback）处理的，而不是作为hci_send_command的直接回调。因此，上面的read_suggested_default_data_length函数中的lambda回调是不必要的，并且在实际代码中应该被删除或替换为适当的事件处理逻辑。
• 需要查阅特定蓝牙协议栈的文档，以了解如何正确初始化协议栈、发送命令、注册事件回调以及处理传入的事件。
• 主循环（在main函数中）通常是设备运行时的核心部分，用于处理事件、更新状态以及执行其他必要的任务。这通常涉及调用堆栈提供的函数来检查和处理传入的事件。

五、使用场景

HCI_LE_Read_Suggested_Default_Data_Length命令主要用于低功耗蓝牙（Bluetooth Low Energy, BLE）技术中，与数据长度扩展功能相关的控制器交互。以下是该命令的具体使用场景。

5.1. 设备初始化与配置

• 目的：在BLE设备首次启动或重置后，获取控制器建议的默认数据长度配置。
• 应用场景：
  • 设备首次开机或重启后的初始化流程。
  • 设备固件升级后，重新配置数据长度参数。
• 作用：通过该命令，设备能够获取到初始最大发送数据长度（Max Tx Octets）和初始最大发送时间（Max Tx Time），为后续的数据传输配置提供基础。

5.2. 数据长度优化

• 目的：根据当前连接环境和设备性能，动态调整数据长度以提高通信效率和降低功耗。
• 应用场景：
  • 初次连接时，根据对方设备的性能和环境条件优化数据长度。
  • 在动态变化的环境中（如交通工具内、信号干扰区域），根据信号强度和链路质量调整数据长度。
  • 大数据量传输时，通过合理的数据包大小来提高传输效率。
  • 实时性数据传输时，通过调整数据长度来平衡传输的及时性和准确性。
• 作用：通过调整数据长度，设备能够优化通信性能，提高数据传输效率和降低功耗。

5.3. 兼容性检查

• 目的：确保BLE设备之间能够正常通信，避免因数据长度不匹配导致的通信失败。
• 应用场景：
  • 不同厂家生产的BLE设备之间的连接。
  • 设备固件或硬件升级后，与其他设备的兼容性检查。
• 作用：通过读取建议的数据长度，设备能够了解对方设备支持的数据长度范围，从而判断是否存在兼容性问题，并采取相应的解决措施。

5.4. 故障诊断与排查

• 目的：在BLE通信过程中，快速定位并解决数据传输异常或通信失败的问题。
• 应用场景：
  • 数据传输出现错误或中断时，进行故障诊断。
  • 通信性能下降时，进行性能分析和优化。
• 作用：通过比较实际使用的数据长度与控制器建议的数据长度，设备能够判断是否存在数据长度配置错误或传输参数不匹配等问题，并采取相应的解决措施来恢复通信性能。

HCI_LE_Read_Suggested_Default_Data_Length命令在BLE设备初始化与配置、数据长度优化、兼容性检查以及故障诊断与排查等方面具有广泛的应用场景，是BLE设备通信性能优化和故障排除的重要工具。

六、注意事项

6.1. 命令格式与参数

• 确保命令的格式正确，包括操作码组字段（OGF）和操作码命令字段（OCF）的组合。
• 对于HCI_LE_Read_Suggested_Default_Data_Length命令，通常不需要额外的输入参数。

6.2. 命令执行环境

• 在发送此命令之前，确保BLE控制器已经初始化并处于可操作状态。
• 如果BLE设备处于低功耗模式或休眠状态，可能需要先唤醒设备。

6.3. 命令响应处理

• 等待并正确处理BLE控制器的响应。通常，控制器会返回一个HCI_Command_Complete事件，其中包含状态码和建议的默认数据长度信息。
• 检查状态码以确保命令执行成功。如果状态码指示错误，请根据错误代码采取相应的错误处理措施。

6.4. 数据长度限制

• 了解BLE技术中数据长度的限制，包括最大传输单元（MTU）和广播数据长度的限制。
• 确保读取到的建议默认数据长度不超过这些限制。

6.5. 设备兼容性

• 不同的BLE设备可能支持不同的数据长度和特性。
• 在使用此命令时，请考虑设备的兼容性和规格要求。

6.6. 错误处理与重试机制

• 如果命令执行失败，请考虑实现重试机制，并在多次尝试后仍然失败时采取适当的错误处理措施。
• 记录错误日志以便后续分析和调试。

6.7. 文档与规范

• 参考蓝牙核心规范和相关文档，以确保对HCI_LE_Read_Suggested_Default_Data_Length命令有准确的理解和使用。
• 注意不同版本的蓝牙核心规范可能包含不同的命令和特性。

6.8. 安全性与隐私

• 尽管此命令本身不涉及直接的安全或隐私问题，但在处理BLE通信时，请始终注意保护敏感信息和遵守相关的安全和隐私标准。

综上所述，HCI_LE_Read_Suggested_Default_Data_Length命令是BLE技术中的一个重要命令，它对于理解BLE设备的性能特性以及优化数据传输策略具有重要意义。在BLE设备开发、性能评估和兼容性验证等过程中，该命令都具有广泛的应用价值。
