HCI_LE_Set_Periodic_Advertising_Data 命令是低功耗蓝牙（BLE）核心规范中定义的一个主机控制接口（HCI）命令，用于设置周期性广播的数据。周期性广播是蓝牙5.1引入的一种新型广播模式，用于以固定间隔发送相同的数据包，适用于需要频繁发送相同信息的应用场景，例如环境传感器数据广播。

一、命令概述

HCI_LE_Set_Periodic_Advertising_Data命令的主要目的是设置用于周期性广播协议数据单元（PDU）的数据。在发出此命令之前，必须使用HCI_LE_Set_Periodic_Advertising_Parameters命令为具有特定Advertising_Handle的广播集配置周期性广播参数（如间隔、持续时间等）。【0x003E/0x86】HCI_LE_Set_Periodic_Advertising_Parameters 命令全面解析_read periodic advertiser lis size-CSDN博客

在使用HCI_LE_Set_Periodic_Advertising_Data命令时，需要特别注意广播数据的长度和格式。主机应该确保只包含重要的数据部分，并根据需要分段设置数据。同时，还需要检查广播集的最大数据长度和当前可用的内存资源，以避免遇到内存容量超出的错误。通过仔细规划和错误处理，可以确保周期性广播的有效性和可靠性。

1.1. 命令的行为

HCI_LE_Set_Periodic_Advertising_Data命令的行为取决于周期性广播的当前状态。在启用时，新数据将立即生效；在进行中时，控制器可能会选择使用旧数据或新数据；在禁用时，数据将被存储以供将来使用；在广播集移除时，所有数据都将被丢弃。了解这些行为对于正确配置和管理周期性广播至关重要。

1.1.1. 周期性广播启用时

如果为指定的广播集启用了周期性广播，当发出HCI_LE_Set_Periodic_Advertising_Data命令时，蓝牙控制器将在后续的周期性广播事件中使用新的广播数据。这意味着，一旦广播数据被更新，所有后续的周期性广播都将包含这些新数据。

1.1.2. 周期性广播进行中时

如果在发出HCI_LE_Set_Periodic_Advertising_Data命令时，周期性广播事件正在进行中，蓝牙控制器可能会选择在该事件中使用旧数据或新数据。规范中并没有明确要求控制器必须选择哪一种数据，因此这取决于具体实现。不过，从用户体验和数据一致性的角度来看，最好确保在广播数据更新时，不会有正在进行中的广播事件受到影响，或者至少这种行为应该是可预测的。

1.1.3. 周期性广播禁用时

如果为指定的广播集禁用了周期性广播，当发出HCI_LE_Set_Periodic_Advertising_Data命令时，蓝牙控制器将不会立即使用新数据。相反，它会存储这些数据，并在周期性广播再次为该广播集启用时使用它们。这意味着，即使广播当前未在运行，也可以预先设置广播数据，以便在需要时快速启用。

1.1.4. 广播集移除时

当广播集被移除时，与该广播集关联的所有周期性广播数据都将被丢弃。这是为了清理资源并确保不会留下任何不再需要的数据。如果广播集在将来可能需要重新使用，那么应该在移除之前保存任何重要的数据。

1.2. 广播数据的设置

在BLE的周期性广播中，只有重要的数据部分应该被包含在广播数据包中。这些数据部分是根据蓝牙核心规范（[Vol 3] Part C, Section 11）中定义的格式来组织的。也就是说，在构建广播数据时，需要仔细选择包含哪些信息，以确保它们既符合规范，又能有效地传达所需的内容。蓝牙规范中的广播和扫描响应数据格式研究-CSDN博客

1.2.1. 分段设置广播数据

主机可以使用HCI_LE_Set_Periodic_Advertising_Data命令中的Operation参数来分段设置周期性广播数据。这允许主机在多个操作中逐步构建完整的广播数据集，而不是一次性发送所有数据。这种方法的优点是可以减少单个命令的数据负载，并提高命令处理的灵活性。

1.2.2. 数据长度限制

尽管可以分段设置广播数据，但所有数据的总长度不能超过由Advertising_Handle参数标识的广播集所允许的最大长度。这个最大长度可以通过LE Read Maximum Advertising Data Length命令（见第7.8.57节）来查询。【0x003A】HCI_LE_Read_Maximum_Advertising_Data_Length命令全面解析-CSDN博客如果尝试设置的广播数据总长度超过了广播集的容量或当前可用的内存量，那么所有已设置的数据都将被丢弃，并且蓝牙控制器将返回错误代码Memory Capacity Exceeded（0x07）。

1.2.3. 错误处理

当遇到Memory Capacity Exceeded错误时，主机应该采取适当的措施来处理这种情况。这可能包括减少广播数据的量、优化数据格式、检查并释放不必要的内存资源，或者尝试在稍后的时间点重新设置广播数据（如果此时内存资源可能已经变得可用）。

1.2.4. 数据长度与广播间隔的关系

当前广播间隔的限制：如果周期性广播当前已启用，那么数据的总长度不能超过控制器在当前周期性广播间隔内能够传输的最大长度。
广播集的最大广播间隔限制：如果周期性广播当前未启用，那么数据的总长度也不能超过为该广播集设置的Periodic_Advertising_Interval_Max。

如果数据的总长度超过了上述任一限制，那么所有已设置的数据都将被丢弃，并且蓝牙控制器将返回错误代码Packet Too Long（0x45）。这意味着，在设置周期性广播数据时，需要考虑到广播间隔和数据长度的匹配，以确保数据能够在规定的时间内被完整传输。

1.3. LE Coded PHY的编码假设

当使用LE Coded PHY进行广播时，编码方式的选择取决于当前的广播参数：

S=8编码：如果当前的广播参数没有要求使用S=2编码，则默认使用S=8编码。S=8编码提供了更高的数据速率和更远的传输距离，但相应地也会增加能耗。
S=2编码：如果当前的广播参数要求使用S=2编码（通常是为了在保持一定传输距离的同时降低能耗），则对于该广播物理通道，应假设使用S=2编码。

1.4. Operation 参数的行为

开始新数据（0x01 或 0x03）：
- 如果Operation参数的值是0x01或0x03，则表示要开始设置新数据。
- 在这种情况下，任何现有的部分数据或完整数据都将被丢弃。
重新发送当前数据（0x04）：
- 如果Operation参数的值是0x04，则行为就跟再次发送当前的周期性广播数据一样。
- 这可以用于更新广播的数据标识符（DID）值，但不影响数据的实际内容。（参见Core5.4 [Vol 6] Part B, Section 4.4.2.11）

1.5. 错误处理规则

Operation 为 0x04 时的错误：如果Operation是0x04，但周期性广播对于该广播集是禁用的，或者广播集中不包含数据，或者Advertising_Data_Length（广播数据长度）不为零，则控制器应返回错误代码Invalid HCI Command Parameters（0x12）。
非 0x03/0x04 操作且数据长度为零：如果Operation不是0x03或0x04，并且Advertising_Data_Length为零，则控制器也应返回错误代码Invalid HCI Command Parameters（0x12）。
数据被丢弃或长度为零：如果周期性广播数据被命令丢弃，或者在命令完成后数据的总长度为零，则该广播集将没有周期性广播数据。
周期性广播启用时的非允许操作：如果对于指定的广播集，周期性广播当前是启用的，并且Operation的值不是0x03或0x04，则控制器应返回错误代码Command Disallowed（0x0C）。
广播集不存在：如果与Advertising_Handle参数对应的广播集不存在，则控制器应返回错误代码Unknown Advertising Identifier（0x42）。

了解这些规则和限制对于正确设置和管理BLE设备的周期性广播数据至关重要。通过遵循这些规则，可以确保广播数据的正确性和有效性，同时避免不必要的错误和通信问题。

二、命令格式

以下是HCI_LE_Set_Periodic_Advertising_Data命令的详细格式说明。

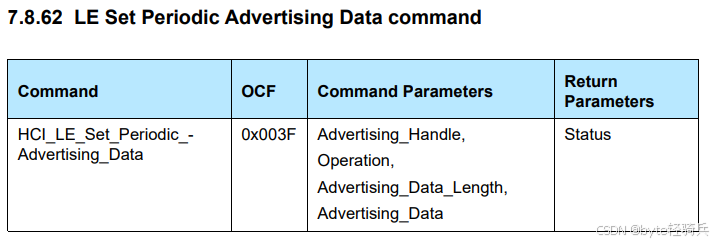

2.1. 命令操作码

OGF（操作码组字段）：通常为0x08，表示该命令属于LE（低功耗）控制器命令组。
OCF（操作码命令字段）：对于HCI_LE_Set_Periodic_Advertising_Data命令，OCF的具体值根据蓝牙核心规范的不同版本可能有所不同。具体值应参考所使用的蓝牙核心规范的版本。

2.2. 命令参数

HCI_LE_Set_Periodic_Advertising_Data命令的参数通常包括以下几个部分：

Parameter Length（参数长度）：一个无符号8位整数（uint8_t），表示后续参数的总长度（以字节为单位）。这个长度会根据实际使用的参数数量和大小而变化。
Operation（操作）：一个无符号8位整数，用于指示要执行的操作类型。例如，它可能用于指示是开始新数据、更新现有数据还是其他类型的操作。具体值应参考蓝牙核心规范。
Advertising_Handle（广播句柄）：一个唯一的标识符，用于区分设备上的不同广播集。在创建广播集时，蓝牙协议栈会分配一个广播句柄。
Advertising_Data_Length（广播数据长度）：一个无符号8位整数，表示广播数据的实际长度。
Advertising_Data（广播数据）：这是要设置的广播数据本身，其长度和内容应符合BLE规范的要求。广播数据可以包含多个字段，每个字段都有一个类型和一个长度，以及相应的数据值。

2.3. 命令格式示例

以下是一个通用的HCI_LE_Set_Periodic_Advertising_Data命令的示例格式（请注意，实际使用时需要参考特定蓝牙协议栈的文档）：

HCI_LE_Set_Periodic_Advertising_Data(
    OpCode: 0xXXXX, // 操作码，具体值由蓝牙核心规范定义
    Parameter_Length: X bytes, // 参数长度，根据实际参数数量和大小确定
    Operation: 0xYY, // 操作类型，具体值应参考蓝牙核心规范
    Advertising_Handle: 0xZZZZ, // 广播句柄，用于标识特定的广播集
    Advertising_Data_Length: N, // 广播数据长度
    Advertising_Data: // 广播数据本身，长度为N字节
        ... // 广播数据的具体内容
);

在上面的示例中，OpCode是操作码，由OGF和OCF组成（在实际发送时，由于OGF在BLE命令中通常是固定的0x08，所以有时只明确给出OCF）；Parameter_Length表示后续参数的总长度；Operation表示要执行的操作类型；Advertising_Handle是广播句柄；Advertising_Data_Length是广播数据的长度；Advertising_Data是广播数据本身。

三、命令参数详细说明

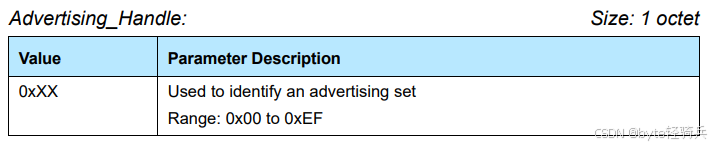

3.1. Advertising_Handle

在HCI_LE_Set_Periodic_Advertising_Data命令中，Advertising_Handle是一个唯一的标识符，用于区分设备上的不同广播集或广播实例。在BLE设备中，可以配置多个广播集，每个广播集都包含一组特定的广播参数和数据。Advertising_Handle就是用来标识这些不同广播集的。

Size:：表示该字段的大小，这里是1 octet（八位字节）。octet是计算机网络和通信中常用的数据单位，1 octet等于8 bits（位）。
Value/Range:：0x00到0xEF，即0到239的十进制数，也就是说，广播句柄最多可以有240个不同的值（从0到239），从而可以标识240个不同的广播设置。

在发送HCI_LE_Set_Periodic_Advertising_Data命令时，必须确保指定的Advertising_Handle是有效的，并且与要更新的广播集相匹配。如果Advertising_Handle无效或不存在，BLE控制器可能会返回错误代码，指示未知的广播标识符。

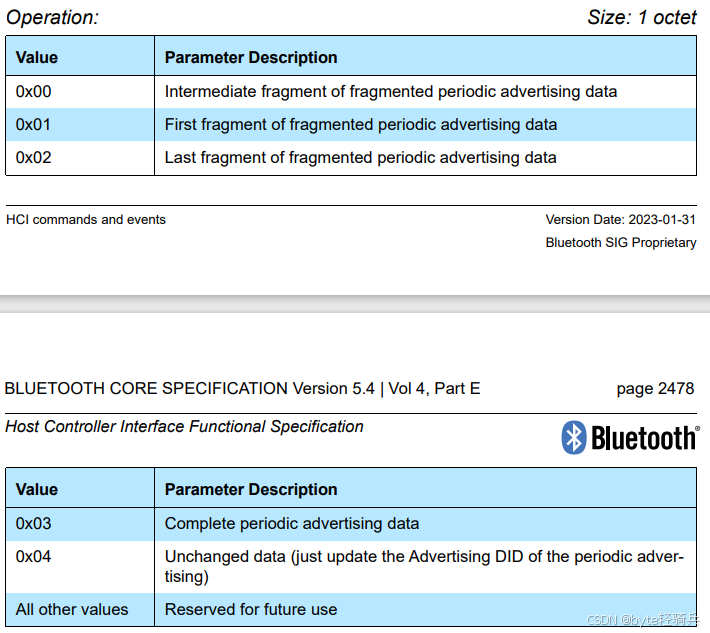

3.2. Operation

Operation（操作）用于明确指示蓝牙设备或控制器要执行的具体操作类型。通过设置Operation字段的值，蓝牙设备可以灵活地控制周期性广播数据的传输和更新。

Size：表示每个操作值所占用的字节数，这里统一为1 octet（八位字节）。
Value：表示操作的具体值，以十六进制形式给出（以0x开头）。这些值用于区分不同的周期性广播数据操作。
- 0x00：表示周期性广播数据的中间片段（如果广播数据被分割成多个片段发送）。
- 0x01：表示周期性广播数据的第一个片段。
- 0x02：表示周期性广播数据的最后一个片段。
- 0x03：表示完整的周期性广播数据。
- 0x04：表示数据未改变（仅更新周期性广播的DID）。
- 所有其他值：保留供将来使用。

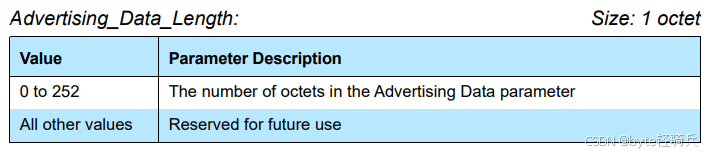

3.3. Advertising_Data_Length

Advertising_Data_Length表示广播数据的长度。它确保了BLE控制器在广播过程中能够准确地读取和发送指定长度的数据。如果数据长度超过BLE广播包的最大限制，则BLE控制器可能会忽略超出部分或返回错误。

Size：表示该字段的大小，这里是1 octet（八位字节），即1个字节，通常是一个无符号8位整数（uint8_t）。
广播数据长度：其值范围是从0到252，表示广播数据参数中可以包含的Octets（八位组，即字节）数量。这个范围确保了广播数据可以在合理的长度内传输，同时避免了数据过长导致的传输问题。
All other values：表示除了0到252之外的所有其他值。这些值在当前的蓝牙规范中被保留用于未来使用。随着蓝牙技术的不断发展，未来可能会引入新的值来表示不同的广播数据长度或其他相关参数。

注意：在发送设置广播数据的命令之前，应用层需要确保提供的广播数据符合BLE规范的要求，包括数据长度和内容。

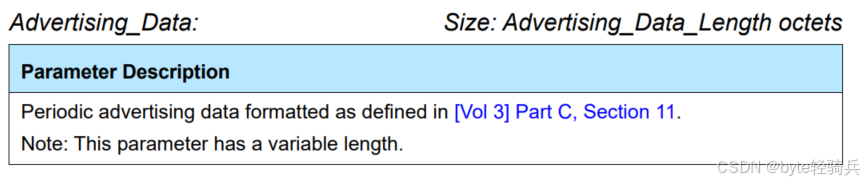

3.4. Advertising_Data

Advertising_Data参数指定了要在周期性广播中发送的数据内容。广播数据的内容决定了其他BLE设备在扫描到该广播时能够获取到的信息。因此，正确设置广播数据对于设备发现、服务广播、设备配对与连接等过程至关重要。

格式：通常是一个字节序列，其长度和具体内容应符合BLE规范的要求。
内容：广播数据可以包含多个字段，每个字段都有一个类型和一个长度，以及相应的数据值。常见的字段类型包括设备的名称、服务UUID、制造商特定数据等。参考蓝牙核心规范的[Vol 3] Part C, Section 11。蓝牙规范中的广播和扫描响应数据格式研究-CSDN博客
长度限制：周期性广播数据的长度通常受到参数Advertising_Data_Length的限制（252字节）。如果广播数据长度超过这个限制，BLE控制器可能会忽略超出部分或返回错误。因此，在设置广播数据时，需要确保数据的长度不超过最大限制。

在发送命令之前，应用层应进行参数验证以确保数据的正确性和合法性。如果命令执行失败，应用层需要根据错误代码进行相应的错误处理，并可能需要重试命令或采取其他恢复措施。

四、命令返回事件及参数的说明

当HCI_LE_Set_Periodic_Advertising_Data命令执行完成后，会生成一个HCI_Command_Complete事件，这是BLE技术中常见的通信机制。

4.1. HCI_Command_Complete事件

1. 事件代码

该事件的代码通常用于标识它是一个命令完成事件。在蓝牙HCI协议中，每个事件都有一个唯一的代码，用于区分不同类型的事件。

2. 参数：

命令操作码（Opcode）：
- 这个参数通常包含了之前发送的命令的操作码，用于确认是哪个命令完成了。
- 对于HCI_LE_Set_Periodic_Advertising_Data命令，其操作码会明确指出。
返回参数（Return Parameters）：
- 对于HCI_Command_Complete事件，返回参数通常包括一个状态码（Status）和一个或多个与命令相关的结果参数（如果有的话）。
- 状态码（Status）：这是一个关键的参数，用于指示命令是否成功执行。状态码0x00表示成功，而其他值则表示不同类型的错误。
- 其他结果参数：对于HCI_LE_Set_Periodic_Advertising_Data命令，可能不会有额外的结果参数，因为该命令的主要目的是设置周期性广播数据，并不直接返回设置的数据内容。但是，具体是否有其他结果参数还取决于蓝牙协议栈的固件的实现。
事件长度（Event Length）：表示事件的总长度，包括事件代码、参数长度和所有参数本身。

3. 处理：

当主机（Host）接收到HCI_Command_Complete事件时，它应该首先检查事件代码以确保它是一个命令完成事件。
然后，主机应该读取并解析返回参数，特别是状态码，以确定HCI_LE_Set_Periodic_Advertising_Data命令是否成功执行。
如果命令成功执行，主机可以继续进行后续操作，如启动周期性广播等。
如果命令执行失败，主机应该根据状态码进行相应的错误处理，并可能需要重试命令或采取其他恢复措施。

注意：

不同的蓝牙协议栈和芯片实现可能对HCI_LE_Set_Periodic_Advertising_Data命令的支持和返回参数有所不同。因此，在实际应用中，应参考特定蓝牙协议栈和芯片的文档来获取更详细和准确的信息。
在某些情况下，HCI_Command_Complete事件可能会被屏蔽（masked away）或延迟发送。这通常取决于蓝牙控制器的内部状态和配置。因此，主机应该能够处理这种情况，并相应地调整其行为。

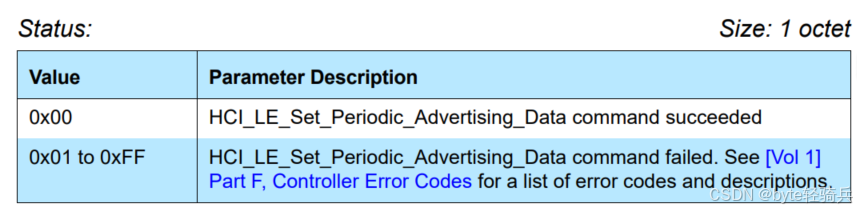

4.2. Status

Status（状态码）是一个关键的返回参数，用于告知主机（Host）命令的执行结果。通过解析HCI_Command_Complete事件中的返回参数，主机可以了解命令的执行结果，并据此进行后续操作或错误处理。

0x00：表示命令成功执行。
其他值：表示不同类型的错误，如参数无效、命令不允许、资源不足等。具体的错误代码和含义可以参考蓝牙核心规范中的相关描述。蓝牙Controller错误代码全面概览-CSDN博客

HCI_LE_Set_Periodic_Advertising_Data命令的返回事件主要包括状态码，用于指示命令的执行结果。同时，根据具体实现和蓝牙协议栈的不同，还可能包含其他相关信息作为返回参数。在执行该命令时，应注意命令的执行时机、参数验证、兼容性和错误处理等方面的问题。

五、命令执行流程

以下是HCI_LE_Set_Periodic_Advertising_Data命令的一般执行流程。

5.1. 命令准备

确定参数：在发送HCI_LE_Set_Periodic_Advertising_Data命令之前，需要确定广播数据的具体内容，包括数据的长度和数据本身。广播数据应包含设备的名称、服务UUID、制造商特定数据等重要信息，这些信息将用于其他BLE设备发现和识别该设备。
构建命令包：根据蓝牙核心规范，构建HCI_LE_Set_Periodic_Advertising_Data命令包。命令包通常包括操作码（OpCode）、参数长度（Parameter Length）和广播数据（Advertising Data）等部分。操作码用于标识该命令的类型和目的，参数长度表示后续参数的总长度，广播数据则是要设置的周期性广播数据本身。

5.2. 发送命令

通过HCI接口发送：将构建好的HCI_LE_Set_Periodic_Advertising_Data命令包通过HCI接口发送给BLE控制器。HCI接口是主机和BLE控制器之间的通信接口，用于发送和接收HCI命令、事件和数据包。

5.3. 控制器处理

接收与验证：BLE控制器接收来自主机的HCI_LE_Set_Periodic_Advertising_Data命令包。控制器验证命令包的格式和内容是否符合蓝牙核心规范的要求。
保存广播数据：如果验证通过，BLE控制器将保存提供的周期性广播数据。这些数据将在后续周期性广播事件中发送出去，以便其他BLE设备可以发现和识别该设备。

5.4. 返回响应

生成HCI_Command_Complete事件：BLE控制器处理完HCI_LE_Set_Periodic_Advertising_Data命令后，会生成一个HCI_Command_Complete事件。该事件包含命令操作码、状态码和可能的其他结果参数。
发送响应给主机：BLE控制器通过HCI接口将HCI_Command_Complete事件发送给主机。主机接收并解析该事件，以确认HCI_LE_Set_Periodic_Advertising_Data命令是否成功执行。

5.5. 后续操作

检查状态码：主机解析HCI_Command_Complete事件后，首先检查状态码。如果状态码为0x00，表示命令成功执行；如果状态码为其他值，则表示命令执行失败，需要进行相应的错误处理。
启动周期性广播（如需要）：如果HCI_LE_Set_Periodic_Advertising_Data命令成功执行，并且需要启动周期性广播，主机可以发送相应的命令来启用周期性广播功能。通常涉及发送HCI_LE_Periodic_Advertising_Enable命令，并指定广播参数（如广播间隔、子事件数量等）。
监控广播状态：在周期性广播启动后，主机可以监控广播状态，以确保广播数据正确发送并接收来自其他BLE设备的响应。

5.6. 代码示例

实现HCI_LE_Set_Periodic_Advertising_Data命令的执行流程，通常涉及与蓝牙硬件控制器进行低级别的通信。通常通过特定的蓝牙协议栈API或HCI库来完成，而不是直接操作硬件寄存器（尽管在某些嵌入式系统中可能会这样做）。

以下是一个简化的代码示例，模拟了上述流程的关键部分。请注意，这个示例并不包含实际的蓝牙通信代码，因为那通常依赖于特定的蓝牙协议栈或硬件抽象层（HAL）。此外，由于蓝牙协议栈和API的差异，实际代码可能会有所不同。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的HCI命令结构体
typedef struct {
    uint16_t opcode;       // 操作码
    uint8_t  param_len;    // 参数长度
    uint8_t  advertising_data[252]; // 广播数据，最大长度为252字节
} HCI_LE_Set_Periodic_Advertising_Data_Cmd;

// 假设的HCI事件结构体
typedef struct {
    uint8_t  event_code;   // 事件代码
    uint16_t opcode;       // 命令操作码
    uint8_t  status;       // 状态码
} HCI_Command_Complete_Event;

// 假设的发送HCI命令函数（实际实现依赖于蓝牙协议栈或HAL）
bool send_hci_command(const void* cmd, uint16_t cmd_len);

// 假设的接收HCI事件函数（实际实现依赖于蓝牙协议栈或HAL）
bool receive_hci_event(HCI_Command_Complete_Event* event);

// 假设的启用周期性广播函数（实际实现依赖于蓝牙协议栈或HAL）
bool enable_periodic_advertising(uint16_t interval, uint8_t num_events);

int main() {
    // 准备广播数据
    uint8_t advertising_data[] = {
        // 这里填写实际的广播数据，例如设备名称、服务UUID等
    };
    uint8_t data_len = sizeof(advertising_data);

    // 构建HCI_LE_Set_Periodic_Advertising_Data命令
    HCI_LE_Set_Periodic_Advertising_Data_Cmd cmd;
    cmd.opcode = 0xXXXX; // 填写实际的操作码
    cmd.param_len = data_len;
    memcpy(cmd.advertising_data, advertising_data, data_len);

    // 发送命令
    if (!send_hci_command(&cmd, sizeof(cmd))) {
        printf("Failed to send HCI_LE_Set_Periodic_Advertising_Data command.\n");
        return -1;
    }

    // 接收HCI_Command_Complete事件
    HCI_Command_Complete_Event event;
    if (!receive_hci_event(&event)) {
        printf("Failed to receive HCI_Command_Complete event.\n");
        return -1;
    }

    // 检查状态码
    if (event.status != 0x00) {
        printf("HCI_LE_Set_Periodic_Advertising_Data command failed with status 0x%02X.\n", event.status);
        return -1;
    }

    // 如果需要，启用周期性广播
    uint16_t interval = 1600; // 例如，1.6秒的广播间隔
    uint8_t num_events = 0xFF; // 例如，无限次广播事件
    if (!enable_periodic_advertising(interval, num_events)) {
        printf("Failed to enable periodic advertising.\n");
        return -1;
    }

    printf("Periodic advertising data set and advertising enabled successfully.\n");
    return 0;
}

// 以下是假设的函数的占位符实现，实际实现应依赖于蓝牙协议栈或HAL
bool send_hci_command(const void* cmd, uint16_t cmd_len) {
    // 实际发送HCI命令的代码
    return true; // 假设发送成功
}

bool receive_hci_event(HCI_Command_Complete_Event* event) {
    // 实际接收HCI事件的代码
    // 这里应该填充event结构体以反映实际接收到的数据
    event->status = 0x00; // 假设命令成功
    return true; // 假设接收成功
}

bool enable_periodic_advertising(uint16_t interval, uint8_t num_events) {
    // 实际启用周期性广播的代码
    return true; // 假设启用成功
}

请注意，上述代码中的send_hci_command、receive_hci_event和enable_periodic_advertising函数都是假设的，需要根据所使用的蓝牙协议栈或硬件抽象层（HAL）进行实际实现。这些函数通常与蓝牙控制器进行通信，并处理低级别的蓝牙协议细节。

此外，操作码（opcode）和广播数据的格式也需要根据具体蓝牙核心规范进行正确设置。在实际应用中，应该参考蓝牙协议栈或HAL的文档来获取正确的操作码和广播数据格式。

六、应用场景

以下是HCI_LE_Set_Periodic_Advertising_Data一些可能的使用场景。

6.1. 传感器数据广播

物联网（IoT）应用：传感器设备通过周期性广播数据，能够实时地将收集到的环境参数（如温度、湿度、压力等）发送给其他设备或系统。这种机制在智能家居、工业自动化、环境监测等领域尤为重要。

6.2. 设备状态更新

电池电量和连接状态：BLE设备通过周期性广播其状态信息，如电池电量、连接状态等，可以确保其他设备或用户及时了解其当前状态。这对于维护设备正常运行和用户体验至关重要。

6.3. 广告与营销

零售和广告行业：BLE设备在零售店、商场、博物馆等场所中，通过周期性广播促销信息、产品详情等，能够吸引顾客的注意力，提高品牌曝光度和用户参与度。这种机制在提升销售业绩和用户体验方面效果显著。

6.4. 接近感知与定位

BLE信标：在大型场所中，如博物馆、机场、购物中心等，BLE信标通过周期性广播其位置信息，可以帮助用户或导航系统确定其位置。这种技术对于提升用户体验、优化导航服务具有重要意义。

6.5. 能源管理与低功耗操作

低功耗操作：BLE技术以其低功耗特性著称。通过合理配置周期性广播数据的更新频率和内容大小，BLE设备可以在保证广播效果的同时，最大限度地降低能源消耗。这对于需要长时间运行且能源有限的设备（如可穿戴设备、传感器等）尤为重要。

6.6. 特定通信需求支持

高级功能：在某些应用场景中，BLE设备可能需要支持大数据量的广播或更复杂的通信协议。通过设置周期性广播数据和相关参数，这些设备可以实现链式广播、多子事件广播等高级功能，以满足特定的通信需求。例如，在医疗监测系统中，BLE设备可能需要定期发送大量健康数据给医生或医疗机构进行远程监控和分析。

HCI_LE_Set_Periodic_Advertising_Data在BLE技术中具有广泛的应用前景。开发者在开发BLE应用时，应根据具体的应用场景和需求来选择合适的命令和接口，并仔细配置广播参数以确保最佳的广播效果和能源消耗。

七、注意事项

以下是一些关于HCI_LE_Set_Periodic_Advertising_Data建议的注意事项。

7.1. 参数验证与设置

在发送HCI_LE_Set_Periodic_Advertising_Data命令之前，确保所有参数都已正确设置并经过验证，同时确保已通过HCI_LE_Set_Periodic_Advertising_Parameters正确配置了广播集。
参数应符合蓝牙核心规范的要求，并且与设备的硬件和软件实现兼容。
Operation参数的选择，当想要开始新的周期性广播数据时，应选择合适的Operation值（通常是0x01或0x03）。如果想重新发送当前的数据以更新数据标识符（DID），则应使用Operation值0x04，但前提是当前广播集是有效的，且满足其他相关条件。如果Advertising_Data_Length为零，且Operation不是用于开始新数据的值，则控制器将返回错误。

7.2. 广播状态与参数更改

如果广播当前已启用，并且周期性广播事件正在进行中，更改广播数据可能会影响当前广播事件的进行。因此，在更改数据之前，应了解设备的具体行为（例如，设备可能会在完成当前广播事件后，在下一个广播事件中开始使用新的广播数据）。
如果广播已禁用，更改广播数据将仅在下一次启用广播时生效。

7.3. 兼容性与电源效率

确保所设置的周期性广播数据与设备的蓝牙版本和特性兼容。
考虑到电源效率，避免设置过于频繁的广播间隔，以减少设备的能耗。
在设置周期性广播数据时，应考虑当前可用的内存资源。如果广播数据超出内存容量，则可能导致错误或数据丢失。

7.4. 错误处理与隐私保护

如果命令执行失败，设备应返回相应的错误代码。根据错误代码进行相应的错误处理，并可能需要重试命令或采取其他恢复措施。
例如，如果返回Invalid HCI Command Parameters错误，则应检查Operation和Advertising_Data_Length的值是否正确。如果返回Unknown Advertising Identifier错误，则应检查Advertising_Handle是否有效。
在设置周期性广播数据时，注意保护设备的隐私信息，避免泄露敏感数据。

7.5. 数据格式与长度

广播数据的格式应符合BLE规范的要求，包括数据的类型、长度和内容。
广播数据的长度应受到限制，通常受到BLE广播包最大长度的限制。如果广播数据长度超过这个限制，BLE控制器可能会忽略超出部分或返回错误。

7.6. 命令发送时机

确保在适当的时机发送HCI_LE_Set_Periodic_Advertising_Data命令。例如，在创建广播集并为其分配了广播句柄之后，再发送设置周期性广播数据的命令。
如果设备正在执行其他蓝牙操作（如连接、扫描等），可能需要等待这些操作完成后再发送设置周期性广播数据的命令。

7.7. 遵循蓝牙核心规范

始终遵循最新的蓝牙核心规范来设置和使用周期性广播数据。规范中包含了关于如何正确配置和使用广播数据的详细指导。

请注意，由于不同设备的蓝牙协议栈实现可能存在差异，因此在实际应用中，还需要参考具体设备的文档和指南来确保正确设置和使用HCI_LE_Set_Periodic_Advertising_Data命令。

综上所述，使用HCI_LE_Set_Periodic_Advertising_Data命令时需要谨慎处理各种参数和条件，以确保周期性广播的有效性和可靠性。通过遵循这些规则和限制，可以避免不必要的错误和通信问题，从而提高BLE设备的性能和用户体验。
