【0x0006】HCI_LE_Set_Advertising_Parameters命令全面解析

byte轻骑兵

发布于 2026-01-20 19:52:21

1120

HCI_LE_Set_Advertising_Parameters 是低功耗蓝牙（Bluetooth Low Energy, BLE）协议中的一个主机控制接口（Host Controller Interface, HCI）命令，用于设置设备的广播参数。通过该命令，主机可以配置蓝牙控制器在广播过程中使用的各种参数，如广播类型、广播和广播时长等。

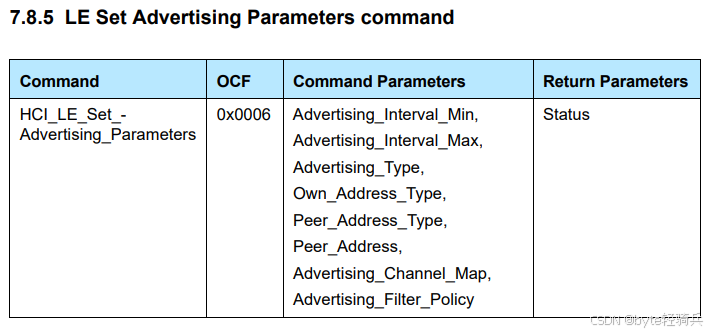

一、命令概述

HCI_LE_Set_Advertising_Parameters命令允许主机（Host）配置BLE控制器（Controller）在广播过程中使用的参数。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

HCI_LE_Set_Advertising_Parameters命令的主要参数包括：

广播间隔（Advertising Interval）：定义了设备广播的频率。较小的间隔意味着设备更频繁地广播，从而提高了被其他设备发现的几率。
广播类型（Advertising Type）：指定了广播的类型，如可连接不可扫描、可扫描不可连接、可连接可扫描等。这些类型决定了其他设备如何与广播设备进行交互。
自身地址类型（Own_Address_Type）：指示在广播数据包中使用的地址类型。包括公共设备地址、随机设备地址、解析地址和静态随机地址等。
对端设备地址类型（Peer_Address_Type）和对端设备地址（Peer_Address）：在定向广播中有效，用于指定目标设备的地址和地址类型。当自身地址类型为解析地址或静态随机地址时，这些参数还用于在解析列表中查找相应的本地IRK，以生成广播中使用的自身地址。蓝牙MAC地址-CSDN博客
广播频道映射（Advertising_Channel_Map）：指示在传输广播数据包时应使用的广播频道索引。至少应设置一个频道位。
广播过滤器策略（Advertising Filter Policy）：定义了设备在广播时如何过滤其他设备的扫描和连接请求。例如，可以设置为只允许白名单中的设备扫描或连接。

这些参数决定了设备如何广播其存在以及广播信息的具体内容。通过配置这些参数，BLE设备可以控制其广播的可见性、频率和范围，从而优化设备发现、连接和数据传输的过程。

二、命令格式

HCI_LE_Set_Advertising_Parameters命令的格式通常包括操作码（OpCode）、参数长度以及具体的广播参数。其中，操作码用于标识该命令，参数长度表示后续参数的总长度（以字节为单位），而广播参数则涵盖了广播集的各种配置，如广播句柄、事件属性、广播间隔等。

1 byte: Opcode (0x0006)
1 byte: Min. advertising interval (N * 0.625 ms)
1 byte: Max. advertising interval (N * 0.625 ms)
1 byte: Advertising type
1 byte: Own address type
1 byte: Peer address type (for directed advertising)
6 bytes: Peer address (for directed advertising)
1 byte: Advertising channel map
1 byte: Advertising filter policy

三、命令参数详细说明

3.1. 操作码（Opcode）

OGF（操作码组字段）：通常为0x08，表示该命令属于LE（低功耗）控制器命令组。
OCF（操作码命令字段）：对于HCI_LE_Set_Advertising_Parameters命令，OCF为0x0006。完整的操作码是OGF和OCF的组合，但在实际发送时，由于OGF在BLE命令中通常是固定的（0x08），所以有时只明确给出OCF（0x0006）。

3.2. 参数长度（Parameter Length）

表示后续参数的总长度（以字节为单位）。对于HCI_LE_Set_Advertising_Parameters命令，这个长度是固定的，但具体值取决于实现和所需设置的参数数量。

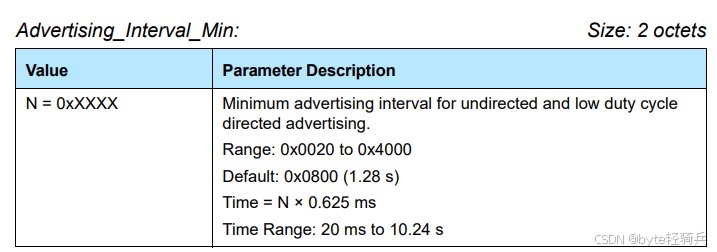

3.3. 广播间隔最小值（Advertising Interval Min）

广播间隔最小值定义了设备在广播其存在信息时，两个连续广播事件之间的最小时间间隔。这个参数对于设备的可发现性和功耗有着直接的影响。

可发现性：较短的广播间隔意味着设备会更频繁地广播其存在信息，从而增加了被其他设备发现的机会。这对于需要快速建立连接的应用场景非常有用。
功耗：然而，较短的广播间隔也会增加设备的功耗。因为设备需要更频繁地唤醒、处理并发送广播数据，这会消耗更多的电池电量。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

单位：0.625毫秒。
范围：通常为20毫秒（0x0020）到10.24秒（0x4000）。
说明：定义了广播事件之间的最小时间间隔。较小的间隔会增加设备的可发现性，但也会增加功耗。

在实际应用中，广播间隔的设定需要在这个范围内进行。同时在设置广播间隔时，需要根据实际应用场景和设备需求进行权衡。如果设备需要保持较高的可发现性，并且功耗不是问题（例如，设备连接到电源时），可以选择较短的广播间隔。如果设备需要节省功耗并延长电池寿命（例如，便携式设备或传感器），则可能需要选择较长的广播间隔。

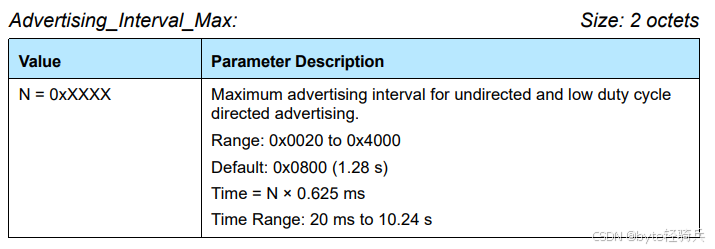

3.4. 广播间隔最大值（Advertising Interval Max）

Advertising_Interval_Max定义了广播事件之间的最大时间间隔。如果设置了与最小值相同的值，则广播间隔将是固定的；如果设置了更大的值，则广播间隔将在最小值和最大值之间变化，这有助于减少设备被跟踪的风险。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

单位：与广播间隔最小值相同。
范围：通常与广播间隔最小值相同或更大。
广播间隔最小值和最大值的关系：
- Advertising_Interval_Min 必须小于或等于 Advertising_Interval_Max。
- 这是为了确保广播事件之间的时间间隔有一个合理的范围，从而既不会过于频繁地消耗资源，也不会过于稀疏地影响设备的可发现性。
避免相同值：
- Advertising_Interval_Min 和 Advertising_Interval_Max 不应设置为相同的值，以便控制器（BLE芯片或模块）能够根据其他活动（如扫描、连接请求等）确定最佳的广播间隔。
- 如果两者相同，广播间隔将固定不变，这可能会限制芯片在动态环境中的灵活性。
高占空比定向广播的特殊情况：
- 当广播类型（Advertising_Type）为0x01（ADV_DIRECT_IND，高占空比）时，Advertising_Interval_Min 和 Advertising_Interval_Max 参数不被使用，并且应被忽略。
- 在这种情况下，广播是定向的，意味着它只针对特定的设备或设备列表。由于这种广播类型的高占空比特性，它通常用于快速建立连接或传输大量数据。
- 因此，对于高占空比定向广播，广播间隔不是由这些参数控制的，而是由其他机制（如连接参数请求）来确定的。

了解并正确设置广播间隔的最小值和最大值对于BLE设备的性能和功耗至关重要。同时，了解不同广播类型下的特殊要求也是确保设备正常工作的重要一环。在实际应用中，应根据具体需求和场景来配置这些参数。

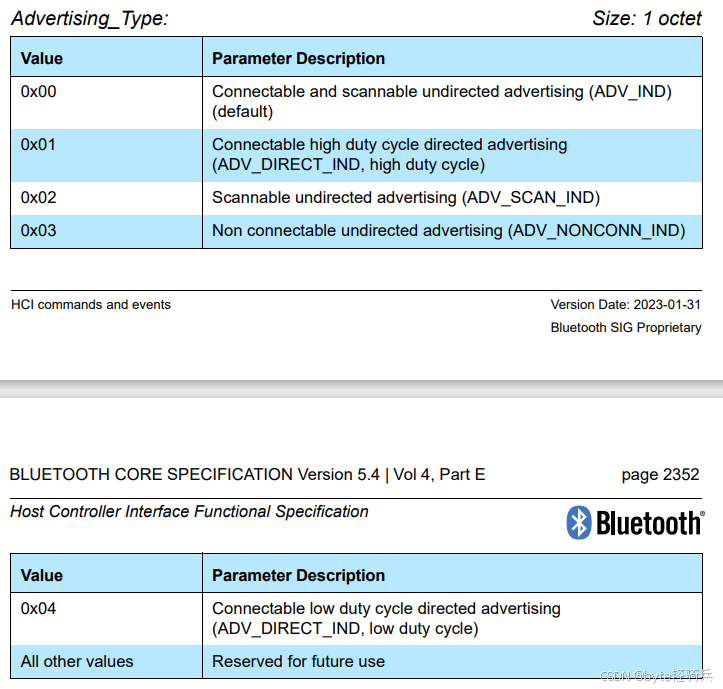

3.5. 广播类型（Advertising Type）

广播类型与广播数据、广播间隔、设备地址等参数密切相关，这些参数共同决定了BLE设备的广播行为和可发现性。在实际应用中，需要根据具体需求和场景来配置这些参数。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

取值范围：通常为0x00（可连接不可扫描）、0x01（可连接可扫描）、0x02（不可连接可扫描）、0x03（非定向广播，BLE 5.0及以上版本支持）等。

0x00：可连接不可扫描（ADV_IND - Connectable Undirected Advertising）
- 这种广播类型允许其他BLE设备发现该设备，并且可以与其建立连接。
- 但是，它不允许其他设备在不解密的情况下扫描到广播数据的内容。
- 这种类型通常用于需要建立安全连接的场景。
0x01：可连接可扫描（ADV_DIRECT_IND - Connectable Directed Advertising，高占空比）
- 注意：这里的描述“高占空比”通常与ADV_DIRECT_IND类型相关联，但并非所有实现都严格遵循这一描述。ADV_DIRECT_IND本质上是一种定向广播，意味着它针对特定的设备或设备地址列表。
- 这种广播类型允许其他BLE设备发现该设备，并且可以与其建立连接。
- 同时，它也允许其他设备扫描到广播数据的内容（如果数据是未加密的）。
- 重要的是，ADV_DIRECT_IND通常用于快速建立连接，因为它针对特定的目标设备。
- 在某些情况下，如BLE 5.0及更高版本，当使用高占空比时，可能会忽略广播间隔的最小值和最大值参数。
0x02：不可连接可扫描（ADV_SCAN_IND - Scannable Undirected Advertising）
- 这种广播类型允许其他BLE设备扫描到广播数据的内容（如果数据是未加密的）。
- 但是，它不允许其他设备与该设备建立连接。
- 这种类型通常用于广播设备信息或广播数据，而不希望建立连接的场景。
0x03：非定向广播（ADV_NONCONN_IND - Non-connectable Undirected Advertising，BLE 5.0及以上版本支持）
- 这种广播类型既不允许其他BLE设备建立连接，也不允许扫描到广播数据的内容（除非数据是公开或未加密的，并且设备支持相应的扫描响应）。
- 它主要用于广播设备的存在或状态信息，而不希望被其他设备连接或获取详细数据。
- 这种类型在BLE 5.0及更高版本中引入，提供了更多的广播灵活性和隐私保护。

广播类型的具体实现和行为可能因BLE芯片或模块的不同而有所差异。因此，在设计和实现BLE应用时，应参考具体设备的规范和文档。

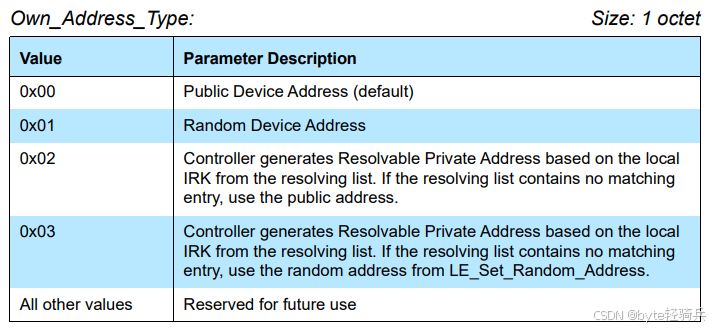

3.6. 自身地址类型（Own Address Type）

自身地址类型是BLE设备广播时用于标识其身份的重要参数，通过选择合适的地址类型，可以在保证设备可连接性的同时，增强其隐私保护。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

取值范围：

0x00：公共设备地址（Public Device Address，默认）
0x01：随机设备地址（Random Device Address）
0x02：公共身份解析地址（Controller generates Resolvable Private Address based on the local IRK from the resolving list. BLE 5.1及以上版本支持）
0x03：控制器根据本地IRK（Identity Resolving Key）从解析列表中生成可解析的私有地址。如果解析列表中没有匹配的条目，则使用通过LE_Set_Random_Address设置的随机地址。
其他值：预留供将来使用（Reserved for future use）

说明：

自身地址类型定义了用于广播的设备地址类型。
使用公共设备地址时，设备使用其固定的、全球唯一的MAC地址进行广播。
使用随机设备地址可以增强设备的隐私保护，因为每次广播时都可以更改地址，从而避免被跟踪。
公共身份解析地址是BLE 5.1及以上版本引入的一种地址类型，它允许设备在保持可连接性的同时，通过解析列表中的IRK来隐藏其真实身份。如果解析列表中没有匹配的IRK，则设备将回退到使用公共地址或之前设置的随机地址。
预留的地址值用于未来的扩展和兼容性。

蓝牙MAC地址-CSDN博客

3.7. 广播数据长度（Advertising Data Length，对于某些实现可能不是直接参数）

单位：字节。
范围：通常为0到31字节。
说明：虽然这不是一个直接的命令参数，但在设置广播参数时，需要指定广播数据的长度。广播数据包含了设备的名称、服务UUID等信息，用于被其他设备识别和连接。

3.8. 广播数据（Advertising Data，对于某些实现可能不是直接参数）

说明：实际要发送的广播数据，通常由一个或多个长度-类型-值（LTV）三元组组成。这些数据必须符合BLE规范的要求，并包含足够的信息以供其他设备识别和连接。

蓝牙规范中的广播和扫描响应数据格式研究-CSDN博客

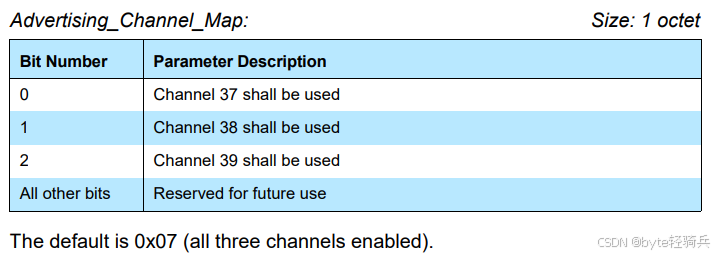

3.9. 广播通道映射（Primary_Advertising_Channel_Map）

蓝牙低功耗（BLE）设备在进行广播时，会使用特定的频率通道。这些通道的选择和配置对于广播的可靠性、覆盖范围和功耗都有重要影响。广播通道映射（Advertising_Channel_Map）是一个位字段（bit field），它指示了在发送广播数据包时应使用的广播通道索引。这个位字段中的每一位都对应一个可能的广播通道。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

1. 工作原理：

BLE定义了37、38和39这三个广播通道，它们分别位于2.4GHz ISM频段的特定频率上。
在广播通道映射中，每一位（bit）都代表一个通道。例如，如果第0位被设置（即值为1），则表示使用通道37；如果第1位被设置，则表示使用通道38；如果第2位被设置，则表示使用通道39。
至少应在广播通道映射中设置一个通道位，以确保设备能够发送广播数据包。通常，为了增加广播的可靠性和覆盖范围，会同时启用多个通道。

2. 配置：

在BLE设备的配置过程中，可以通过设置广播通道映射来选择要使用的通道。这通常是在设备初始化或配置阶段完成的。
一旦设置了广播通道映射，BLE设备就会按照指定的通道进行广播。这些通道的选择应该考虑到干扰、功耗和覆盖范围等因素。
广播通道映射的默认值为0x07，它确保了BLE设备在进行广播时会同时使用所有三个预定义的广播通道。然而，在实际应用中，根据具体需求和条件，可能需要对这个设置进行调整。
0x07的含义：
- 0x07是一个二进制值，转换为二进制表示为0000 0111。
- 在这个二进制表示中，最低的三位（从右往左数）分别对应BLE的三个广播通道：37、38和39。
- 因为0x07的最低三位都是1，所以这意味着所有三个通道都被启用了。

3. 影响：

广播通道的选择对广播的可靠性有直接影响。如果选择的通道受到其他无线设备的严重干扰，那么广播数据包可能会丢失或延迟。
广播通道的配置也会影响设备的覆盖范围。在某些情况下，通过启用多个通道并优化它们的配置，可以增加广播的覆盖范围。
此外，广播通道的选择还会影响设备的功耗。虽然BLE本身就是为了低功耗而设计的，但不同的通道配置可能会导致不同的功耗水平。

广播通道映射是BLE设备广播配置中的一个重要参数。通过合理选择和配置广播通道，可以优化广播的可靠性、覆盖范围和功耗。

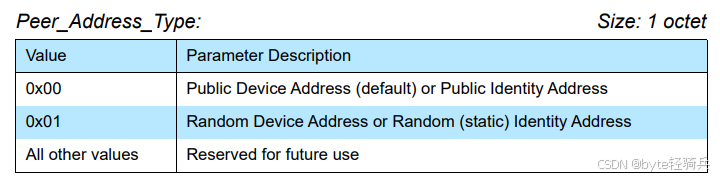

3.10 对端地址（Peer address type)（仅当广播类型为 `0x01` 时有效）

在BLE通信中，定向广播是一种特定的广播模式，它允许设备向特定的接收者发送广播数据，而不是像非定向广播那样向所有附近的设备发送。对端地址（Peer_Address）及其相关参数在BLE定向广播中起着至关重要的作用，它们共同确保了广播的针对性和安全性。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2350

Peer_Address_Type是一个参数，它指示对端地址的类型。
当Own_Address_Type为0x02或0x03时，Peer_Address参数包含对端的身份地址（Identity Address），而Peer_Address_Type参数则包含对端的身份类型（即0x00或0x01）。
0x00表示公共设备地址（Public Device Address）。
0x01表示随机设备地址（Random Device Address）或随机静态身份地址（Random Static Identity Address）。

解析列表（Resolving List）：

解析列表是BLE设备用于存储与其通信的设备的身份解析密钥（Identity Resolving Key, IRK）的列表。
当Own_Address_Type为0x03时，广播者会使用解析列表中的IRK来生成用于广播的私有、可解析地址。
接收者（即具有对端地址的设备）也会使用其自己的IRK和广播者的身份地址来生成预期的广播者地址，从而验证广播的来源。
通过使用私有地址和解析列表，BLE设备可以在保持通信的同时减少被跟踪或识别的风险。

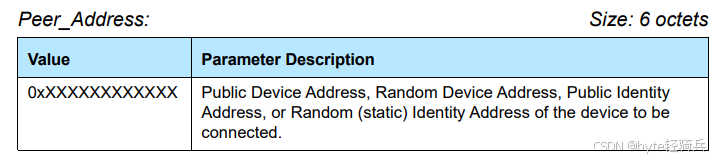

3.11. 对端地址（Peer_Address）

在低功耗蓝牙（BLE）的定向广播中，对端地址是至关重要的，因为它确定了广播数据的接收者。这个地址是BLE设备的唯一身份标识，用于确保广播数据能够准确地发送到预期的接收设备。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E

对端地址的具体值通常由广播者和接收者之间的约定或之前的通信过程决定。这个值可以是公共设备地址（通常是在设备出厂时固定的），也可以是随机设备地址（在设备每次启动或重新连接时生成）。在某些情况下，BLE设备可能使用静态身份标识符地址来作为其身份标识。

定向广播：定向广播与非定向广播的主要区别在于其目标性。非定向广播是向所有附近的BLE设备发送广播数据，而定向广播则是针对特定的BLE设备发送数据。这种定向性使得BLE设备能够更有效地管理其通信资源，并减少不必要的干扰。 约定或通信过程：在BLE通信中，广播者和接收者之间的约定可能包括使用特定的服务、特征值或广播数据格式。这些约定有助于确保广播数据能够被正确地解析和处理。此外，之前的通信过程（如设备配对、连接建立等）也可能包含对对端地址的协商和确认。 安全性和隐私保护：在使用对端地址进行定向广播时，还需要考虑安全性和隐私保护的问题。为了避免广播数据被未经授权的设备截获或篡改，BLE设备通常会使用加密技术来保护广播数据的安全性。此外，通过定期更换随机设备地址或使用隐私功能（如身份解析和地址随机化），BLE设备还可以进一步降低被跟踪或识别的风险。

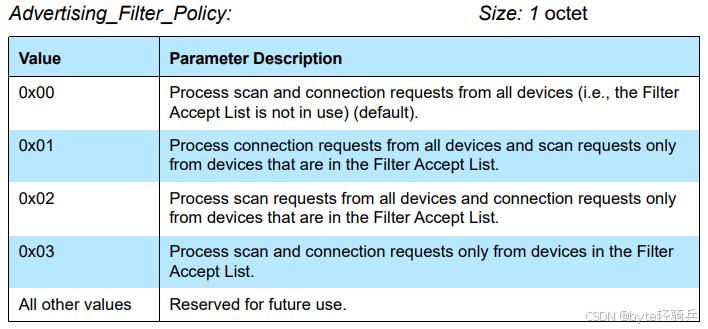

3.12 广播过滤策略（Advertising Filter Policy）

广播过滤策略是BLE设备中用于控制哪些设备可以与其进行通信的重要参数。通过合理配置这个参数，BLE设备可以更有效地管理其通信资源，并增强通信的安全性。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E

这是一个1字节的参数，它的取值范围从0x00到0x03，每个值代表不同的过滤策略。

0x00（默认值）-处理来自所有设备的请求

任何在有效范围内的蓝牙设备都可以尝试扫描该设备的广播数据包。
同样，任何在有效范围内且知道该设备地址的蓝牙设备都可以尝试发起连接请求。
应用场景
- 发现阶段：在设备首次进入市场或用户首次使用设备时，可能需要允许所有设备扫描和连接以便于配对和配置。
- 测试和开发：在开发和测试蓝牙应用时，开发者可能需要确保他们的测试设备能够轻松连接到目标设备，而不受任何过滤机制的阻碍。
- 公共或开放环境：在某些应用场景中，如公共广告牌、开放空间的信息点等，设备可能需要允许任何附近的设备扫描和连接以提供信息或服务。

0x01：

处理来自所有设备的连接请求：这意味着设备不会基于设备地址或任何其他过滤条件拒绝任何连接请求。任何在有效范围内且知道该设备地址的蓝牙设备都可以尝试发起连接，并且该设备将响应这些请求。
仅处理来自过滤接受列表中设备的扫描请求：
- 设备维护一个过滤接受列表（通常称为白名单），其中包含了允许扫描其广播数据包的设备地址。
- 只有当扫描请求来自列表中列出的设备时，该设备才会响应并允许扫描其广播信息。
- 这种配置有助于减少不必要的广播流量，提高设备的电池寿命，并防止未经授权的设备获取设备的广播信息。
应用场景
- 安全性敏感的应用：在某些应用场景中，如支付终端、医疗设备等，需要确保只有经过认证的设备才能访问设备的广播信息。通过限制扫描请求，可以降低这些设备被恶意扫描或攻击的风险。
- 性能优化：在设备密集的环境中，过多的广播流量可能会导致性能下降。通过限制哪些设备可以扫描设备，可以减少广播负载，从而提高设备的整体性能。
- 特定设备间的通信：在某些情况下，可能只需要特定的设备对之间建立通信。通过配置过滤接受列表，可以确保只有这些设备能够相互发现并建立连接。

0x02：

处理来自所有设备的扫描请求：
- 这意味着设备不会限制哪些设备可以扫描其广播信息。任何在有效范围内的蓝牙设备都可以尝试扫描该设备的广播数据包。
- 这种配置使得设备对于附近的设备来说是可见的，有助于设备发现过程。
仅处理来自过滤接受列表中设备的连接请求：
- 设备维护一个过滤接受列表，其中包含了允许与其建立连接的设备地址。
- 只有当连接请求来自列表中列出的设备时，该设备才会响应并允许建立连接。
- 这种配置有助于防止未经授权的设备连接到设备，从而增强设备的安全性。
应用场景:
- 设备发现与安全性之间的平衡：在某些应用场景中，设备需要被附近的设备发现，但同时又需要限制哪些设备可以与其建立连接。例如，在公共场所的信息点或广告牌上，设备可能需要被所有人扫描以提供信息，但只允许特定的设备（如管理员的设备）进行连接以进行配置或维护。
- 性能优化：在设备密集的环境中，过多的连接请求可能会导致性能下降。通过限制连接请求的来源，可以减少设备的连接负载，从而提高设备的整体性能。
注意事项：
- 过滤接受列表的管理：维护过滤接受列表需要一定的管理努力。设备管理员需要确保列表中只包含需要连接的设备地址，并定期检查列表以更新或删除不再需要的地址。
- 用户体验：对于用户来说，如果他们的设备不在过滤接受列表中，他们可能无法连接到目标设备。因此，在配置此功能时，需要考虑到用户体验的影响，并提供适当的用户指导或反馈机制。
- 兼容性：不是所有的蓝牙设备都支持过滤接受列表功能。在配置设备时，需要确保目标设备支持此功能，并了解任何可能的兼容性限制。

0x03：仅允许白名单中的设备连接（但允许任何设备的扫描请求）

过滤接受列表：这是一个预先定义的设备地址列表，只有列表中的设备才被允许扫描设备的广播信息或发起连接请求。
扫描请求：任何尝试扫描设备广播数据包的请求都必须来自过滤接受列表中的设备，否则设备将不会响应这些扫描请求。
连接请求：同样，任何尝试与设备建立连接的请求也必须来自过滤接受列表中的设备。如果请求来自列表外的设备，设备将拒绝这些连接请求。

应用场景：
- 高安全性要求：在需要高度保护设备免受未经授权访问的场景中，如医疗设备、金融终端或敏感数据存储设备，这种配置策略至关重要。
- 隐私保护：对于希望保护其广播信息不被未经授权的设备获取的设备，这种配置可以提供额外的隐私保护。
- 设备到设备的特定通信：在需要确保只有特定设备对之间能够通信的场景中，如物联网（IoT）设备网络中的特定节点，这种配置可以确保通信的私密性和安全性。

注意事项：

兼容性：不是所有的蓝牙设备都支持过滤接受列表功能。在配置设备时，需要确保目标设备支持此功能，并了解任何可能的兼容性限制。
交互范围：这种配置可能会限制设备的连接性，因为只有列表中的设备才能与之交互。在需要广泛连接性的场景中，这种配置可能不是最佳选择。
安全风险：不使用过滤接受列表可能会增加设备被未经授权的设备扫描或连接的风险，从而威胁到设备的敏感信息和安全性。
性能影响：在设备密集的环境中，允许所有设备扫描和连接可能会导致设备资源（如CPU、内存和电池）的过度使用，影响设备的性能和续航。

特别说明：

当启用定向广播时，广播过滤策略参数应被忽略。定向广播是一种特殊的广播模式，其中BLE设备直接向特定的接收者发送广播数据，而不是广播给所有附近的设备。因此，在这种情况下，广播过滤策略不再适用。

四、命令的返回参数说明

当HCI_LE_Set_Advertising_Parameters命令执行完毕后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是蓝牙主机控制器接口（HCI）协议中的标准行为。

HCI_Command_Complete：这是一个HCI事件，用于指示先前发送的HCI命令已完成执行。当BLE设备的主机控制器（通常是蓝牙芯片或模块）成功处理完HCI_LE_Set_Advertising_Parameters命令后，它会生成一个HCI_Command_Complete事件来通知主机（通常是运行蓝牙堆栈的处理器或微控制器）。
除非被屏蔽：在某些情况下，HCI事件可能会被屏蔽或忽略。这通常发生在主机控制器或蓝牙堆栈的配置中，用于减少不必要的通信或优化性能。然而，对于HCI_Command_Complete事件来说，它通常是必需的，因为主机需要知道命令是否成功执行以及任何相关的结果或状态信息。

HCI_LE_Set_Advertising_Parameters命令的返回参数，虽然具体细节可能因不同的蓝牙协议栈实现而有所差异，但通常可以归纳为一些通用的参数和状态码。

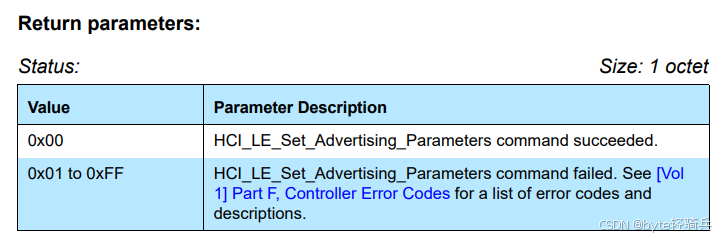

4.1. 状态码（Status）

状态码是返回参数中最重要的部分之一，它用于指示命令执行的结果。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E

常见的状态码包括：

成功：通常表示为0x00，表示命令已成功执行，并且所有参数都被正确设置。
错误：非0值通常表示命令执行过程中出现了错误。具体的错误码可能因实现而异，但常见的错误包括参数无效、命令不允许（例如，在广播正在进行时尝试更改参数）、资源不足等。

4.2. 其他可能的返回参数

除了状态码之外，HCI_LE_Set_Advertising_Parameters命令的返回参数还可能包括其他信息，这些信息可能因不同的蓝牙协议栈实现而有所差异。以下是一些常见的返回参数：

Selected_TxPower（在某些情况下）：如果命令成功执行，并且设备支持调整发射功率，则可能会返回选定的发射功率值。这个值通常是一个表示功率电平的整数或枚举值。

4.3. 示例

假设某个蓝牙协议栈实现的HCI_LE_Set_Advertising_Parameters命令返回参数格式如下：

Status: 1 byte
  - 0x00: Success
  - Other values: Error codes
Selected_TxPower (optional): 1 byte (if applicable)
  - Represents the selected transmit power level

如果命令成功执行，并且设备支持调整发射功率，则可能的返回数据包可能如下所示：

Status: 0x00
Selected_TxPower: 0x07 (example value, representing a specific power level)

如果命令执行失败，则可能的返回数据包可能如下所示：

Status: 0x0C (Command Disallowed)

请注意，上述示例仅用于说明返回参数的格式和可能的值，并不代表所有蓝牙协议栈实现的返回参数都与此相同。在实际应用中，应参考具体蓝牙协议栈的文档来获取准确的返回参数信息。

五、命令执行流程

HCI_LE_Set_Advertising_Parameters命令执行流程通常涉及多个步骤，以下是该命令执行流程。

5.1. 命令准备

确定操作码：对于BLE设备，操作码通常分为组域（OGF）和命令域（OCF）两部分。在BLE命令中，OGF通常为0x08，表示该命令属于LE（低功耗）控制器命令组。而OCF则根据具体命令而定，对于HCI_LE_Set_Advertising_Parameters命令，其OCF在Bluetooth Core Specification中有所定义。
构建参数：
- 根据蓝牙核心规范，该命令的参数包括多个字段，如广播间隔（Advertising Interval）、广播类型（Advertising Type）、地址类型（Own Address Type）等。
- 这些参数需要根据实际需求进行配置，以确保广播的有效性和可靠性。

5.2. 发送命令

封装命令包：
- 将操作码和参数封装成HCI命令包。命令包通常包括HCI帧头、操作码、参数总长和参数实体等部分。
- HCI帧头用于标识帧的类型和长度，操作码用于标识具体的命令，参数总长表示后续参数的总长度（以字节为单位），参数实体则包含具体的配置参数。
通过HCI接口发送：
- 将封装好的HCI命令包通过HCI接口发送给BLE控制器。
- HCI接口是主机（Host）和控制器（Controller）之间的通信接口，用于传输HCI命令和事件。

5.3. 控制器处理

接收并解析命令：BLE控制器接收来自主机的HCI命令包，并解析出操作码和参数。
验证参数：控制器对解析出的参数进行验证，以确保其符合蓝牙核心规范的要求。
配置广播参数：
- 如果参数验证通过，控制器将根据提供的参数配置广播设置。
- 这包括设置广播间隔、广播类型、地址类型等。

5.4. 监控与调试

等待控制器响应：主机等待BLE控制器返回命令执行结果。这通常通过HCI事件来通知主机。
解析并处理响应：
- 当BLE控制器完成广播参数的设置后，会向主机发送一个HCI_Command_Complete事件，其中包含命令执行的状态码和（在某些情况下）其他相关信息。
- 主机需要接收并解析这个事件，以确认命令是否成功执行。如果执行失败，主机需要根据错误代码进行相应的错误处理。
调试与测试：
- 在实际应用中，可能需要对广播参数进行调试和测试，以确保其满足设备的需求和性能要求。
- 这可能包括调整广播间隔、更改地址类型、优化广播数据等。

5.6. 示例代码

以下代码是一个简化的示例，用于说明如何构建和发送HCI_LE_Set_Advertising_Parameters命令。请注意，这只是一个示例，并不能直接用于所有蓝牙设备。在实际应用中，需要参考所使用的蓝牙芯片和协议栈的文档，以了解如何正确地调用API来设置广播参数。

#include <stdint.h>
#include <stdbool.h>
#include <stdio.h>
#include <string.h>

// 假设有一个蓝牙协议栈提供的头文件，其中定义了必要的类型和函数
#include "bluetooth_stack.h"

// 示例函数：设置广播参数
bool set_advertising_parameters(uint16_t interval_min, uint16_t interval_max,
                                uint8_t advertising_type, uint8_t own_address_type,
                                uint8_t direct_address_type, const uint8_t* direct_address) {
    // 假设蓝牙协议栈提供了一个结构体来保存广播参数
    hci_le_set_advertising_parameters_cp parameters;
    memset(&parameters, 0, sizeof(parameters));

    // 设置广播间隔（以0.625ms为单位）
    parameters.min_interval = interval_min;
    parameters.max_interval = interval_max;

    // 设置广播类型
    parameters.advertising_type = advertising_type;

    // 设置自己的地址类型
    parameters.own_address_type = own_address_type;

    // 如果需要直接地址，则设置它（否则可以留空）
    if (direct_address != NULL) {
        memcpy(parameters.direct_address, direct_address, sizeof(parameters.direct_address));
        parameters.direct_address_type = direct_address_type;
    } else {
        // 如果没有提供直接地址，则可能需要根据协议栈的要求设置其他字段
    }

    // 假设蓝牙协议栈提供了一个函数来发送HCI命令
    hci_status_t status = hci_send_command(HCI_LE_SET_ADVERTISING_PARAMETERS, &parameters, sizeof(parameters));

    // 检查命令是否成功发送
    if (status != HCI_SUCCESS) {
        fprintf(stderr, "Failed to send HCI_LE_Set_Advertising_Parameters command\n");
        return false;
    }

    // 等待并处理HCI_Command_Complete事件（这通常需要在一个事件循环中完成）
    // ...
    // 注意：这里的代码示例没有包含等待和处理响应的部分，因为这通常涉及到一个异步的事件处理机制。
    // 需要根据蓝牙协议栈的API来实现这部分逻辑。

    // 假设我们在这里模拟了一个成功的响应
    // ...

    // 返回成功（注意：这里只是模拟了成功，实际代码中应该根据响应来确定是否成功）
    return true;
}

int main() {
    // 示例参数
    uint16_t interval_min = 0x00A0; // 100ms (0xA0 * 0.625ms)
    uint16_t interval_max = 0x00A0; // 100ms (同上)
    uint8_t advertising_type = 0x00; // 可连接且可扫描的未定向广播
    uint8_t own_address_type = 0x00; // 公共设备地址
    uint8_t direct_address_type = 0x00; // 不使用直接地址
    uint8_t direct_address[6] = {0}; // 不使用直接地址，因此留空

    // 设置广播参数
    if (set_advertising_parameters(interval_min, interval_max, advertising_type, own_address_type, direct_address_type, direct_address)) {
        printf("Successfully set advertising parameters\n");
    } else {
        printf("Failed to set advertising parameters\n");
    }

    return 0;
}

重要说明：

API和结构体：上述代码中的hci_le_set_advertising_parameters_cp结构体和hci_send_command函数是假设存在的，实际中需要根据所使用的蓝牙协议栈的API文档来替换它们。
事件处理：发送HCI命令后，通常需要等待一个HCI_Command_Complete事件来确认命令是否成功执行。这部分代码在示例中被省略了，因为它通常涉及到一个异步的事件处理机制。
错误处理：在实际代码中，需要根据HCI_Command_Complete事件中的状态码来处理错误。
直接地址：如果广播类型需要直接地址（例如定向广播），则需要提供直接地址和地址类型。在示例中，我们假设不使用直接地址。
同步与异步：由于蓝牙操作通常是异步的，因此可能需要在一个事件循环中等待和处理HCI事件。这取决于所使用的蓝牙协议栈的API设计。
电源效率：在设置广播参数时，请考虑电源效率。例如，选择适当的广播间隔以平衡设备的可见性和电池寿命。

六、使用场景

HCI_LE_Set_Advertising_Parameters命令在蓝牙低功耗（BLE）技术中具有广泛的应用场景。这些命令主要用于配置BLE设备的广播参数，从而控制设备如何广播其存在性和其他相关信息，以便其他设备可以发现并与其建立连接。同时也确保了广播的有效性和可靠性。该命令适用于多种BLE应用场景，以下是对其应用场景的详细归纳。

6.1. 设备发现

场景描述：BLE设备通过广播其存在性，以便其他设备可以发现并与之建立连接。设备发现是所有BLE应用的基础。
应用方式：通过配置广播参数，如广播间隔、广播类型（可连接、可扫描等）、广播信道等，设备可以优化其广播策略，提高被其他设备发现的概率。

6.2. 服务广播

场景描述：BLE设备可以广播其提供的服务信息，以便其他设备了解该设备的功能和特性。
应用方式：设备可以通过设置广播数据来包含其服务的UUID、制造商特定数据等信息。这些信息有助于其他设备识别并连接到提供所需服务的设备。

6.3. 设备配对与连接

场景描述：在BLE设备之间建立安全连接之前，通常需要进行配对过程。广播参数在此过程中起着关键作用。
应用方式：设备可以通过广播其地址类型（公共、随机等）和广播事件属性（如是否可连接）来引导其他设备进行配对和连接。此外，广播参数还可以影响配对过程的效率和安全性。

6.4. 隐私保护

场景描述：随着隐私保护意识的增强，BLE设备在广播时需要采取适当的措施来保护用户的隐私。
应用方式：设备可以通过使用随机地址、限制广播范围等方式来减少被跟踪和识别的风险。HCI_LE_Set_Advertising_Parameters命令允许设备配置这些隐私保护相关的广播参数。

6.5. 性能优化

场景描述：在不同的应用场景和环境中，BLE设备的广播性能可能需要进行调整以优化功耗、连接速度等。
应用方式：通过调整广播间隔、广播功率等参数，设备可以在保证广播有效性的同时降低功耗。此外，还可以根据环境噪声等因素动态调整广播参数以提高连接速度和稳定性。

6.6. 定制化广播

场景描述：在某些应用场景中，BLE设备可能需要广播特定的信息或数据。
应用方式：设备可以通过设置广播数据来包含自定义的信息或数据。这些信息可以用于设备识别、状态更新、数据同步等多种目的。

HCI_LE_Set_Advertising_Parameters命令在BLE设备广播时具有广泛的应用场景。通过合理配置广播参数，设备可以优化其广播策略、提高被其他设备发现的概率、保护用户隐私、优化性能和实现定制化广播等功能。这些功能对于实现BLE技术的广泛应用和推动物联网技术的发展具有重要意义。

七、注意事项

在发送HCI_LE_Set_Advertising_Parameters命令时，需要注意以下关键事项。

7.1. 设备状态

确保设备已处于BLE模式，并且蓝牙控制器已初始化并处于适当的状态。
如果设备当前已启用广播并正在进行广播事件，控制器可能会根据具体实现选择使用旧参数或新参数。

7.2. 参数配置

仔细考虑设备的电源效率、广播范围和兼容性等因素，根据实际应用场景和设备需求调整广播参数。
确保所有参数都符合蓝牙低功耗（BLE）规范的要求，并且与设备的当前状态兼容。
如果设备正在使用扩展广播，则可能需要使用HCI_LE_Set_Extended_Advertising_Parameters命令。HCI_LE_Set_Extended_Advertising_Parameters(0x0036/0x007F) 命令全面解析-CSDN博客

7.3. 广播通道与功耗

启用所有三个通道可以提高广播的可靠性和覆盖范围，但也会增加设备的功耗，因此需要在功耗敏感的应用中权衡这些因素。
在某些情况下，可能需要调整广播通道映射以提高性能。

7.4. 参数验证与错误处理

在发送命令之前，验证所有参数的有效性。
如果主机提供的广播间隔范围与控制器支持的范围不重叠，控制器将返回不支持的功能或参数值错误代码。
如果设备正在执行其他与广播相关的操作，可能需要等待这些操作完成后再发送命令。
如果命令返回错误码，主机应根据错误码采取相应的错误处理措施。

7.5. 广播类型与地址

根据需求设置广播类型，例如，在需要高可发现性的场景下设置较短的广播间隔，在需要增强隐私保护的场景下使用随机地址。

7.6. 设备规范与兼容性

某些BLE实现可能不支持所有类型的广播参数或广播类型，应参考具体设备的规范和文档。
确保广播参数的配置在不同蓝牙版本之间的兼容性和互操作性，特别是随着蓝牙技术的不断发展，命令和参数也在不断更新和完善。

7.7. 执行时机与状态

当广播已在控制器中启用时，不应发出此命令，否则将返回命令不允许的错误代码。
确保设备处于可配置状态，并且没有其他广播活动正在进行时执行命令。

综上所述，正确配置和使用HCI_LE_Set_Advertising_Parameters命令需要综合考虑设备状态、参数配置、广播通道与功耗、参数验证与错误处理、广播类型与地址、设备规范与兼容性以及执行时机与状态等多个方面。这些注意事项将直接影响设备的功耗、广播的可发现性以及与其他设备的连接能力。

本文参与腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。

原始发表：2024-10-31，如有侵权请联系 cloudcommunity@tencent.com 删除

配置

本文分享自作者个人站点/博客前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与腾讯云自媒体同步曝光计划，欢迎热爱写作的你一起参与！
