HCI_LE_Set_Resolvable_Private_Address_Timeout 命令是低功耗蓝牙（Bluetooth Low Energy, BLE）协议栈中的一个主机控制接口（Host Controller Interface, HCI）命令，用于设置设备使用可解析私有地址（Resolvable Private Address, RPA）的超时时间。

一、命令概述

HCI_LE_Set_Resolvable_Private_Address_Timeout命令是用于设置低功耗蓝牙（BLE）设备中芯片使用可解析私有地址（RPA）的超时时间的。当达到指定的超时时间后，芯片将生成并使用一个新的可解析私有地址。这个超时时间适用于芯片生成的所有可解析私有地址。

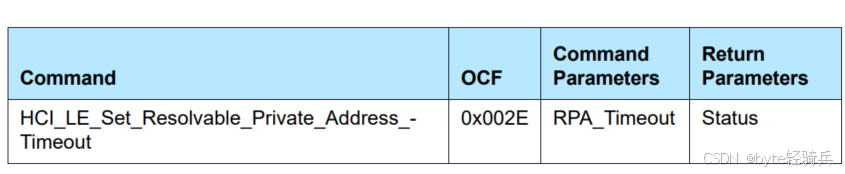

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2433

该命令通过向BLE设备的芯片发送一个特定的操作码（Opcode），以及一个RPA_Timeout参数来执行。RPA_Timeout参数定义了芯片在生成并使用新的可解析私有地址之前，使用当前可解析私有地址的最长时间。

在执行此命令后，芯片会根据RPA_Timeout参数的值来管理RPA的使用。如果设备在连接过程中使用了RPA，并且达到了超时时间，那么芯片将生成一个新的RPA来替换当前的RPA，并继续使用新的RPA进行连接。

此外，该命令还包含了一个状态参数（Status），用于指示命令执行的结果。如果命令成功执行，状态参数将返回一个表示成功的值；如果命令执行失败，状态参数将返回一个表示失败的值，并可能包含额外的错误信息。

HCI_LE_Set_Resolvable_Private_Address_Timeout命令是BLE协议中用于管理RPA超时时间的重要工具，它有助于在保持连接稳定性的同时，增强设备的隐私保护。通过调整RPA的超时时间，设备可以在需要时生成并使用新的RPA，从而降低被跟踪的风险。

二、命令格式

2.1. `HCI_LE_Set_Resolvable_Private_Address_Timeout命令`格式

HCI_LE_Set_Resolvable_Private_Address_Timeout 命令的格式通常包括以下几个部分：

Opcode（操作码）：2字节，用于标识这是一个HCI_LE_Set_Resolvable_Private_Address_Timeout命令。在BLE协议中，这个操作码通常是小端格式（即最低有效字节在前）。
Parameter Length（参数长度）：1字节，表示命令中参数部分的长度。对于HCI_LE_Set_Resolvable_Private_Address_Timeout命令，这个值通常是0x02，因为只有一个参数需要设置：RPA超时时间。
RPA Timeout（RPA超时时间）：2字节，用于设置RPA的超时时间，单位为秒。这个值的范围通常是0x0001 to 0x0E10。

2.2. 返回命令HCI Command Complete 格式

HCI_LE_Set_Resolvable_Private_Address_Timeout命令的返回命令格式通常遵循蓝牙核心规范中定义的HCI命令返回事件的通用格式。

2.2.1. 事件头

事件代码（Event Code）：通常为固定的值，用于标识这是一个HCI事件。对于命令完成事件，事件代码一般为0x0E。
参数总长度（Parameter Total Length）：表示后续参数的总长度（以字节为单位）。这个长度包括了状态码和可能的返回参数（如果有的话）。

2.2.2. 状态码（Status Code）

状态码字段：1字节，用于指示HCI_LE_Set_Resolvable_Private_Address_Timeout命令的执行结果。
- 0x00：表示命令成功执行。
- 其他非零值：表示命令执行失败，具体的错误代码可以参考蓝牙核心规范中的定义。

2.2.3. 返回参数（如果有的话）

对于HCI_LE_Set_Resolvable_Private_Address_Timeout命令，由于其主要是设置操作，通常不直接返回除状态码外的其他参数。然而，在某些实现或特定情况下，可能会返回一些额外的信息，如设置的超时值等。但这种情况并不常见，且具体返回的参数格式和内容应参考具体蓝牙设备或协议栈的文档。

2.2.4. 通用格式示例

以下是HCI_LE_Set_Resolvable_Private_Address_Timeout命令返回事件的通用格式示例（以小端格式表示）：

Event Code: 0x0E  （事件代码，表示这是一个HCI事件）
Parameter Total Length: 0x01  （参数总长度，这里只包括状态码，所以长度为1）
Status Code: 0x00  （状态码，表示命令成功执行）

如果命令执行失败，状态码将是一个非零值，并且可能不包含其他返回参数。

2.3. 示例格式

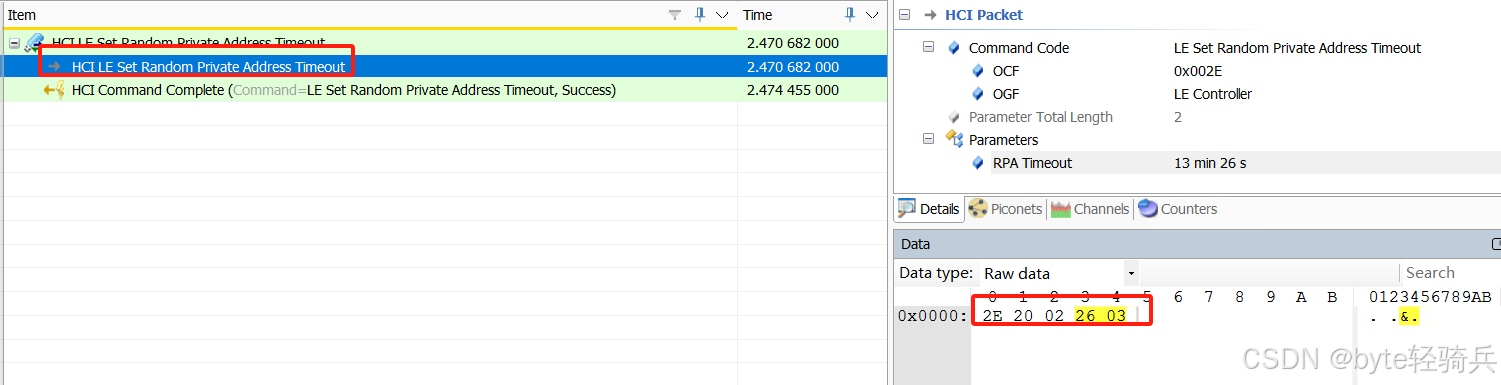

HCI_LE_Set_Resolvable_Private_Address_Timeout命令的示例格式如下（以小端格式表示）：

Opcode: 0x2E 0x00
Parameter Length: 0x01
RPA_Timeout: [具体超时时间值，例如0x0A表示10秒]
Status: [命令执行后的返回状态，例如0x00表示成功]

需要注意的是，状态（Status）是命令执行后的返回结果，不是命令发送时包含的参数。在发送命令时，我们只需要包含操作码、参数长度和RPA_Timeout。

在实际应用中，这个命令通常是通过蓝牙主机控制器接口（HCI）发送给BLE设备的控制器的。发送命令后，设备控制器会根据RPA_Timeout的值来管理RPA的使用，并在达到超时时间后生成并使用新的RPA。

三、命令参数详细说明

3.1. 操作码（Opcode）

在BLE协议中，操作码用于标识特定的HCI命令。这个操作码通常是由一个操作组字段（OGF, Operation Group Field）和一个操作码字段（OCF, Operation Code Field）组成的，且通常以小端格式（即最低有效字节在前）表示。

对于HCI_LE_Set_Resolvable_Private_Address_Timeout命令：

OGF（操作组字段）：其值为0x20或者0x08（在BLE协议中，OGF的值可能会根据具体的协议版本或实现有所不同，但0x20是常用的值之一，用于表示低功耗蓝牙的链路层和控制相关的命令。不同厂商或协议栈实现可能有所不同，因此建议参考具体实现或版本的文档。）。
OCF（操作码字段）：其值为0x002E，这是用于标识HCI_LE_Set_Resolvable_Private_Address_Timeout命令的特定值。

因此，整个操作码（以小端格式表示）将是：

OCF: 0x2E 0x00
OGF: 0x20（或根据具体实现可能是0x08）

在实际应用中，当发送HCI_LE_Set_Resolvable_Private_Address_Timeout命令时，需要将操作码（包括OGF和OCF）以及必要的参数（如RPA超时时间）一起发送给蓝牙设备控制器。设备控制器将根据收到的命令和参数来设置RPA的超时时间。

3.2. 参数长度（Parameter Length）

在HCI命令的开头部分（紧接在操作码之后），通常有一个字段用于指示参数部分的长度。这个长度字段的值应该等于参数部分所有字节数的总和。
根据蓝牙核心规范的标准定义，HCI_LE_Set_Resolvable_Private_Address_Timeout命令通常只包含RPA_Timeout这一个参数。因此，在大多数情况下，参数长度将是2字节（因为RPA_Timeout是一个16位的值）。

3.3. RPA超时时间（RPA_Timeout）

RPA_Timeout是一个命令参数，用于设置低功耗蓝牙（BLE）设备中可解析私有地址（RPA）的超时时间。当RPA超时后，设备将不再使用该RPA，并可能生成一个新的RPA以增加隐私性。

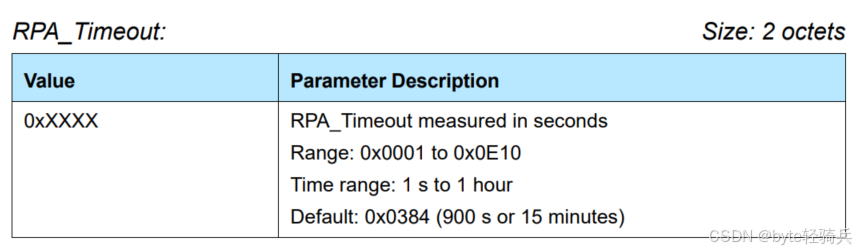

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2433

这个参数的大小为2字节（octets），也就是16位。单位为秒。

RPA_Timeout的取值范围为“0x0001到0x0E10”，表示其值的十六进制范围是从0x0001（1秒）到0x0E10（3600秒，即1小时）。并且默认超时时间为900秒（15分钟）。

四、命令返回参数说明

当HCI_LE_Set_Resolvable_Private_Address_Timeout命令执行完成后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是BLE通信中的标准流程。

4.1. 结构

HCI_Command_Complete事件包含了命令的完成状态以及（如果适用）任何返回的参数。

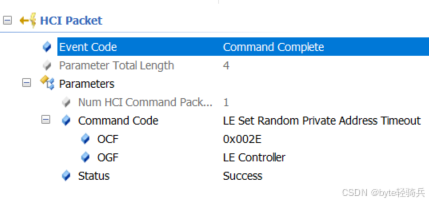

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2433

事件代码：标识这是一个命令完成事件。
参数总长度：指示返回参数的长度（以字节为单位）。
命令操作码：与之前发送的命令的操作码相匹配，用于确认是哪个命令完成了。
状态：表示命令执行的结果。0x00表示成功，其他值表示错误。
返回参数（如果适用）：包含命令执行后的结果或数据。对于HCI_LE_Set_Resolvable_Private_Address_Timeout命令，通常没有返回参数，除非设备实现提供了额外的信息。

4.2. 状态码（Status）

Status参数值是判断命令执行结果的重要依据。通过正确解读状态参数值，并采取相应的应对措施，可以有效解决命令执行过程中遇到的问题，确保设备的蓝牙功能正常运行。

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2433

成功状态（0x00）：表示HCl_LE_Set_Resolvable_Private_Address_Timeout命令已成功执行，RPA的超时时间已被成功设置。
失败状态（0x01到0xFF）：表示HCl_LE_Set_Resolvable_Private_Address_Timeout命令执行失败。具体的失败原因可以通过查阅状态码来确定。
- 应对措施： a. 查阅状态码：参考蓝牙核心规范[Vol 1] Part F中的Controller Error Codes部分，查找与返回的状态码相对应的错误描述。蓝牙Controller错误代码全面概览-CSDN博客 b. 分析问题：根据错误描述，分析导致命令失败的可能原因，如参数设置错误、设备不支持该功能等。 c. 采取纠正措施：根据分析的原因，采取适当的纠正措施，如重新发送命令并设置正确的参数值、更新设备固件或联系设备制造商获取支持。

五、命令执行流程

以下是HCl_LE_Set_Resolvable_Private_Address_Timeout命令的执行流程。

5.1. 命令准备

在发送HCl_LE_Set_Resolvable_Private_Address_Timeout命令之前，主机（Host）需要准备好命令参数，包括要设置的RPA超时时间值。

5.2. 命令发送

主机通过HCI向蓝牙Controller发送HCl_LE_Set_Resolvable_Private_Address_Timeout命令。
命令数据包中包含了命令操作码、参数长度以及要设置的RPA超时时间值等必要信息。

5.3. 控制器接收与验证

蓝牙Controller接收到HCl_LE_Set_Resolvable_Private_Address_Timeout命令后，首先会验证命令的合法性和完整性。
这包括检查命令操作码是否正确、参数长度是否与预期匹配以及RPA超时时间值是否在有效范围内等。

5.4. 参数应用

如果HCl_LE_Set_Resolvable_Private_Address_Timeout命令验证通过，蓝牙Controller将应用命令中指定的RPA超时时间值。
这意味着在超时时间到达之前，设备将使用可解析的私有地址进行通信，超过该时间后，可能需要重新生成或分配新的RPA。

5.5. 命令完成通知

蓝牙Controller完成HCl_LE_Set_Resolvable_Private_Address_Timeout命令的执行后，会向主机发送一个HCI_Command_Complete事件作为通知。
该事件包含了命令的完成状态以及（如果适用）任何返回的参数。如果命令执行成功，状态码将为0x00；如果执行失败，则状态码将指示具体的错误类型。

5.6. 后续操作

主机接收到HCI_Command_Complete事件后，会根据状态码来判断HCl_LE_Set_Resolvable_Private_Address_Timeout命令是否成功执行。
如果命令执行成功，主机可以继续进行其他BLE操作；如果执行失败，主机可能需要重新发送命令或采取其他纠正措施。

HCl_LE_Set_Resolvable_Private_Address_Timeout命令的具体执行流程和参数可能因不同的蓝牙芯片、协议栈或设备实现而有所差异。因此，在实际应用中，建议参考具体设备的文档或蓝牙核心规范来获取准确的命令格式和参数信息。

5.7. 代码示例

以下是一个简化的代码示例，用于说明如何发送HCl_LE_Set_Resolvable_Private_Address_Timeout命令并处理其响应。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
// 假设这里有一个蓝牙协议栈的头文件，它定义了HCI命令发送和事件接收的函数
// #include "bluetooth_stack.h"

// 假设的HCI命令发送函数，实际使用时需要替换为蓝牙栈提供的函数
bool send_hci_command(uint16_t opcode, uint8_t *params, uint8_t param_len, uint8_t *event, uint16_t *event_len);

// HCl_LE_Set_Resolvable_Private_Address_Timeout命令的操作码（实际值需要查阅蓝牙规范）
#define HCI_LE_SET_RESOLVABLE_PRIVATE_ADDRESS_TIMEOUT_OPCODE 0xXXXX

int main() {
    // 要设置的RPA超时时间值（以秒为单位，这里设置为300秒作为示例）
    uint16_t rpa_timeout = 300;

    // 命令参数数组，包含RPA超时时间值（注意字节顺序，大端或小端）
    uint8_t command_params[] = {
        (uint8_t)(rpa_timeout >> 8), // 高字节
        (uint8_t)(rpa_timeout & 0xFF) // 低字节
    };

    // 用于接收HCI_Command_Complete事件的缓冲区
    uint8_t event_buffer[256];
    uint16_t event_len = sizeof(event_buffer);

    // 发送HCl_LE_Set_Resolvable_Private_Address_Timeout命令
    bool success = send_hci_command(HCI_LE_SET_RESOLVABLE_PRIVATE_ADDRESS_TIMEOUT_OPCODE,
                                    command_params, sizeof(command_params),
                                    event_buffer, &event_len);

    if (success) {
        // 检查HCI_Command_Complete事件的状态码
        uint8_t status = event_buffer[1]; // 通常状态码位于事件数据的第二个字节

        if (status == 0x00) {
            printf("HCl_LE_Set_Resolvable_Private_Address_Timeout command executed successfully.\n");
            // 执行其他BLE操作...
        } else {
            printf("HCl_LE_Set_Resolvable_Private_Address_Timeout command failed with status code 0x%02X.\n", status);
            // 根据错误状态码采取纠正措施...
        }
    } else {
        printf("Failed to send HCl_LE_Set_Resolvable_Private_Address_Timeout command.\n");
        // 处理发送命令失败的情况...
    }

    return 0;
}

// 假设的HCI命令发送函数实现（实际使用时需要替换为蓝牙协议栈提供的函数实现）
bool send_hci_command(uint16_t opcode, uint8_t *params, uint8_t param_len, uint8_t *event, uint16_t *event_len) {
    // 这里应该是调用蓝牙栈提供的API来发送HCI命令，并等待接收HCI_Command_Complete事件
    // 由于这是一个示例，所以直接返回true表示命令发送成功（并且假设事件已经填充在event缓冲区中）
    // 在实际代码中，需要处理命令发送的异步性，并正确解析接收到的HCI事件
    // ...

    // 假设命令发送成功，并且已经填充了HCI_Command_Complete事件（仅用于示例）
    event[0] = 0x0E; // HCI_Command_Complete事件代码
    event[1] = 0x00; // 状态码（成功）
    // 其他事件数据...（这里省略，因为示例中不需要）
    *event_len = 2; // 仅设置事件长度以匹配示例中的数据（实际使用时需要根据实际数据调整）

    return true; // 返回true表示命令发送成功（并且已经接收到HCI_Command_Complete事件）
}

请注意，这个示例是为了教学目的而编写的，并不包含完整的错误处理、内存管理或适用于所有蓝牙协议栈的API调用。在实际项目中，需要根据使用的蓝牙协议栈（如Bluedroid、BlueZ和Nordic SDK等）提供的API来调整代码。

重要说明：

HCI_LE_SET_RESOLVABLE_PRIVATE_ADDRESS_TIMEOUT_OPCODE是一个假设的操作码，实际开发中需要查阅蓝牙核心规范或使用的蓝牙协议栈的文档来获取正确的操作码。
send_hci_command函数是一个假设的函数，用于模拟发送HCI命令并接收响应。在实际项目中，需要使用蓝牙协议栈提供的API来实现这一功能。
示例中的event_buffer和event_len用于接收HCI_Command_Complete事件。在实际项目中，需要处理事件的异步接收，并根据事件内容来解析状态码和其他返回参数。
示例中的字节顺序（大端或小端）取决于实际的硬件和蓝牙协议栈的实现。在发送多字节参数时，请确保按照正确的字节顺序进行发送。
示例代码省略了错误处理和内存管理的细节，这些在实际项目中是非常重要的。请确保在实际代码中添加适当的错误处理和内存管理逻辑。

六、命令使用场景

在BLE通信中，设备通常会使用私有地址来增强安全性。私有地址可以是随机生成的，并且可以在一定时间后更改，以降低被跟踪的风险。HCI_LE_Set_Resolvable_Private_Address_Timeout命令命令允许主机为控制器设置一个超时时间，从而控制可解析私有地址（RPA）的更换频率。以下是该命令的主要使用场景。

6.1. 增强安全性

RPA提供了一种机制，使得设备的真实身份地址（如公共地址或静态随机地址）在连接过程中不会被暴露。
设备通过定期更改RPA，可以有效降低被恶意跟踪或攻击的风险。
通过该命令，设备可以根据特定的安全需求，灵活调整RPA的更换时间间隔，从而在保持连接稳定性的同时，加强隐私保护，防止用户隐私被泄露。

6.2. 优化连接管理

在BLE网络中，设备可能需要频繁地与其他设备建立和维护连接。
通过合理设置RPA的超时时间，设备可以优化连接管理过程，确保在需要时能够快速、安全地建立连接，同时减少连接中断的可能性。

6.3. 确保兼容性和互操作性

BLE设备需要与多种不同类型的设备进行通信，这要求设备之间具有良好的兼容性和互操作性。
通过遵循蓝牙规范中定义的HCI_LE_Set_Resolvable_Private_Address_Timeout命令，设备可以确保与其他BLE设备的兼容性和互操作性，实现无缝通信。

6.4. 平衡连接管理与隐私保护

在某些应用场景中，设备需要在保持连接稳定性的同时，尽可能减少RPA的重复使用风险。
通过调整RPA的超时时间，设备可以在连接管理和隐私保护之间找到最佳平衡点。例如，在需要频繁建立连接的环境中，可以设置较短的RPA超时时间；而在需要长时间保持连接稳定性的环境中，则可以设置较长的RPA超时时间。

HCI_LE_Set_Resolvable_Private_Address_Timeout命令在BLE通信中具有广泛的应用场景，它允许设备根据实际需求灵活调整RPA的更换时间间隔，从而在增强安全性、优化连接管理、确保兼容性和互操作性以及加强隐私保护等方面发挥重要作用。

七、注意事项

使用HCI_LE_Set_Resolvable_Private_Address_Timeout命令时，需综合考虑兼容性、安全性、参数设置、错误处理及设备状态等多个方面，确保命令正确执行和设备稳定运行。同时，需关注设备文档和蓝牙核心规范，确保对命令和返回值的准确理解。重点需要注意以下几点：

兼容性：并非所有BLE设备都支持RPA（可解析私有地址）或此命令。使用前请查阅设备规格说明书或文档，确认设备是否支持RPA和相关命令。
设备状态检查：执行命令前，请确保设备已初始化并处于可操作状态，且支持RPA功能。
默认超时设置：若RPA超时时间设置为0x0384，设备将采用默认超时时间。默认值可能因设备而异，如需精确控制RPA使用时间，请明确设置超时时间。
值范围确认：使用RPA_Timeout参数时，请确保值在设备支持范围内。超出范围可能导致命令执行失败或设备行为异常。请查阅具体蓝牙设备或协议栈的文档，确定正确的值范围和默认值。
超时时间调整：根据应用场景调整RPA超时时间。隐私性要求高的场景可设置较短超时时间，对地址更改不敏感的场景可设置较长或无限超时时间。
安全性认知：RPA提供额外的隐私保护，但非完全安全保障。对于高安全性需求的应用，建议结合其他安全措施（如加密和认证）使用。
错误处理：命令执行失败时，请检查状态码，并根据蓝牙核心规范或设备文档中的错误代码表进行故障排查。同时主机应能够处理相应的错误响应。
事件屏蔽：注意设备可能配置为不生成某些HCI事件，以减少通信开销或优化性能。若HCI_Command_Complete事件被屏蔽，即使命令成功执行也不会收到该事件。
