【0x0002/0x0060】HCI_LE_Read_Buffer_Size命令全面解析

byte轻骑兵

发布于 2026-01-20 19:46:24

870

在蓝牙低功耗（Bluetooth Low Energy，简称BLE）技术中，HCI（Host Controller Interface）是主机与控制器之间的通信接口。HCI_LE_Read_Buffer_Size命令主要用于读取蓝牙控制器中的缓冲区大小信息，从而为数据传输策略的优化提供关键依据。主要用于读取蓝牙控制器的缓冲区大小信息。这些信息对于理解设备的数据传输能力和优化数据传输策略至关重要。

一、命令概述

HCI_LE_Read_Buffer_Size命令是蓝牙低功耗（BLE）技术中用于查询控制器性能参数的关键命令。该命令允许主机（Host）读取从主机发送到控制器的ACL（Asynchronous Connectionless，异步连接）数据报文和ISO（isochronous data，同步）数据报文的数据部分的最大长度，以及控制器数据缓冲区中可以存储的HCI LE ACL数据报文和ISO数据报文的总数。

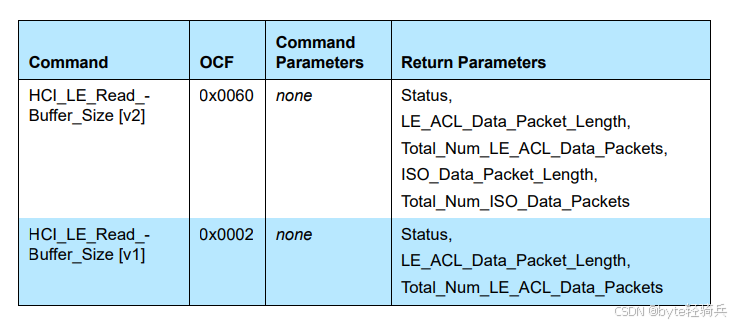

该命令包含2个版本，（“Buffer_Size [v2]”和“Buffer_Size [v1]”），这两个版本的命令虽然核心功能相似，但在具体实现和返回值上存在差异，这反映了蓝牙协议随着技术进步而不断优化的特点。

在实际应用中，HCI_LE_Read_Buffer_Size命令的作用主要体现在以下几个方面：

数据传输策略优化：主机可以根据HCI_LE_Read_Buffer_Size命令返回的缓冲区信息，动态调整数据传输的速率和大小，以适应控制器的处理能力。这有助于避免数据传输过程中的拥堵和延迟，提高整体传输效率。
资源分配与管理：了解控制器的缓冲区大小后，主机可以更加合理地分配和管理资源，确保数据在传输过程中得到妥善处理。
系统性能监控：通过定期发送HCI_LE_Read_Buffer_Size命令并分析返回的缓冲区信息，主机可以对蓝牙系统的性能进行实时监控。一旦发现性能下降或异常情况，可以及时采取措施进行修复和优化。

二、命令格式

2.1. 一般格式

HCI_LE_Read_Buffer_Size命令遵循蓝牙HCI（Host Controller Interface）协议的通用命令格式，包括操作码（Opcode）、参数总长度（Parameter Total Length）以及参数（Parameter）等部分和参数（对于此命令，参数部分为空，因为不需要额外的输入参数）。

1. 操作码（Opcode）：

HCI_LE_Read_Buffer_Size命令的操作码由操作码组字段（OGF）和操作码命令字段（OCF）组成。
OGF表示命令所属的组，对于HCI_LE_Read_Buffer_Size命令，其OGF通常为0x08，表示该命令属于LE Controller commands组。
OCF表示组内特定命令的编号，对于HCI_LE_Read_Buffer_Size命令，其OCF为特定值（具体有V1和V2两个版本，可以通过查阅蓝牙核心规范或相关文档获得）。

2. 参数总长度（Parameter Total Length）：对于HCI_LE_Read_Buffer_Size命令，其参数总长度通常为0，因为该命令不需要额外的参数输入。

3. 参数（Parameter）：由于HCI_LE_Read_Buffer_Size命令的参数总长度为0，因此该命令不包含任何参数部分。

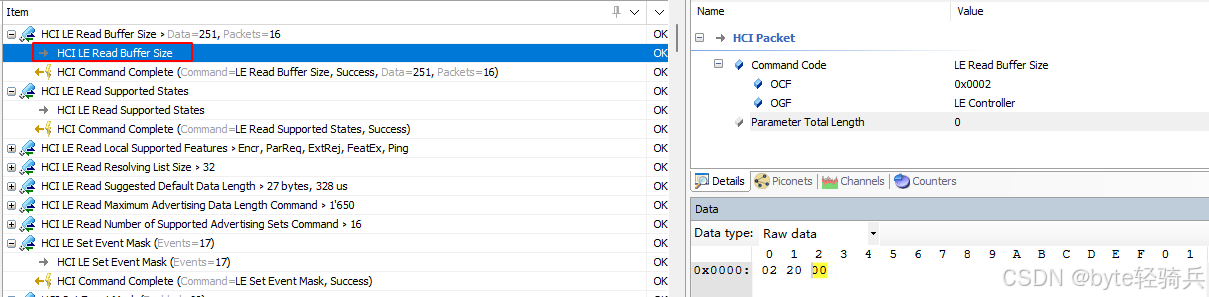

2.2. 示例

以下是一个HCI_LE_Read_Buffer_Size命令的示例：

Opcode: 0x02 20 00
Parameter Length: 00
Parameters: （无）

当主机向蓝牙控制器发送此命令时，控制器将返回相应的响应，其中包括LE ACL数据包的最大长度和控制器可以存储的LE ACL数据包的总数。在某些蓝牙核心规范的版本中，如果设备支持蓝牙ISO（同步）传输，则响应中还可能包括ISO数据包的最大长度和控制器可以存储的ISO数据包的总数。

2.3. 响应格式

HCI_LE_Read_Buffer_Size命令的响应通常包含以下几个部分：

Event Code：事件码，用于标识响应的类型。对于此命令的响应，事件码通常为0x0E（表示Command Complete事件）。
Parameter Length：参数长度，表示响应中参数部分的字节数。
Parameters：参数部分，包含实际的响应数据。对于HCI_LE_Read_Buffer_Size命令的响应，参数部分通常包括两个或四个参数（取决于蓝牙核心规范的版本和设备是否支持ISO传输）：
- LE_ACL_Data_Packet_Length：LE ACL数据包的最大长度（以字节为单位）。
- Total_Num_LE_ACL_Data_Packets：控制器可以存储的LE ACL数据包的总数。
- （仅v2版本）ISO_Data_Packet_Length：ISO数据包的最大长度（以字节为单位，仅当设备支持ISO传输时存在）。
- （仅v2版本）Total_Num_ISO_Data_Packets：控制器可以存储的ISO数据包的总数（仅当设备支持ISO传输时存在）。

三、返回命令HCI_Command_Complete参数说明

在蓝牙通信协议的发展历程中，HCI_LE_Read_Buffer_Size命令作为关键组成部分，也经历了更新与迭代。目前，该命令存在两个版本：“Buffer_Size [v2]”和“Buffer_Size [v1]”。这两个版本虽然核心功能相同，即查询蓝牙控制器的缓冲区大小，但在具体实现细节和返回值上可能存在差异。这体现了蓝牙协议随着技术进步而不断优化和完善的特点。

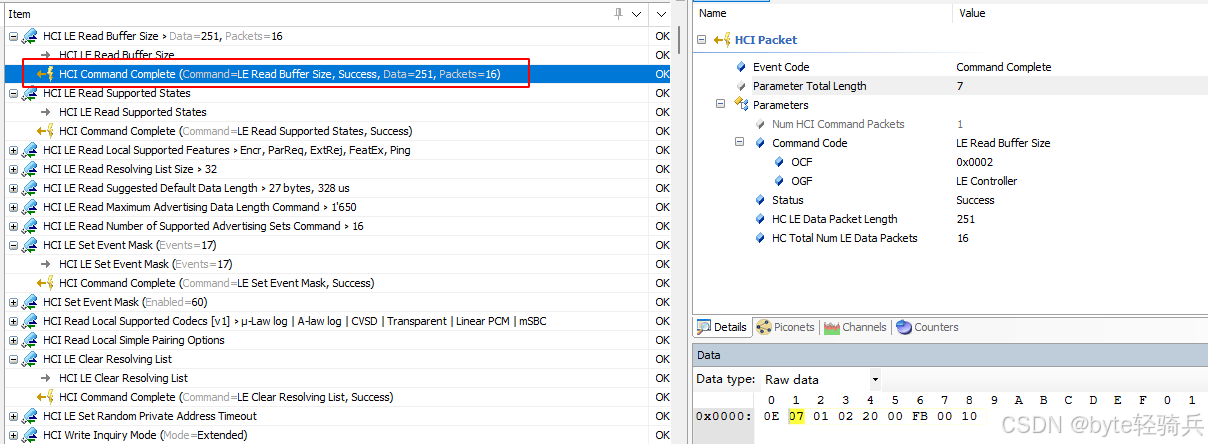

HCI_LE_Read_Buffer_Size命令完成后，会生成一个HCI_Command_Complete事件，该事件包含了一些关键的返回参数

3.1. 状态（Status）

这是一个8位的字段，用于指示命令执行的结果。
如果命令成功执行，则状态值为0x00。
如果命令执行失败，则状态值将是一个非零的错误代码，用于指示失败的原因。

3.2. 返回参数长度（Number of HCI Command Complete Event Parameters）

这是一个8位的字段，表示后续返回参数的总长度（以字节为单位）。
它告诉主机需要读取多少字节的数据来获取完整的命令完成事件参数。

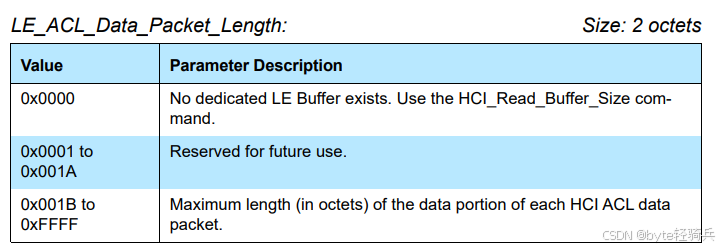

3.3. LE ACL 数据包长度（LE ACL Data Packet Length）

LE_ACL_Data_Packet_Length参数尤为重要。这个参数决定了L2CAP协议数据单元（PDU）段在ACL数据包中的最大尺寸。当主机向控制器传输数据时，这些数据会被链路层分割成多个数据包。了解每个数据包的最大尺寸有助于主机更有效地组织数据，以减少传输过程中的碎片化和延迟。

这是一个16位的字段，表示LE ACL（异步无连接）数据包中可以承载的最大数据长度（以字节为单位）。
这个长度不包括HCI数据包头和L2CAP协议数据单元（PDU）头。
主机可以根据这个长度来组织数据，以确保数据能够完整地放入ACL数据包中。

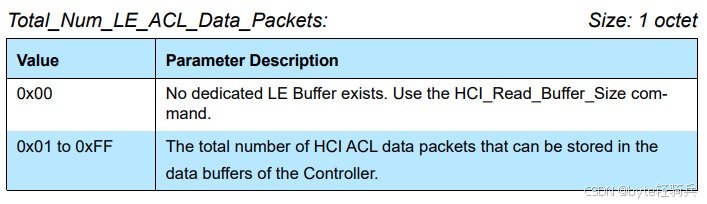

3.4. LE ACL 数据包总数（Total Num LE ACL Data Packets）

这是一个8位的字段，表示控制器数据缓冲区中可以存储的HCI ACL数据包的最大数量。
主机可以使用这个信息来优化数据传输策略，例如通过调整数据包的大小和数量来平衡数据传输效率和缓冲区利用率。

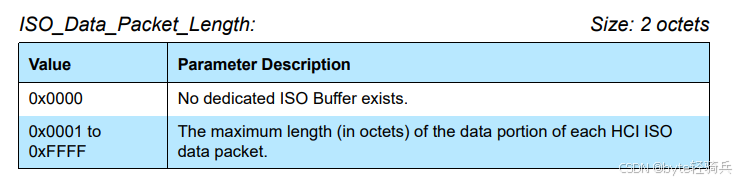

3.5. ISO 数据包长度（ISO Data Packet Length，可选，仅v2版本）

如果设备支持蓝牙ISO（同步）传输，则此字段表示ISO数据包中可以承载的最大数据长度（以字节为单位）。
这个长度同样不包括HCI数据包头和任何上层协议头。
对于需要严格时间同步的应用场景（如音频和视频传输），这个参数尤为重要。

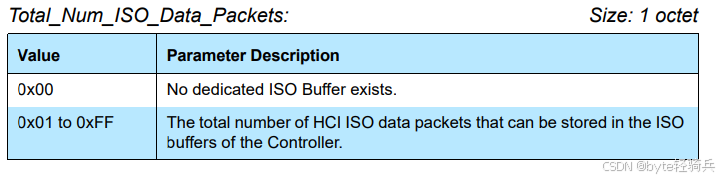

3.6. ISO 数据包总数（Total Num ISO Data Packets，可选，仅v2版本）

如果设备支持蓝牙ISO传输，则此字段表示控制器数据缓冲区中可以存储的ISO数据包的最大数量。
这个参数有助于主机在分配缓冲区资源时考虑ISO数据传输的需求。

ISO_Data_Packet_Length和Total_Num_ISO_Data_Packets参数分别用于确定同步数据包中SDU（服务数据单元）段的最大尺寸和控制器数据缓冲区中可以存储的同步数据包的总数。这些信息对于确保同步数据传输的实时性和可靠性至关重要。

四、命令的配置流程

HCI_LE_Read_Buffer_Size命令的配置流程通常涉及以下几个步骤，这些步骤确保了蓝牙低功耗（BLE）设备中的主机（Host）能够正确地获取控制器（Controller）的缓冲区大小信息，从而优化数据传输。

4.1. 初始化HCI连接

在发送HCI_LE_Read_Buffer_Size命令之前，需要确保HCI连接已经建立。这通常包括HCI的初始化流程，如重置（HCI_Reset）、读取本地版本信息（HCI_Read_Local_Version_Information）等步骤。

4.2. 发送HCI_LE_Read_Buffer_Size命令

主机通过HCI接口向控制器发送HCI_LE_Read_Buffer_Size命令。此命令不包含任何参数，其作用是请求蓝牙控制器的缓冲区大小信息。

4.3. 等待并接收HCI_Command_Complete事件

控制器在接收到HCI_LE_Read_Buffer_Size命令后，会处理该命令并生成一个HCI_Command_Complete事件作为响应。
主机需要等待并接收这个事件，以便获取命令的执行结果和返回参数。

4.4. 解析HCI_Command_Complete事件

当主机接收到HCI_Command_Complete事件后，需要解析该事件以获取返回参数。
返回参数通常包括状态码、返回参数长度、LE ACL数据包长度和总数（以及可能的ISO数据包长度和总数，如果设备支持ISO传输）。

4.5. 检查状态码

主机首先需要检查状态码以确定命令是否成功执行。
如果状态码为0x00，则表示命令成功执行；如果状态码为非零值，则表示命令执行失败，主机需要根据错误代码采取相应的错误处理措施。

4.6. 使用返回参数

如果命令成功执行，主机可以使用返回的LE ACL数据包长度和总数来优化数据传输策略。
例如，主机可以根据这些参数调整数据包的大小和数量，以平衡数据传输效率和缓冲区利用率。

4.7. 代码示例

以下是一个基于上述流程的伪代码示例，用于展示如何通过HCI_LE_Read_Buffer_Size命令获取BLE控制器的缓冲区大小信息。

请注意，这不是一个可直接运行的代码，而是一个逻辑上的流程展示，具体的实现会依赖于所使用的编程语言和蓝牙协议栈（stack）API。

// 初始化函数，负责建立HCI连接并配置基本设置
function initializeHCI() {
    // 发送HCI_Reset命令
    sendHCICommand(HCI_Reset);

    // 等待并处理HCI_Reset的响应
    // ...

    // 发送HCI_Read_Local_Version_Information命令
    sendHCICommand(HCI_Read_Local_Version_Information);

    // 等待并处理HCI_Read_Local_Version_Information的响应
    // ...

    // 其他初始化步骤...
}

// 发送HCI命令的函数
function sendHCICommand(command) {
    // 根据command参数构建HCI命令包
    // ...

    // 通过HCI接口发送命令包
    // ...
}

// 接收并处理HCI事件的函数
function receiveHCIEvent() {
    // 从HCI接口接收事件包
    eventPacket = receiveFromHCI();

    // 根据事件包的类型和内容进行处理
    if (eventPacket.type == HCI_Command_Complete) {
        processHCICommandCompleteEvent(eventPacket);
    }
    // 处理其他类型的事件...
}

// 处理HCI_Command_Complete事件的函数
function processHCICommandCompleteEvent(eventPacket) {
    // 解析事件包中的返回参数
    statusCode = eventPacket.statusCode;
    returnParameters = eventPacket.returnParameters;

    // 根据命令类型处理返回参数
    if (lastSentCommand == HCI_LE_Read_Buffer_Size) {
        handleLEReadBufferSizeResponse(statusCode, returnParameters);
    }
    // 处理其他命令的响应...
}

// 处理HCI_LE_Read_Buffer_Size命令响应的函数
function handleLEReadBufferSizeResponse(statusCode, returnParameters) {
    if (statusCode == 0x00) {
        // 命令成功执行，解析并存储返回参数
        leAclDataLength = returnParameters.leAclDataLength;
        leAclDataPacketCount = returnParameters.leAclDataPacketCount;

        // 可能的ISO数据包长度和总数（如果设备支持）
        // isoDataLength = returnParameters.isoDataLength;
        // isoDataPacketCount = returnParameters.isoDataPacketCount;

        // 使用返回的缓冲区大小信息优化数据传输策略
        // ...
    } else {
        // 命令执行失败，进行错误处理
        // ...
    }
}

// 主流程函数
function main() {
    // 初始化HCI连接
    initializeHCI();

    // 发送HCI_LE_Read_Buffer_Size命令
    lastSentCommand = HCI_LE_Read_Buffer_Size;
    sendHCICommand(HCI_LE_Read_Buffer_Size);

    // 循环接收并处理HCI事件
    while (true) {
        receiveHCIEvent();
    }
}

// 调用主流程函数
main();

在实际编程中，需要使用具体的蓝牙协议栈API来发送和接收HCI命令及事件。上述伪代码中的sendHCICommand、receiveFromHCI等函数都需要用实际的API调用替换。此外，蓝牙协议栈通常会提供事件回调机制，允许在接收到特定类型的事件时自动调用相应的处理函数，而不是通过轮询的方式等待事件。

请注意，上述流程是高度简化的，并且省略了许多细节，如错误处理、超时机制、并发处理等。在实际应用中，需要根据具体的硬件、软件环境和需求来完善这个流程。

五、应用场景

HCI_LE_Read_Buffer_Size命令主要涉及到BLE设备的数据传输优化和性能提升。以下是该命令的一些主要应用场景。

5.1. 数据传输策略优化

缓冲区大小调整：通过获取控制器的LE ACL数据包长度和总数，主机可以根据这些信息调整数据包的大小和数量，从而优化数据传输策略。这有助于平衡数据传输效率和缓冲区利用率，提高整体性能。
流量控制：在BLE通信中，流量控制是至关重要的。HCI_LE_Read_Buffer_Size命令提供的缓冲区大小信息可以帮助主机实现更精确的流量控制，避免数据溢出或缓冲区空闲。

5.2. 设备兼容性验证

缓冲区大小匹配：在BLE设备之间建立连接之前，主机和控制器需要确保它们的缓冲区大小能够匹配。通过发送HCI_LE_Read_Buffer_Size命令，主机可以获取控制器的缓冲区大小信息，从而验证设备之间的兼容性。
性能评估：在设备开发或测试阶段，可以使用HCI_LE_Read_Buffer_Size命令来评估设备的性能。通过比较不同设备的缓冲区大小，可以了解它们在数据传输方面的差异，从而进行针对性的优化。

5.3. 实时数据传输调整

动态调整：在BLE通信过程中，主机可以根据实际应用场景和实时数据传输需求，动态调整数据包的发送策略和缓冲区使用。通过定期发送HCI_LE_Read_Buffer_Size命令并解析返回信息，主机可以实时获取控制器的缓冲区状态，从而做出相应的调整。
错误处理：在数据传输过程中，如果出现缓冲区溢出或数据丢失等问题，主机可以通过发送HCI_LE_Read_Buffer_Size命令来检查控制器的缓冲区状态，从而确定问题的原因并进行相应的错误处理。

5.4. 功耗优化

减少不必要的数据传输：通过优化数据传输策略，可以减少不必要的数据传输，从而降低BLE设备的功耗。HCI_LE_Read_Buffer_Size命令提供的缓冲区大小信息可以帮助主机实现这一目标。
智能休眠：在BLE设备中，智能休眠是一种有效的功耗优化方法。通过发送HCI_LE_Read_Buffer_Size命令并解析返回信息，主机可以了解控制器的缓冲区使用情况，从而在不需要数据传输时使设备进入休眠状态，以节省功耗。

HCI_LE_Read_Buffer_Size命令在BLE技术中具有广泛的应用场景，涉及数据传输优化、设备兼容性验证、实时数据传输调整和功耗优化等方面。通过合理使用该命令，可以提高BLE设备的性能和用户体验。

六、命令使用注意事项

6.1. 数据包头长度

LE_ACL_Data_Packet_Length和ISO_Data_Packet_Length参数不包括HCI ACL数据报文头或HCI同步数据报文头的长度。
在计算数据段的最大尺寸时，主机需要将这些头部长度考虑在内，以确保数据的完整性和正确性。

6.2. 版本差异

存在两个版本的HCI_LE_Read_Buffer_Size命令。
主机需要首先确定蓝牙控制器的支持版本，并根据版本差异来解析和处理返回值。

6.3. ISO传输支持

并非所有蓝牙设备都支持ISO传输。
如果设备支持ISO传输，则需要考虑ISO数据包长度和总数的配置和使用。

6.4. 命令执行与状态检查

在处理HCI_Command_Complete事件时，主机需要首先检查状态字段以确定命令是否成功执行。
如果命令执行成功，主机则应根据返回参数长度字段来读取后续的返回参数。

6.5. 数据传输策略优化

主机应根据控制器返回的参数值（如LE_ACL_Data_Packet_Length和Total_Num_ACL_Data_Packets，以及可能的ISO_Data_Packet_Length和Total_Num_ISO_Data_Packets）来优化数据传输策略。
这有助于提高数据传输效率和性能。

6.6. 缓冲区管理

主机应了解并管理控制器的数据缓冲区资源。
避免在缓冲区已满时发送数据，以防止数据丢失或传输错误。

6.7. 命令顺序

在执行数据传输之前，主机必须首先执行HCI_LE_Read_Buffer_Size命令。
这可以确保数据传输的顺利进行，并避免潜在的问题。

6.8. 查阅最新规范

根据蓝牙核心规范或相关文档，不同版本的蓝牙协议可能对该命令的操作码、参数和响应格式有所调整。
在实际应用中，请务必查阅最新的蓝牙核心规范或相关文档。

6.9. 结合其他HCI命令

在实际应用中，可能需要结合其他HCI命令和事件来完成更复杂的配置和数据传输任务。

通过遵循这些注意事项，开发者可以更有效地使用HCI_LE_Read_Buffer_Size命令，并优化BLE设备的性能和数据传输效率。

七、总结

HCI_LE_Read_Buffer_Size命令在蓝牙低功耗（BLE）技术中扮演着至关重要的角色，它是查询控制器数据处理能力的关键工具。

7.1. 作用与重要性

关键信息查询：通过执行此命令，主机能够获取BLE控制器数据缓冲区的大小以及报文处理能力等关键信息。
数据传输优化：基于返回的参数，主机可以制定并执行更加高效的数据传输策略，从而提升数据传输效率和可靠性。

7.2. 参数与信息

数据包长度：命令返回的LE_ACL_Data_Packet_Length和（如支持）ISO_Data_Packet_Length参数，指示了BLE控制器能够处理的数据包的最大长度，但需注意这些长度不包括HCI数据包头。
缓冲区总数：Total_Num_ACL_Data_Packets（ACL数据报文总数）和（如支持ISO）Total_Num_ISO_Data_Packets参数，提供了关于控制器可管理数据报文数量的信息。

7.3. 版本与兼容性

双版本存在：HCI_LE_Read_Buffer_Size命令存在两个版本，反映了蓝牙协议的不断演进和优化。
兼容性考虑：主机需了解并适应控制器的支持版本，以确保正确解析和处理命令返回的参数信息，维持与蓝牙控制器的最佳兼容性。

7.4. 应用与影响

开发过程中的关键步骤：在BLE设备开发和数据传输策略优化中，此命令是不可或缺的一环。
满足应用需求：正确理解和利用该命令，有助于实现更高效、更可靠的数据传输，满足不断增长的蓝牙应用需求。

综上所述，HCI_LE_Read_Buffer_Size命令不仅是BLE技术中的一项基本工具，更是实现高效数据传输策略的关键所在。开发者应充分理解和利用该命令，以确保BLE设备的性能和数据传输效率达到最优。
