【C语言深入探索】位段（Bit-field）解析

位段，也称为位域（Bit field），是C语言中的一种数据结构特性。它允许开发者在定义结构体（或联合体）的成员时，以位（bit）为单位来指定成员所占的内存长度。这种特性使得位段能够用较少的位数来存储数据，从而节省内存空间。这种特性在嵌入式系统编程、网络通信、数据压缩等领域具有广泛的应用。

一、位段概述

1.1. 成员位宽的指定

• 在位段中，成员类型后面紧跟一个冒号和一个常量表达式，用于指定该成员所占的位数。
• 例如，unsigned int age : 5; 表示age成员是一个无符号整数，占用5位。

1.2. 成员类型的选择

在早期的C标准（如C89/ANSI C）中，位段成员的类型被限制为 int、unsigned int 或 signed int。然而，在C99标准中，这个限制被放宽了。C99允许位段成员使用更广泛的数据类型，包括但不限于：

• int
• unsigned int
• signed int
• _Bool（C99引入的布尔类型）
• 以及任何实现了这些整数类型的 typedef 名称

此外，C99还允许位段成员使用某些实现定义的类型，取决于编译器的具体实现和平台。

需要注意的是，尽管C99放宽了位段成员类型的限制，但并非所有编译器都完全遵循这一标准。因此，在使用非标准整数类型作为位段成员时，最好查阅编译器的文档以确保兼容性和预期行为。

下面是一个使用C99标准中位段特性的示例：

#include <stdio.h>
#include <stdbool.h>

struct bit_field_example {
    unsigned int a : 3;  // a占用3位
    signed int b : 5;    // b占用5位
    _Bool c : 1;         // c占用1位
};

int main() {
    struct bit_field_example example;
    example.a = 7;       // 7在3位二进制中表示为111
    example.b = -16;     // -16在5位二进制补码中表示为10000（注意：这是实现定义的）
    example.c = 1;       // 1在1位二进制中表示为1

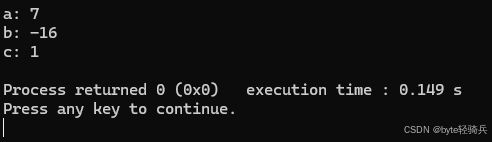

    printf("a: %u\n", example.a);
    printf("b: %d\n", example.b);
    printf("c: %d\n", example.c);

    return 0;
}

1.3. 内存分配方式

示例：以下代码示例用于说明位段的内存分配方式和对齐原则。

#include <stdio.h>

struct bit_field_struct {
    unsigned int a:3;    // a占用3位
    unsigned int b:5;    // b占用5位
    unsigned int c:4;    // c占用4位
    // 注意：这里没有显式地定义d，但我们可以讨论如果有一个d会如何
};

int main() {
    struct bit_field_struct example;

    // 假设我们要对example进行某些操作，但实际上这里只是用于说明内存分配
    // 在实际操作中，我们需要根据位段成员的定义来设置和读取它们的值

    // 输出example的地址和大小（注意：大小可能因编译器和平台而异）
    printf("Address of example: %p\n", (void*)&example);
    printf("Size of example: %zu bytes\n", sizeof(example));

    // 注意：这里我们不能直接打印位段成员的值，因为它们是位字段，不是独立的字节或字
    // 要打印位段成员的值，我们需要先设置它们，然后通过位操作来读取

    return 0;
}

关于内存分配：

1. 基本单位：位段的基本单位是位（bit），但存储时是以字节（byte）为单位进行的。意味着编译器会将这些位分配到字节的某个部分。

2. 分配策略：

• 位段的空间是按照需要以4个字节（对于int类型）或1个字节（对于char类型，如果编译器支持的话）的方式来开辟的。
• 当一个位段成员无法完全填充其所在字节的剩余位时，这些剩余位可能会被浪费，或者用于下一个位段成员（这取决于编译器的具体实现）。

在这个例子中，编译器可能会按照以下方式分配内存（这取决于编译器的具体实现）：

• a占用3位。
• b紧接着a，占用接下来的5位。
• c再紧接着b，占用接下来的4位。
• 如果此时还没有填满一个字节（8位），那么剩余的位可能会被浪费（即不被任何位段成员使用）。但在这个例子中，a、b和c加起来正好是12位，所以不会浪费一个完整字节的剩余位（但可能会浪费部分字节，如果编译器决定为整个结构体对齐到更大的边界）。

3. 内存对齐：大多数编译器会按照字边界（通常是32位或64位，取决于平台）对齐原则来存储位段数据。但在这个特定的例子中，由于位段成员的总位数（12位）远小于一个字，编译器可能会选择将其打包到一个或两个字节中，而不是分配一个完整的字的空间。然而，如果编译器决定进行对齐，它可能会为整个结构体分配更多的空间（例如，4个字节或更多），以确保结构体的起始地址符合对齐要求。

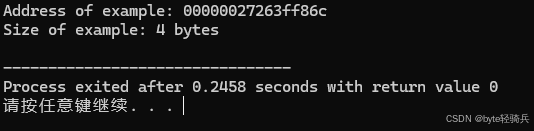

4. 实际输出：运行上面的代码，将看到example的地址和大小。大小可能因编译器和平台而异，因为编译器可能会添加填充字节以确保对齐。

二、位字段的特性

位字段非常适合用于需要精确控制数据布局和内存占用的场景。然而，位字段也带来了一些需要特别注意的特性，包括内存布局、跨平台差异、类型限制以及访问和修改方式。

2.1. 内存占用

• 位字段在C语言中提供了一种非常有效的机制来节省内存空间，特别是当需要存储大量的小数据项（如布尔值或小整数）时。
• 通过紧凑存储，位字段可以将这些数据项压缩到一个或少数几个字节中，从而显著减少内存占用。

2.2. 位级操作

• 位字段在C语言中提供了一种直接对特定位进行操作的机制，简化了对二进制位的编程逻辑，提高了编程效率。
• 通过位字段，可以直接对特定位进行置位、清零和测试等操作，而无需手动进行复杂的位掩码计算和位逻辑运算。

2.3. 结构化封装

• 位字段将一组相关的位封装在结构体中，提高了代码的可读性和可维护性。
• 避免了直接操作裸字节带来的混乱和错误风险。

2.4. 跨平台差异

• 位字段的具体实现细节依赖于编译器和目标平台，可能导致不同环境下位字段的布局和行为有所差异。
• 可能影响程序的可移植性，因此在使用位字段时应特别注意跨平台的兼容性问题。

2.5. 对齐与填充

• 编译器可能会在位字段之间或之后添加填充位以满足结构体的自然对齐要求。
• 可能与程序员的预期不符，增加内存使用。然而，通过显式指定结构体对齐属性，可以尝试控制填充位的添加。

2.6. 类型限制

• 位字段通常只能使用整数类型（如int、unsigned int等）进行定义。
• 使用其他类型（如float、double等）可能会导致编译错误或未定义行为。

2.7. 访问与修改

• 位字段可以通过普通的结构体成员访问方式进行读写操作。
• 然而，由于位字段的特殊性，某些操作（如位运算）可能更加高效。

2.8. 代码示例

以下是一个关于位字段使用的代码示例，展示了如何在结构体中定义位字段，以及如何进行访问和修改。

#include <stdio.h>
#include <stdint.h>

// 定义一个包含位字段的结构体
// 注意：此结构体可能在不同平台上表现不同，因为位字段的布局依赖于编译器和平台
#pragma pack(push, 1) // 尝试控制结构体对齐，但请注意这是编译器特定的
typedef struct {
    // 使用无符号整型定义位字段，以节省空间
    unsigned int flag1  : 1;  // 标志位1，占用1位
    unsigned int count  : 4;  // 计数器，占用4位
    unsigned int flag2  : 1;  // 标志位2，占用1位
    unsigned int value  : 16; // 值，占用16位
    // 注意：这里未显式定义填满当前字节的剩余位，编译器可能会自动添加填充位
} PackedStruct;
#pragma pack(pop) // 恢复默认对齐

int main() {
    // 初始化结构体变量
    PackedStruct ps;

    // 访问和修改位字段
    ps.flag1 = 1;       // 设置标志位1
    ps.count = 7;       // 设置计数器为7（在4位范围内）
    ps.flag2 = 0;       // 清除标志位2
    ps.value = 255 * 256 + 128; // 设置一个16位的值（例如，255*256+128 = 65536 + 128 = 65408）

    // 打印结构体变量的值
    printf("flag1: %u\n", ps.flag1);
    printf("count: %u\n", ps.count);
    printf("flag2: %u\n", ps.flag2);
    printf("value: %u\n", ps.value);

    // 位级操作示例：将value的第8位设置为1（即2的8次方，即256）
    ps.value |= (1 << 8);
    printf("After setting 8th bit in value: %u\n", ps.value);

    // 跨平台注意事项：可能在不同平台上表现不同
    // 例如，位字段的内存布局和访问方式可能不同
    // 因此，在跨平台开发中应谨慎使用位字段，或进行充分的测试


    // 假设我们要在另一个平台上重新编译和运行此代码
    // 可能需要重新考虑结构体的定义和位字段的布局

    return 0;
}

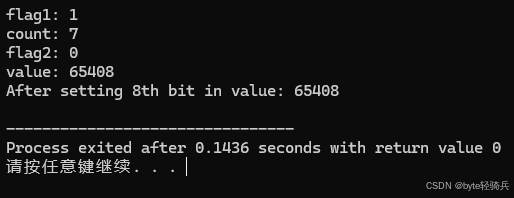

运行结果：

• 对齐与填充：使用#pragma pack指令尝试控制结构体的对齐，但请注意这是编译器特定的。在某些编译器上，这个指令可能不起作用，或者其行为可能有所不同。
• 类型限制：在示例中，位字段使用了无符号整型（unsigned int）进行定义。这是为了节省空间，并避免使用其他类型（如浮点型）可能导致的编译错误或未定义行为。
• 位级操作：示例中展示了如何使用位运算（如|=运算符）来直接操作位字段中的特定位。这种操作方式在需要频繁进行位运算的场景中非常高效。

三、应用场景

位字段允许在结构体中定义其成员所占用的位数，而不是使用整个字节或更大的内存空间。这种特性使得位字段在多种应用场景中非常有用。

1. 节省存储空间

位字段的主要优势在于能够显著节省存储空间。当需要存储的数据量非常小，如只有几个位时，使用位字段可以避免浪费整个字节或更大的内存空间。这在处理大量小数据项或嵌入式系统中特别有用。例如，在嵌入式系统中，硬件寄存器的状态和控制信号通常只需要几个位来表示，使用位字段可以高效地存储和访问这些寄存器。

2.硬件接口与通信

在嵌入式系统编程中，经常需要与硬件寄存器进行通信。这些寄存器通常是位字段，通过定义位字段来表示这些寄存器，可以方便地进行读取和写入操作。位字段使得程序员能够直接访问和修改硬件寄存器的特定位，从而简化了与硬件的交互过程。

3. 状态管理与标志位

位字段非常适合用于存储和管理状态标志或开关信息。例如，一个程序可能使用多个布尔值来跟踪不同的条件或状态，这些布尔值可以使用位字段来存储。通过位字段，可以方便地设置、清除、检查和修改这些状态标志，而无需占用大量的内存空间。

4. 数据打包与传输

在网络编程或文件存储中，位字段可以用于打包数据，以便在网络上传输或存储在文件中时减少所需的空间。通过将多个小数据项打包到一个位字段中，可以显著减少数据的传输量或存储量，从而提高效率。

5. 位掩码与标志集合

位字段非常适合表示掩码或标志集合。这些标志可以打开或关闭以执行各种操作。通过使用位字段和位操作符（如位与、位或、位异或等），可以方便地创建和修改位掩码，从而实现对特定位的开启或关闭。

6. 数据压缩

在需要节省存储空间的应用中，位字段可以用于数据压缩。通过将多个数据项压缩到一个位字段中，可以减少数据的存储空间，并在需要时再进行解压缩。这种技术特别适用于存储大量小数据项或需要高效传输数据的场景。

7. 位级别操作

位字段允许执行位级别的操作，如位移、位与、位或和位异或等。这些操作在处理二进制数据或进行低级别编程时非常有用。通过使用位字段，可以方便地执行这些操作而无需手动进行位掩码计算和位逻辑运算。

在使用位字段时也需要注意跨平台差异、对齐与填充问题以及访问与修改限制等。通过合理利用位字段的特性，可以显著提高程序的内存效率和编程效率。

四、位段的限制和注意事项

使用位字段（bit-fields）在C语言中是一种有效的节省内存空间和提高程序执行效率的方法，但同时也存在一些需要注意的事项。

4.1. 位字段的声明

• 位字段通常使用结构体（struct）来定义，结构体中的每个成员都被声明为特定的位数。
• 位字段的声明语法为：<位字段的数据类型> <位字段的名称> : <位字段所占位数>;。
• 位字段的数据类型可以是int、unsigned int、signed int、char或C99及之后版本中的_Bool类型。

4.2. 内存分配与布局

• 位字段的内存分配是根据编译器的实现规则来确定的，因此不同的编译器可能会产生不同的内存布局。
• 位字段的起始位置默认是在当前字节的起始位置上，如果前面的成员已经占用了一部分字节，那么位字段从下一个可用的位位置开始。
• 如果位字段的宽度大于可用的位数，将会跨越到下一个字节。
• 相邻的位字段如果宽度之和小于等于可用的位数，它们可能会被存储在同一个字节中。

4.3. 位字段的访问与修改

• 位字段通过结构体成员访问操作符（.）进行访问和修改。
• 由于位字段没有独立的地址，因此不能对位字段使用取地址操作符（&）。

4.4. 位字段的跨平台性

• 位字段的布局和字节序是与具体的编译器和计算机体系结构相关的，因此可能在不同的平台上有差异。
• 注重可移植性的程序应该避免使用位字段，或者在使用时仔细考虑跨平台兼容性问题。

4.5. 位字段的位数限制

• 位字段的位数是有限的，不能超过其数据类型所能表示的位数范围。例如，int类型的位字段不能超过32位（在32位系统上）。
• 如果超出位数范围，可能会导致数据丢失或溢出。

4.6. 位字段的赋值与取值

• 在给位字段赋值时，要确保所赋的值在其位数范围内。例如，如果位字段只有3位，那么赋值的范围应该是0到7。
• 从位字段取值时，也要注意其可能的取值范围，以避免出现意外的结果。

4.7. 编译器差异

• 不同的编译器对位字段的支持和实现可能会有所不同。因此，在使用位字段时，最好参考相关编译器的文档和规范，以确保正确的行为。

4.8. 性能考虑

• 虽然位字段可以节省内存空间并提高执行效率（特别是在需要频繁进行位运算的场景中），但在某些情况下，由于编译器对位字段的特殊处理，可能会导致性能下降。因此，在使用位字段时，需要进行性能测试和评估。

使用位字段时需要谨慎考虑其声明、内存分配、访问与修改、跨平台性、位数限制、赋值与取值以及编译器差异等方面的问题。通过合理的使用和管理位字段，可以充分发挥其在节省内存和提高效率方面的优势。
