上位机如何采集plc数据？

一、上位机采集PLC数据的常见方式

1. 通信协议支持： OPC UA/DA：工业标准协议，通用性强，兼容多数PLC（西门子、三菱、欧姆龙等）。 Modbus TCP/RTU：适用于支持Modbus的PLC及设备。 厂家专用协议：如西门子S7协议、三菱MC协议等。 MQTT/HTTP：用于物联网云端数据交互。
2. 硬件连接方式： 网口通信（Ethernet）：通过交换机或直连。 串口通信（RS232/RS485）：通过串口转USB或串口服务器。 总线模块：如Profibus、CAN等（需专用接口卡）。
3. 软件方案： OPC服务器软件（如KEPServer、Matrikon） + 上位机OPC客户端。 开源库（如python-snap7、libmodbus）自主开发。

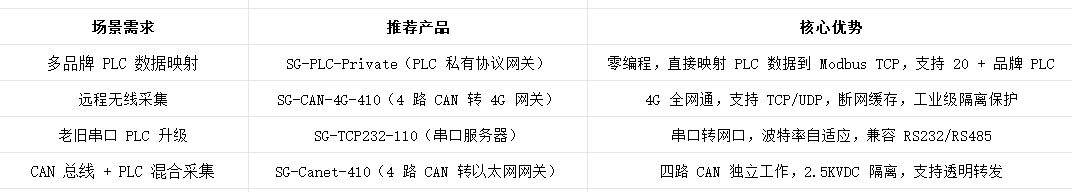

二、产品选型建议

三、主流采集方案

方案 1：组态软件采集（新手首选，零代码）

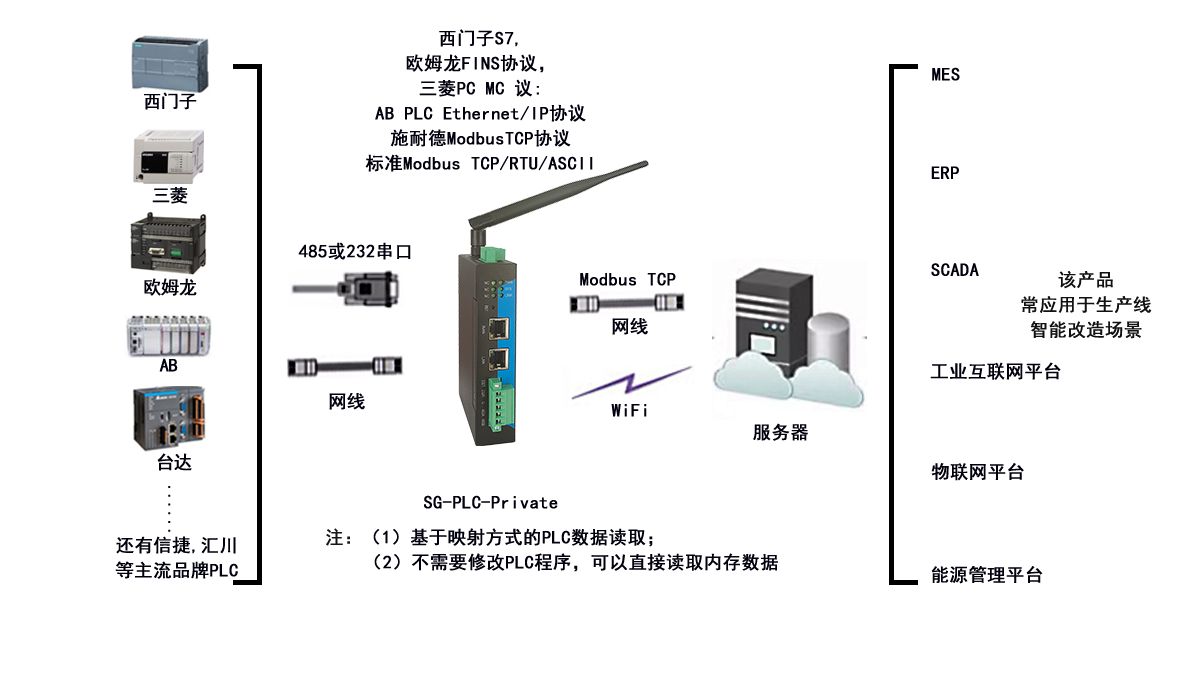

核心设备：三格电子 SG-PLC-Private 网关 + 组态王 / WinCC / 力控

• 硬件连接：PLC → 网关网口 / 串口 → 上位机以太网
• 网关配置： 用配置软件搜索设备（默认 IP：192.168.1.37） 选择 PLC 品牌与协议，填入 IP / 站号 映射 PLC 寄存器到 Modbus 地址（如 DB1.DBW0→40001）
• 上位机操作： 添加 Modbus TCP 驱动，连接网关 IP 绑定变量，生成监控画面（仪表盘 / 趋势图） 运行工程，自动循环采集
• 优势：支持数据过滤、边缘计算、MQTT 上传至云平台

方案 2：OPC 标准化采集（复杂组网首选）

核心设备：三格电子 SG-PLC-Private 网关 + KEPServerEX

• OPC 服务器配置： 安装 KEPServer，添加三格 Modbus 驱动
• 连接网关，导入映射的 PLC 变量表
• 上位机连接： 组态软件 / 自定义程序通过 OPC UA/DA 连接服务器 订阅变量，实现跨品牌 PLC 统一采集
• 优势：网关自动维护通信，上位机无需适配不同 PLC 协议

‍四、远程无线采集（户外 / 跨厂区）

核心产品：SG-CAN-4G-410（4 路 CAN 转 4G 网关）

• 硬件连接：PLC（以太网 / 串口）→ 网关 LAN 口 → 插入物联卡
• 网关配置： 设置 4G APN 参数（移动 / 联通 / 电信通用） 选择 TCP Client 模式，填写上位机公网 IP / 端口 启用断网缓存（最大支持 10 万条数据）
• 上位机接收： 部署 TCP 服务器程序，监听指定端口 实时接收网关转发的 PLC 数据，支持远程控制指令下发
• 典型场景：工程机械、新能源设备、户外基站监控

五、优势

• 零编程适配：SG-PLC-Private 网关无需修改 PLC 程序，直接读取内存数据
• 工业级可靠性：-40℃~85℃宽温，2.5KVDC 电气隔离，抗电磁干扰
• 灵活扩展：支持固件远程升级，配置自动保存，断电不丢失
• 多协议兼容：覆盖 S7、MC、Fins、Modbus 等 20 + 工业协议
