无线传输技术实现设备温度的实时监测原理

1. 概述

电力系统无线测温系统用于实时监测电力设备（如变压器、开关柜、电缆接头等）的温度，预防过热故障，确保电力系统安全稳定运行。该系统通过无线传输技术，减少布线复杂度，适用于高压、高电磁干扰环境。

2. 系统组成

1. 温度传感器节点：
   • 负责采集电力设备温度数据。
   • 包括温度传感器、微控制器、无线通信模块和电源模块。
2. 无线通信网络：
   • 负责将温度数据从传感器节点传输至监控中心。
   • 常用技术：Zigbee、LoRa、NB-IoT、Wi-Fi等。
3. 数据接收与处理单元：
   • 接收无线传输的数据，进行存储、分析和显示。
   • 通常包括网关、服务器和监控软件。
4. 电源管理模块：
   • 为传感器节点供电，支持电池、能量采集（如太阳能）或CT取电。
5. 监控平台：
   • 提供实时数据显示、历史数据查询、报警功能等。

3. 关键组件选择

1. 温度传感器：
   • 选择高精度、耐高温的传感器，如PT100、DS18B20或红外测温模块。
   • 需适应电力设备的高温环境。
2. 微控制器（MCU）：
   • 选择低功耗、高性能的MCU，如STM32、ESP32。
3. 无线通信模块：
   • Zigbee：适合短距离、多节点网络，如CC2530。
   • LoRa：适合远距离、低功耗传输，如SX1276。
   • NB-IoT：适合广域网覆盖，支持蜂窝网络。
   • Wi-Fi：适合高数据传输场景，如ESP8266。

无线测温系统介绍

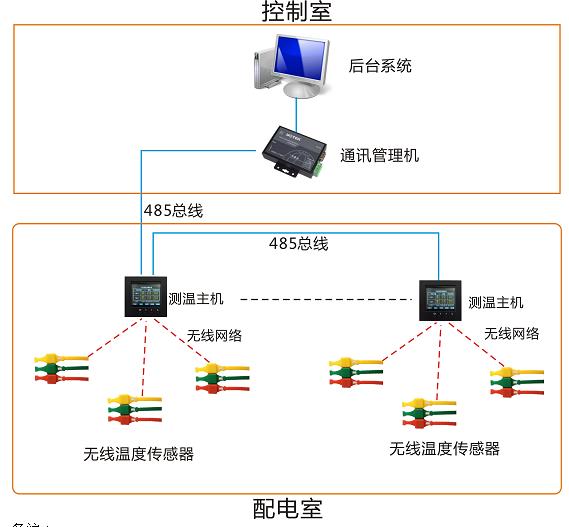

系统结构图

整个测温系统由无线温度传感器、现场监控主机、后台监控系统三大部分组成。

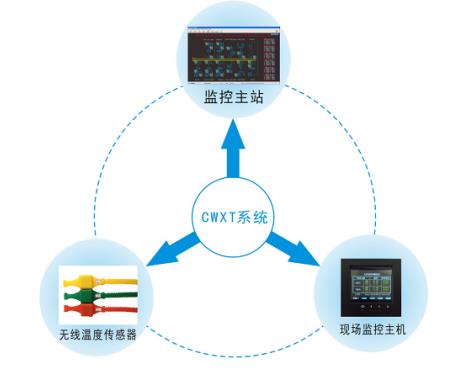

系统拓扑图

1. 电源模块：
   • 电池供电：选择长寿命锂电池。
   • 能量采集：如太阳能板或CT取电技术。
   • 电源管理芯片：如TPS63020。

4. 系统设计

1. 传感器节点设计：
   • 温度传感器通过I2C或SPI接口与MCU通信。
   • MCU处理数据并通过无线模块发送。
   • 采用低功耗设计，支持睡眠模式以延长电池寿命。
2. 无线通信网络设计：
   • 根据应用场景选择合适的无线技术。
   • 设计多跳网络或星型网络，确保数据可靠传输。
3. 数据接收与处理：
   • 网关接收数据并上传至服务器。
   • 服务器进行数据存储、分析和可视化。
4. 监控平台设计：
   • 开发Web或移动端应用，实时显示温度数据。
   • 设置温度阈值，实现超温报警。

5. 软件设计

1. 传感器节点软件：
   • 温度数据采集与处理。
   • 无线数据传输协议实现。
2. 网关软件：
   • 数据接收与转发。
   • 协议转换（如MQTT、HTTP）。

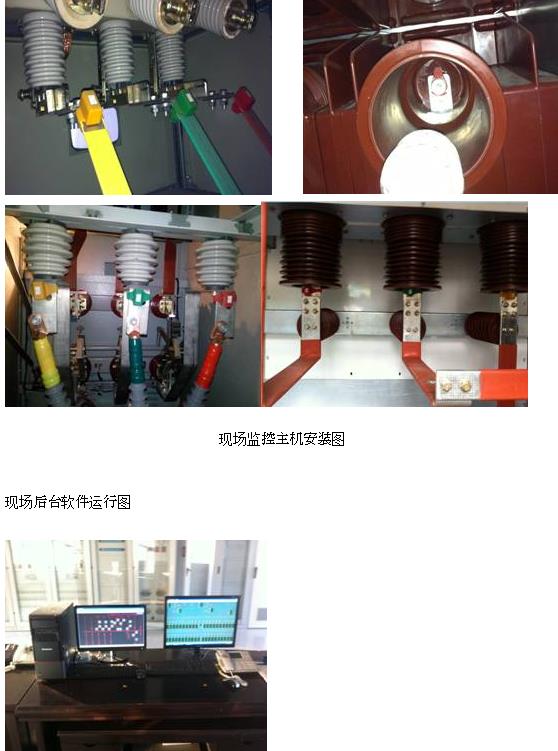

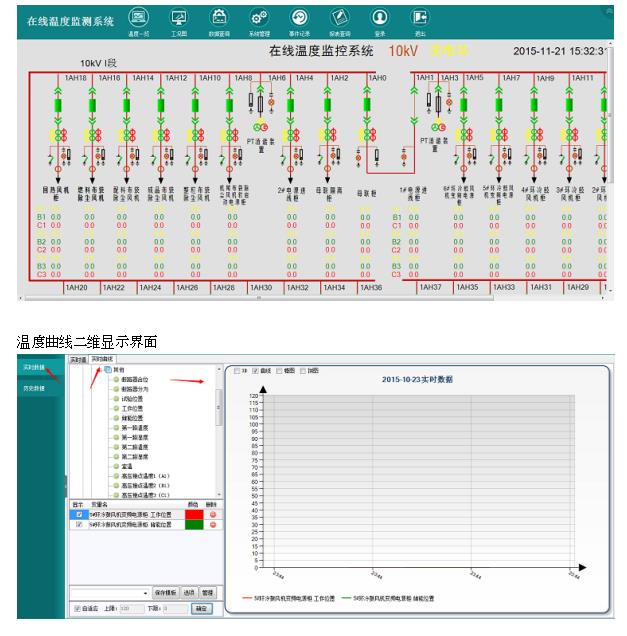

3. 监控平台软件：



   实时数据显示与历史数据查询。

   • 报警功能与报表生成。

6. 系统优势

1. 无线传输：减少布线，安装灵活。
2. 实时监测：及时发现设备过热问题。
3. 高可靠性：适应高压、高电磁干扰环境。
4. 低功耗设计：延长传感器节点寿命。
5. 可扩展性：支持多节点、多区域监测。

7. 应用场景

1. 变电站：监测变压器、开关柜温度。
2. 配电室：监测电缆接头、母线温度。
3. 输电线路：监测导线连接点温度。
4. 发电厂：监测发电机、锅炉等设备温度。

8. 挑战与解决方案

1. 电磁干扰：
   • 采用屏蔽设计和抗干扰通信协议。
2. 供电问题：
   • 使用CT取电或能量采集技术。
3. 数据传输稳定性：
   • 优化网络拓扑和通信协议。
4. 高温环境：
   • 选择耐高温元件和材料。

9. 示例方案

1. 传感器节点：
   • 温度传感器：PT100。
   • MCU：STM32。
   • 无线模块：LoRa（SX1276）。
   • 电源：CT取电+锂电池备份。
2. 通信网络：
   • 采用LoRaWAN协议，支持远距离传输。
3. 监控平台：
   • 基于云平台的Web监控系统，支持手机APP查看。

结论

电力系统无线测温系统通过无线传输技术实现设备温度的实时监测，具有安装灵活、可靠性高、低功耗等优点。通过合理设计硬件和软件，可有效提升电力系统的安全性和稳定性。
