【ArcGIS微课1000例】0077：ArcGIS生成经纬网（shp格式）

使用ArcGIS制图的时候，可以很方便的生成经纬网、方里网及参考格网，但是在需要shp格式的经纬网，进一步在南方cass中使用经纬网的时候，就需要单独生成了。

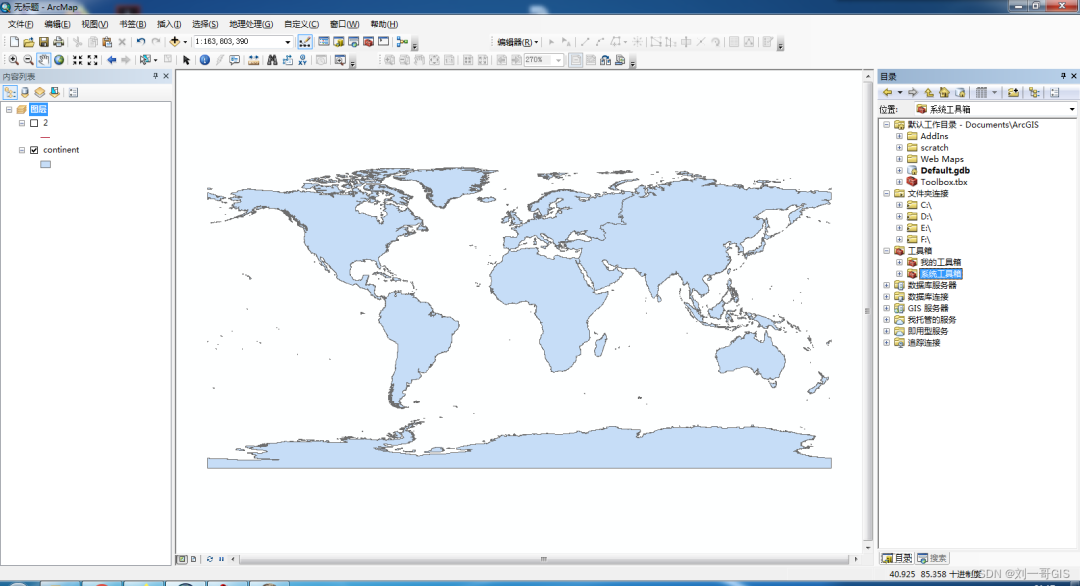

如下图所示为全球大陆矢量数据，我们基于该数据来生成全球指定间距的经纬网数据。


在ArcGIS中，生成经纬网和方里网均使用创建渔网工具。 ArcGIS10.2版本的该工具位于【数据管理工具】→【要素类】→【渔网】，如下所示：


工具介绍：

创建由矩形像元组成的渔网。输出可以是折线或面要素。

• 可通过在模板范围参数中输入要素类或图层，或通过设置“输出坐标系”环境变量，来设置输出的坐标系。
• 除了创建输出渔网外，如果将创建标注点参数设置为 LABELS（选中），则还会在每个渔网单元的中心创建一个包含标注点的新的点要素类。此要素类的名称以 _label 为后缀并与输出要素类相同，且创建于同一位置。
• 几何类型参数用于选择是创建输出折线单元（默认）还是面单元。创建面渔网可能较慢，具体情况取决于行数和列数。
• 单元宽度和单元高度值所用的单位与输出要素类定义的相同。

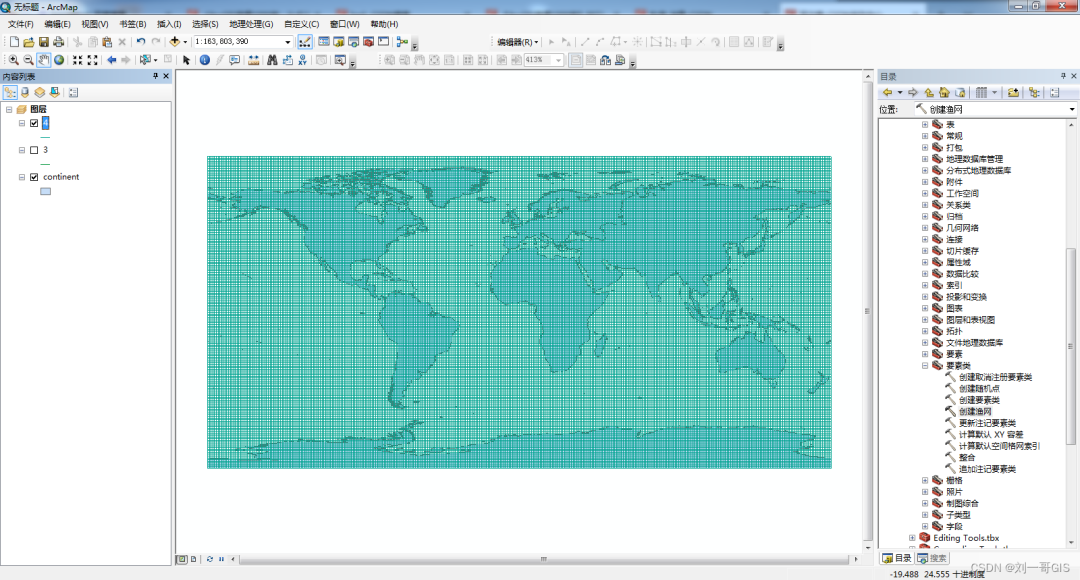

案例一：创建全球经差1°，纬差1°的经纬网

参数设置如下：


参数说明：

\1. 输出要素类：确定一个输出路径及名称 \2. 模板范围：选择与continent相同，选择之后，需要将北至改为90 \3. 行数：180 \4. 列数:360


案例二：创建全球经差10°，纬差3°的经纬网

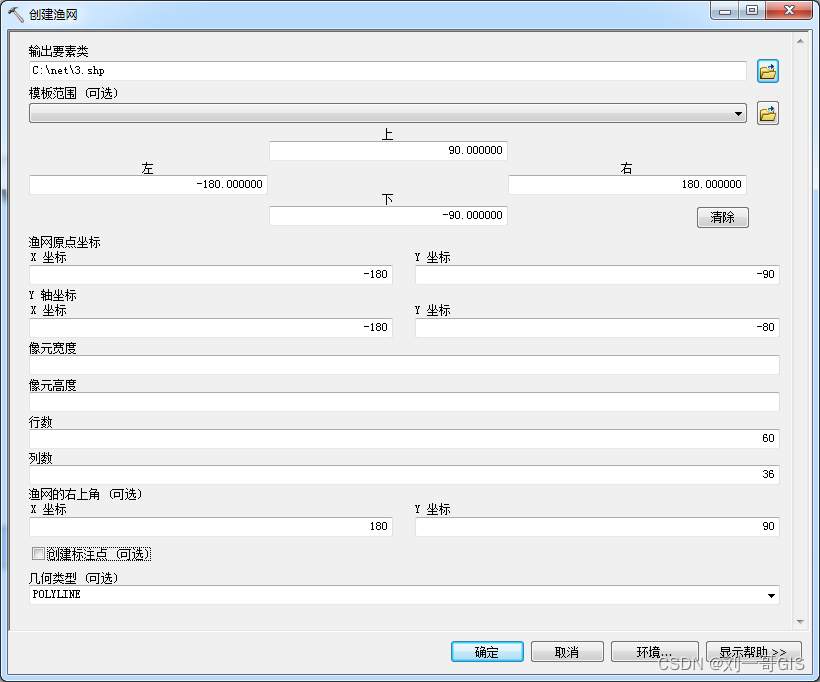

参数如下：

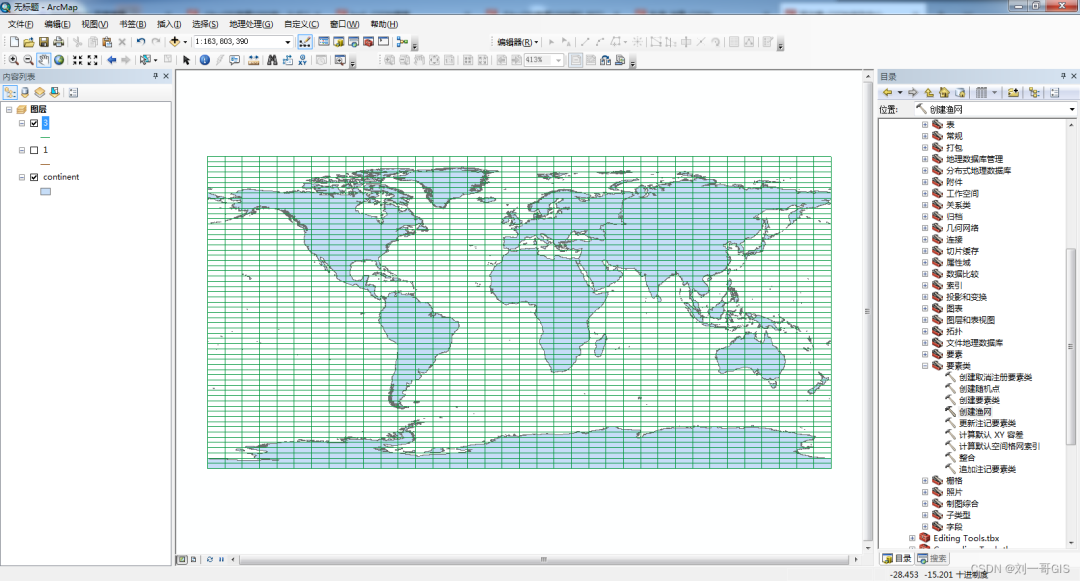

计算结果：

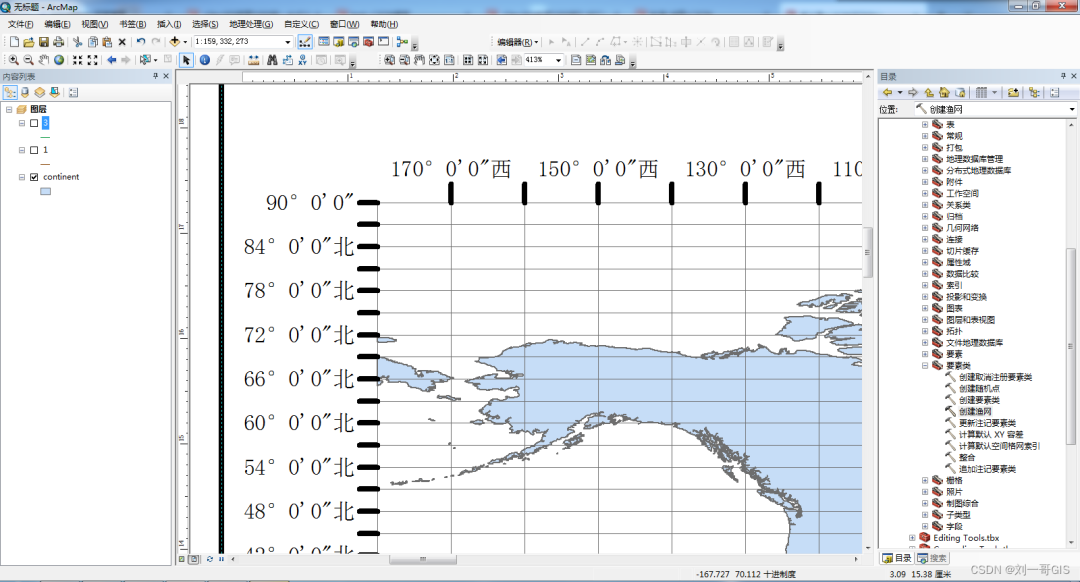

为了验证计算结果的正确性，可以在布局视图中选择数据框，生成一个对应间距的经纬网。

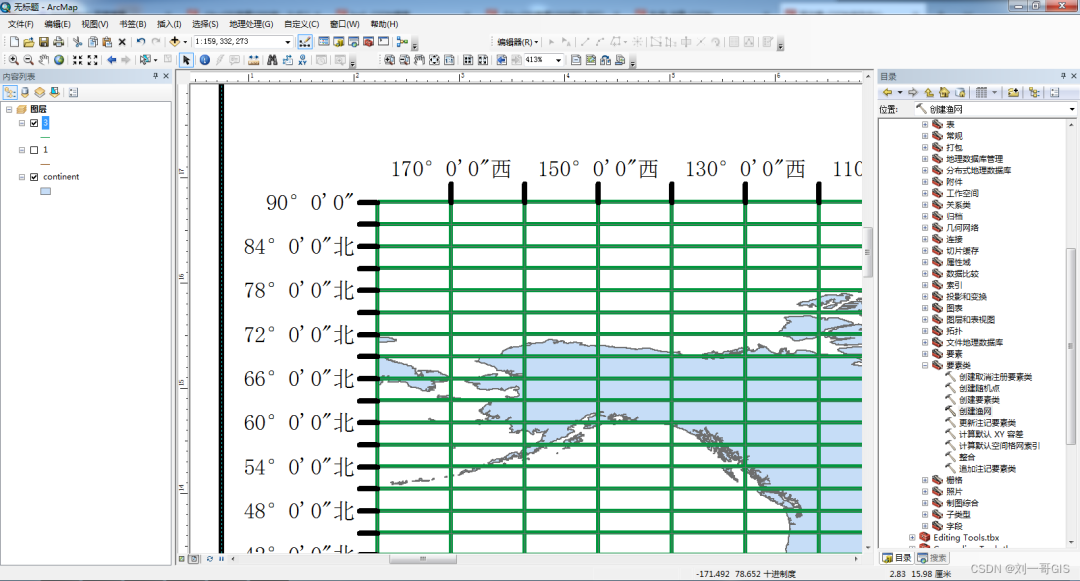

比对效果：
