【ArcGIS微课1000例】0069：用ArcGIS提取一条线的高程值

本文介绍使用ArcGIS软件从DEM数据中提取线要素高程值的方法。首先加载线数据（line.shp）和DEM数据（dem.tif），通过"要素折点转点"工具将线转为折点；然后使用"值提取至点"工具获取各折点对应的高程值；最后可将高程数据导出为文本文件。文中特别提醒需注意折点数量会影响高程点密度，并避免中文路径导致工具失效。该方法为基于折点的离散高程提取方案，为地形分析提供基础数据支持。

【相关阅读】：【GlobalMapper精品教程】060：用dem提取一条线的高程值

一、加载实验数据

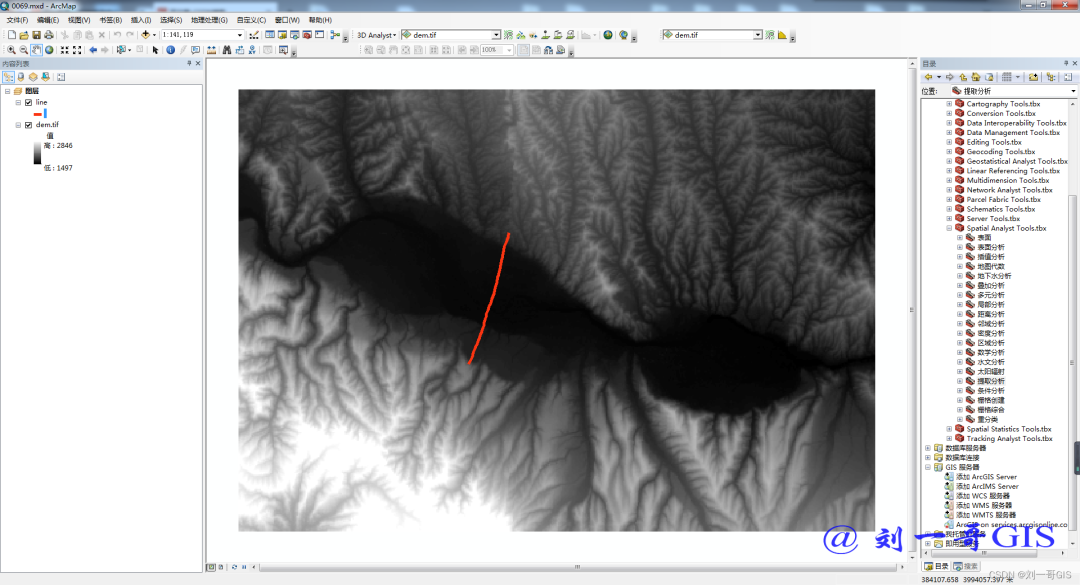

本实验使用的数据有线路数据（line.shp）和数字地形数据（dem.tif），位于配套实验数据包中的0069.rar中，打开ArcMap软件并进行加载，如下图所示：

二、将线转为折点

globalmapper软件可以提取线路经过的所有像元的高程值，而ArcGIS软件需要先将线转为对应的折点，然后提取折点出的像元高程值。

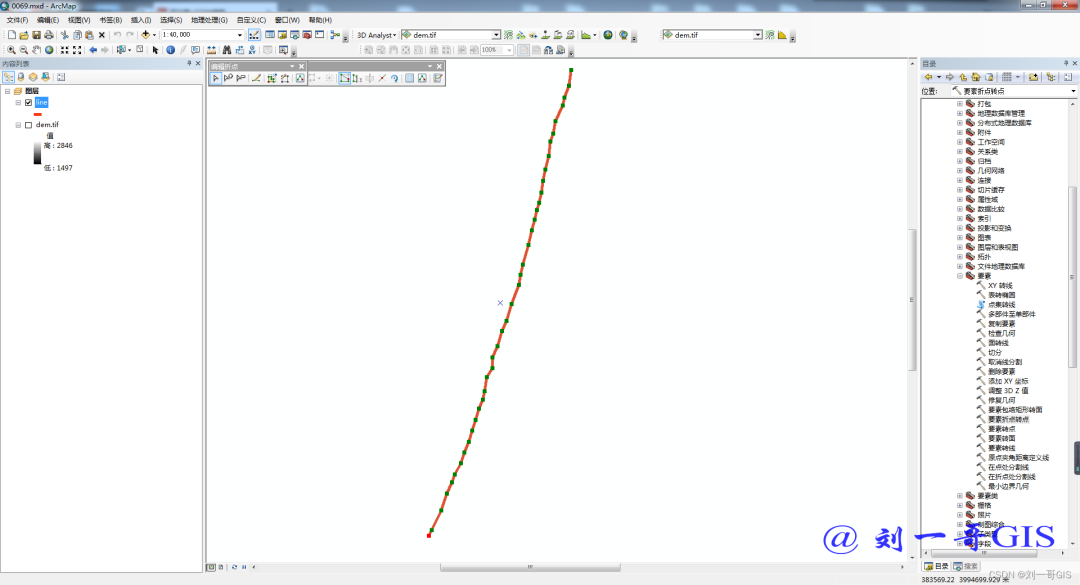

线路对应的折点：

在这里插入图片描述

打开【要素折点转点】工具，如下图：

在这里插入图片描述

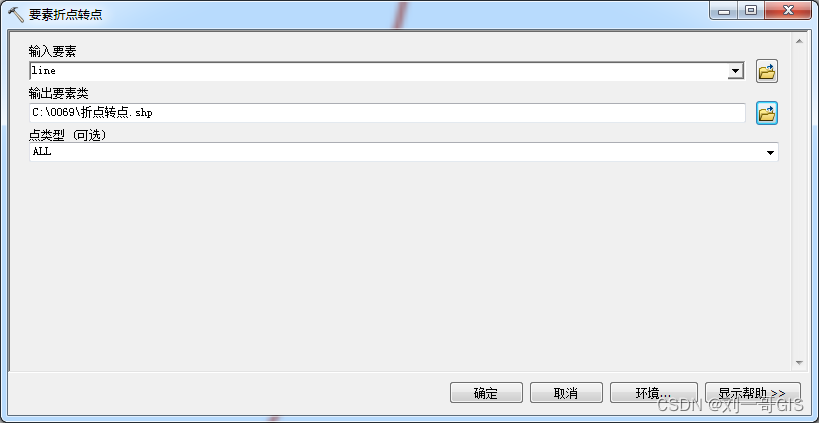

参数设置如下，点击确定。

在这里插入图片描述

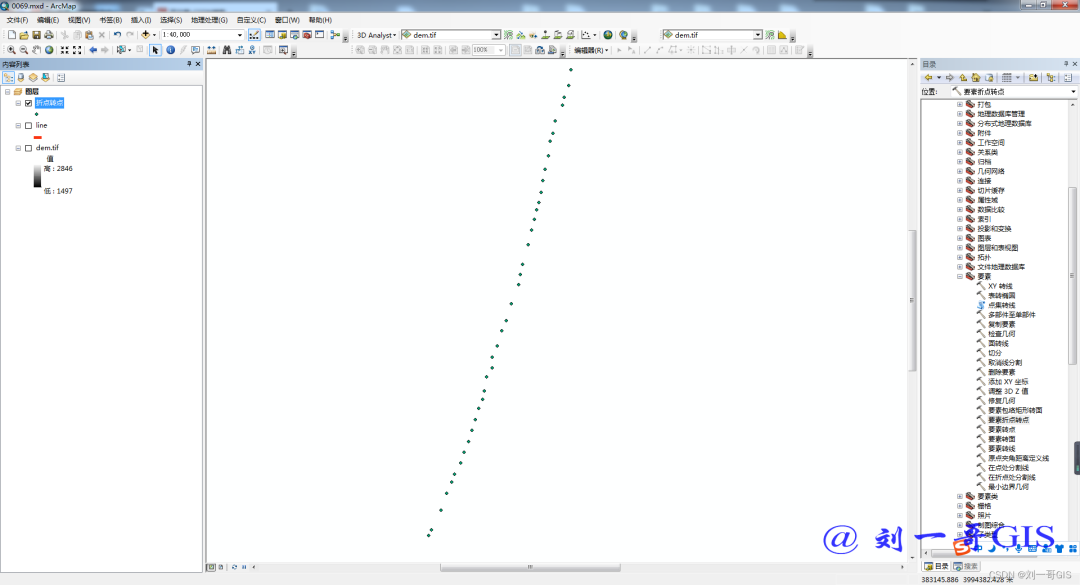

折点转换完成。

在这里插入图片描述

三、提取折点高程值

折点转换完成之后，就可以提取折点对应的高程值了。打开【值提取至点】工具：

在这里插入图片描述

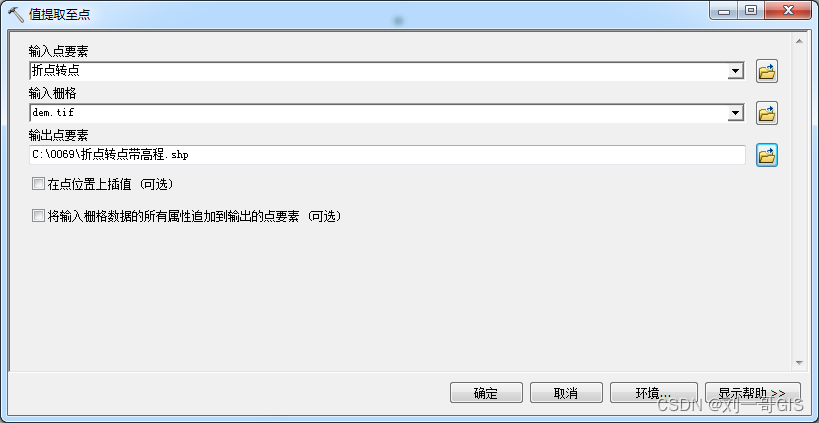

参数设置如下，点击确定。

在这里插入图片描述

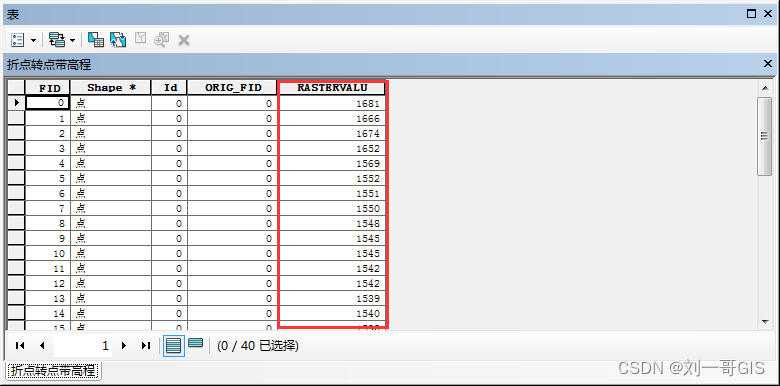

运行工具后，打开生成的矢量数据属性表，可以看到高程值了！

在这里插入图片描述

四、导出高程值

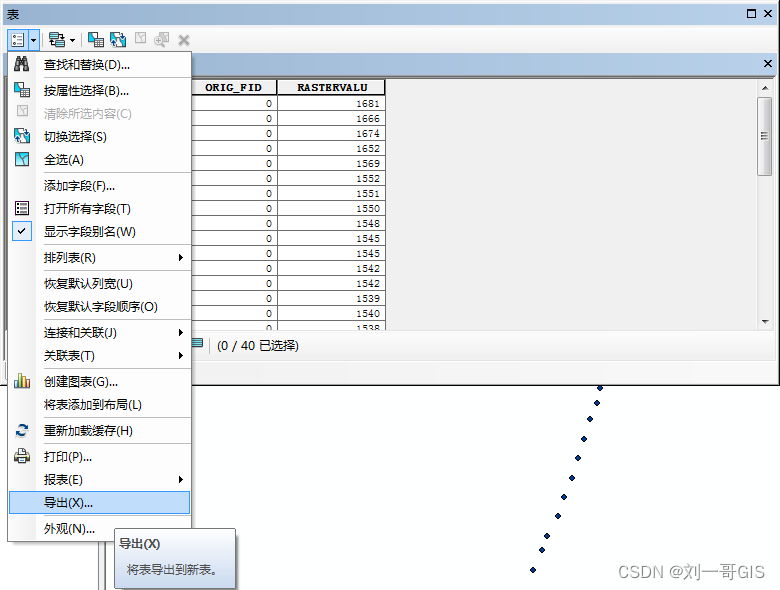

后续使用可以将其导出为文本文件。

在这里插入图片描述

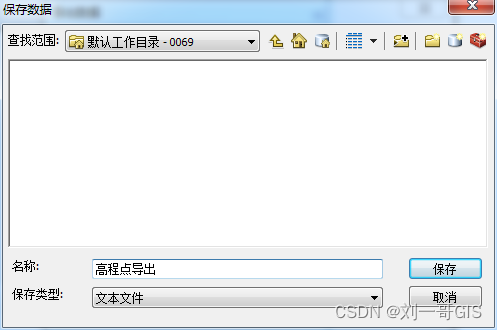

指定位置及名称，点击确定。

在这里插入图片描述

五、注意事项

1. 折点的数量决定了高程点的数量；
2. 使用值提取至点工具时，注意中文路径的影响。
