LT1021 我还得写写，之前光顾着夸了，忘骂了。。。

在看资料的时候，发现：

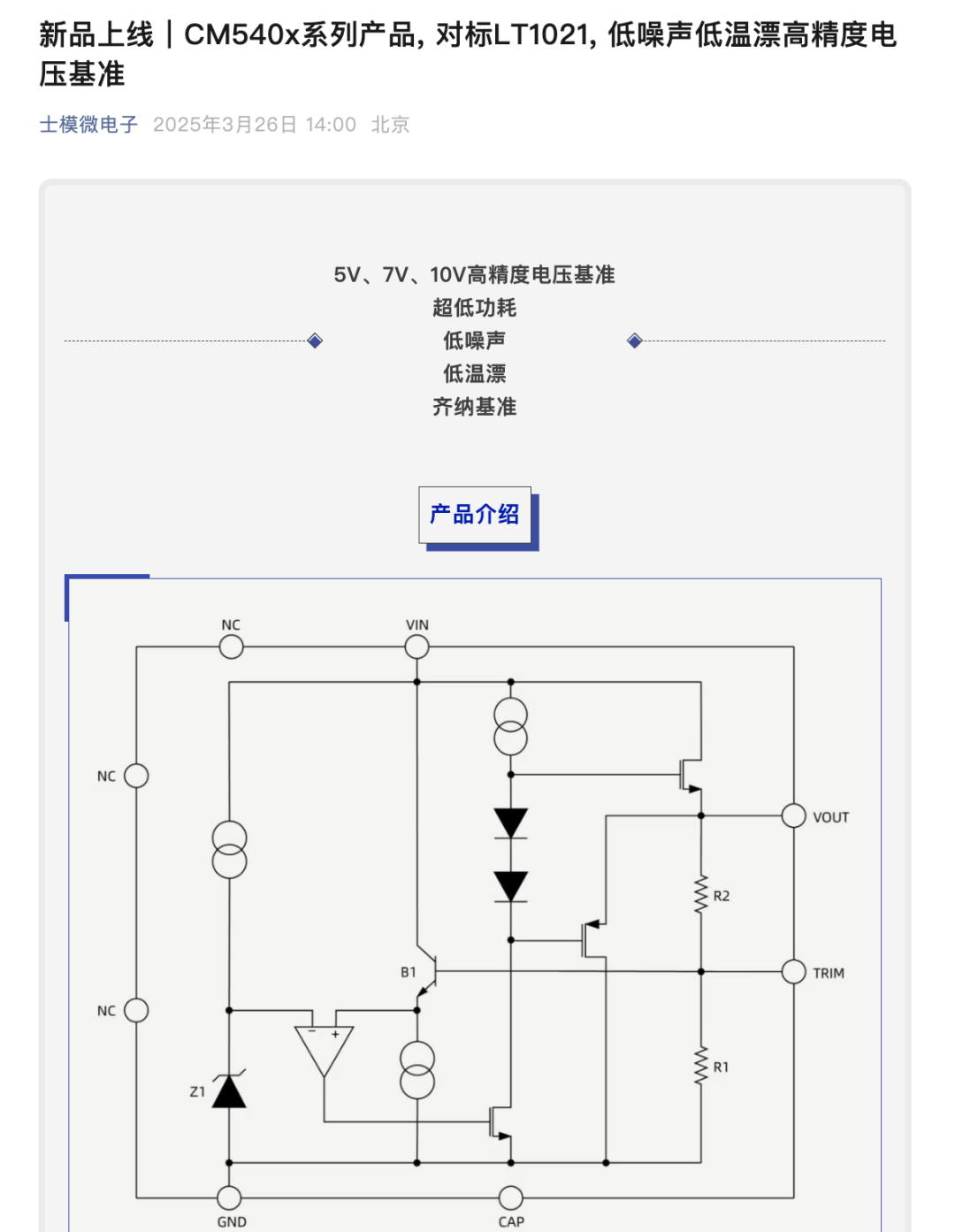

这是真的吗？给我搞两个样品看看

算了，不知道了。

LT1021 是串联型

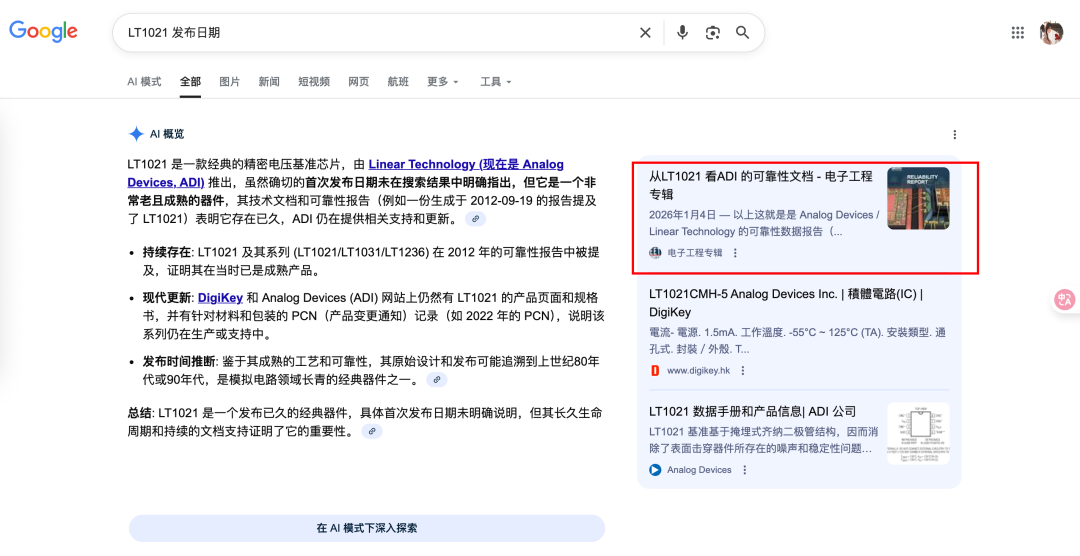

我想知道它什么时候发布的，发现我的文章权重还挺高：

没想到我的文章权重这么高

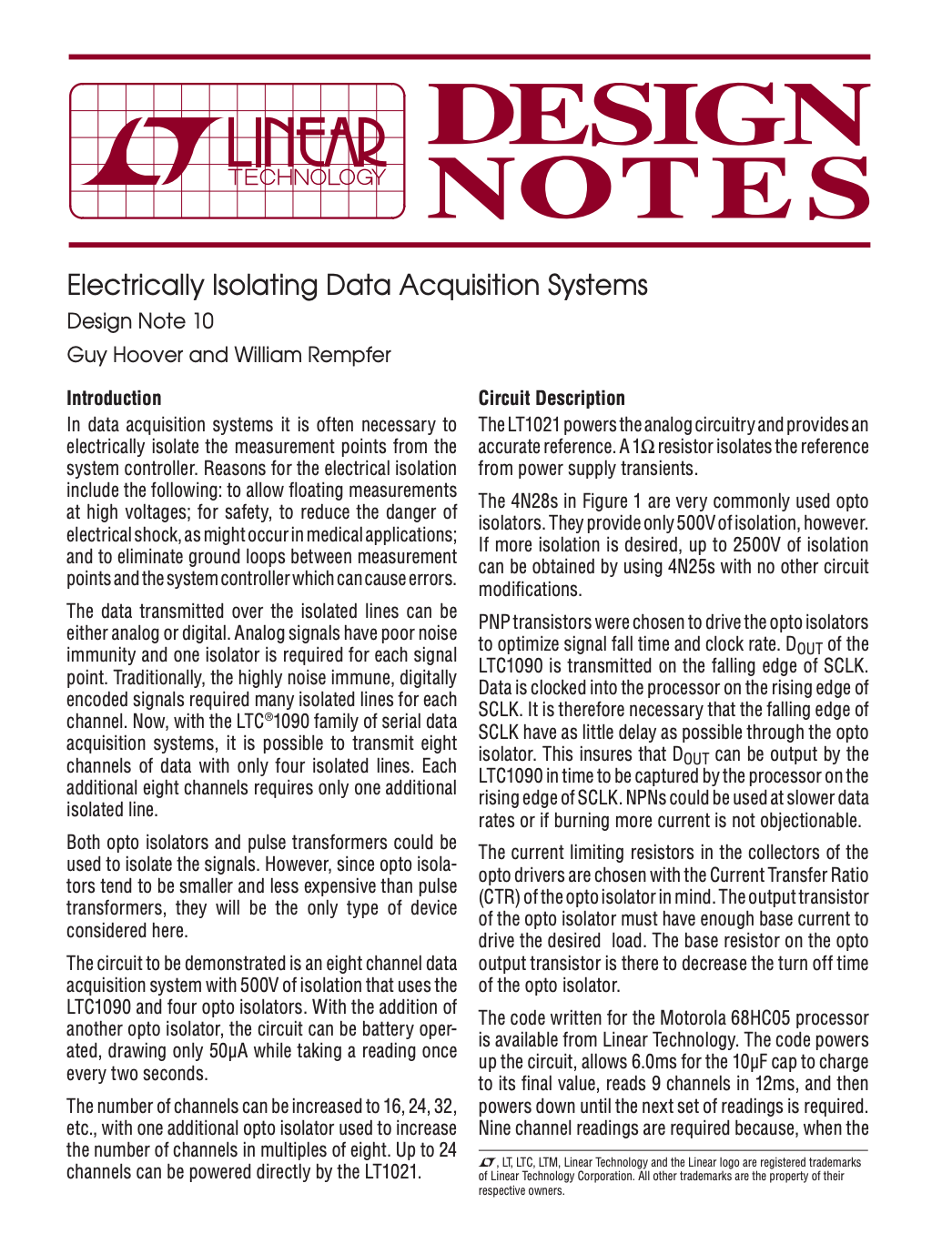

1984 的这个文章就有 1021 了，也就是说会比这个日期更老

从精密测量/低噪声系统工程的角度，系统性地总结 LT1021 的主要缺点与使用代价。结论先给出：

LT1021 很“稳”，但不“现代”——它在噪声、功耗、体积、集成度、温度适应性上，都要为那份长期稳定性付出明显代价。

低频噪声并不低（这是最关键的缺点）

LT1021 的 0.1–10 Hz 低频噪声在同类精密基准中偏高（µVpp 级，典型为几 µVpp，随版本不同）。

在这些场景中，它会成为系统噪声瓶颈：超低频测量（<10 Hz），高分辨率 ADC（≥24 bit）在低速模式下；或者Allan deviation / 漂移分析，往往必须加外部 RC 滤波或缓冲运放，否则参考噪声会直接决定 ENOB 下限。

在新一代基准（如超低噪声 CMOS）在 0.1–10 Hz 往往能做到 <1 µVpp，明显优于 LT1021；LT1021 的优势在于“稳”，不是“静”。

功耗偏高，不适合低功耗系统

LT1021 是 埋藏齐纳（buried zener）架构，需要持续的齐纳偏置电流 + 模拟环路电流；这个静态电流通常在 毫安级；不能像现代基准那样做到几十微安甚至更低。

不适合电池供电；也不适合热噪声极其敏感的系统（功耗 → 自热 → 热梯度 → 漂移）；在高精度系统中，还得为它的热管理额外设计

输出驱动能力有限，几乎必须外接缓冲

数据手册允许一定输出电流（source/sink 几 mA 量级）；一旦：负载电流变化，负载有高频电流脉动（ADC 参考采样瞬态）就会导致基准噪声与瞬态误差会显著上升。

应用好多啊

修调（trim）本身会引入新问题

LT1021 的 trim 引脚不是理想的“无噪声调整端”；所以trim 网络会引入：电阻热噪声，接触噪声（电位器）温度系数不匹配。如果追求极致性能：trim 电位器要换成精密电阻以及trim 节点要做强低通滤波。

对环境与布局非常敏感

必须避免气流，必须做热屏蔽，否则低频噪声显著上升

不适合现代“高频 + 低噪声”系统。因为LT1021 是为低频，高稳定度，长期漂移优化的

聊聊温漂

这个参数乍一看有些弱，但也有意思：

首先LT1021 的温漂不是一个值，而是按等级、按输出电压、按温区分档的。核心结论给出：

LT1021 的温漂在“非加热基准”里是非常优秀的，尤其是 B 级；但它并不是零漂，也不是温度线性到可以忽略。

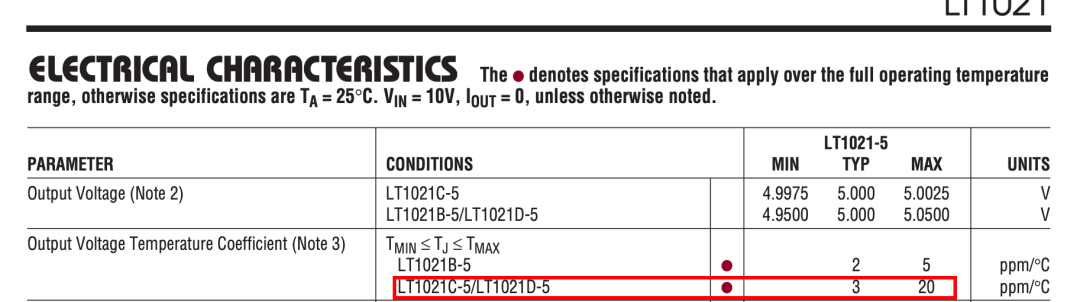

常见等级（典型理解）

（不同电压版本略有差异，下面是工程上通用的量级）

这就是为什么真正追求稳定性的人只选 B 级，C/D 级更多是“成本/可得性妥协”。（我肯定 C 和 D，我什么档次用那么好的）

这个 ppm/°C 是怎么定义的？

LT1021 数据手册里对 TC 的定义是工程型定义，不是数学定义：在给定温区内（如 −40 → +85 °C），测量输出电压的最大偏移，用最大偏移除以温度跨度，得到“等效 ppm/°C”

也就是说：

TC 是一个“包络斜率”，不是某一点的瞬时斜率

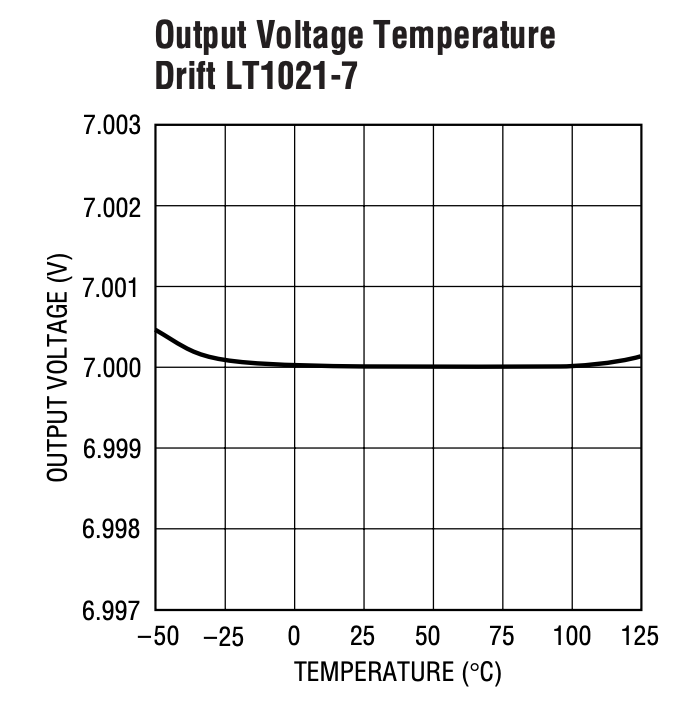

所以实际 V–T 曲线不是完美直线，通常呈现 轻微弯曲（parabolic / S 形）

如果只在 25°C 校准一次：TC 就是决定“温度跑多远还不需要再校准”

把温漂换算成“真实电压误差”

这是系统里真正关心的。

换算公式

举例（10 V 版本，B 级）

TC = 2 ppm/°C

温度变化 ΔT = 30 °C

600 µV 已经是：

16-bit 满量程的 ~40 LSB，放在24-bit ADC 里是“巨大漂移”

所以要明确一点：

LT1021 的温漂“在基准里很好”，但“在高分辨率系统里仍然显著”

温漂 vs 长期稳定性：这是 LT1021 的真正强项

很多人会把“温漂小”和“长期稳定”混在一起，但 LT1021 的真正优势在于：

长期稳定性（aging）

典型 几十 ppm / 1000 小时，年级别变化非常缓慢，几乎没有“跳变”。如果系统：工作温度相对稳定或者有温度测量 + 数字补偿；那么 LT1021 可以做到：多年不重新校准，输出缓慢、可预测地漂移。这正是它在：校准源，高端 DMM，实验室标准模块里仍然被使用的原因。

温漂为什么能做到这个水平（不靠加热）

关键在于它的埋藏齐纳（buried zener）架构：齐纳结工作在硅内部，远离表面态；温度应力、封装应力对结的影响小。而漂移主要来自：材料本身，长期应力松弛而不是表面缺陷。这就是为什么：它不需要像 LTZ1000 那样加热，却能做到“ppm/°C 级”的温漂。

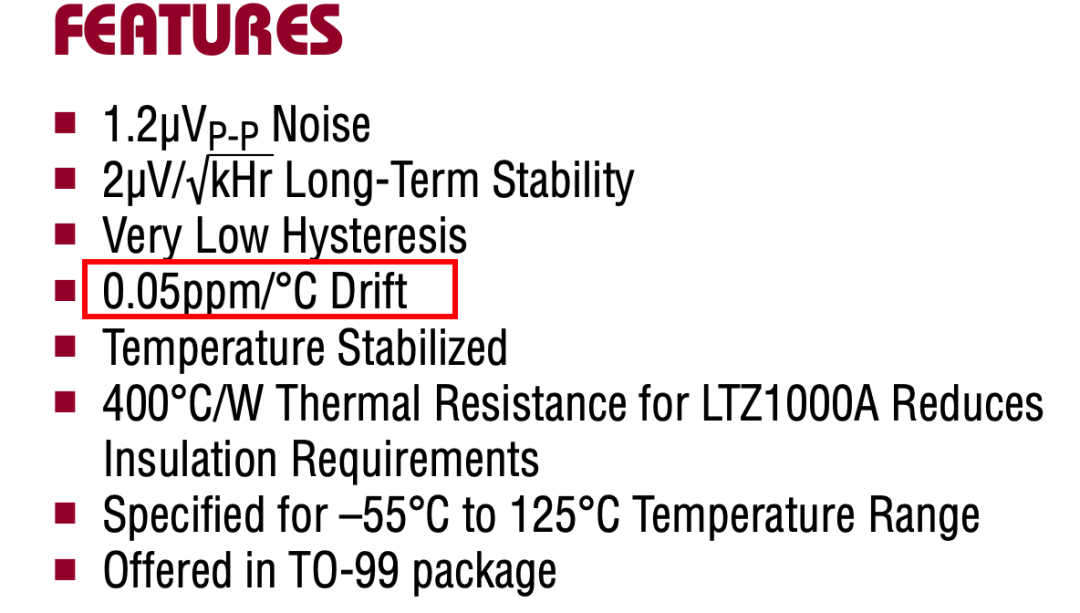

嘻嘻，当我没说，LTZ1000 真厉害

但要注意：trim 会“破坏”温漂

因为trim 网络通常是：外部电阻，电位器，它们的 TC 通常是 10–50 ppm/°C，甚至更高。

trim 后的整体 TC > 芯片本身 TC，特别是 5 V 版本，手册明确提示：trim 电压本身有温度系数，必须按推荐网络，否则 TC 会明显变差。如果追求最低温漂：尽量选 出厂精度高的 B 级，少 trim，或只做一次性激光/固定电阻修调，trim 节点加低通滤波，降低噪声与热调制。

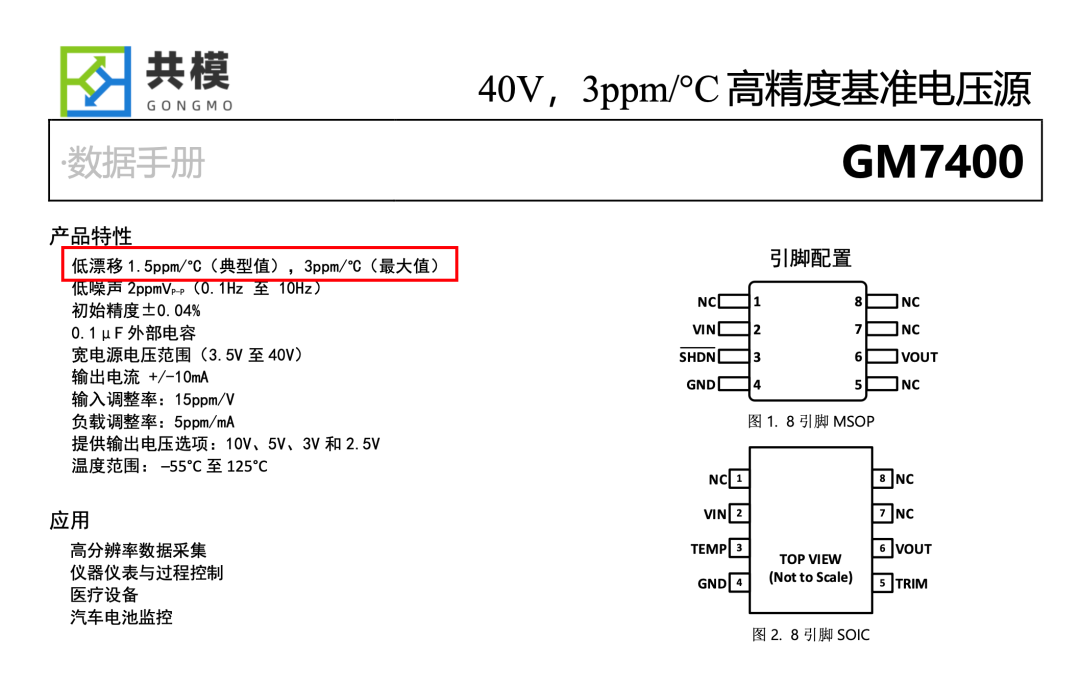

看看共模的

LT1021 正好卡在“无需加热，但稳定性足够好”的这个区域

LT1021 的温漂在“非加热精密基准”里是第一梯队，但它仍然是 ppm/°C 级器件，不是零漂。 适合：温度相对稳定或能做温度补偿且重视多年稳定性的系统； 不适合：宽温区无补偿，追求亚 ppm/°C，或实时极限精度的系统。

后记

后记会有一个自己的基准源出来，是 使用 CD 级别来数字校准的小系统，敬请期待。
