MPS论坛问题：DCDC升降压电路的自动切换原理

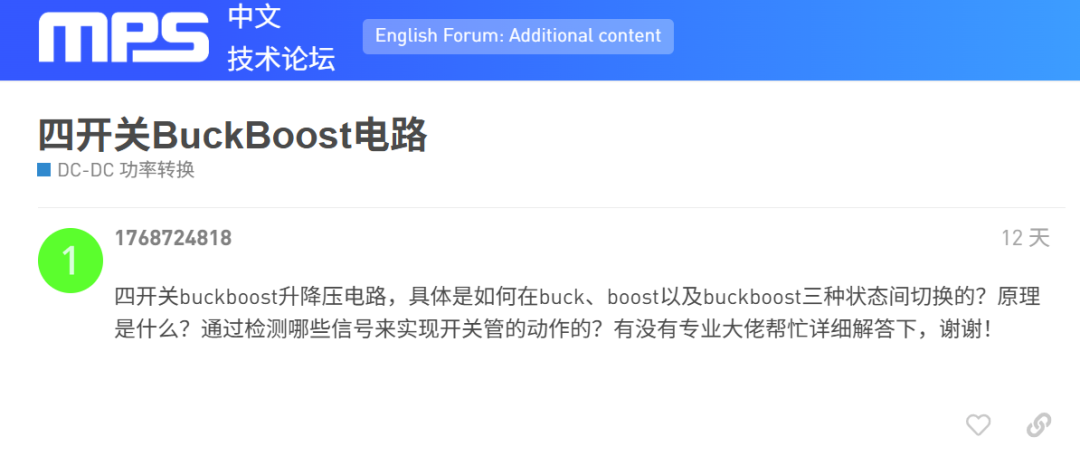

MPS有个问题：

简单来说就是状态如何切换

和FAE哥哥说的差不多，那这说明是不是我也能干FAE去

开个玩笑，我们还是要理性的回答这个问题。

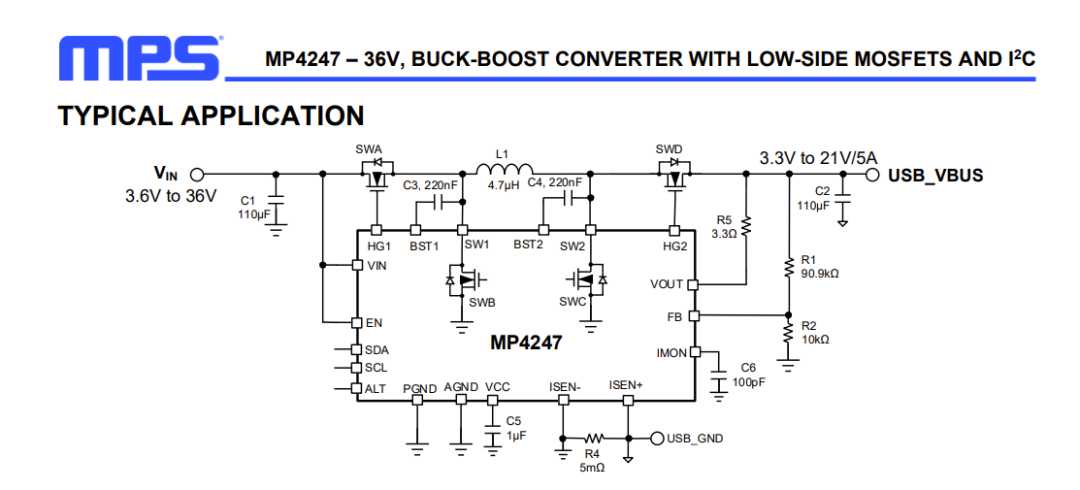

首先脱离具体的芯片说是不对的，老哥给的是这颗

首先脱离具体的芯片说是不对的，老哥给的是这颗

阿这，那就先看看这个参数情况再说内部的事情。

100W Buck-Boost 转换器，带 I²C 接口和集成低边 MOSFET，非常适合 USB PD 应用。下面分几个部分详细说明：

基本特性

输入电压范围：3.6V ~ 36V（启动电压），当 VOUT > 3.5V 时支持降至 2.8V。

输出电压范围：1V ~ 24V（部分版本支持到 36V），精度 ±1%。

输出功率：最高可达 100W，输出电流最大 5A。

效率：峰值效率可达 98%。

集成功能：

内置 低边 MOSFET（高边需要外部 MOSFET）。

提供 I²C/PMBus 接口 和 OTP 配置存储。

内置 输出电流监测（IMON） 功能。

可配置开关频率：280kHz / 420kHz / 600kHz。

可选择 强制 PWM (FCCM) 或 自动 PFM/PWM (PSM) 模式。

保护功能：恒流限流（CC）、输出过压保护（OVP）、热关断（TSD）、短路保护。

典型应用场景

USB Type-C / USB Power Delivery（PD）适配器。

USB PD 显示器、扩展坞。

USB PD 车载充电器。

无线充电系统。

其设计明显对标 USB-PD 3.0 PPS 协议，可通过 I²C 配置电压、电流，适合快充设备。

电路结构与工作模式

功率拓扑

单电感 + 四开关架构（SWA, SWB, SWC, SWD）。

支持 Buck（降压）、Boost（升压） 和 Buck-Boost（升降压） 三种工作模式。

模式切换

Buck 模式：当 VIN >> VOUT 时工作，SWA+SWB 开关。

Boost 模式：当 VIN << VOUT 时工作，SWC+SWD 开关。

Buck-Boost 模式：当 VIN ≈ VOUT 时交替混合开关，保证稳定输出。

控制策略

固定频率工作，模式切换平滑。

轻载时可进入 PSM 节能模式，降低开关损耗。

关键性能指标

VCC LDO：内部集成 5V LDO，给驱动和控制电路供电。

软启动（Soft-Start）：避免上电过冲。

电流检测：通过 ISEN+/ISEN- 电阻检测电流，支持恒流控制。

电流限值：

Buck 模式 Valley 电流限制：典型 13A。

Boost 模式 Peak 电流限制：典型 15A。

OVP：输出电压超过 VREF 的 120% 时关断 MOSFET 并放电。

I²C / PMBus 接口

寄存器配置：通过 PMBus 命令配置输出电压、电流限值、线损补偿、频率、slew rate 等。

寄存器示例：

0x01：OPERATION，开/关机控制。

0x21：VOUT_COMMAND，设定输出电压。

0xD1：MFR_CURRENT_LIMIT，设置恒流限值。

0xD2：MFR_CTRL2，线压降补偿。

0xD3：MFR_CTRL3，开关频率、slew rate 等。

监测功能：可通过 I²C 读取 温度、状态字、输出电流 等信息。

PCB 与封装

封装：QFN-20 (3×5mm)。

散热能力：典型热阻 θJA = 39.1°C/W（4层板），需优化散热铜箔和过孔。

MP4247GQV 是一颗高度集成的 升降压 DC-DC 转换器，专门针对 USB PD 快充 场景优化。它支持 宽输入电压、可编程输出电压/电流、I²C 数字控制，同时集成了保护与监测功能。相比传统 buck 或 boost 控制器，它可以无缝覆盖输入电压高于、低于或接近输出电压的情况，设计灵活、外围简洁，非常适合快充适配器和便携式电源应用。

好咧，就这么多，再看看老哥的问题:

好的，这个问题要拆成几个部分来说：MP4247 的四开关 Buck-Boost 拓扑是怎么实现三种工作模式的切换，以及内部是怎么检测信号并决定 MOSFET 的导通顺序。

电路拓扑回顾

看吧

看吧

MP4247 采用的是 单电感 + 四开关 Buck-Boost 拓扑：

SWA / SWB → 用于 Buck（降压） 功能。

SWC / SWD → 用于 Boost（升压） 功能。

电感 L1 在 SW1、SW2 之间。

输出端通过 FB 引脚反馈电压。

电流通过 ISEN+ / ISEN- 电阻检测。

这类拓扑可以覆盖 VIN > VOUT（降压）、VIN < VOUT（升压）、以及 VIN ≈ VOUT（升降压混合）的情况。

模式切换原理

核心在于比较 输入电压 VIN 与输出电压 VOUT 的关系，以及控制器内部的 最小导通/关断时间限制。

(1) Buck 模式 (VIN >> VOUT)

导通器件：SWA（高边）和 SWB（低边）。

关闭器件：SWC 关断，SWD 永久导通（提供电感电流回路）。

判据：当 VIN 足够高于 VOUT 时，单纯用降压即可满足控制需求。

(2) Boost 模式 (VIN << VOUT)

导通器件：SWC（高边）和 SWD（低边）。

关闭器件：SWA 永久导通，SWB 关断。

判据：当 VIN 明显低于 VOUT 时，必须升压才能维持目标电压。

(3) Buck-Boost 模式 (VIN ≈ VOUT)

问题：

如果用 Buck 控制：VIN ≈ VOUT → SWA 的最小关断时间可能不足，导致无法维持能量传递。

如果用 Boost 控制：VIN ≈ VOUT → SWC 的最小导通时间过短，可能过冲。

解决办法：进入 Buck-Boost 模式。

控制器在一个开关周期里 混合执行一部分 Buck 动作 + 一部分 Boost 动作。

典型导通顺序：

1. SWA + SWD
2. SWA + SWC
3. SWA + SWD
4. SWB + SWD

这样保证电感电流既能充放平衡，又能稳定调节输出。

内部检测与控制信号

MP4247 的控制核心是 电压环 + 电流环，信号来自：

电压检测 (FB 引脚)

与内部参考电压 VREF 比较；误差放大器输出 COMP 电压，作为 PWM 比较器的参考。

电流检测 (ISEN+ / ISEN-)

通过电流采样电阻监测电感电流：在 Buck 模式下：执行 Valley Current Limit；在 Boost 模式下：执行 Peak Current Limit，这样既保证过流保护，也为电流模式控制提供信息。

模式判别 (VIN / VOUT 比值)

内部比较 VIN 与 VOUT：

VIN / VOUT > 120% → 切换到 Buck 模式。

VIN / VOUT < 82% → 切换到 Boost 模式。

VIN / VOUT ≈ 100% → 进入 Buck-Boost 混合模式。

PWM 动作逻辑

内部有一个 PWM 比较器，比较 COMP 电压与电流检测电压；当电流上升到 COMP 设定值时，关闭当前高边开关，转入续流或下一个阶段；控制器根据 模式判别逻辑（VIN/VOUT 比值）来决定在这个周期是执行 Buck 型导通序列、Boost 型序列，还是 Buck-Boost 混合序列。

总结

切换依据：核心是 VIN/VOUT 比值，加上 MOSFET 的最小导通/关断时间限制。

动作信号：

电压环：FB vs VREF → 控制输出误差。

电流环：ISEN 检测电感电流 → 控制开关截止点 + 保护。

模式实现：

Buck：只用 SWA+SWB。

Boost：只用 SWC+SWD。

Buck-Boost：混合使用四管，交替导通。

image-20250831090027158

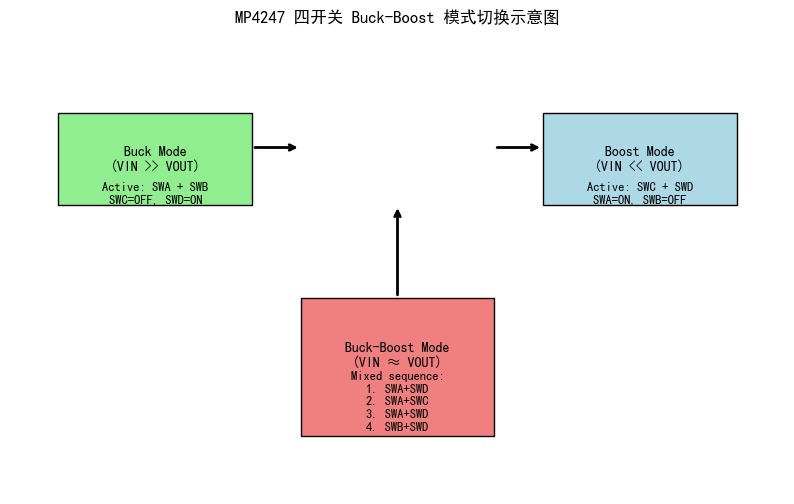

画了一张 MP4247 四开关 Buck-Boost 模式切换示意图：

左边 (绿色块)：Buck 模式（VIN >> VOUT），仅 SWA+SWB 开关，SWC 关断，SWD 导通。

右边 (蓝色块)：Boost 模式（VIN << VOUT），仅 SWC+SWD 开关，SWA 导通，SWB 关断。

下方 (红色块)：Buck-Boost 模式（VIN ≈ VOUT），四管交替导通，顺序为 SWA+SWD → SWA+SWC → SWA+SWD → SWB+SWD。

模式切换逻辑：控制器比较 VIN 与 VOUT 的比值，并结合最小导通/关断时间来决定当前使用哪种模式。

image-20250831090121845

image-20250831090121845

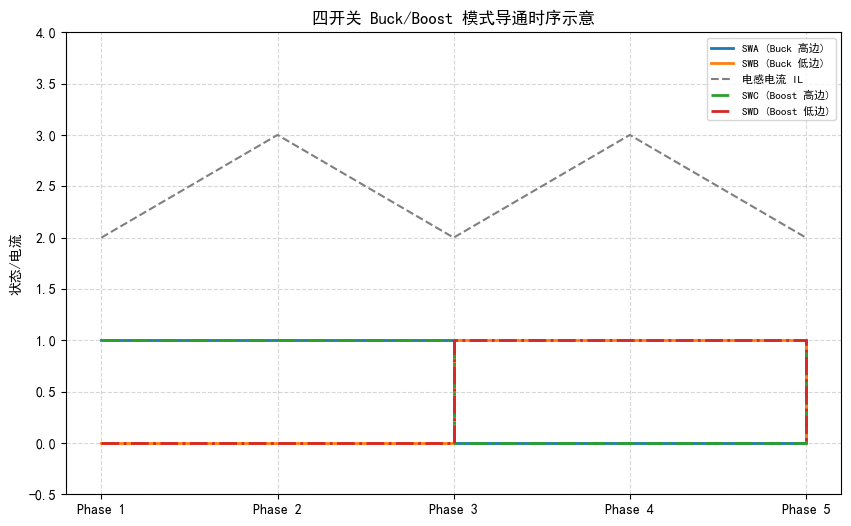

这张图展示了 四开关 Buck/Boost 模式的导通时序波形：

绿色曲线 (SWA / SWB) → 代表 Buck 模式的高边和低边 MOSFET 开关动作。

蓝色曲线 (SWC / SWD) → 代表 Boost 模式的高边和低边 MOSFET 开关动作。

灰色虚线 → 电感电流 IL，随着开关周期呈锯齿波变化。

可以看出：

在 Buck 模式 下，SWA 导通时电感充能，SWB 导通时电感放能。

在 Boost 模式 下，SWC 导通时电感充能，SWD 导通时电感放能。

而 Buck-Boost 模式 会混合这两组动作（顺序交替），电感电流波形仍保持连续。
