RS485集线器：一主两从与两主一从的区别

在工业自动化、楼宇自控、安防系统等领域，RS485总线凭借其传输距离远、抗干扰能力强、成本低廉等优势，成为主流的串行通信标准之一。然而，标准的RS485总线通常只支持总线型拓扑，在构建复杂网络时，常常会遇到布线困难、节点数量受限、信号衰减等问题。RS485集线器（HUB）的出现，有效解决了这些难题，它能够将简单的总线型拓扑扩展为星型、树型等更灵活的网络结构。其中，“一主两从”和“两主一从”是两种典型且容易混淆的集线器工作模式。本文将深入解析这两种模式的区别、应用场景，并以三格电子的RS485集线器MS-HUB-M为例，介绍其如何实现灵活的网络配置。

一、基础概念：RS485总线与集线器

RS485标准采用差分信号传输，支持多点通信，但原则上同一时刻总线上只允许一个设备发送数据，即遵循“主从式”或“多主竞争式”通信协议。常规应用中，常采用一个主设备（Master，如PLC、工控机）轮询多个从设备（Slave，如传感器、仪表、执行器）的模式。

RS485集线器本质上是一个多端口的信号中继器、隔离器和分配器。它不仅能放大和重塑信号，延长通信距离，其关键价值在于能够：

• 隔离各支路：防止因某一支路短路或故障导致整个网络瘫痪。
• 扩展节点数：突破单一总线驱动能力的限制。
• 改变拓扑结构：实现星型、树型布线，简化工程安装与维护。

二、核心区别：一主两从 vs. 两主一从

这里的“主”和“从”并非直接指总线上的设备，而是指集线器内部数据流的方向控制逻辑，或者说集线器各端口之间的通信权限关系。

1. 一主两从模式

在此模式下，集线器内部逻辑设定了一个“主端口”和两个“从端口”。数据流具有明确的单向主导性。

数据流向：

• 主端口 可以主动向任意一个或所有从端口广播数据。
• 任何一个从端口接收到外部数据后，会仅向主端口转发，而不会向另一个从端口转发。
• 两个从端口之间是隔离的，它们不能直接通信。

典型应用场景：

• 中央监控系统：一个中心服务器（主）需要同时监控两个物理位置分离的子系统（从网络1和从网络2），如两个车间的数据采集。
• 冗余备份链路：主端口连接主控制器，两个从端口分别连接两条通往同一关键区域的不同物理线路，实现通信链路的冗余。
• 分区管理：将不同功能或区域的设备划分到两个独立的RS485总线上，但由一个主控器统一管理，避免总线过长或设备过多。

2. 两主一从模式

在此模式下，集线器内部逻辑设定了两个“主端口”和一个“从端口”。数据流的核心是竞争与汇总。

数据流向：

• 两个主端口都可以主动向从端口发送数据。
• 从端口接收到外部数据后，会同时向两个主端口广播转发。
• 两个主端口之间是隔离的，它们不能直接通过集线器通信。

典型应用场景：

• 双主站监控/操作：一套现场设备（从网络）需要同时接受本地触摸屏（主设备A）和远程上位机（主设备B）的控制与监视。例如，生产线既可由现场操作员控制，也可由中控室远程干预。
• 数据汇总与备份：两个独立的数据采集主机（主设备A和B）需要从同一组传感器（从网络）采集数据，用于不同的处理目的（如实时控制和历史记录）。
• 主站冗余（需协议支持）：两个主设备构成热备或冷备关系。当主设备A故障时，主设备B可接管对从设备的控制。（注意：真正的无缝切换需要上层通信协议支持，集线器仅提供物理通道）。

三、MS-HUB-M集线器的灵活应用

MS-HUB-M是一款功能强大的4端口RS485光电隔离集线器，它完美地诠释了上述模式的灵活配置能力。

• 硬件特性：提供4个完全电气隔离的RS485端口，每个端口都有独立的信号调理、防雷保护和120欧姆终端电阻跳线。这为构建稳定、可靠的复杂网络打下了硬件基础。
• 模式配置：MS-HUB-M通常通过拨码开关或软件指令（取决于具体型号）来设置其工作模式。用户可以根据实际网络规划，将其设置为：
• 一主多从模式：指定PORT1为主端口，PORT2、3、4为从端口，实现“一主三从”的扩展。
• 多主一从模式：指定PORT4为从端口，PORT1、2、3为主端口，实现“三主一从”的架构。
• 混合模式：部分高端型号支持更复杂的规则设置。

应用示例：

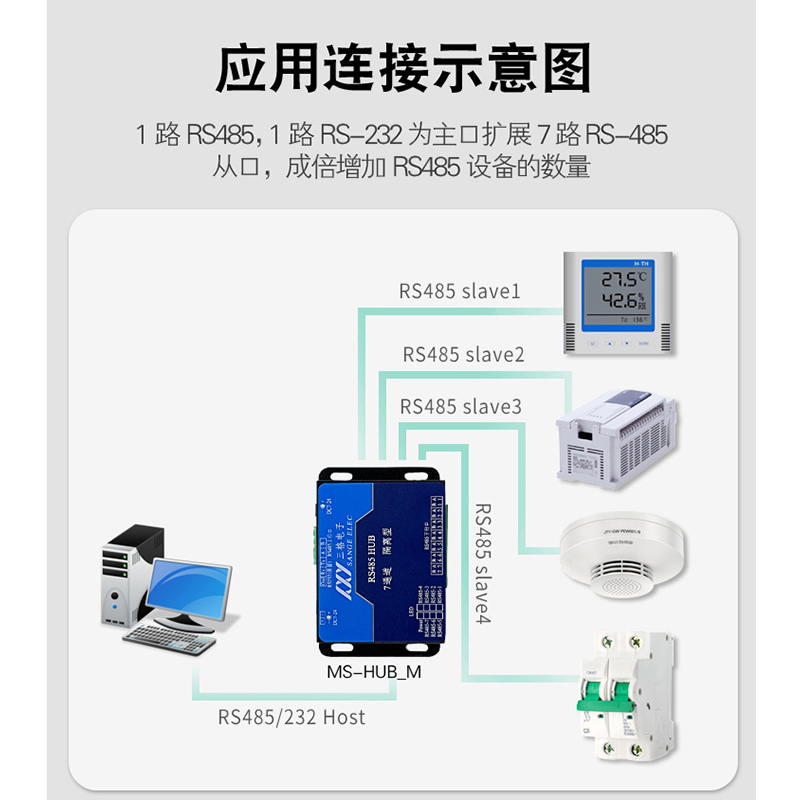

场景一（一主两从）：在智能农业大棚中，一个中央农业物联网网关（主）通过MS-HUB-M的PORT1接入。PORT2连接“气候监测总线”（温湿度、光照传感器），PORT3连接“灌溉控制总线”（电磁阀、水泵）。网关统一采集气候数据并下发灌溉指令，两个子系统互不干扰。

场景二（两主一从）：在变电站监测系统中，MS-HUB-M配置为两主一从。PORT1连接本地RTU（远程终端单元），PORT2连接远程调度中心的通信服务器，PORT3连接站内的各种智能电表和保护装置（从网络）。本地和远程主站都能独立读取所有电表数据。
