Grafana+Prometheus监控Flink on YARN系统搭建

用户4128047

发布于 2025-12-23 17:37:12

2550

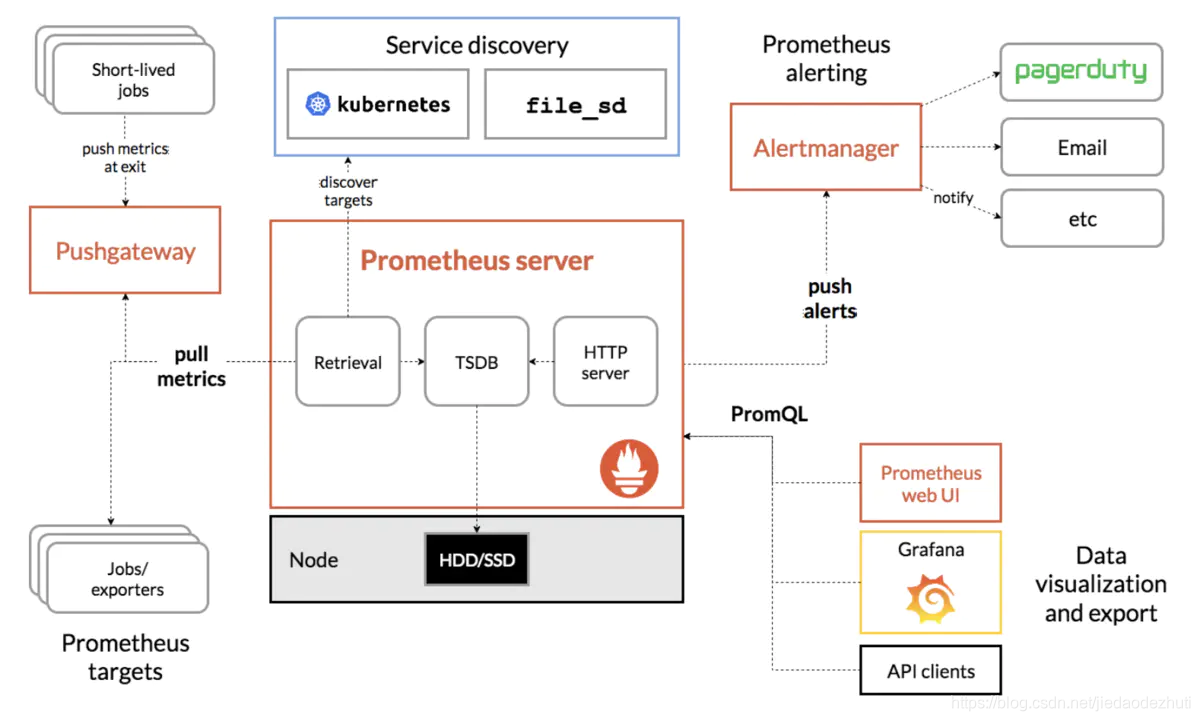

1.简介 Flink支持多种监控指标的汇报reporter，例如jmx、slf4j、Prometheus、InfluxDB等。 Grafana+Prometheus是当前比较流行的监控可视化解决方案。如下图为Prometheus及相关组件组成的生态系统。

2.安装配置 Prometheus是采用拉模式的方式，从exporter拉取监控的数据。但Prometheus自动发现Flink on YARN作业的提交、结束以及自动拉取数据是比较困难的。PushGateway作为一个中转组件，通过配置Flink on YARN作业将监控指标推到PushGateway，Prometheus再从PushGateway拉取数据。 (1)首先拷贝监控用的jar包Flink的lib目录下将flink的opt目录下面的flink-metrics-prometheus-1.7.2.jar包拷贝到flink的lib下：

cd /opt/flink-1.7.2
cp opt/flink-metrics-prometheus-1.7.2.jar lib

(2)Prometheus和PushGateway组件下载地址为：

https://github.com/prometheus/prometheus/releases/download/v2.12.0/prometheus-2.12.0.linux-amd64.tar.gz
https://github.com/prometheus/pushgateway/releases/download/v0.9.1/pushgateway-0.9.1.linux-amd64.tar.gz

(3)解压文件，并修改 Prometheus的配置文件prometheus.yml添加配置如下图； Prometheus的默认端口是9090，PushGateway的默认端口是9091。

  - job_name: 'flink'
    file_sd_configs:
     - files:
       - configs/flink.json

configs/flink.json的配置如下图:

[
 {
  "targets": ["172.30.11.15:9091"]
 }
]

(4)启动PushGateway和Prometheus。

nohup ./pushgateway --web.listen-address :9091 > /var/log/pushgateway.log 2>&1 &
nohup ./prometheus --config.file=prometheus.yml > /var/log/prometheus.log 2>&1 &

若Prometheus为生产环境热启动，只需要在服务器上执行如下命令即可:

curl -X POST http://172.30.11.15:9090/-/reload

(5)编辑flink-conf.yaml，添加Flink与PushGateway集成的参数

metrics.reporter.promgateway.class: org.apache.flink.metrics.prometheus.PrometheusPushGatewayReporter
# 这里写PushGateway的主机名与端口号
metrics.reporter.promgateway.host: 172.30.11.15
metrics.reporter.promgateway.port: 9091
# Flink metric在前端展示的标签（前缀）与随机后缀
metrics.reporter.promgateway.jobName: flink-metrics-ppg
metrics.reporter.promgateway.randomJobNameSuffix: true
metrics.reporter.promgateway.deleteOnShutdown: false

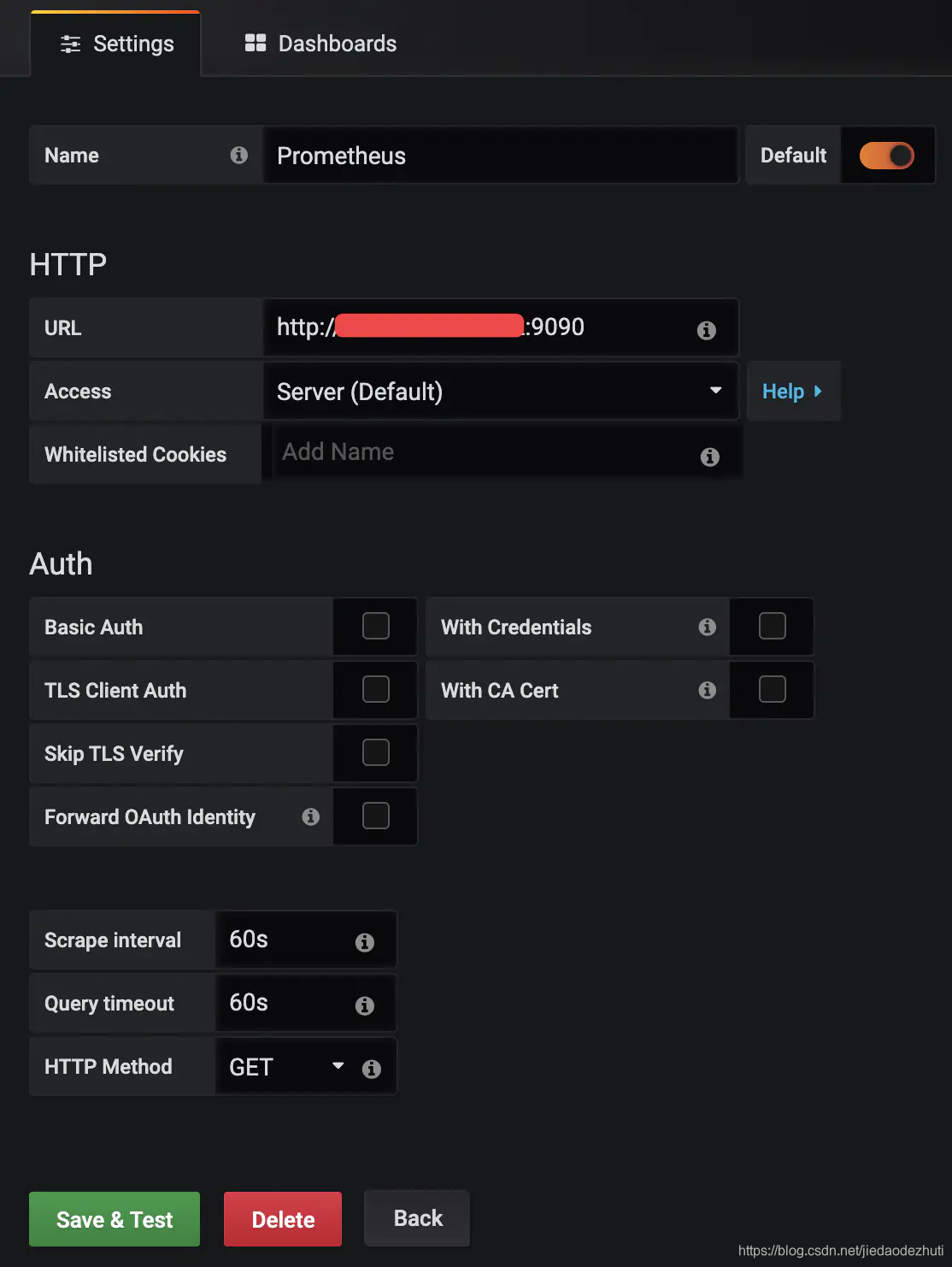

(6)配置grafana Grafana默认端口:3000，点击Create your first data source添加Prometheus数据源。如下图所示:
