VLAN Trunk 原理及实验案例

YueXuan

发布于 2025-12-16 17:13:58

4040

VLAN Trunk

1、概述

问题引入：实验一只有一台交换机，如果是有多台交换机，如何实现交换机之间的VLAN通信
- 是在交换机之间为每一个VLAN提供一条链路还是有其他办法解决？
使用VLAN Trunk技术（虚拟局域网中继技术）

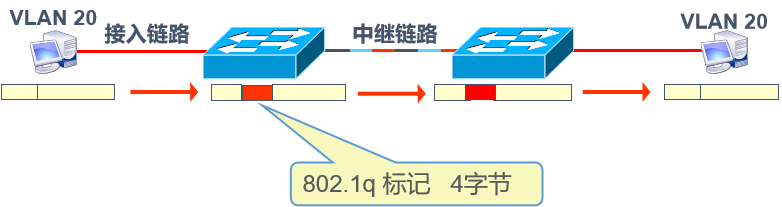

- 交换机与交换机之间使用一条链路，并且通过标识来区分不同VLAN的数据

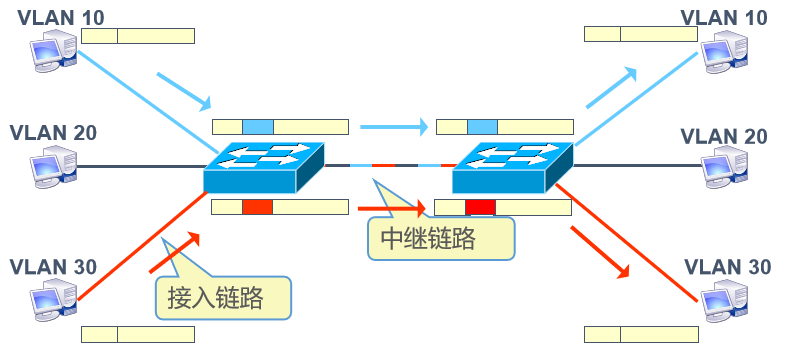

2、交换网络中的链路类型

接入链路 access（接入链路是属于一个并且只属于一个 VLAN的端口）
中继链路 trunk（中继链路可以承载多个VLAN）

3、VLAN Trunk 标准

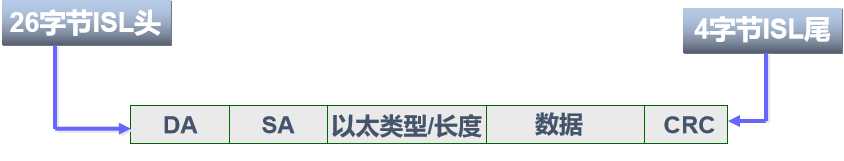

ISL（思科私有标准，ISL只是对帧进行封装，而没有修改帧中的任何内容，这里作为了解，不做重点讲解）

IEEE 802.1q（是IEEE的国际标准，802.1q为公共标准，不同厂商交换机进行互联时需要使用共有标准）

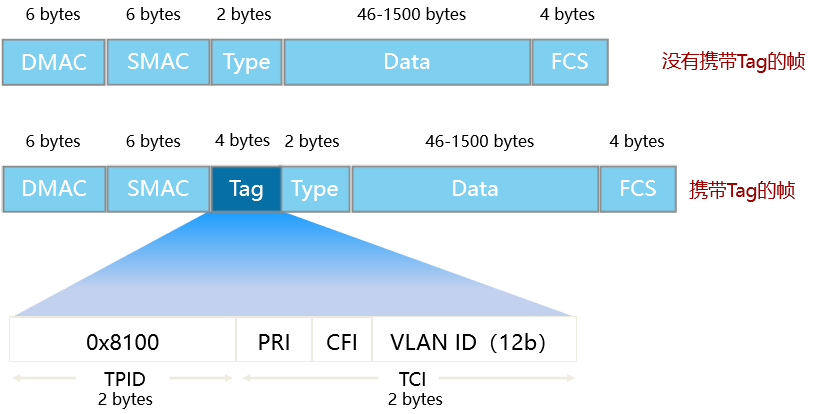

IEEE 802.1q帧格式

4、Trunk 的模式和协商

Trunk中继链路采用动态中继协议（DTP：Dynamic Trunking Protocol）在交换网络中通过ISL或IEEE 802.1Q的帧封装在交换机之间就中继进行协商
Trunk的模式
- 接入（Access）
- 干道（Trunk）
- 动态企望（Dynamic desirable）
- 动态自动（Dynamic auto）
- 非协商（Nonegotiate） T

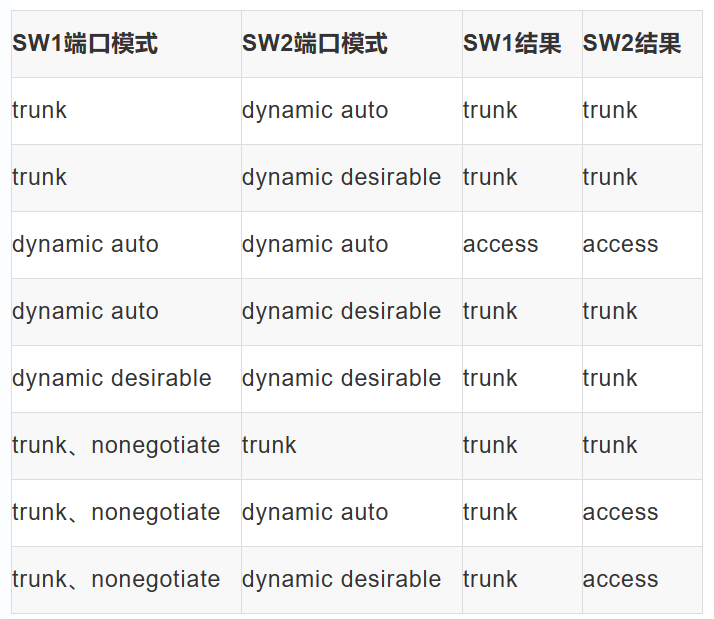

runk模式协商结果

5、Trunk 配置

1、配置步骤

进入接口配置模式

Switch(config)#interface fastethernet 0/10

选择封装类型

Switch(config-if)#switchport trunk encapsulationdot1q
//可选三种封装类型 isl | dot1q | negotiate

将接口配置为Trunk

Switch(config-if)#switchport mode trunk //可选4种trunk的模式 dynamic {desirable | auto} | trunk | access

2、其他配置

禁止Trunk传送某个VLAN的数据，删除这个VLAN

Switch(config-if)#switchport trunk allowed vlan remove 10 //禁止传输vlan 10数据

允许Trunk传送某个VLAN的数据，添加这个VLAN

Switch(config-if)#switchport trunk allowed vlan add 10 //允许传输vlan 10数据（中继链路默认允许全部VLAN的数据通过）

同时将多个VLAN添加

Switch(config-if)#switchport trunk allowed vlan 10,20

查看接口模式、状态

Switch#show interface fastethernet 0/10 switchport

6、VLAN Trunk 实验案例

1、配置案例

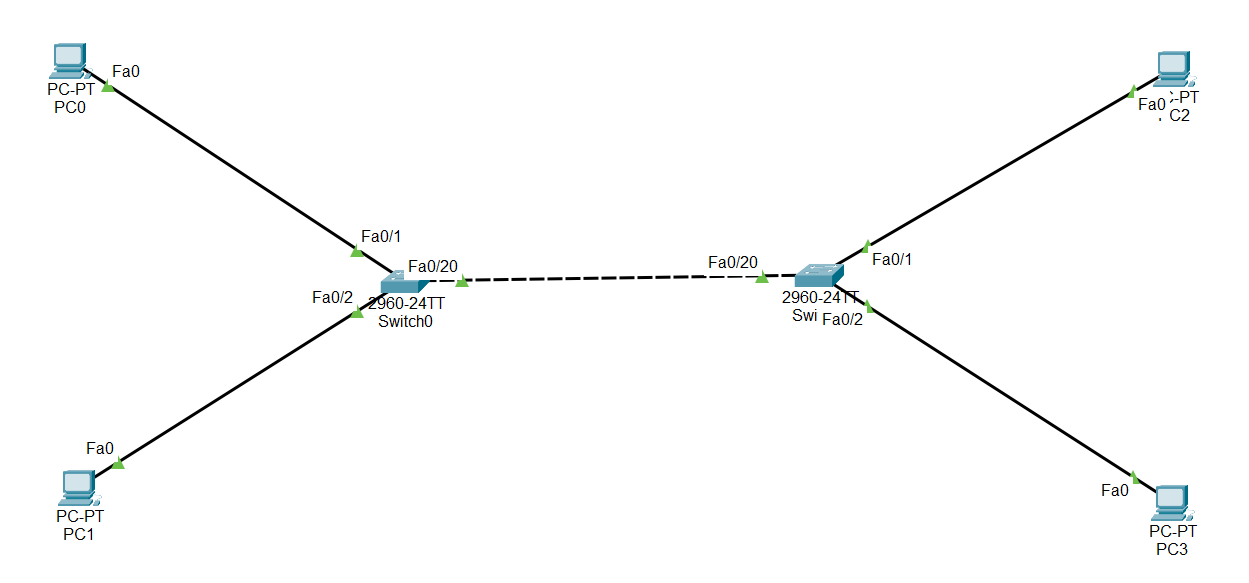

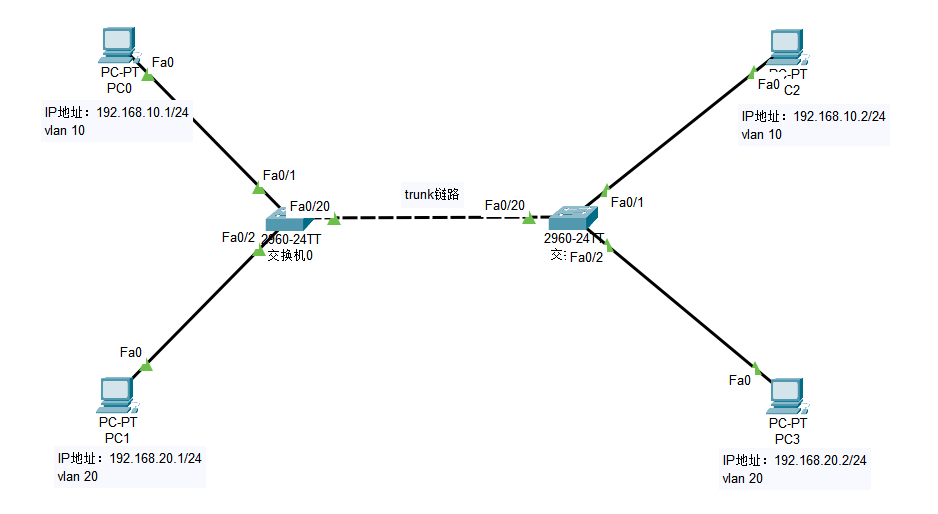

实验拓扑

实验要求
- 交换机上创建对应 vlan，将连接主机的接口加入对应 vlan
- 交换机与交换机连接的接口配置为 trunk 链路
- PC 设置对应 IP 地址，相同 vlan 主机配置相同网段地址，不同 vlan 主机配置不同网段地址

2、配置脚本

Switch0

int vlan 10
exit
int vlan 20
exit

interface FastEthernet0/1
 switchport access vlan 10
 switchport mode access
!
interface FastEthernet0/2
 switchport access vlan 20
 switchport mode access

 interface FastEthernet0/20
 switchport trunk allowed vlan 10,20
 switchport mode trunk

Switch1

int vlan 10
exit
int vlan 20
exit

interface FastEthernet0/1
 switchport access vlan 10
 switchport mode access
!
interface FastEthernet0/2
 switchport access vlan 20
 switchport mode access

 interface FastEthernet0/20
 switchport trunk allowed vlan 10,20
 switchport mode trunk
