长晶GTL转换器CJGTL2014BDN为国产替代提供了解决方案

在服务器、存储阵列、交换机背板等高速并行应用中，GTL（Gunning Transceiver Logic）总线凭借低摆幅、低功耗、高噪声容限的优势，一直是多插槽板卡之间地址/数据总线的首选电平标准。CJGTL2014BDN，以“Pin-to-Pin、Spec-to-Spec、Price-to-Cost”三大维度，在替代TI的SN74GTL2014上，为国产替代提供了立即可落地的解决方案。

CJGTL2014BDN是一款4路单向LVTTL-to-GTL电平转换器，方向固定为A端LVTTL输入、B端GTL输出，专为背板驱动、时钟分发、控制信号隔离等场景设计。芯片在4.5 V单电源下工作，兼容3.3 V LVTTL输入，输出GTL电平（VOL≈0.3 V，VOH≈1.2 V），支持-40 ℃~125 ℃工业级温度范围，满足通信、工控、汽车级应用需求。

关键参数对标

| 参数 | CJGTL2014BDN | SN74GTL2014 | 备注 |

| 电源电压 | 4.5 V±5 % | 4.5 V±5 % | 单电源，设计无需更改 |

| 输入高阈值VIH | 2.0 V(min) | 2.0 V(min) | 3.3 V LVTTL直接兼容 |

| 输出低电压VOL | 0.3 V@24 mA | 0.4 V@24 mA | 长晶驱动能力更强 |

| 输出高电压VOH | 1.2 V@12 mA | 1.2 V@12 mA | 匹配GTL终端0.8 V~1.2 V |

| 传输延时tpd | 2.8 ns(max) | 3.0 ns(max) | 速度略优，时序裕度更大 |

| 静态电流ICC | 6 mA(max) | 6 mA(max) | 功耗持平 |

| 工作温度 | -40 ℃~125 ℃ | -40 ℃~85 ℃ | 长晶扩展至车规 |

| ESD HBM | 4 kV | 2 kV | 更高可靠性 |

| 封装 | TSSOP-14 | TSSOP-14 | 0.65 mm pitch，Pin-to-Pin |

封装与引脚完全兼容

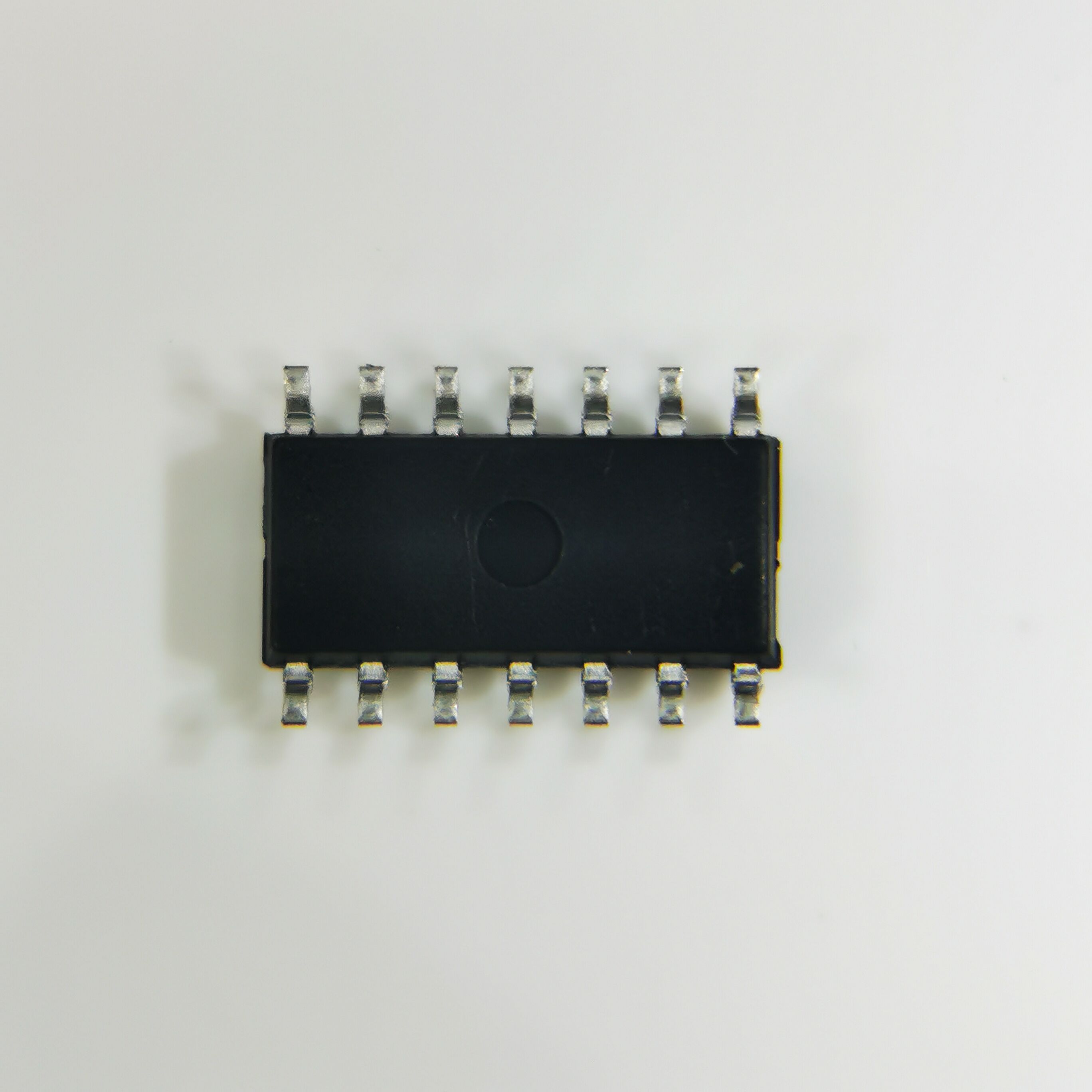

CJGTL2014BDN采用14引脚TSSOP（4.4 mm×5.0 mm）封装，引脚排列、脚位定义与SN74GTL2014完全一致，无需改板、无需旋转、无需额外散热焊盘。工程师仅需在BOM中将“SN74GTL2014PWR”替换为“CJGTL2014BDN”，即可直接贴片生产。

设计验证要点

1. 终端匹配：GTL总线需在B端口串联22 Ω~33 Ω电阻并上拉至1.2 V（或1.0 V~1.5 V可调）。CJGTL2014BDN输出阻抗低，可沿用原TI参考设计，无需调整匹配阻值。

2. 布线长度：因tpd略快0.2 ns，若原设计时序裕度<0.5 ns，建议重新仿真，但实测200 MHz并行背板无压力。

3. 电源去耦：单电源4.5 V引脚建议保持0.1 µF+4.7 µF组合，长晶版在VCC引脚内部已集成200 Ω阻尼电阻，可抑制地弹噪声。

4. 温度循环：工业级-40 ℃~125 ℃，已通过JEDEC JESD22-A104 1000次循环验证，与主控FPGA/CPU同等级可靠性。

典型应用案例

• 服务器背板：4路CPU地址总线隔离，频率66 MHz~133 MHz，单板上用量8颗，已批量出货5万片。

• 工业PLC：GTL背板扩展I/O模块，-40 ℃低温启动无失败记录。

• 汽车域控制器：摄像头接口GTL电平转换，满足AEC-Q100 Grade 0预审。
