一文弄懂超融合服务器底层原理

友友们，又见面了。今天分享我对超融合服务器底层原理的理解。在传统 IT 架构中，服务器、存储、网络往往是相互独立的 “烟囱式” 部署 —— 计算资源由物理服务器提供，存储依赖专用 SAN/NAS 设备，网络则需单独配置交换机与路由策略。这种架构不仅导致资源利用率低下，扩展成本高，运维复杂度大。而超融合基础设施（Hyper-Converged Infrastructure，HCI）的出现，通过 “软件定义” 打破了硬件边界，将计算、存储、网络功能整合到标准化服务器中，构建出弹性可扩展的 IT 基础设施。这里我将分享从底层架构拆解、核心技术原理、组件协同机制三个维度，深入解析超融合服务器的工作逻辑。

一、超融合服务器的底层架构

超融合服务器的核心特征是 “硬件通用化 + 软件定义化”，其底层架构可分为 “物理硬件层” 与 “软件抽象层” 两层，两者通过标准化接口实现解耦，为上层资源池化奠定基础。

1. 物理硬件层：标准化硬件集群是基础载体

与传统专用设备不同，超融合服务器的硬件采用x86 架构标准化服务器，无需定制化硬件，仅需满足 “计算 + 存储” 一体化部署的基础配置：

• 计算单元：多颗多核 CPU（如 Intel Xeon、AMD EPYC），支持虚拟化扩展指令集（如 Intel VT-x、AMD-V），为虚拟机（VM）或容器提供硬件级计算隔离；
• 存储单元：每台服务器本地配置 “SSD+HDD” 混合磁盘组 ——SSD 作为缓存层（Cache Tier），用于加速热点数据读写；HDD 作为容量层（Capacity Tier），存储冷数据，通过分层存储提升 IO 效率；部分高性能场景会采用全 SSD 配置；
• 网络单元：每台服务器配备多块 10GbE/25GbE 网卡，一方面用于节点间数据同步（构建分布式存储网络），另一方面承载业务网络流量，通过 VLAN 或 VXLAN 实现网络隔离；
• 冗余设计：硬件层面支持 RAID 磁盘冗余、多网卡绑定、电源 / 风扇冗余，避免单点故障导致集群中断。

这些标准化服务器通过网络组成集群，每台服务器既是 “计算节点” 也是 “存储节点”，不存在传统架构中的 “集中式存储瓶颈”。

2. 软件抽象层：打破硬件边界的核心引擎

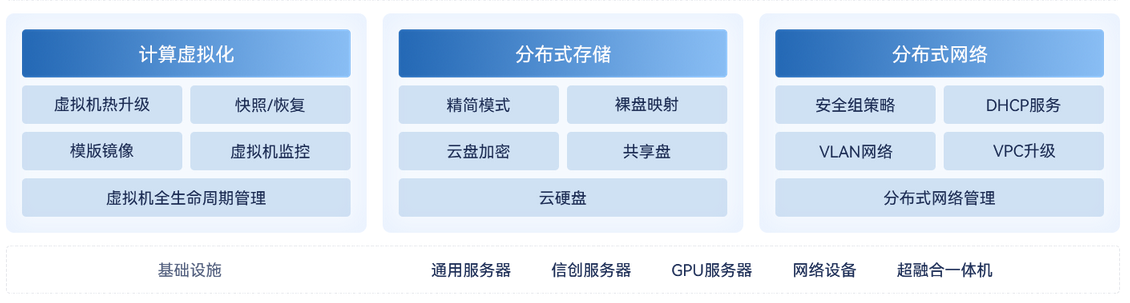

软件抽象层是超融合的 “灵魂”，其核心作用是将集群中分散的硬件资源（CPU、内存、磁盘、网卡）抽象为统一的 “资源池”，再通过软件定义的方式按需分配。该层主要包含三大核心组件：

• 虚拟化引擎：负责计算资源的抽象与调度，如 VMware ESXi、KVM（开源）、Hyper-V 等；
• 分布式存储引擎：负责存储资源的池化与管理，是超融合与传统架构的核心差异点，如 Ceph、GlusterFS（开源）、VMware vSAN（商业）；
• 软件定义网络（SDN）引擎：负责网络资源的虚拟化与控制，如 Open vSwitch（OVS）、VMware NSX，实现网络策略的自动化配置。

这三大组件并非独立工作，而是通过统一的管理平台（如 VMware vCenter、深信服 HCI 管理平台）协同，形成 “计算 - 存储 - 网络” 一体化的资源调度体系。

我们来看一下架构对比

传统架构与超融合架构对比（层级结构表）

关键差异：传统架构呈 “三层分离” 的垂直结构，超融合呈 “节点集成” 的水平结构。

二、核心技术原理：三大引擎如何实现 “资源池化” 与 “弹性扩展”

超融合的底层能力，本质是三大核心引擎通过特定技术机制，解决 “分散资源如何协同”“数据如何安全存储”“资源如何按需调度” 三大问题。

1. 虚拟化引擎：计算资源的 “切片” 与 “隔离”

虚拟化引擎的核心是硬件辅助虚拟化技术，其原理是在物理 CPU 与操作系统之间增加一层 “虚拟机监控器（Hypervisor）”，将物理 CPU 的计算能力 “切片” 为多个虚拟 CPU（vCPU），并为每个 VM 分配独立的内存、IO 资源，实现 “一台物理机运行多台虚拟机” 的隔离部署。

以主流的 KVM 为例，其底层工作机制包括：

• CPU 虚拟化：借助 Intel VT-x/AMD-V 指令集，Hypervisor 可直接调用硬件虚拟化能力，避免传统 “全虚拟化” 的性能损耗，使 vCPU 的运算效率接近物理 CPU（性能损耗通常低于 5%）；
• 内存虚拟化：通过 “内存地址转换” 技术（如 Intel EPT、AMD NPT），将 VM 的虚拟内存地址映射到物理内存地址，同时支持 “内存超分配”（如物理内存 128GB，可分配给 VM 的总内存达 256GB），通过内存页置换算法（如 LRU）动态调整，提升内存利用率；
• IO 虚拟化：通过 “半虚拟化 IO（virtio）” 技术，在 VM 与物理 IO 设备（网卡、磁盘）之间建立高效通信通道，避免传统 “模拟 IO” 的性能瓶颈 —— 例如，virtio-net 网卡的吞吐量可达物理网卡的 90% 以上，远高于模拟网卡（如 e1000）。

此外，虚拟化引擎还支持 “动态资源调度（DRS）”—— 当某台物理机 CPU 利用率过高时，管理平台会自动将 VM 迁移到负载较低的节点，实现计算资源的均衡分配。

2. 分布式存储引擎：存储资源的 “池化” 与 “高可用”

分布式存储是超融合的 “核心差异化技术”，其原理是将集群中所有节点的本地磁盘（SSD+HDD）整合为一个统一的 “分布式存储池”，通过 “副本机制” 或 “纠删码” 实现数据高可用，同时通过 “分布式哈希表（DHT）” 实现数据的高效定位与读写。

以开源分布式存储 Ceph 为例，其底层工作流程可拆解为三步：

• 数据分片与定位：当 VM 写入数据时，Ceph 客户端会将数据切分为 4MB-64MB 的 “对象（Object）”，并通过 CRUSH 算法（一种基于哈希的分布式调度算法）计算出每个对象应存储的节点 ——CRUSH 算法会考虑节点负载、磁盘容量、网络拓扑，确保数据均匀分布在不同节点，避免单点依赖；
• 数据冗余与存储：为保证数据不丢失，Ceph 会将每个对象复制为多个副本（通常 3 副本），存储在不同节点的磁盘上 —— 例如，对象 A 存储在节点 1 的 SSD、节点 2 的 HDD、节点 3 的 SSD，即使节点 2 故障，仍可从节点 1 和 3 读取数据；部分场景会采用纠删码（如 EC 4+2，即 4 份数据 + 2 份校验码），在保证高可用的同时减少存储开销（相比 3 副本，存储利用率提升 25%）；
• 数据读写加速：Ceph 通过 “缓存分层” 优化 IO 性能 —— 热点数据（如频繁读写的数据库文件）会优先存储在 SSD 缓存层，冷数据自动下沉到 HDD 容量层；同时支持 “读缓存命中” 与 “写缓存聚合”：读操作优先从本地缓存读取，未命中再从其他节点拉取；写操作先写入本地缓存，再异步同步到其他副本，降低写延迟。

分布式存储 Ceph IO 流程

流程总览：数据从虚拟机到存储节点的 5 步映射

虚拟机文件 → 切分Object → 映射至PG → 分配OSD节点 → 多副本存储

详细步骤拆解（含关键技术点）

3. 软件定义网络（SDN）：网络资源的 “虚拟化” 与 “自动化”

传统架构中，网络配置依赖手动操作（如 VLAN 划分、路由配置），难以适应超融合集群中 VM 动态迁移的需求。SDN 的核心是 “控制平面与数据平面分离”—— 通过集中式控制器（如 OpenDaylight）管理网络策略，再通过虚拟化交换机（如 OVS）实现数据转发，解决 “网络跟随 VM 迁移” 的问题。

其底层关键技术包括：

• 虚拟交换机（OVS）：部署在每台超融合节点上，负责 VM 之间、VM 与物理网络之间的数据转发。OVS 支持 “流表规则”—— 控制器通过下发流表，定义 VM 的通信策略（如允许 VM1 访问 VM2、禁止 VM3 访问外网），无需手动配置物理交换机；
• VXLAN 隧道技术：当 VM 在不同物理节点之间迁移时，传统 VLAN（仅支持 4096 个网段）无法满足跨节点的网络隔离需求。VXLAN 通过在 IP 数据包外层封装 UDP 隧道（VXLAN 头），将 VM 的虚拟网络（VNI，支持 1600 万个网段）映射到物理 IP 网络，实现跨节点的 VM 二层通信 —— 例如，VM1 从节点 A 迁移到节点 B 后，其 IP 地址和 MAC 地址不变，VXLAN 隧道会自动将数据包转发到新节点，业务无感知；
• 网络策略自动化：SDN 控制器可与超融合管理平台联动，当创建 VM 时，控制器会自动下发对应的网络策略（如 IP 地址分配、安全组规则）；当 VM 迁移时，网络策略会同步跟随，避免人工配置失误。

4.模块关系:架构分层（从上到下）

应用层

• 包含：虚拟机 / 容器、数据库 / VDI / 虚拟化桌面等业务系统
• 依赖：向虚拟化引擎申请计算资源，无需关注底层硬件

软件抽象层（核心协同层）

物理硬件层

• 标准化 x86 服务器：每节点含多核 CPU、混合存储（SSD+HDD）、高速网卡
• 节点间通过以太网连接，形成集群（支持 2-200 + 节点扩展）

三、组件协同机制：从 “单一节点” 到 “集群整体” 的资源调度逻辑

超融合服务器的底层能力并非依赖单一组件，而是通过 “计算 - 存储 - 网络” 的协同，实现资源的动态调度与故障自愈。以 “VM 创建与迁移” 场景为例，其协同流程如下：

1. 资源申请与分配：管理员通过管理平台创建 VM，指定 CPU（2vCPU）、内存（8GB）、存储（100GB）、网络（VLAN 10）需求；
2. 计算资源调度：虚拟化引擎（如 KVM）扫描集群节点负载，选择 CPU 利用率低于 30%、内存剩余大于 10GB 的节点（如节点 A），在该节点创建 VM 并分配 vCPU 与内存；
3. 存储资源调度：分布式存储引擎（如 Ceph）根据 CRUSH 算法，在集群中选择 3 个节点（如节点 A、B、C）的磁盘，为 VM 分配 100GB 存储空间，并创建 3 个数据副本；同时将 VM 的系统盘数据优先存储在节点 A 的 SSD 缓存层，提升启动速度；
4. 网络资源配置：SDN 控制器（如 OpenDaylight）向节点 A 的 OVS 下发流表规则，为 VM 分配 IP 地址（如 192.168.10.10），并绑定 VLAN 10，允许 VM 访问外网；
5. 动态迁移与自愈：当节点 A 的 CPU 利用率升至 80% 时，管理平台触发 DRS，将 VM 迁移到节点 D：
   • 计算层：通过 “在线迁移” 技术（如 VMware vMotion、KVM Live Migration），将 VM 的内存数据实时复制到节点 D，切换时中断时间低于 50ms；
   • 存储层：由于数据已通过副本机制存储在节点 B、C，VM 迁移到节点 D 后，直接从 B、C 读取数据，无需重新拷贝；
   • 网络层：SDN 控制器自动更新 OVS 流表，将 VM 的网络流量转发到节点 D，VM 的 IP 与网络策略保持不变，业务无中断；

6.故障自愈：若节点 B 故障，分布式存储引擎会自动在其他节点（如节点 E）上重建数据副本，恢复 3 副本冗余；同时，虚拟化引擎会将依赖节点 B 存储的 VM 调度到其他节点，避免业务中断。

其中关于虚拟机动态迁移流程，我们可以简单了解一下。

迁移触发条件：源节点 CPU 利用率 > 80%（管理平台实时监控）

时序步骤（按时间顺序）

四、总结

最后还是简单总结一下，超融合服务器的底层原理，本质是通过 “软件定义” 重构 IT 基础设施 —— 用标准化硬件降低成本，用虚拟化引擎实现计算隔离，用分布式存储打破存储瓶颈，用 SDN 实现网络自动化，最终构建出 “弹性扩展、按需分配、故障自愈” 的 IT 架构。其核心价值在于3点：资源利用率提升：计算资源利用率从传统 20% 提升至 60% 以上，存储容量浪费降低至 10% 以内；扩展成本降低：新增节点仅需添加标准化服务器，无需采购专用存储 / 网络设备，扩展成本降低 40% 以上；运维效率提升：通过统一管理平台实现 “计算 - 存储 - 网络” 一体化运维，运维工作量减少 60% 以上。最后希望文章对大家学习有所帮助，下期见。
