圆粮仓无线温度传感器电缆技术方案

在粮食降温等过程中，由于过度通风、风机或通风方式选择不合理、大气相对湿度低于粮堆平衡相对湿度等原因，极易引起储粮水分的损失，从而影响其加工品质。储粮调质通风是利用通风机产生的气压将外界湿空气引入粮堆，从而使储粮水分增加，其目的为在粮食加工前适当调整其水分，以改善粮食加工工艺品质。在实际操作中，由于调质通风的参数不易控制，有时并不能达到较好的调质效果，如果调质通风操作不当，还容易发生水分过高甚至结露霉变的事故，因此通风参数与通风时机的选定是。内蒙古德明电子科技有限公司智能通风技术由于能够准确判断通风时机并控制通风设备的开启和关闭，因此对避免调质通风事故尤为重要。

一、设计背景

圆粮仓温度监测需满足：

• 工作温度：-30℃~70℃（局部高温点达85℃）
• 防爆等级：Ex ia IIB T4（粉尘防爆）
• 抗干扰要求：在10kV/m电磁场下误差<0.5℃

二、电缆技术参数

1. 导体结构
   • 镀银铜芯线（0.5mm²截面积），降低传输损耗
   • 双绞线设计（绞距≤50mm），抑制共模干扰
2. 绝缘层
   • PTFE材料（耐温260℃），厚度0.3mm±0.05mm
   • 介电强度≥15kV/mm
3. 屏蔽层
   • 铝箔+镀锡铜网双屏蔽（覆盖率≥85%）
   • 屏蔽电阻≤0.1Ω/m
4. 外护套
   • 阻燃聚氨酯（氧指数≥32），抗霉菌等级0级
   • 弯曲半径≥5倍电缆直径

三、特殊处理工艺

• 接头防水：IP67级灌封胶密封
• 防鼠咬：护套添加辣椒素涂层
• 标识：每米印刻度+RFID标签（便于定位）

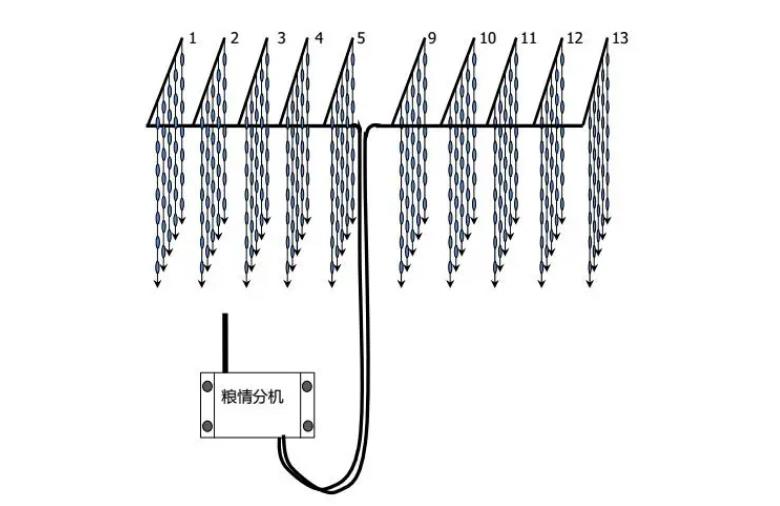

四、部署规范

项目要求布线路径沿仓壁螺旋敷设（间距≤3m）固定方式304不锈钢扎带（耐腐蚀）最小间隔距离与动力电缆保持≥30cm

粮库测温电缆的安装过程包括以下几个步骤：

1. 确定温度测量位置：首先需要根据测量需求确定需要安装温度传感器的位置。一般来说，传感器应该安装在粮堆的中心位置或者是重要部位附近，以确保能够准确地测量到粮堆的温度。

2. 布置电缆：进行电缆的布置，将电缆沿着粮堆表面伸展开，并将其固定在粮堆表面。

3. 安装温度传感器：确认温度测量位置后，需要将温度传感器安装到指定位置。将传感器插入到电缆的末端，并将传感器沿着电缆线缠绕成环形或螺旋形。

4. 连接电路和数据采集系统：将传感器连接到温度控制器或数据采集系统，完成电气接线和参数设置等工作。

需要注意的是，在安装过程中要保证电缆的牢固和传感器的准确性，并进行必要的防水和防腐处理，以保障测量数据的稳定和可靠性。
