管式土壤墒情监测站解决方案

一、方案概述

管式土壤墒情监测系统通过垂向多层传感技术，实现0-100cm深度剖面水分、温度、盐分的连续动态监测。相比点式传感器，具有数据连续性高、抗干扰性强、维护成本低的优势，适用于大田、果园等规模化种植场景。管式土壤墒情监测站是一款高精度、高灵敏度的土壤水分测量仪器,通过测量土壤的介电常数，能直接稳定地反映各种土壤的含水量。本传感器具有功耗低，体积小，携带方便，安装、操作及维护简单等特点。适用于节水农业灌溉、温室大棚蔬菜、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。

二、硬件配置

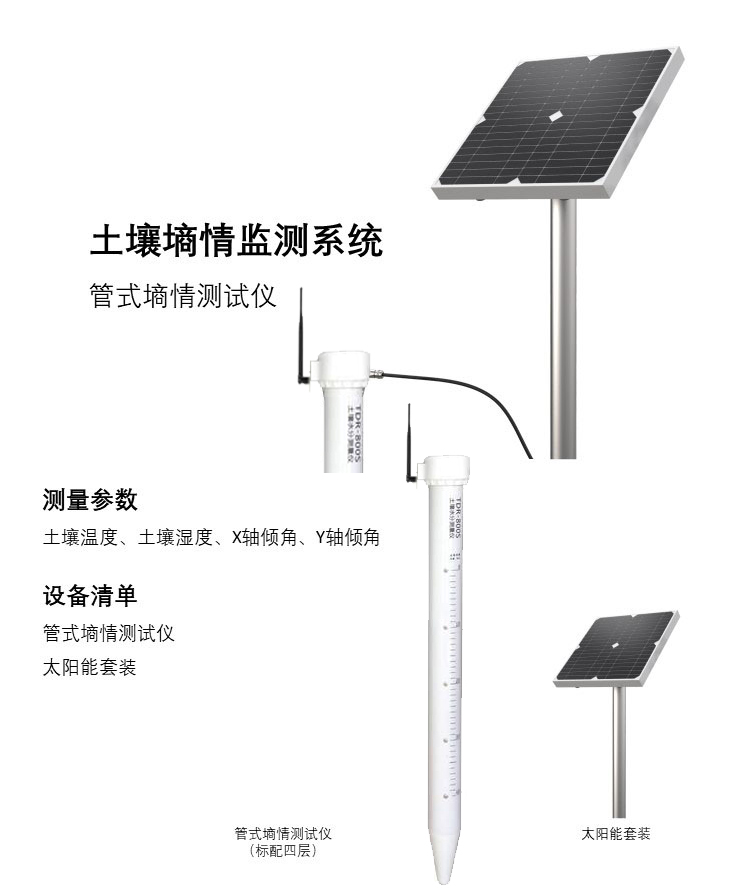

1. 管式传感器
   • 探头规格：
     • 测量深度：30/60/100cm（可定制）
     • 参数范围：含水量0-100%（±2%FS）、温度-20℃-60℃（±0.5℃）、EC 0-23mS/cm
     • 材质：PVC管体+316L不锈钢电极（耐腐蚀）
   • 安装要求：
     • 钻孔直径≥10cm，垂直度偏差<5°
     • 探头与土壤紧密接触（回填土压实）
2. 数据采集终端
   • 支持4G/NB-IoT双模传输，内置16GB存储（断网缓存）
   • IP68防护等级，太阳能供电（20W电池板）
3. 功能特点： 　　1、默认支持3层土温土湿的监测，如需更多层可定制。 　　2、采用优质塑料管，可防老化，更耐土壤中酸碱盐的腐蚀。 　　3、用环氧树脂做为密封材料，可长期浸泡水中而不会发生渗漏。 　　4、测量精度高，性能可靠，受土壤含盐量影响较小，适用于各种土质。 　　5、采用抗冲击包装，运输存储更安全。 　　6、具有电源线、地线、信号线多向防误接保护。 　　7、供电：太阳能+锂电池供电方案。 　　8、通讯：GPRS、LORA无线通讯。

三、数据应用

监测深度决策应用调控阈值0-30cm表层灌溉触发含水量<18%（砂壤土）30-60cm根系层水肥调控EC>1.2mS/cm时启动淋洗60-100cm深层渗漏预警含水量突变>5%/24h

四、典型部署案例

新疆棉花田应用：

• 安装间距200m×200m网格，深度60cm
• 实现节水28%，减少深层渗漏损失35%

五、运维管理

• 校准周期：每年播种前现场标定（标准烘干法比对）
• 故障处理：电极污染可用软布蘸酒精擦拭
• 数据接口：支持HJ 212协议对接省级农业平台
