从“通讯孤岛”到“数据交响曲”：CC-Link IE转EtherNet/IP网关，贯通供浆制浆系统

从“通讯孤岛”到“数据交响曲”：CC-Link IE转EtherNet/IP网关，贯通供浆制浆系统

作为一名常年奔波在造纸行业的自动化工程师，我见证了太多生产线因协议壁垒形成的“通讯孤岛”。直到我们在某大型纸企的供浆制浆系统改造中，成功部署CC-Link IE转EtherNet/IP协议转换网关，才真正体会到数据无缝流动带来的变革。

d2799be375320973f5ae1754cf7b778f_fc1f4134970a304ed34a2f99d7c8a786c9175c6d

一、破局时刻：当三菱PLC需要对话AB变频器

该项目核心矛盾非常典型：三菱PLC（主站）通过CC-Link IE控制整个系统，而新增的浆泵、冲浆泵却配备了支持EtherNet/IP的AB变频器。传统方案需增加额外控制器，成本高且延时长。

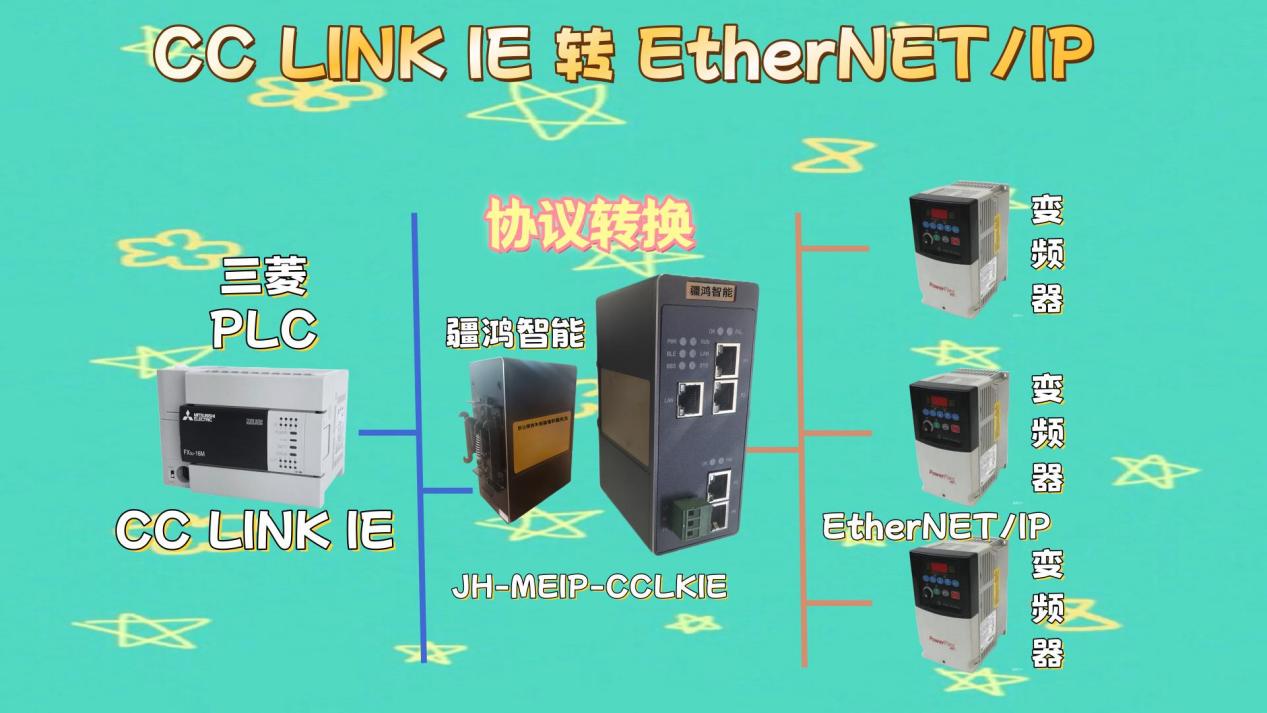

我们的解决方案是：采用CC-Link IE转EtherNet/IP网关。网关作为CC-Link IE从站接入三菱PLC网络，同时作为EtherNet/IP主站连接AB变频器。关键突破在于：

- 浆泵频率指令通过网关实时映射，确保供浆压力波动稳定在±3.5%

- 冲浆泵启停逻辑周期从200ms优化至80ms

- 网关诊断功能直接定位到具体变频器节点

二、价值浮现：从“救火队员”到“系统指挥官”

实施后最直接的改变是维护方式的颠覆。过去设备异常需要多人分段排查，现在中控室直接读取变频器参数，故障定位时间减少70%。更深远的影响体现在：

1. 成本重构：省去额外控制器，布线成本降低40%

2. 能耗优化：基于实时浆料密度自动调节泵速，吨纸电耗下降5.8%

3. 工艺升级：通过历史数据追溯，建立浆料浓度与泵速的数学模型

7da1c03b7ba62bc0f5687e06186375e6_u=2055534614,1051140290&fm=253&fmt=auto&app=138&f=JPEG_w=800&h=500

三、行业启示：协议转换器的“破圈”思考

这个案例让我们看到，协议转换已从“权宜之计”升级为“战略选择”。在智能制造推进中，不同品牌设备共存将是常态。网关的价值不仅在于连通，更在于：

- 保护现有自动化投资

- 为渐进式升级提供缓冲

- 构建统一数据采集入口

目前我们正将该方案延伸至复卷机、涂布机等工段，初步形成标准化的跨协议集成模板。

四、工程师视角：技术选择的底层逻辑

选择这款网关时，我们最看重其双核处理架构：单独处理每个网络协议，避免数据包转换产生的抖动。现场安装时，通过配置工具实现标签名直接映射，省去复杂的地址换算。这些设计细节正是工程稳定性的保障。

9d5a0fe8406f78c40cf5ea4ef2b6a027_509e42ed033149b1aa4a9f1eb9732e16

结语

如今站在控制室里，看着浆泵根据浆料浓度自动微调，仿佛听到不同设备通过网关奏响协同生产的交响曲。这个案例告诉我们：真正的智能化不在于追求最新设备，而在于让现有设备产生最佳协作。当最后一个通讯隔阂被打破，那些沉默的机器终于开始用同一种语言歌唱。
