万兆以太网防雷&防静电方案标准电路设计参考

此方案为沃虎电子科技(VOOHU)万兆电路标准方案,公司专注于通讯电子元件领域已逾8年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。

万兆以太网作为一种高速网络技术，广泛应用于数据中心、工业自动化、智能交通、医疗影像等领域。其高带宽和低延迟的特性，使得大量数据能够快速传输，满足了现代信息化社会对网络性能的高要求。然而，在实际应用中，万兆以太网面临着雷击和静电干扰的双重威胁，尤其是在户外环境和高电磁干扰区域，这些问题尤为突出。

如户外通信基站、电力检测系统、大型园区等户外场景，设备通常暴露在户外，容易受到雷击和静电干扰。雷击可能导致基站设备损坏，甚至引发火灾；静电积累则可能干扰设备的正常运行，导致数据传输错误。因此，户外通信基站需要采取有效的防雷防静电措施，以保障网络的稳定运行。

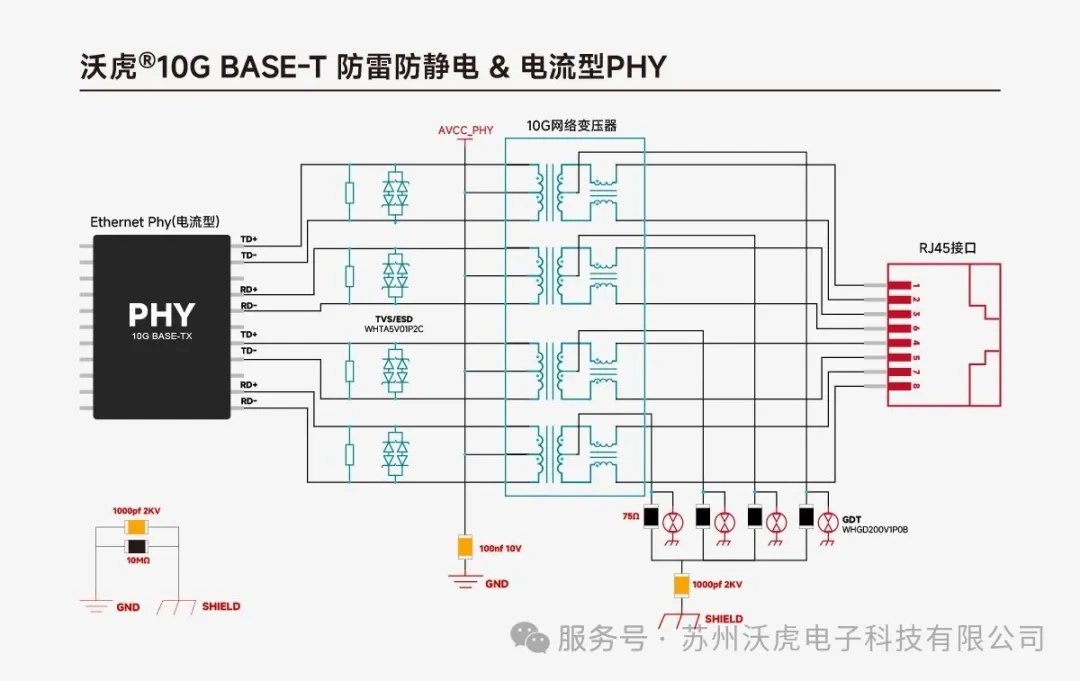

10G BASE-T 防雷防静电 & 电流型PHY

方案简介

1.初级侧接线： • 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。 • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。 • VCC供电：对于电流型PHY，初级线圈需要连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。 2.次级侧接线： • RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。 • BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。 3.接地处理： • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。

电路功能说明: • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。 • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。

• 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

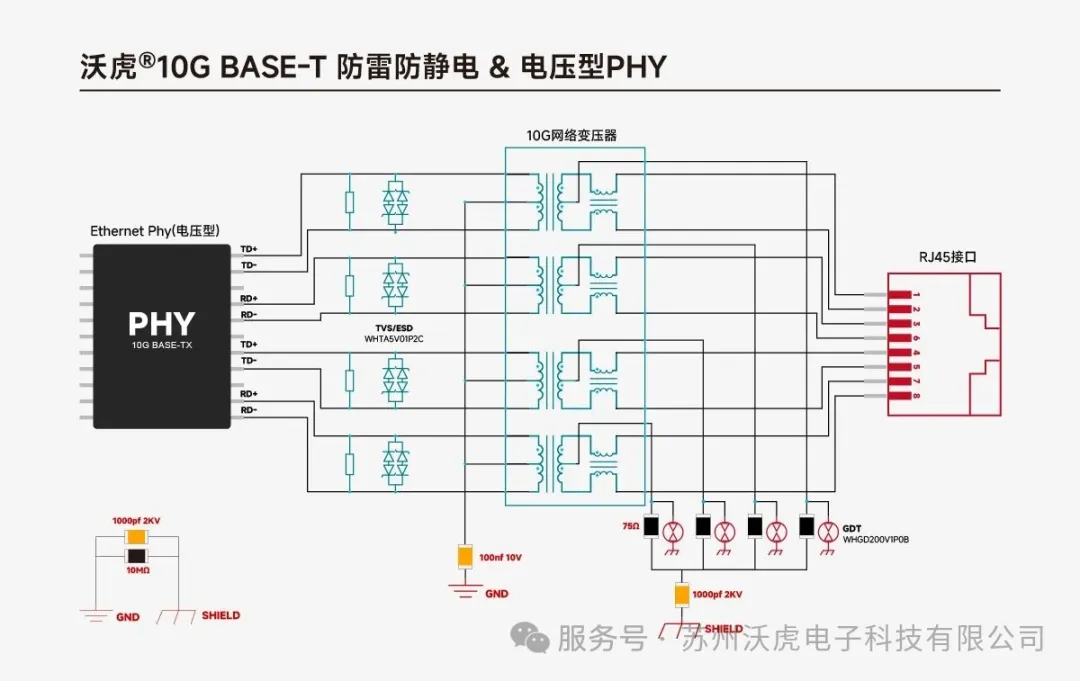

10G BASE-T 防雷防静电 & 电压型PHY

方案简介

1.初级侧接线： • 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。 • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。 2.次级侧接线： • RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。 • BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。 3.接地处理： • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。 电路功能说明 • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。 • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。

• 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

方案优点：

经验证，该方案可用于室外的10000M网口浪涌保护，方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。 （IEC61000-4-5 10/700μs，40Ω，6kV，±5次）

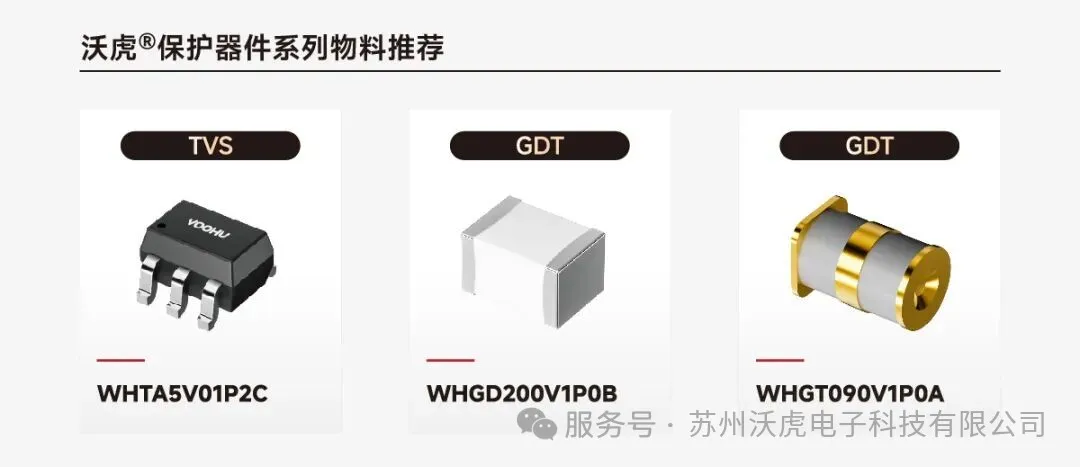

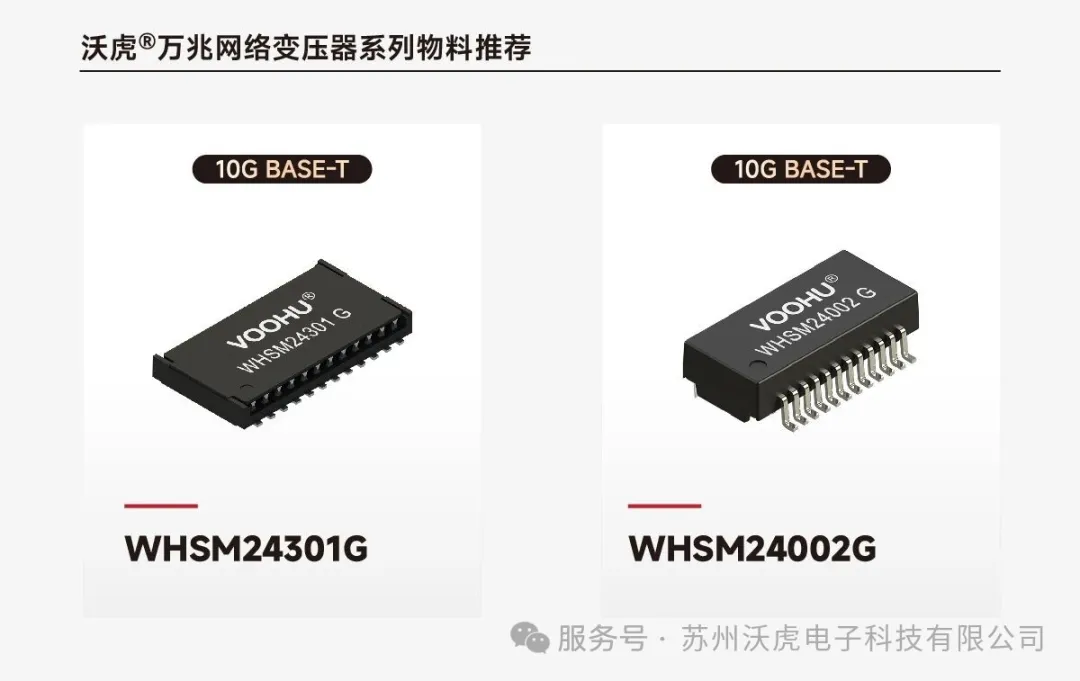

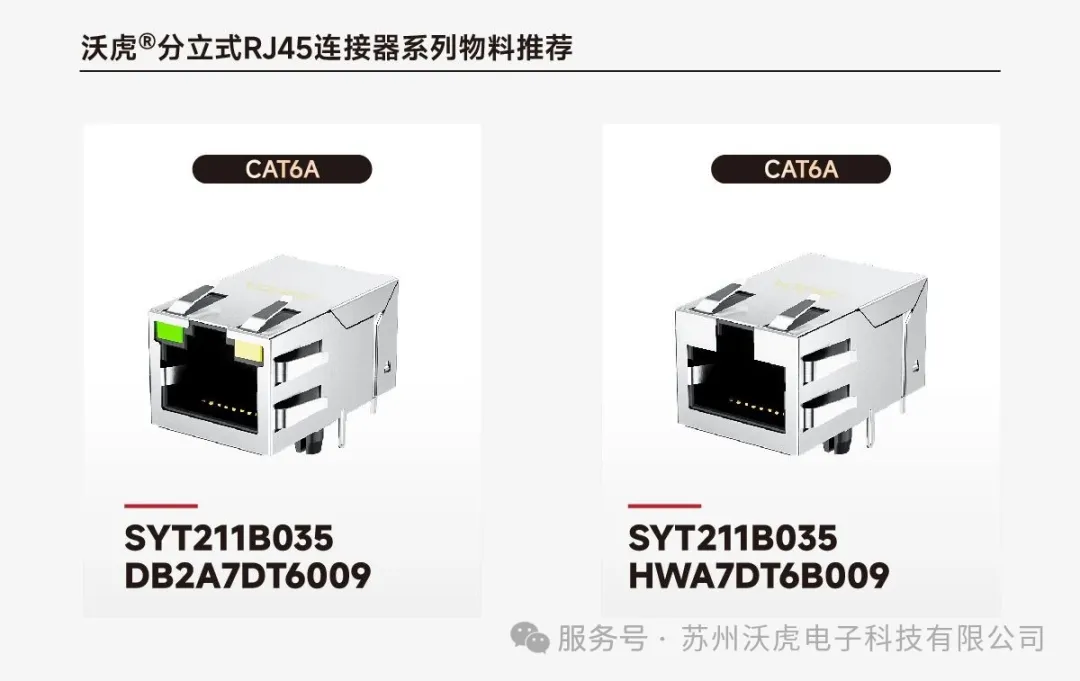

产品图示--相关产品推荐





电流型PHY电路设计参考


电压型PHY电路设计参考


注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
