爱普生TG1612SLN温补晶振：超小尺寸高精度，赋能多领域精准计时

在电子设备向微型化、高性能发展的趋势下，元器件的尺寸与性能平衡成为技术突破的关键。爱普生推出的TG1612SLN温补晶振，1.6×1.2×0.45mm的超微型封装，相较此前已属小尺寸标杆的TG2016SLN（2016 封装）进一步缩小，充分展现了爱普生在微型化元器件研发上的领先实力。作为一款集微型化与高性能于一体的温补晶振，TG1612SLN 在延续爱普生技术优势的基础上，以更小体积实现了更广泛的应用可能。

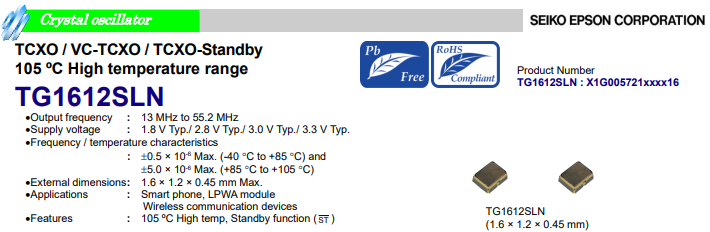

TG1612SLN温补晶振概述：

• 频率范围：13MHz至55.2MHz，适配多样化场景需求。

• 输出方式：削顶正弦波，为设备提供稳定的时钟信号形态。

• 供电电压：1.8V、2.8V、3.0V、3.3V典型值，可根据设备的具体要求灵活选择，以优化功耗和性能。

• 频率 / 温度特性：40℃至 + 85℃区间频率波动≤±0.5×10⁻⁶，+85℃至 + 105℃区间≤±5.0×10⁻⁶，在工业级宽温环境中仍保持高精度。

• 外部尺寸：仅1.6×1.2×0.45mm，是目前市场上尺寸较小的温补晶振之一。

• 待机功能（ST）：支持待机模式，待机电流低至 3.3μA（ST=GND），为便携式设备续航提供硬核支撑。

主要特性：

• 高稳定性与高精度：采用爱普生自主研发的IC和MHz基本型晶体，结合先进的温度补偿技术，在-40℃至+105℃宽温范围内保持卓越的频率稳定度，满足通信基站、导航系统等对时间精度的严苛要求。

• 小尺寸与超薄设计：1.6×1.2×0.45mm 的超微型封装搭配仅0.45mm的高度，结合单密封结构设计，在实现轻量化的同时，具备优异的抗压力和模制密封阻力，可适应复杂环境下的集成需求。

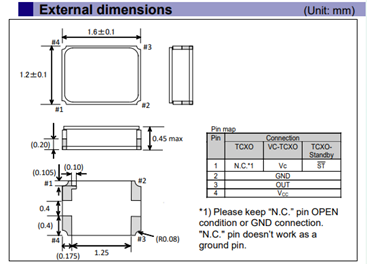

TG1612SLN外部尺寸：

• 低功耗与能效优化：工作状态功耗电流≤1.5mA，待机状态电流低至3.3μA，搭配多档供电电压设计，有效延长设备电池续航。

• 宽温度范围适应性：-40℃至 + 105℃的工作温度范围，配合单密封结构的可靠性，使其在户外通信设备、工业自动化等极端环境中仍能稳定运行。

• 高兼容性与设计灵活性：兼容 ST 标准，支持高标准设计，可灵活适配不同客户的个性化需求，提升方案通用性。

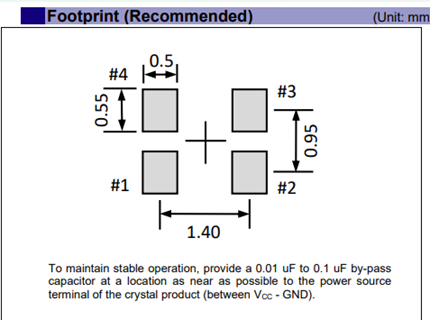

TG1612SLN引脚推荐：

应用场景：

• 智能手机：为处理器、通信模块提供高精度时钟，契合轻薄化与长续航设计。

• 智能穿戴设备：小尺寸集成于智能手表、手环，支持精准计时与健康监测，低功耗延长使用时间。

• 无线通信设备：在LTE、Wi-Fi等设备中保障通信链路稳定，提升数据传输效率。

• 物联网设备：宽温与高可靠性支持设备在复杂环境中长时间运行，保障数据采集与传输。

• 导航卫星系统：满足高精度定位对时钟信号的严苛要求，提升导航准确性。

爱普生TG1612SLN温补晶振凭借其小尺寸、高性能、宽温度范围适应性以及低功耗等众多优势，不仅革新了消费电子的集成体验，更在物联网、工业控制等领域树立了小尺寸晶振的可靠性标杆。随着智能设备向极致轻薄与高环境适应性发展，TG1612SLN将持续为各行业的技术创新提供核心支撑。
