LED降压型恒流控制器H5432A输入9V12V24V多路共阳极输出 智能照明IC

H5432A 是一款外围电路设计简洁的多功能平均电流型 LED 恒流驱动芯片，适配 5-30V 电压范围，可应用于非隔离式大功率 LED 恒流驱动场景。

核心功能特性

内置功率开关管与平均电流检测电路，支持 PWM 模式调光，调光范围可达到 65536 级。

配备内置过温保护机制，当芯片温度达到设定保护阈值时，将自动进入过温保护状态，输出电流逐步降低，保障系统运行稳定性。

支持模拟调光功能，通过 LD 端口实现控制：LD 端口接 VDD 时，输出电流为设定电流的 50%；接入 0.3-1.3V 模拟信号时，进入模拟调光模式；LD 端口电压低于 0.3V 时，输出关闭。

PWM 端口兼容超小占空比调光需求，可响应脉宽小于 60ns 的 PWM 波形；PWM 端口为高电平时芯片正常工作，低电平时芯片输出关闭。

封装规格

H5432A 采用 SOT23-6 封装形式，适配相关电路装配需求。

特征

 内置40V的MOS

 输入电压支持5-30V

 平均电流检测工作模式

 ±3.5%恒流精度

 高效率：最高可达95%

 输出电流最大2A(根据散热条件)

 最高开关频率:1MHz

 高效率：最高可达98%

 支持PWM调光控制

 支持LD调光

 最大调光控制频率:25KHz

 调光深度可低至0.1%

 内置智能温度保护，高温掉电流

 优异的负载调整率和线性调整率

 可做多路共阳极输出，抗干扰能力强

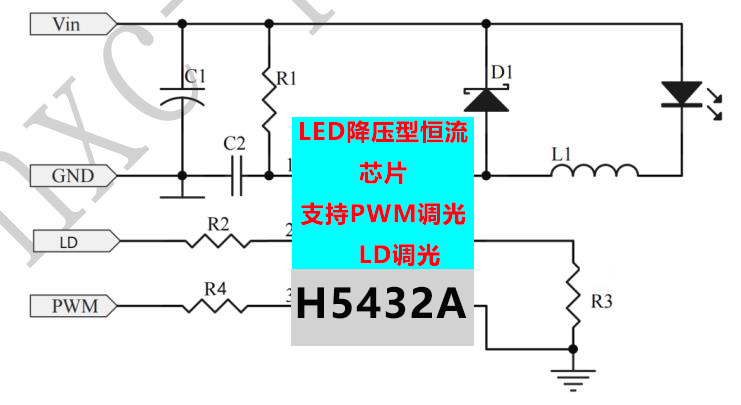

典型应用

 舞台灯

 智能照明

 商用照明

 洗墙灯，景观亮化

 LED备用灯，MR-16LED灯

 建筑照明，汽车照明
