【新启航】损毁建筑、道路的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

损毁建筑（如地震坍塌房屋、火灾受损厂房）与道路（如裂缝路面、沉降路段）是灾害评估、修复重建及事故溯源的核心对象，具有结构完整性破坏（构件断裂、路面破损）、形态不规则（坍塌堆积体、裂缝随机分布）及测量需兼顾安全与精度的特点，传统测量难以完整记录损毁状态与空间关系。本文以激光三维扫描仪为核心工具，系统梳理损毁建筑、道路光学三维扫描测量逆向全流程，解析针对损毁特性的现场保护、参数优化、数据处理及修复适配模型重建技术要点，验证该技术在损毁场景测量中误差≤±0.015mm 的精度优势，为灾害评估、修复方案制定及事故分析提供技术支撑。

一、引言

在灾害救援与基础设施修复中，损毁建筑的结构坍塌范围、道路的裂缝分布与沉降量直接决定救援策略与修复方案。传统测量（如全站仪、测缝仪）仅能获取离散点位数据，无法还原损毁区域的三维堆积形态与细微损伤（如建筑构件裂缝宽度、道路基层沉降），且接触式测量易引发二次坍塌风险。激光三维扫描仪凭借非接触式测量（扫描距离 0.3-200m）、高分辨率（≤0.008mm）及快速数据采集能力，可在安全距离内精准捕捉损毁建筑、道路的三维形态与损毁细节，成为损毁场景逆向工程与灾害治理的关键技术手段。

二、扫描前准备：损毁场景适配与安全保障

2.1 损毁现场预处理与风险管控

针对损毁特性制定专项方案：扫描前联合结构工程师对损毁现场评估，标记危险区域（如倾斜墙体、悬空构件），设置安全隔离带（距危险区≥5m），配备应急救援设备；对不稳定损毁建筑（如部分坍塌的墙体、屋顶），采用临时支护（如钢管支架、钢丝绳牵引），支护点避开关键损毁区域，接触面积≤100cm²；清理道路损毁区域表面杂物（如碎石、积水），标记裂缝起点、终点及沉降基准点（用喷漆标注，不破坏路面结构）；在损毁区域周边稳定构件（如未坍塌的建筑立柱、道路路缘石）贴附直径 50-100mm 的耐候性定位标记点，间距根据损毁范围设定（小型损毁区间距 5-8m，大型损毁区间距 15-20m），辅助多视角数据拼接。同时，记录现场环境条件（如温度、湿度、风力），避免恶劣天气（风速＞5m/s、降雨）影响扫描精度。

2.2 激光三维扫描仪校准与参数预设

选用精度 ±0.005mm 的损毁场景标准体模（模拟建筑坍塌构件、道路裂缝与沉降的仿真体模）对激光三维扫描仪（工业级地面 + 手持组合型，标称精度 ±0.012mm）进行术前校准：将体模固定在水平基准台（平面度≤0.003mm/m），模拟现场光照环境（自然光或应急照明，强度 300-500lux），扫描仪围绕体模采集 360° 数据，通过校准软件对比扫描数据与体模的标准参数（如裂缝宽度、构件倾斜角度、沉降量），计算误差补偿值，确保设备实际扫描误差≤±0.01mm。根据损毁测量需求预设参数：建筑损毁关键区（如断裂构件、倾斜墙体）分辨率设为 0.01mm，扫描速度 2mm/s；道路损毁区（如裂缝、沉降段）分辨率设为 0.012mm，扫描速度 3mm/s；激光功率调至 70%（适应复杂现场光照，确保数据清晰），平衡精度与现场适配性。

三、扫描测量过程：参数动态优化与数据采集

3.1 基于损毁类型的参数调整

针对不同损毁对象优化参数：扫描损毁建筑坍塌堆积体时，采用地面式扫描仪搭配广角镜头，分辨率保持 0.01mm，扫描速度 2.5mm/s，确保堆积体轮廓、构件相对位置误差≤±0.012mm；扫描建筑构件裂缝（宽度≥0.1mm）时，切换手持扫描仪微距模式，分辨率提升至 0.008mm，扫描速度 1mm/s，开启裂缝增强算法，清晰捕捉裂缝深度与走向，误差≤±0.008mm；扫描道路沉降段时，调整扫描仪角度至平行于路面，分辨率设为 0.012mm，扫描速度 4mm/s，通过多线扫描覆盖沉降区域，计算沉降量误差≤±0.015mm；扫描道路裂缝时，沿裂缝走向多角度采集（每 10° 调整一次角度），确保裂缝宽度数据连续，误差≤±0.01mm。

3.2 多视角数据采集与拼接技术

采用 “分区扫描 + 基准对齐” 策略：将损毁区域按风险等级与损毁类型分区（高风险区、低风险区、建筑损毁区、道路损毁区），高风险区采用远程扫描（距离≥10m），每区域采集 20-30 个视角数据，相邻区域重叠率≥60%（关键损毁区≥70%）；数据拼接采用 “定位标记点 + 基准面” 双重方式：先通过标记点完成粗拼接（误差≤±0.018mm），再以现场稳定基准（如建筑原有轴线、道路设计基准线）进行精校准，利用迭代最近点（ICP）算法优化拼接精度，最终拼接误差控制在 ±0.015mm 内。形成的点云模型中，建筑损毁关键区点云密度达 250 点 /mm²，道路损毁区达 200 点 /mm²，完整保留损毁细节与空间关系。

四、数据处理与模型重建：修复适配把控

4.1 点云数据优化处理

使用工程专用软件（如 Revit、Cyclone）对原始点云数据处理：通过自适应滤波算法去除离群点（误差＞±0.012mm 的噪点，如现场灰尘、临时杂物残影），同时保留损毁特征（如裂缝、坍塌形态）；采用基于损毁程度的局部采样算法，关键损毁区保留 95% 数据，非关键区精简 65%-70%，减少数据量；针对扫描盲区（如建筑坍塌下方、道路裂缝深处），结合现场照片与结构计算数据插值填充，空洞填充误差≤±0.012mm，确保点云模型连续。

4.2 损毁场景三维模型重建与修复适配

采用 “损毁建模 + 修复分析” 协同技术：将优化后的点云数据导入建模软件，生成损毁建筑、道路三维模型，建筑模型标注构件断裂位置、倾斜角度、裂缝参数，道路模型标注裂缝分布、沉降量与范围，模型与点云数据偏差≤±0.015mm；基于模型进行修复模拟，如对损毁建筑生成构件加固方案，对道路损毁区设计修补范围；标注模型中的安全隐患点（如易二次坍塌构件、道路高风险沉降段），为现场救援与修复施工提供依据。模型重建后，通过与现场人工测量数据（如裂缝宽度、沉降量）对比、工程专家评估双重验证，确保模型满足灾害评估、修复方案制定与事故分析需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

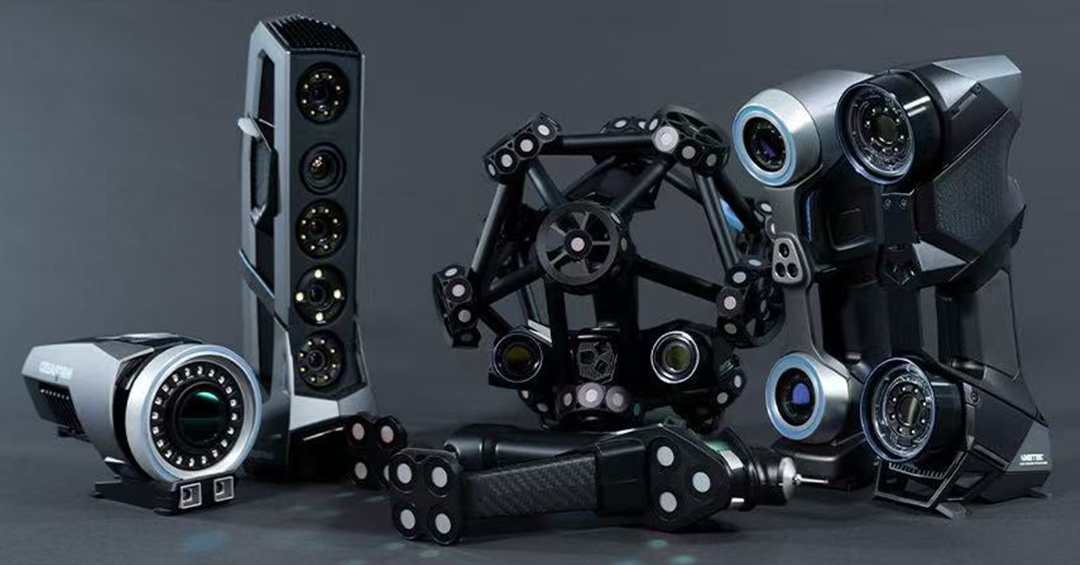

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

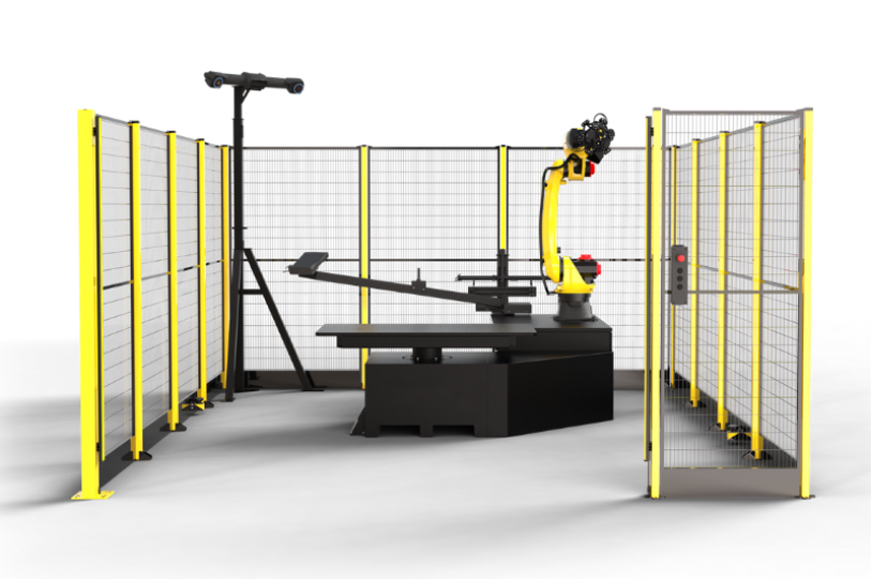

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

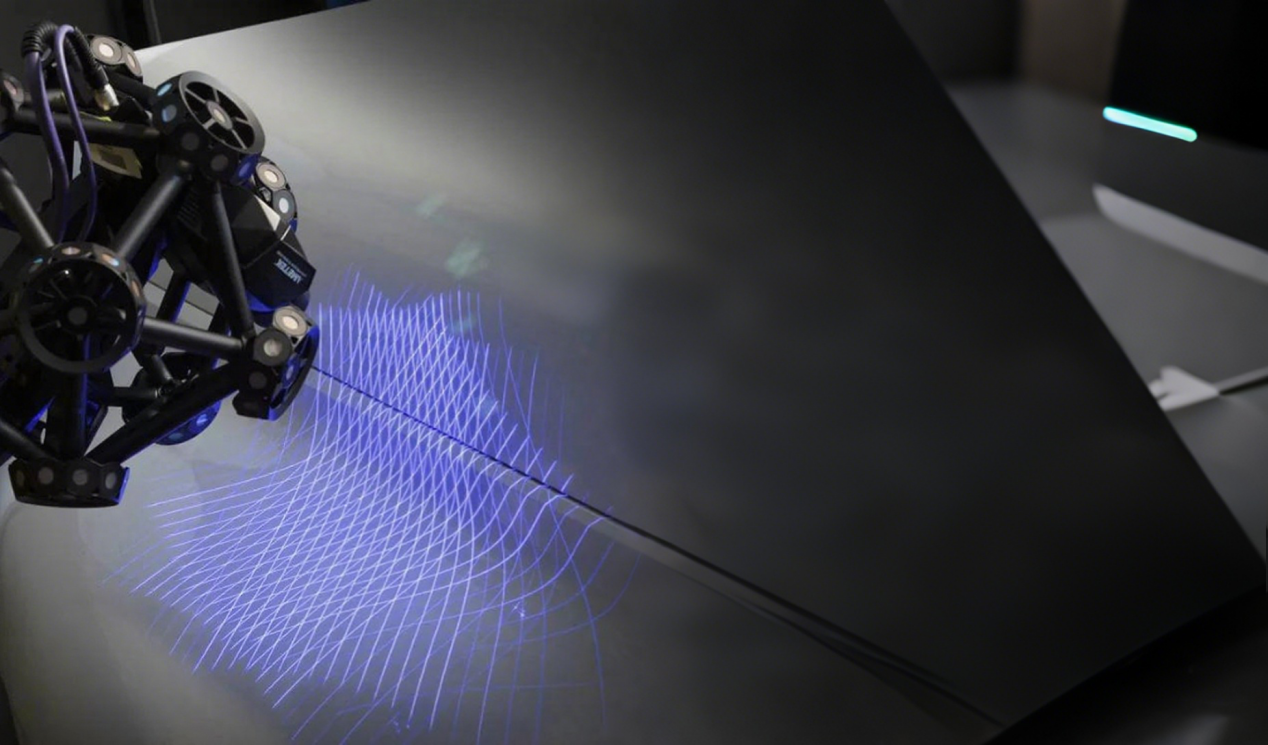

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
