本方案实现欧姆龙控制器（EtherCAT主站）通过EtherCAT-CANopen协议转换网关控制施耐德系列变频器，适用于风机、水泵、传送带等变频调速场景。通过协议转换技术，解决EtherCAT主站与CANopen从站设备的异构通信问题，实现控制器对变频器的启停控制、频率调节及状态监控。

1

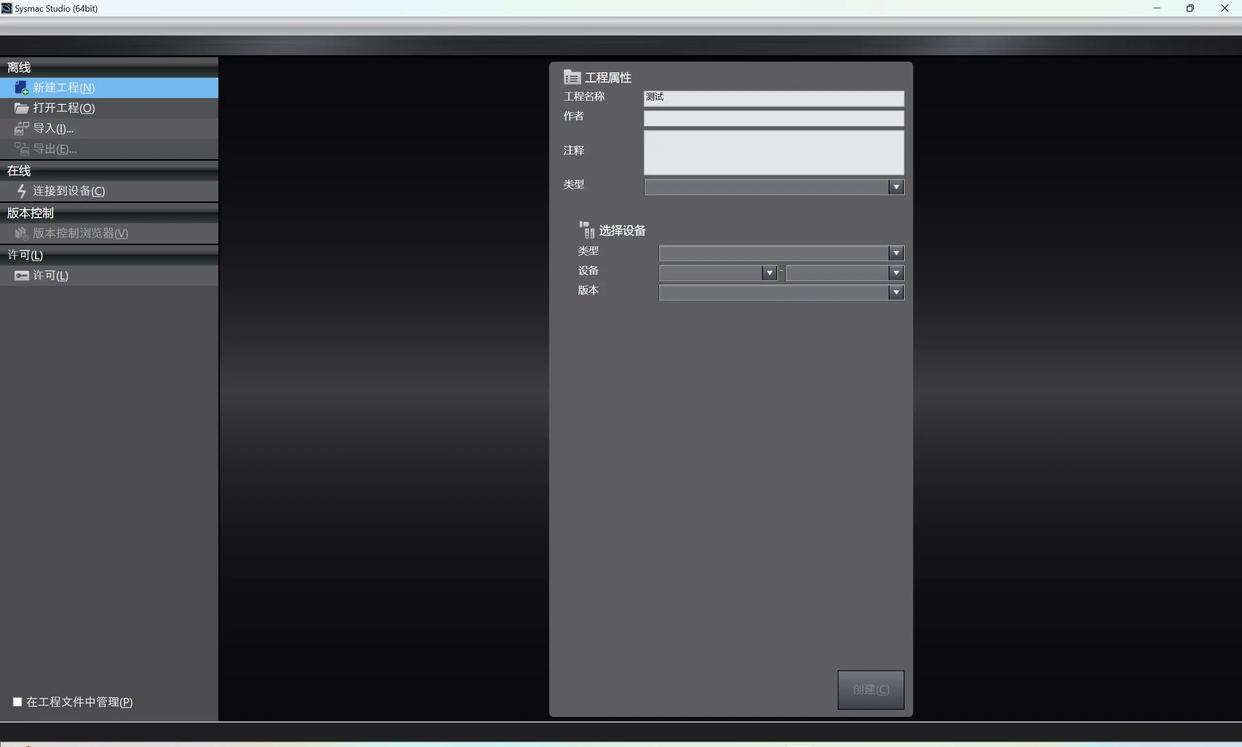

开启EtherCat主站软件，选定可编程逻辑控制器（PLC）后创建新的项目。

IMG_266

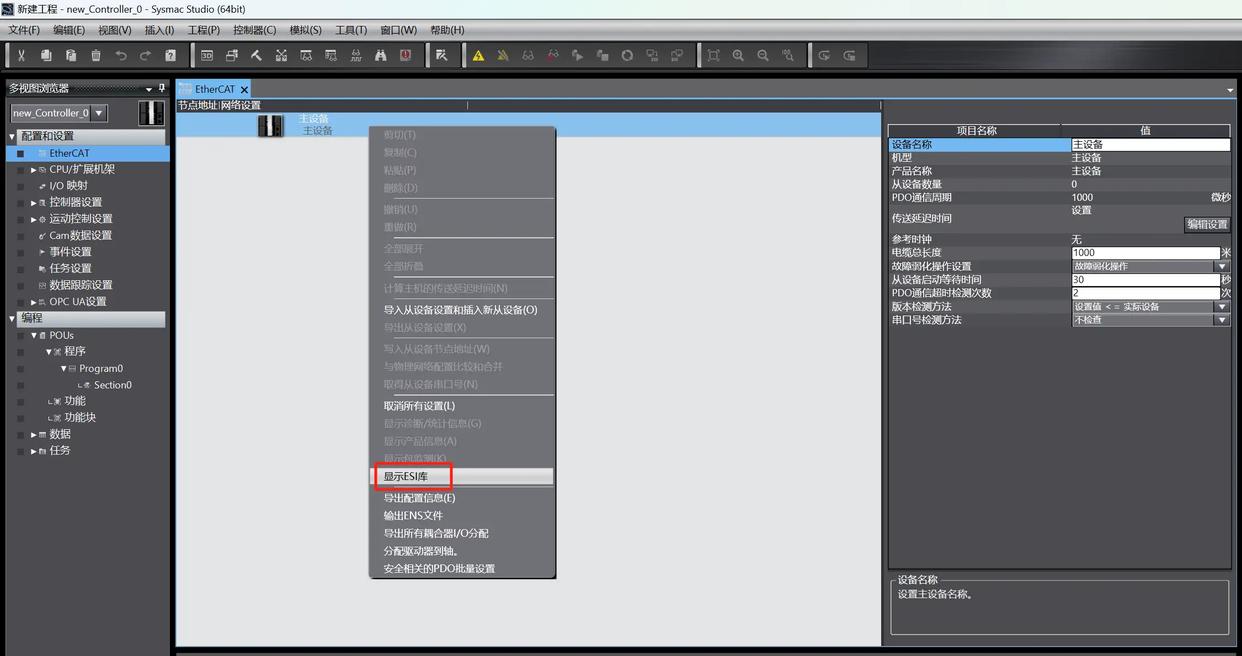

请点击此处以展开并查看完整的ESI（EssentialScienceIndicators）数据库内容

IMG_267

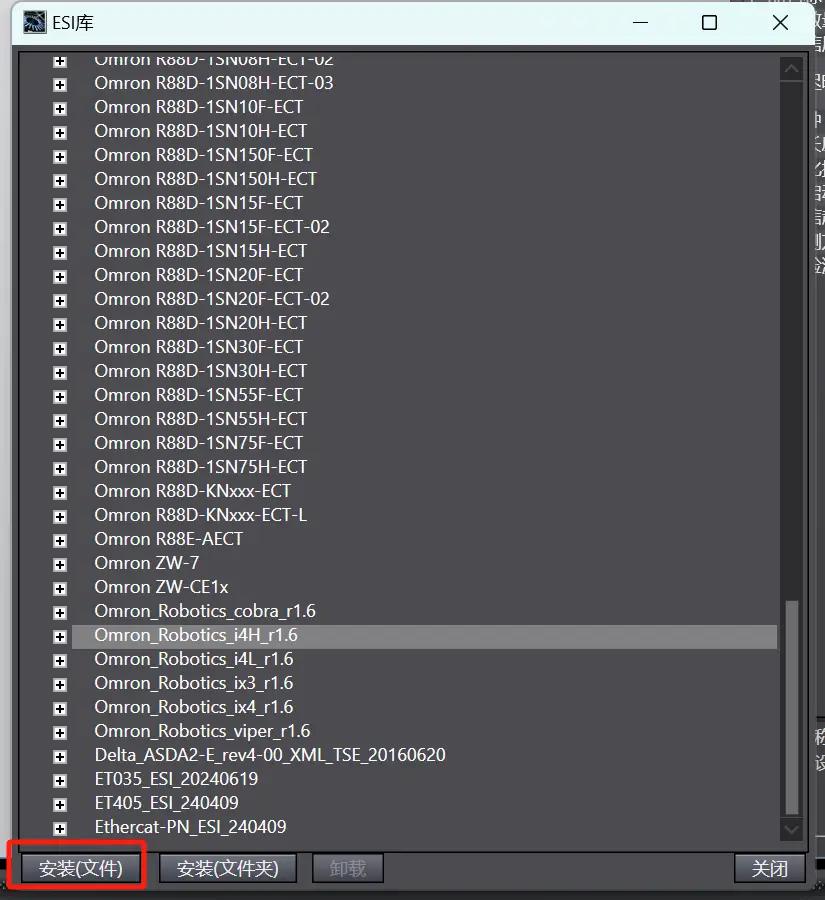

点击执行文档安装操作

IMG_268

安装工作完成之后，选取相应的设备。

IMG_269

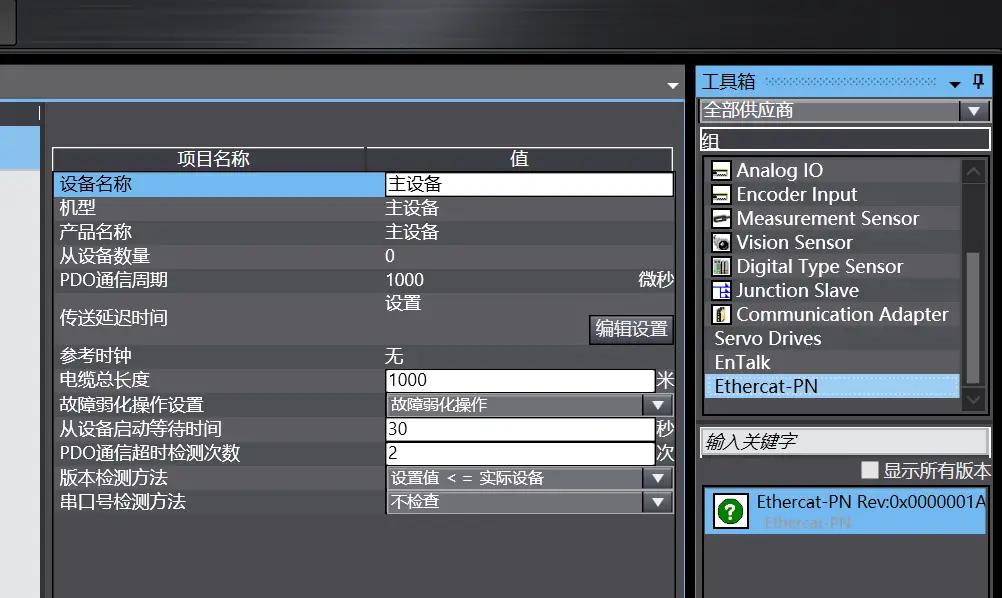

增添相应的输入输出长度，无需与网关配置软件保持一致。

IMG_270

在确认配置准确无误之后，将组态下载至可编程逻辑控制器（PLC）。

首先，开启网关配置软件“CANopenConfigurationStudio”，并创建新的项目。

IMG_257

点击“添加设备”选项，完成设备主站与从站的添加操作。

IMG_258

主站选用ECAT-CANopen

IMG_259

再次点击设备以添加从站（若软件中不存在从站，则需导入从站设备的EDS文件）

IMG_260

在完成设备添加操作后，需率先对主站参数予以设置，诸如波特率、通讯周期时间等。

IMG_261

设定下载过程中所使用的IP地址

IMG_262

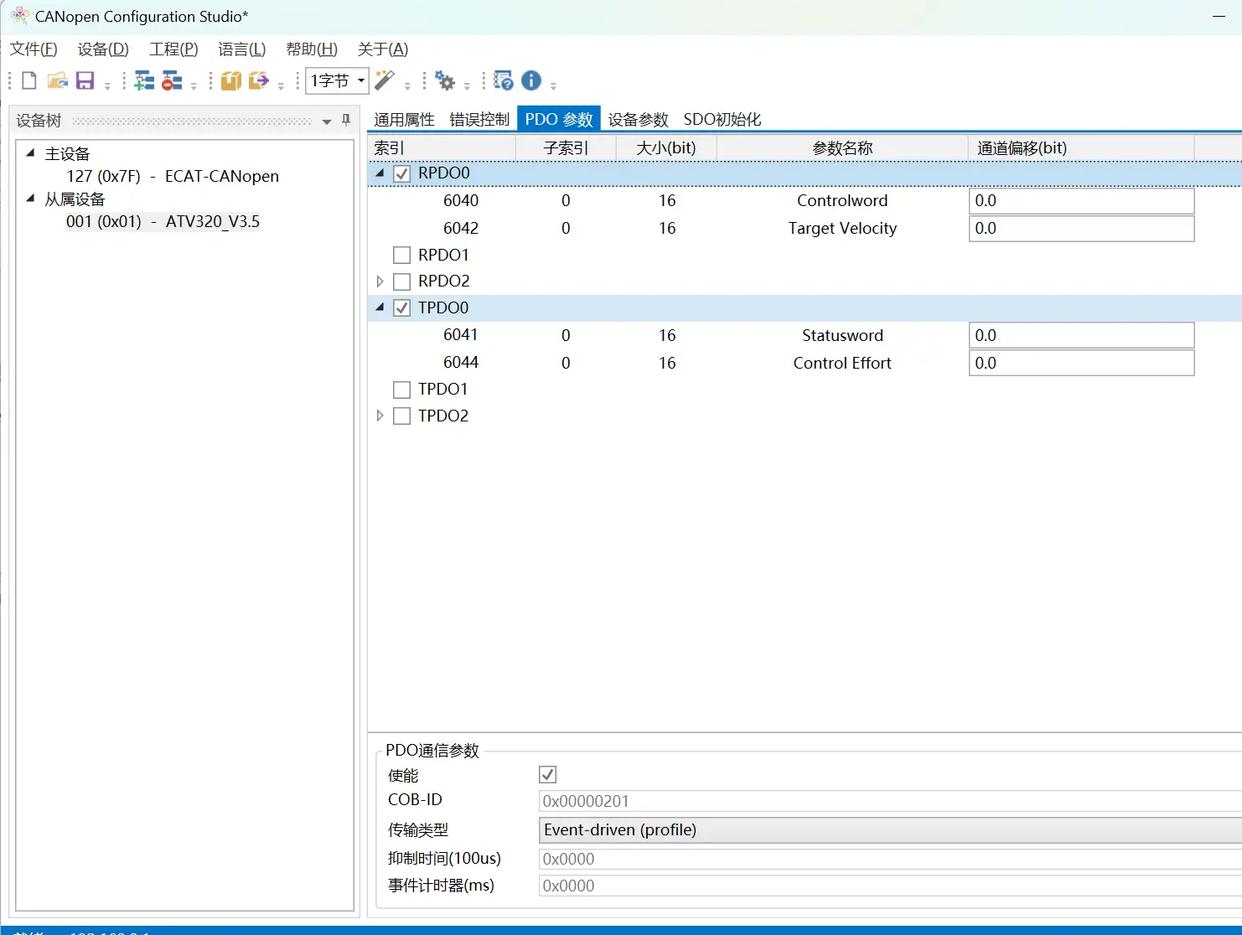

设定从站可编程逻辑控制器数据对象（PDO）所需的参数

IMG_263

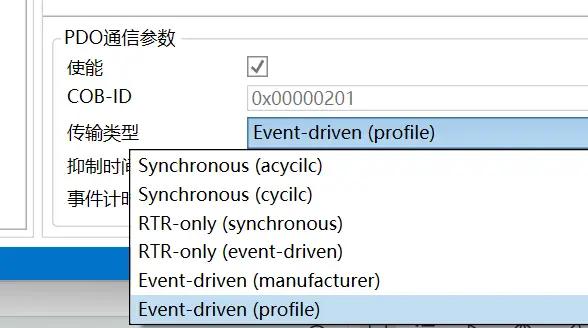

配置过程数据对象（PDO）的传输机制，包括周期性数据传输与事件触发式传输等模式。

IMG_264

点击自动偏移功能，完成对应EtherCat主站地址的分配。

IMG_265

确认无误后，将配置文件下载至网关，设备上电后网关状态灯正常后即可开始通讯转换。

本方案通过EtherCAT-CANopen网关实现了欧姆龙控制器对施耐德变频器的精准控制，2ms通信周期可满足大多数调速系统的响应需求。实际应用中，建议根据电机负载特性优化加减速时间，避免频繁启停导致的电流冲击。
