[新启航]液压挖掘机多路阀深孔孔深光学 3D 轮廓测量 - 激光频率梳 3D 轮廓技术

一、引言

液压挖掘机多路阀深孔（直径 6-18mm，长径比 8-25，多向交错角度 15°-45°，工作压力 25-35MPa，材质多为 45 号调质钢，孔壁粗糙度 Ra≤0.8μm）是液压油分配的核心通道，孔深偏差＞3μm 或内壁划伤＞1.2μm 会导致压力损失超 0.5MPa，引发动臂动作迟滞。传统检测依赖压力测试与内窥镜，前者仅能判断系统性能，无法定位孔内缺陷，后者受多向交错遮挡，检测覆盖率＜60%，孔深误差＞5μm，且易受切削液干扰。激光频率梳 3D 轮廓技术凭借多向孔系适配与高压环境抗干扰优势，突破多路阀深孔检测的精度与覆盖率瓶颈，为液压系统可靠性管控提供可靠方案。

二、检测原理与多路阀适配系统设计

（一）核心检测原理

依托激光频率梳 “等间隔频率梳齿” 的光频基准特性，将深孔孔深、交错轮廓测量转化为复杂孔系下光程差的精准解析。锁模飞秒脉冲经分束器形成探测光与参考光，探测光通过耐高压柔性探头深入多向孔道聚焦于孔底，反射光随孔深、内壁形貌变化产生光程差，与参考光在平衡探测器形成干涉信号。依据v_N = Nf_{\text{rep}} + f_{\text{ceo}}频率公式提取相位信息，结合三维坐标解算重构 3D 轮廓，孔深测量精度达 0.06μm 量级。

（二）多路阀专用系统构建

系统采用中心波长 1550nm 飞秒激光频率梳（重复频率 200MHz），搭配直径 2.5mm 的耐高压探头（表面镀氮化钛涂层，耐压 40MPa，耐油浸泡＞5000h），适配液压油环境。通过七轴联动平台驱动实现 0.04mm 步距的多向轨迹扫描（线速度 0.9mm/s），结合 10 通道高速数据采集卡（采样率 5GS/s），单多路阀全孔系检测耗时≤65s。针对 45 号钢反光特性，增设 12nm 带宽滤光片与抗切削液膜，信噪比提升 46%。

三、深孔检测的关键技术突破

（一）多向交错孔遮挡消除

开发孔系空间拓扑建模算法，通过预扫描获取孔道走向、交错角度等参数，实时调整探头偏转角度（±35°）与俯仰角度（±28°），消除阀体厚壁与孔系交错导致的遮挡。结合消像差聚光镜组，将光斑直径压缩至 14μm，在长径比 25 的 Φ8mm 三向交错孔检测中，孔壁、孔底及交叉节点数据完整度达 99.2%，检测覆盖率提升至 100%。

（二）高压与切削液干扰补偿

研发压力 - 频率双参校准模块，实时修正f_{\text{rep}}与f_{\text{ceo}}漂移（补偿响应时间＜0.5ms），抵消七轴运动误差、±3℃温度波动及切削液反射干扰。通过动态阈值滤波算法剔除油膜杂波，缺陷识别准确率达 98.8%。实验显示，补偿后孔深测量重复性误差从 0.45μm 降至 0.1μm，内壁轮廓分辨率达 0.18μm。

四、精度验证与工程应用

（一）精度校准结果

以标准多向交错孔量规（孔深偏差 ±0.1μm）校准，系统孔深测量误差≤±0.21μm，可清晰识别钻削台阶（高度 1.0μm）与内壁划伤（深度 1.1μm）。与高精度三坐标测量机对比，检测一致性达 99.5%，效率较内窥镜提升 11 倍。

（二）实际应用案例

在 20 吨级液压挖掘机多路阀（Φ12mm 主油道，7 个 Φ6mm 分支孔，交错角度 30°）检测中，成功检出 0.25μm 的孔深锥度偏差与 1.0μm 的内壁划伤，检测结果通过液压系统试验验证，压力损失降至 0.2MPa 以下，动臂响应速度提升 15%。在批量检测中，该技术实现 100% 孔系筛查，误判率控制在 0.12% 以下，较压力测试降低 90%。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

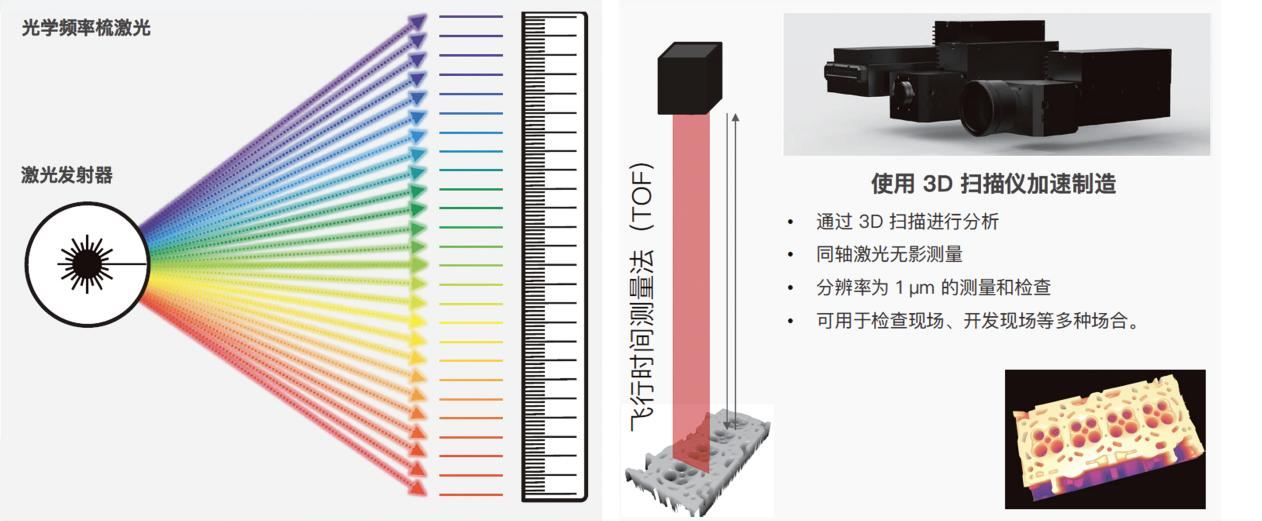

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

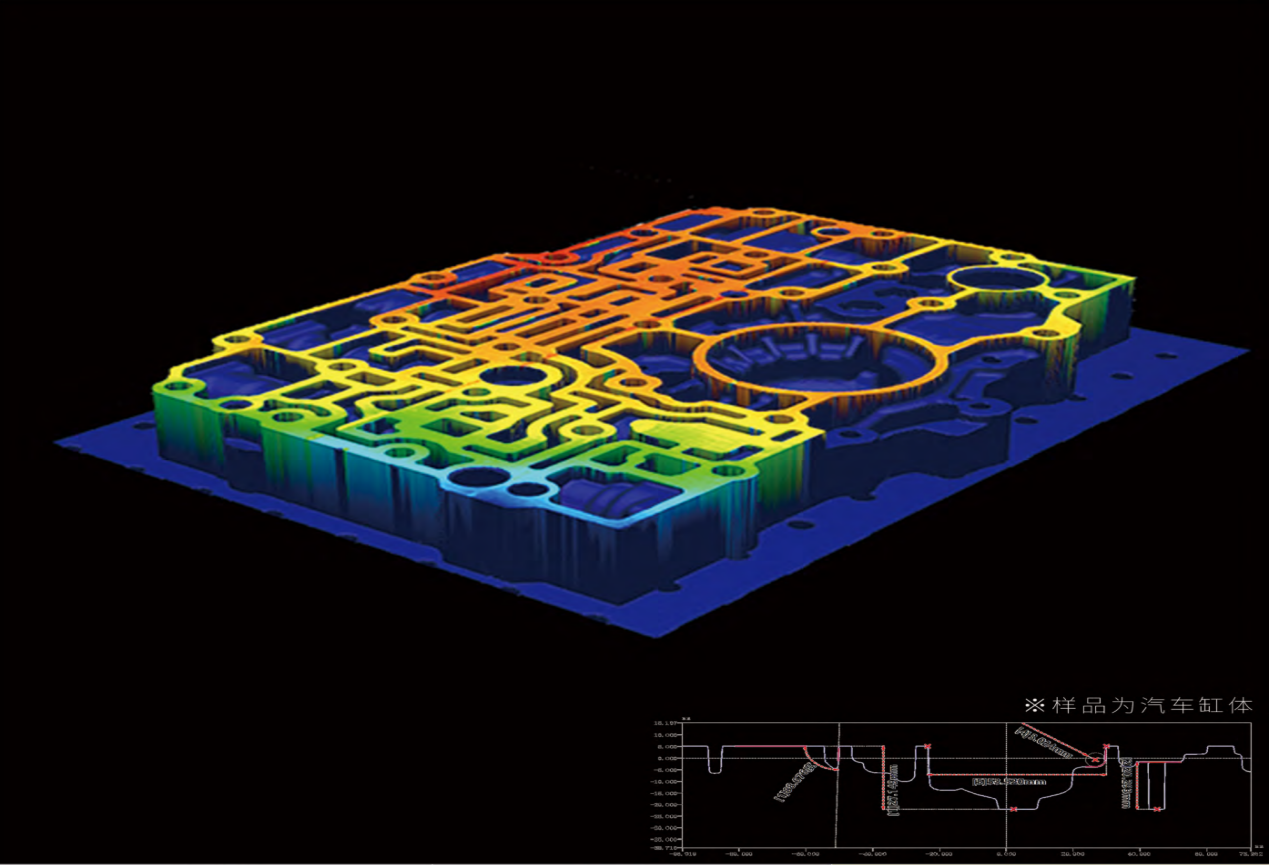

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

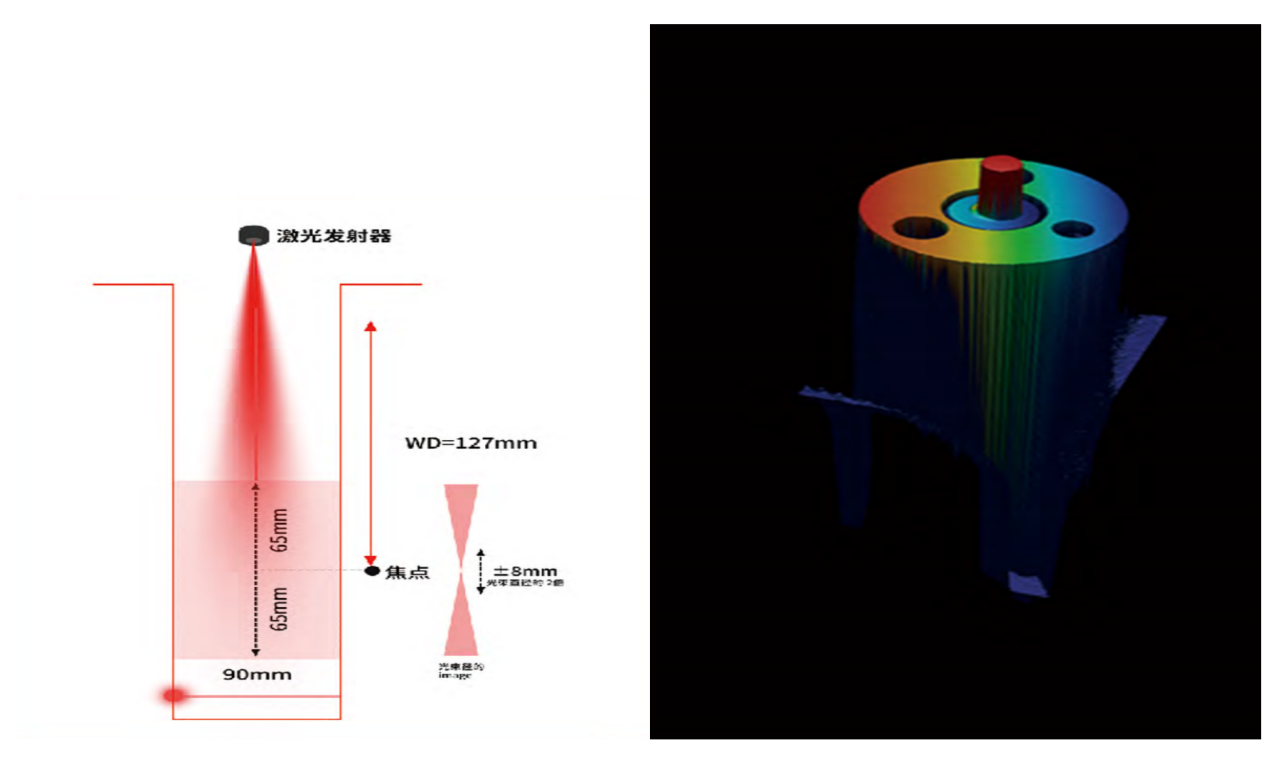

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

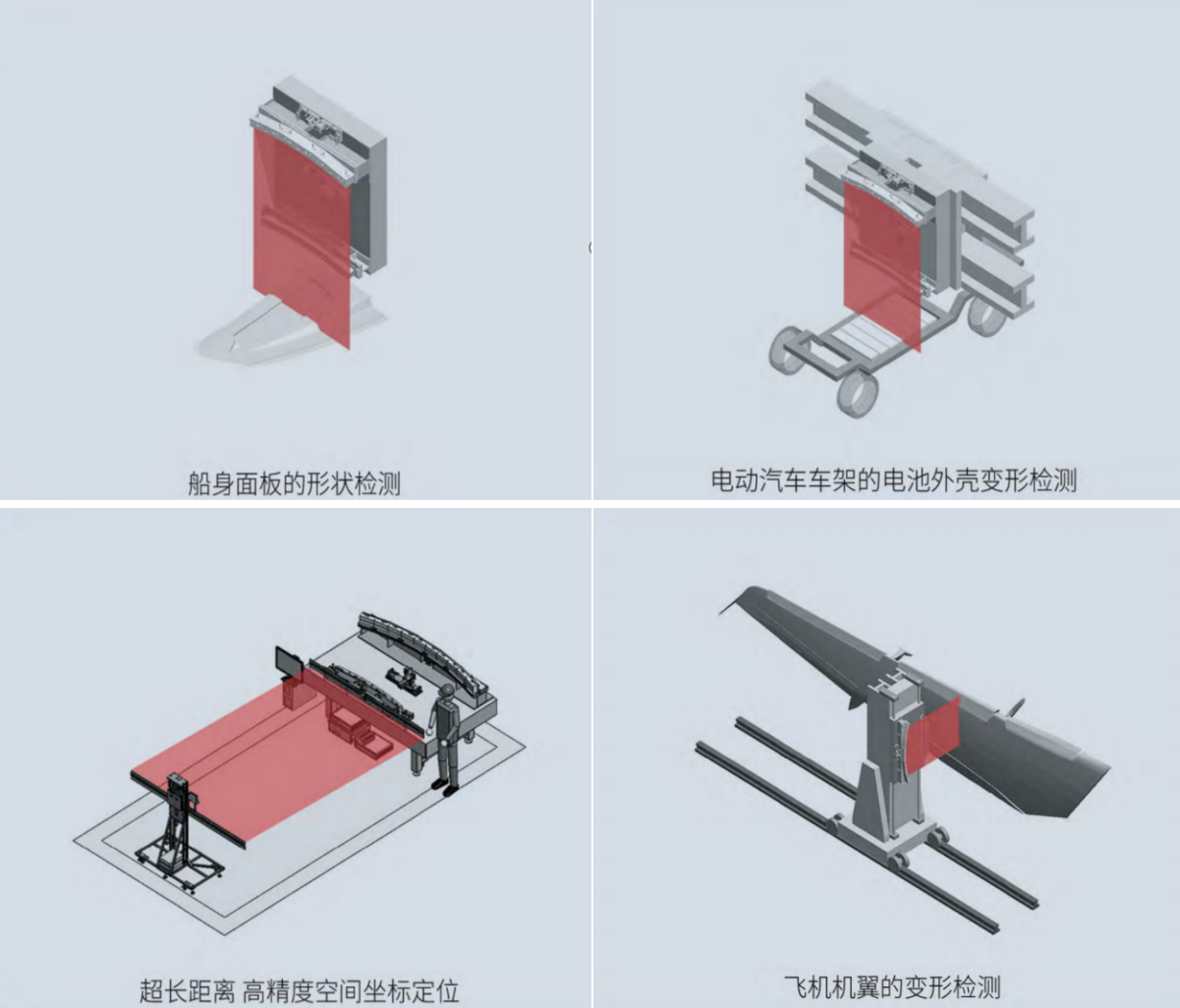

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
